Komponenty Aixtron G10: Klíčové díly pro vysoce výkonnou SiC epitaxi

Technologie karbidu křemíku (SiC) se neustále posouvá směrem k větším waferům a vyššímu výkonu. To znamená, že pokročilé epitaxní systémy, jako je platforma Aixtron G10, se stávají stále důležitějšími ve výrobě polovodičů třetí generace.

Ve srovnání se staršími reaktory potřebují systémy Aixtron G10 přísnější kontrolu nad tepelnými poli, stabilitu proudění plynu, kontaminaci částicemi a životnost dílů. Každá vnitřní součást reaktoru má přímý dopad na kvalitu epitaxního růstu, uniformitu plátku a stabilitu produkce.

Tento článek vás provede hlavními komponentami Aixtron G10 používanými v systémech SiC epitaxe. Vysvětlíme, co dělají, jaké materiály vyžadují a proč jsou důležité při vysokoteplotním zpracování polovodičů.

Co jsou komponenty Aixtron G10?

Komponenty Aixtron G10 jsou klíčovými vnitřními částmi reaktoru, které se nacházejí uvnitř epitaxní komory SiC. Společně pomáhají udržovat teplotní podmínky stabilní, optimalizují distribuci plynu, podporují rotaci plátků a snižují kontaminaci během vysokoteplotního epitaxního růstu.

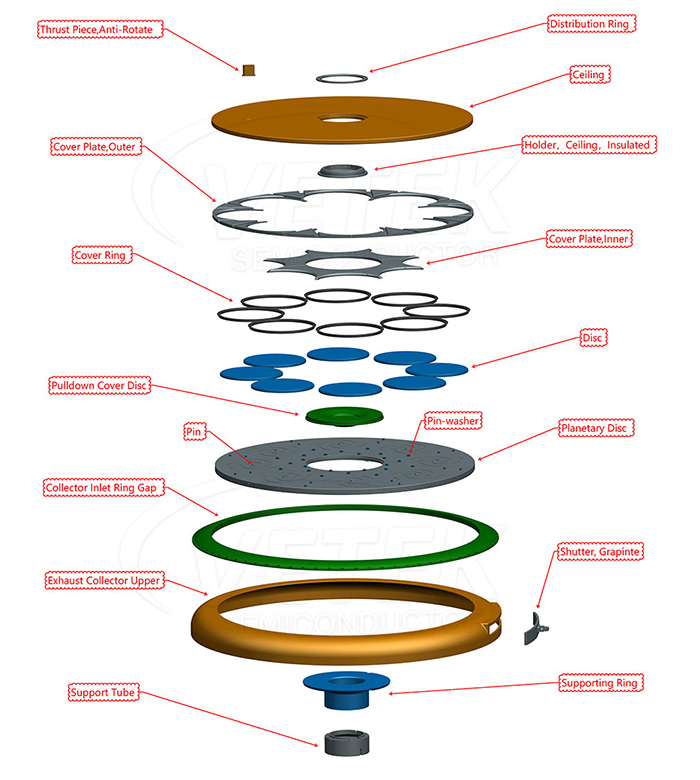

Mezi typické součásti, které najdete v reaktoru Aixtron G10, patří:

• Strop
• Distribuční kroužek
• Krycí kroužek
• Krycí desky
• Planetární disk
• Stahovací krycí disk
• Sběrač výfuku
• Podpůrný prsten
• Podpěrná trubka
• Grafitová závěrka
• Sestavy kolíků a kolíků

Většina těchto dílů běží nepřetržitě při teplotách nad 1500 °C, zatímco jsou vystaveny korozivním procesním plynům, jako je silan a uhlovodíky. Výkon materiálu je tedy naprosto zásadní.

Klíčové funkční oblasti uvnitř reaktoru Aixtron G10

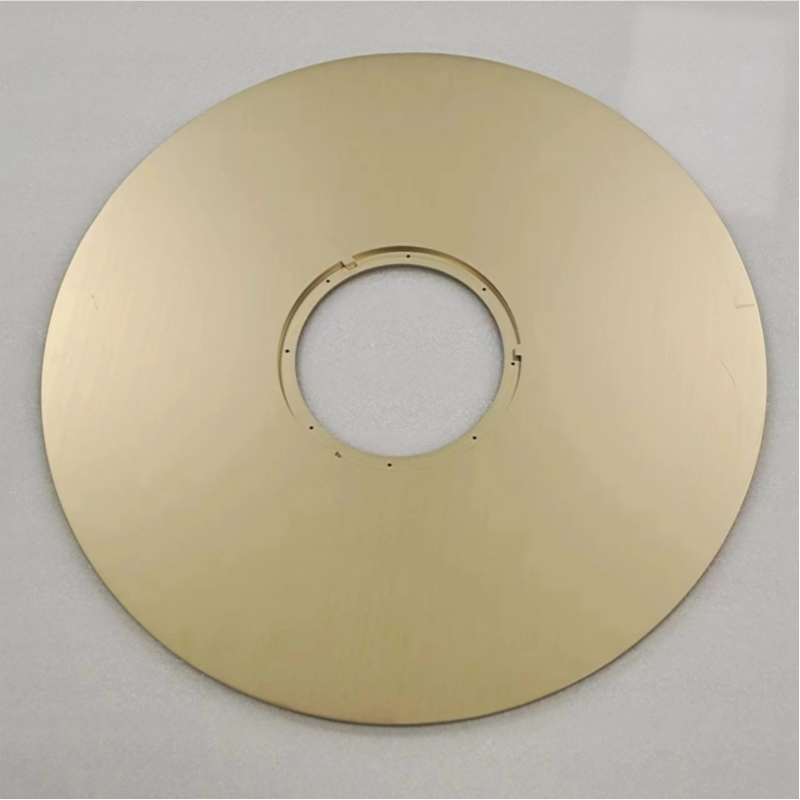

1. Stropní komponenty

Strop je hlavní součástí tepelného pole reaktoru. Pomáhá udržovat stabilní teplotu v komoře, řídí proudění plynu a chrání horní konstrukce reaktoru před přímým teplem.

Dobré stropní komponenty musí mít:

• Pevná tepelná stabilita
• Nízká tvorba částic
• Silná odolnost proti korozi
• Jednotná kvalita povlaku
• Dlouhodobá rozměrová stálost

Grafit potažený CVD SiC je zde běžnou volbou, protože poskytuje tepelnou vodivost grafitu a chemickou odolnost karbidu křemíku.

2. Distribuční kroužek

Distribuční kroužek řídí a usměrňuje proudění plynu uvnitř komory. Pro dosažení konzistentní tloušťky epitaxní vrstvy na všech plátcích je nezbytné dosáhnout rovnoměrné distribuce plynu.

Pokud proud plynu není dobře řízen, můžete narazit na:

• Variace tloušťky
• Dopingové nesrovnalosti
• Povrchové vady
• Nižší výtěžnost oplatek

Proto je u této součásti tak důležitá vysoká přesnost obrábění a rovnoměrný povlak.

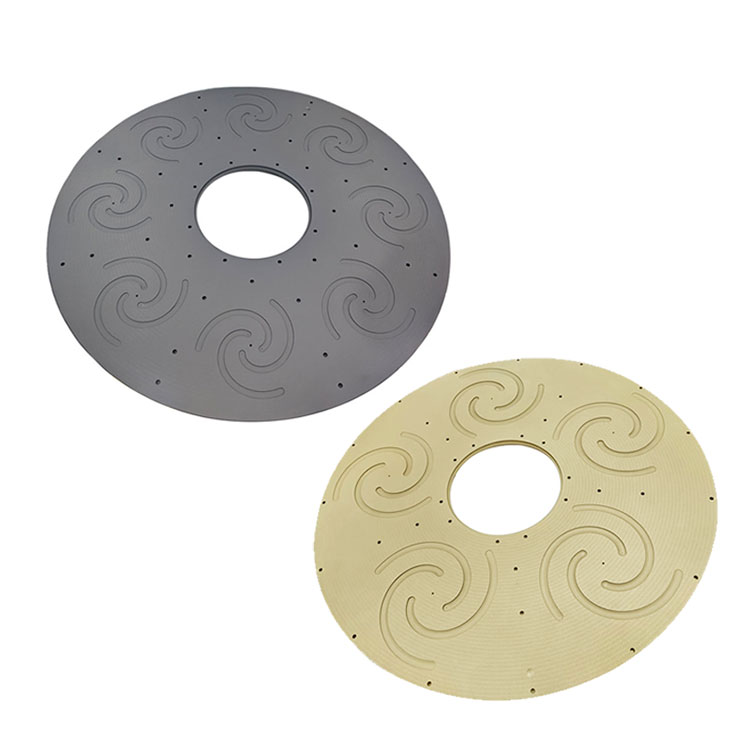

3. Systém planetárních disků

Planetární disk je to, co otáčí plátky během epitaxního růstu. Hladká rotace zlepšuje rovnoměrnost teploty a zajišťuje, že všechny plátky jsou vystaveny podobnému působení plynu.

Pro velkorozměrovou výrobu SiC plátků musí planetární systém udržovat:

• Dobrá rovinnost
• Nízká tepelná deformace
• Vysoká strukturální pevnost
• Stabilní provoz díky opakovanému zahřívání a chlazení

Samotný disk je obvykle vyroben z vysoce čistého grafitu s pokročilým CVD SiC povlakem.

4. Krycí kroužky a krycí desky

Krycí kroužky a krycí desky chrání určité oblasti reaktoru a pomáhají stabilizovat tepelné pole.

Tyto díly pomáhají:

• Snižte nežádoucí usazování
• Minimalizujte kontaminaci částicemi
• Chraňte grafitové konstrukce
• Prodlužte životnost komory

Vzhledem k tomu, že procházejí velkým množstvím tepelných cyklů, je nezbytná silná přilnavost povlaku.

5. Systém sběrače výfukových plynů

Sběrač výfuku řídí průtok výfukových plynů a pomáhá udržovat stabilní tlak v komoře.

Stabilní průtok výfukových plynů vede k:

• Lepší opakovatelnost procesu
• Čistší prostředí komory
• Menší hromadění částic
• Delší intervaly mezi údržbou

V pokročilých systémech epitaxe SiC musí díly související s výfukem také odolat agresivním chemikáliím a tepelnému namáhání.

Proč je u SiC epitaxe důležitý výběr materiálu?

SiC epitaxe je náročné prostředí. Konvenční materiály často narážejí na problémy, jako jsou:

• Odlupování povlaku
• Eroze grafitu
• Tepelné praskání
• Generování částic
• Krátká životnost

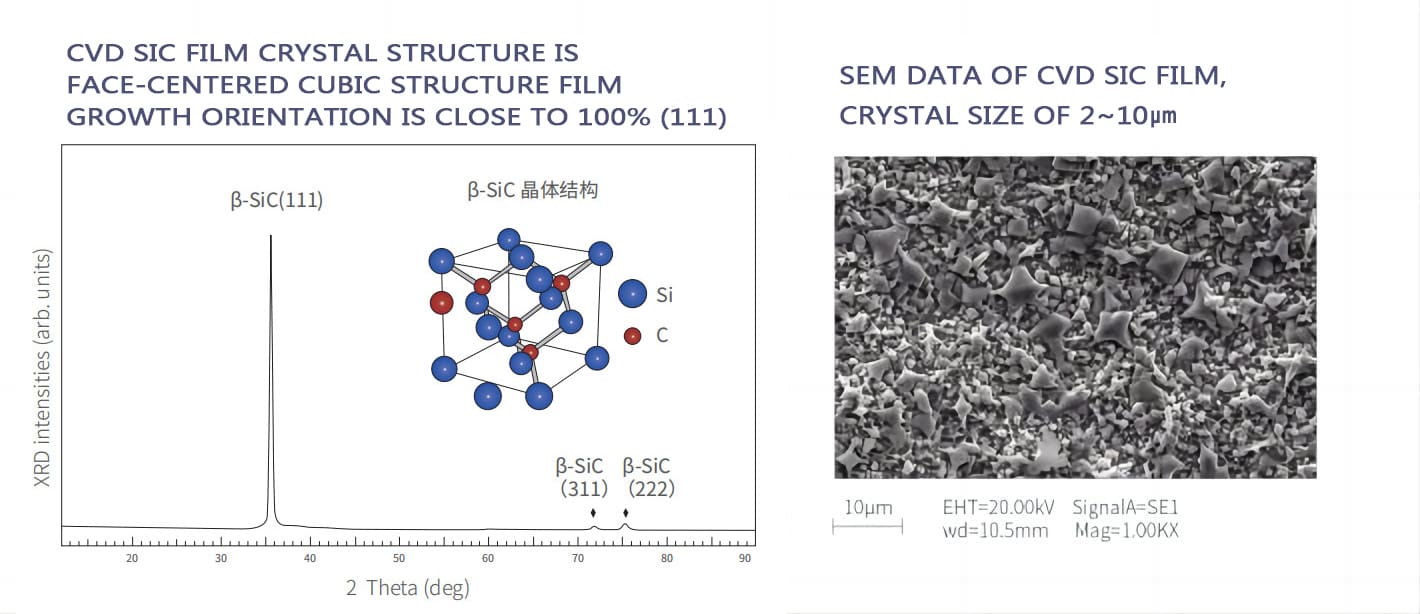

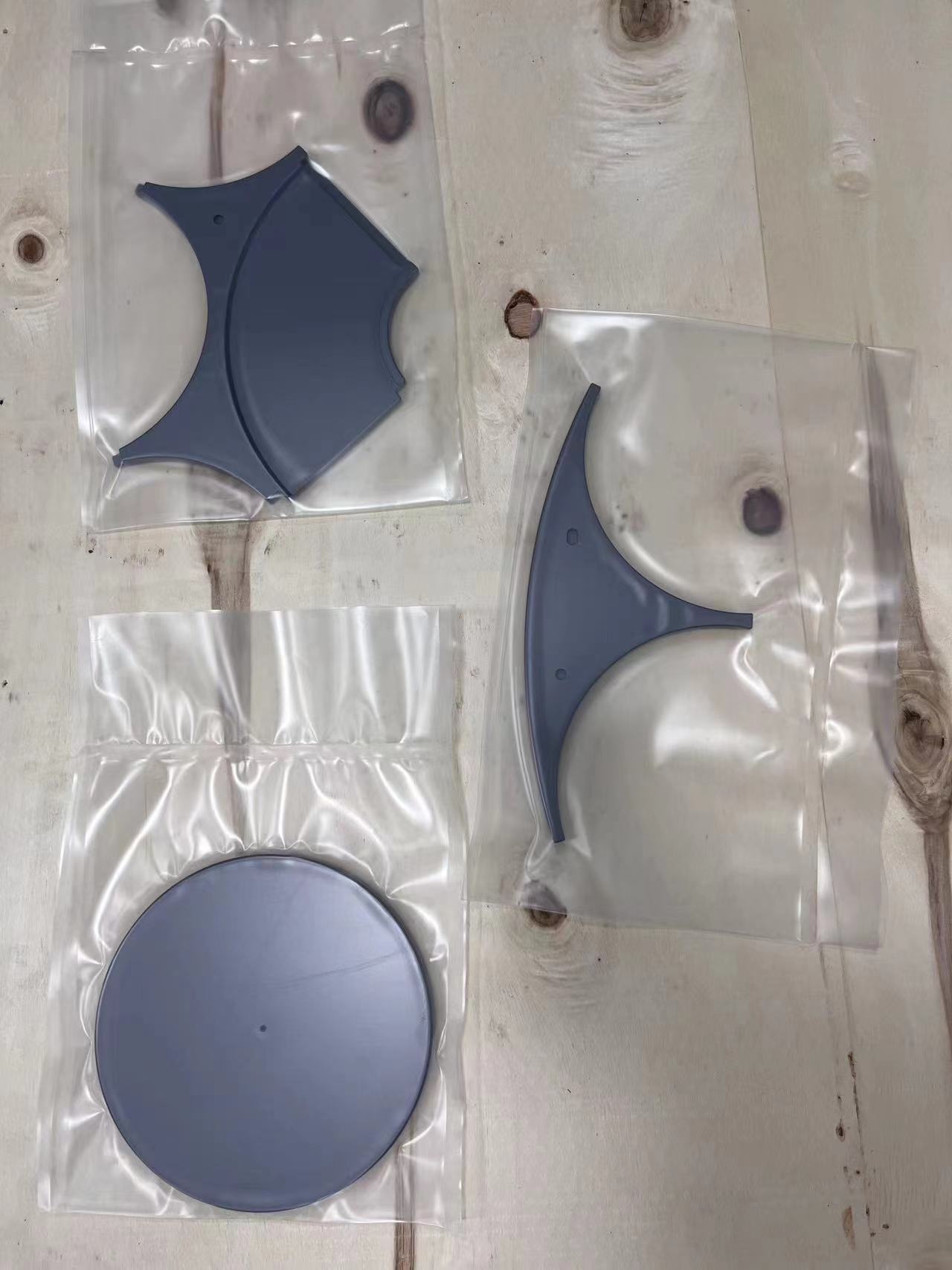

Aby se tyto problémy vyhnuly, pokročilé polovodičové reaktory se obracejí na CVD SiC Coated Graphite. CVD SiC povlak vám poskytuje:

• Vynikající chemická odolnost
• Vysoká čistota
• Velká odolnost proti tepelným šokům
• Nízké riziko kontaminace
• Dlouhá provozní životnost

Právě teď je to jeden z nejpoužívanějších materiálů pro špičkové části SiC epitaxních reaktorů.

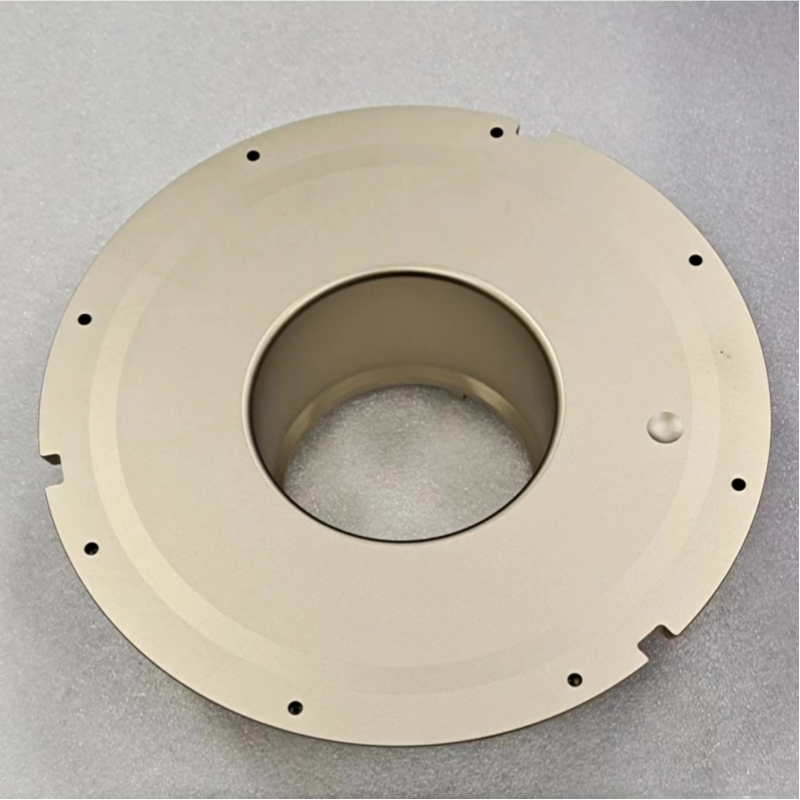

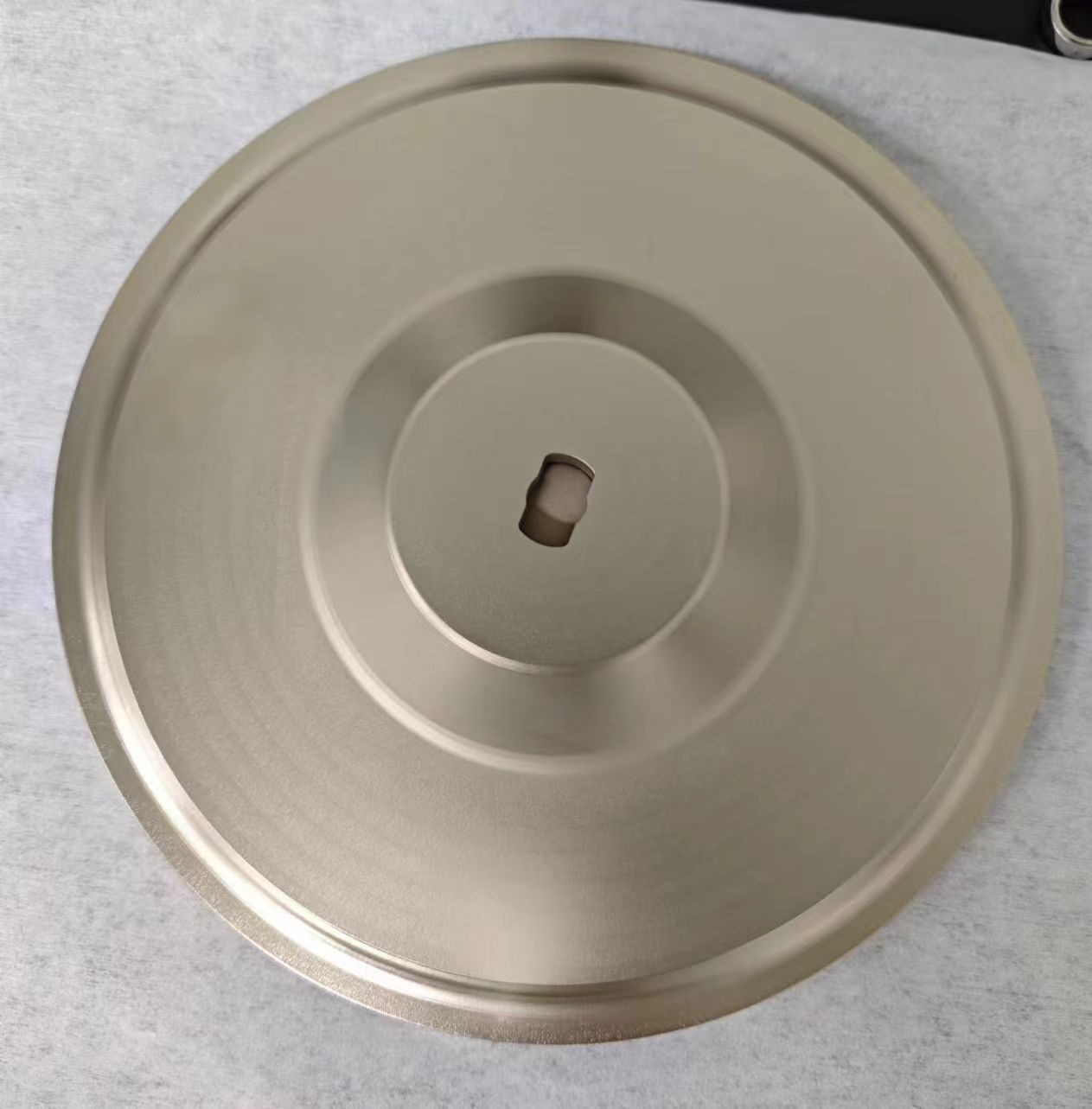

Povlak TaC (karbid tantalu). se objevuje jako další krok pro ultravysokoteplotní aplikace. Ve srovnání s konvenčními povlaky SiC nabízejí povlaky TaC:

• Lepší stabilita při vysokých teplotách
• Silnější odolnost proti korozi
• Nižší riziko tvorby částic
• Stabilní provoz nad 2000°C

Povlaky TaC vypadají obzvláště slibně pro budoucí platformy, které používají větší plátky a vyšší teploty.

Výrobní výzvy pro komponenty Aixtron G10

Výroba vysoce kvalitních komponent Aixtron G10 vyžaduje pokročilé výrobní možnosti, včetně:

• Vysoce čisté čištění grafitu
• Přesné CNC obrábění
• Prostředí povlakování polovodičové kvality
• Jednotná technologie CVD povlaku
• Velkorozměrové zpracování součástí
• Přísná čistota a kontrola rozměrů

I malá odchylka v rozměrech nebo rovnoměrnosti povlaku může ovlivnit stabilitu reaktoru a epitaxní výkon.

Schopnost VeTek Semiconductor pro komponenty Aixtron G10

VeTek Semiconductor se specializuje na polovodičový grafit a technologie povlaků pro pokročilé aplikace epitaxe.

Nabízíme vlastní komponenty kompatibilní s:

• Aixtron G10
• Aixtron G5
• SiC epitaxní systémy
• MOCVD reaktory

Náš sortiment zahrnuje:

• Grafitové komponenty potažené CVD SiC
• Komponenty povlaku TaC
• Planetární disky
• Stropní komponenty
• Krycí kroužky
• Grafitové části tepelného pole
• Pevné komponenty SiC

Tyto produkty jsou široce používány v SiC epitaxi, LED epitaxi a pokročilých polovodičových systémech tepelného pole.

Závěr

Vzhledem k tomu, že výroba polovodičů SiC tlačí směrem k větším waferům a vyšší efektivitě výroby, jsou komponenty Aixtron G10 stále důležitější pro stabilitu reaktoru a epitaxní kvalitu.

Od stropních konstrukcí a planetových kotoučů až po rozvody plynu a výfukové systémy, každý komponent přímo ovlivňuje tepelné řízení, kontrolu kontaminace a konzistenci plátků.

Kombinací vysoce čistých grafitových materiálů, pokročilé technologie CVD SiC povlaků a povlaků TaC nové generace pomáhají moderní části reaktoru učinit výrobu SiC epitaxe stabilnější a efektivnější pro budoucí polovodičový průmysl.
