Jaké jsou různé aplikace křemene ve výrobě polovodičů?

Vysoce čisté křemenné materiály hrají zásadní roli v polovodičovém průmyslu. Jejich vynikající odolnost vůči vysokým teplotám, odolnost proti korozi, tepelná stabilita a vlastnosti prostupu světla z nich činí kritický spotřební materiál.Výrobky z křemenese používají pro komponenty ve vysokoteplotních i nízkoteplotních zónách výroby waferů, zajišťujících stabilitu a čistotu výrobního procesu. Jak se vyvíjí polovodičový průmysl, poptávka po vysoce čistém křemeni stále roste, což je hnacím motorem pokroku ve výrobě a technologii. Tento článek poskytuje hloubkový pohled na hlavní aplikace a tržní trendy křemene ve výrobě polovodičů.

Vlastnosti křemene

• Křemen (oxid křemičitý, SiO₂) je v oblasti polovodičů nenahraditelný díky svým téměř dokonalým fyzikálním a chemickým vlastnostem8:
• Extrémní čistota: Polovodičový křemen obvykle vyžaduje čistotu 99,99 % (4N) nebo vyšší, někdy dosahující 5N. To zajišťuje, že kovové ionty (jako je sodík, draslík a železo) nemigrují a nekontaminují křemíkové plátky během vysokoteplotního zpracování.
• Tepelná stabilita: S bodem měknutí přibližně 1730 °C může křemen pracovat stabilně po dlouhou dobu v prostředí s vysokou teplotou mezi 1100 °C a 1250 °C. Díky tomu se dokonale hodí pro difúzní a oxidační procesy.
• Chemická inertnost: Křemen téměř nereaguje s žádnou kyselinou kromě kyseliny fluorovodíkové a horké kyseliny fosforečné. Slouží jako ideální nosič pro procesy mokrého čištění a leptání.
• Nízká tepelná roztažnost: Tato vlastnost zajišťuje, že křemenné součásti během extrémních tepelných cyklů snadno nepraskají, čímž je zachována rozměrová stabilita pro přesnou výrobu.

2. Hlavní aplikace křemenných součástek ve výrobě polovodičů

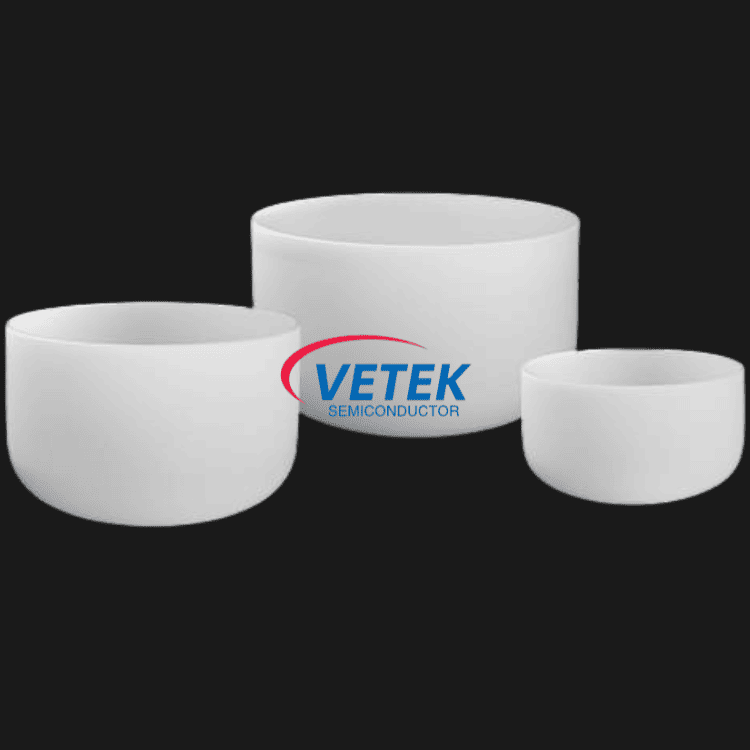

A. Růst krystalů: Křemenné kelímky

V prvním kroku výroby destiček – metodou Czochralského (CZ) – musí být polysilikon roztaven uvnitř křemenného kelímku.

Základní funkce: Křemenný kelímek je v přímém kontaktu s roztaveným křemíkem. Vysoce kvalitní kelímky snižují nadměrné uvolňování kyslíku a zajišťují, že hladiny nečistot v ingotu monokrystalického křemíku jsou udržovány na minimu.

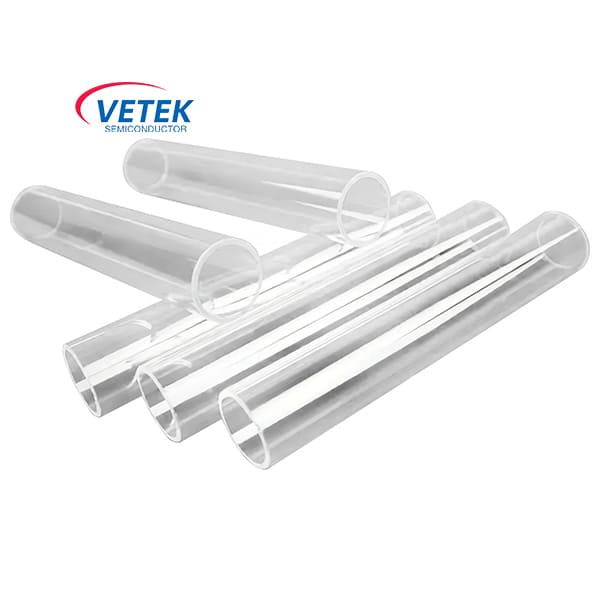

B. Tepelné procesy: křemenné čluny a pecní trubky

Při procesech difúze, oxidace a žíhání se plátky vkládají do křemenných nosičů v dávkách, aby vstoupily do difuzní pece.

Základní funkce: Loď Quartz Wafer Boat je zodpovědná za přesné přenášení destiček, zatímco Quartz Furnace Tube poskytuje čisté, kontrolované vysokoteplotní reakční prostředí.

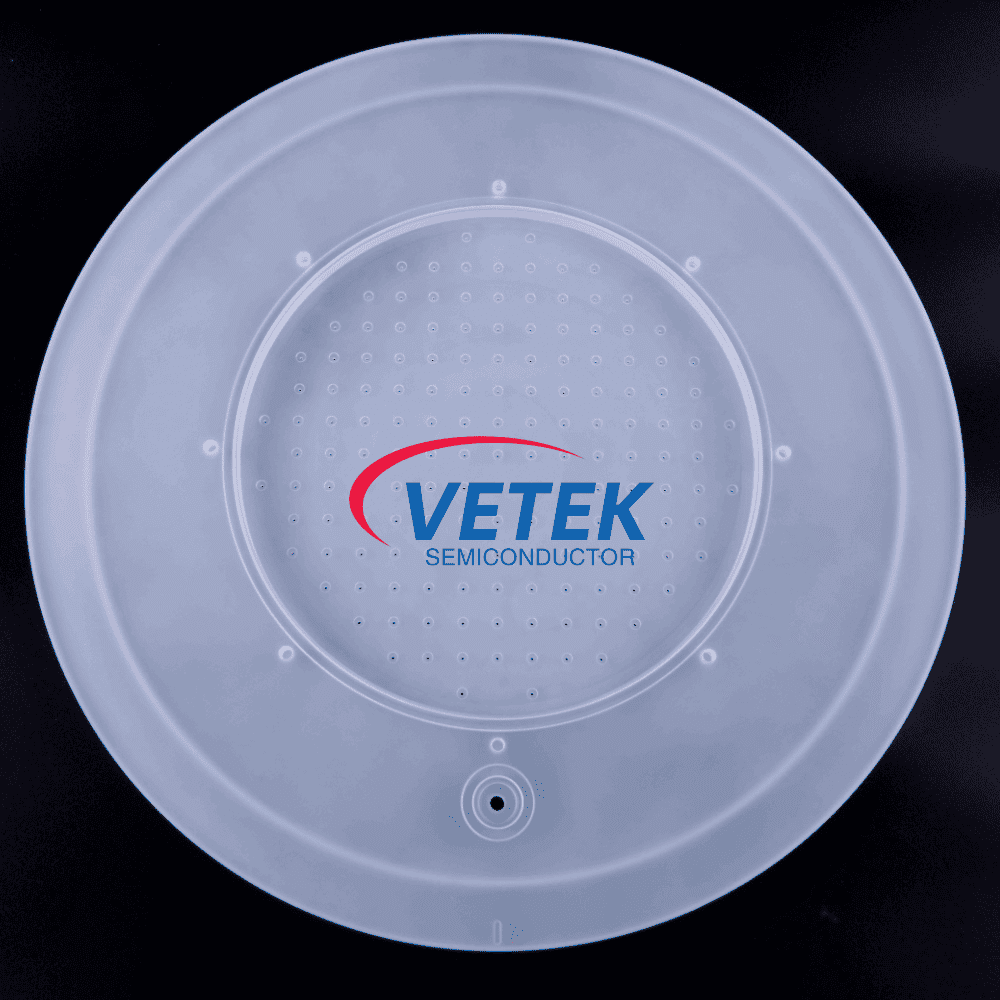

C. Nanášení tenkého filmu: Křemenné sprchové hlavice a části komory

Během procesů CVD (Chemical Vapour Deposition) a ALD (Atomic Layer Deposition) se křemenné části používají k vedení a distribuci reakčních plynů.

Základní funkce: Křemenná sprchová hlavice zajišťuje rovnoměrné rozprašování plynu na povrch plátku, což je klíčové pro zlepšení stejnoměrnosti tenkých filmů v nanometrovém měřítku.

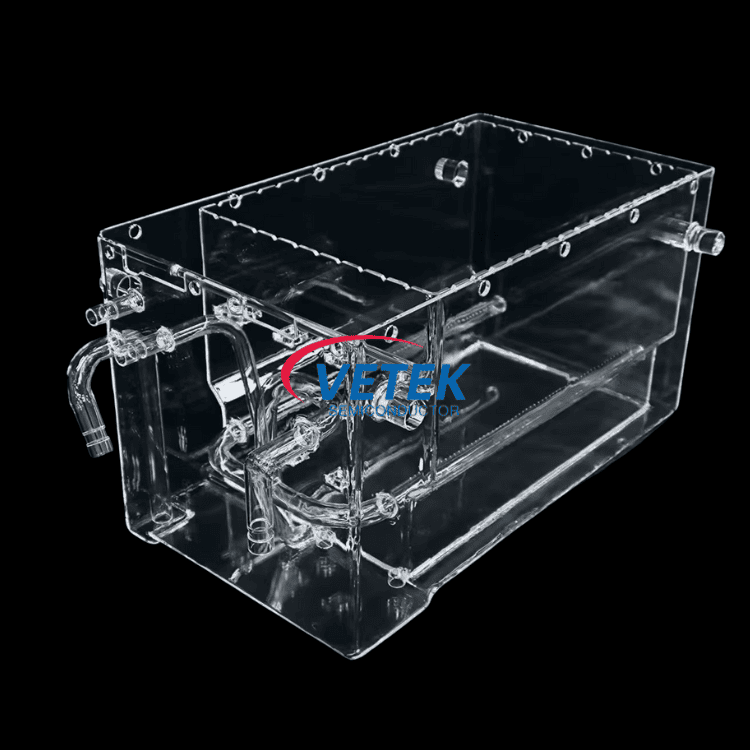

D. Mokré čištění: Křemenné lázně

Během čištění před a po fotolitografii musí být destičky ponořeny do různých chemických činidel.

Základní funkce: Quartz Baths jsou odolné vůči silné kyselé korozi a neprodukují kontaminaci částicemi, což z nich činí standard v procesech čištění RCA.

3. Analýza trhu polovodičových křemenných součástek

Podle nejnovějších průmyslových údajů zažívá globální trh s polovodičovým křemenem rychlý růst:

4. Průmyslové trendy

Iterace polovodičových procesů kladou náročné požadavky na čistotu materiálu. Syntetický tavený oxid křemičitý, poháněný 7nm a pokročilejšími procesy, rychle nahrazuje tradiční přírodní křemen v procesech leptání a litografie díky extrémně nízkému obsahu kovových nečistot a vynikající odolnosti vůči plazmatu. Současně průmysl přechází na integrované přesné obrábění. Výrobci s ultra-přesnými schopnostmi CNC a integrací vysoce čistých surovin si v budoucí konkurenci udrží přední postavení.

Kromě toho se ekologické iniciativy a recyklace stávají klíčovými cestami pro továrny, jak snížit náklady a zvýšit efektivitu. Vzhledem k tomu, že standardy ESG nabývají na váze v dodavatelském řetězci polovodičů, stane se precizní renovace a recyklace špičkových křemenných součástek hlavním obchodním modelem. To pomáhá společnostem snížit výrobní náklady a je nezbytnou volbou pro splnění globálních cílů uhlíkové neutrality. V tomto procesu budou quartzové společnosti s pokročilými technologiemi čištění a opravami plamenem čelit významným tržním příležitostem.

Jako přední dodavatel polovodičových materiálů poskytuje VeTek Semiconductor celou řadu řešení od křemenných kelímků až po přesné křemenné čluny. Naše produkty jsou široce používány hlavními globálními výrobci OEM a výrobci oplatek, jejichž cílem je pomáhat zákazníkům zlepšit stabilitu procesu a výtěžnost díky vynikajícím materiálům a řemeslnému zpracování.
