​Uvnitř výroby pevných CVD SiC zaostřovacích kroužků: Od grafitu po vysoce přesné díly

Ve vysoce sázkovém světě výroby polovodičů, kde koexistují přesnost a extrémní prostředí, jsou zaostřovací kroužky z karbidu křemíku (SiC) nepostradatelné. Tyto komponenty, známé pro svou mimořádnou tepelnou odolnost, chemickou stabilitu a mechanickou pevnost, jsou rozhodující pro pokročilé procesy plazmového leptání.

Tajemství jejich vysokého výkonu spočívá v technologii Solid CVD (Chemical Vapour Deposition). Dnes vás vezmeme do zákulisí, abyste prozkoumali náročnou cestu výroby – od surového grafitového substrátu po vysoce přesného „neviditelného hrdinu“ továrny.

I. Šest hlavních fází výroby

Výroba pevných CVD SiC zaostřovacích kroužků je vysoce synchronizovaný proces v šesti krocích:

• Předúprava grafitového substrátu
• Nanášení povlaků SiC (základní proces)
• Řezání a tvarování vodním paprskem
• Oddělení pro řezání drátem
• Přesné leštění
• Závěrečná kontrola kvality a přejímka

Prostřednictvím vyspělého systému řízení procesu může každá šarže 150 grafitových substrátů poskytnout přibližně 300 hotových zaostřovacích kroužků SiC, což prokazuje vysokou účinnost konverze.

II. Technický hluboký ponor: Od suroviny k hotovému dílu

1. Příprava materiálu: Výběr vysoce čistého grafitu

Cesta začíná výběrem prémiových grafitových prstenů. Čistota, hustota, pórovitost a rozměrová přesnost grafitu přímo ovlivňují přilnavost a jednotnost následného povlaku SiC. Před zpracováním prochází každý substrát testováním čistoty a ověřováním rozměrů, aby se zajistilo, že nulové nečistoty narušují depozici.

2. Nanášení povlaků: Srdce pevného CVD

Proces CVD je nejkritičtější fází, která se provádí ve specializovaných systémech SiC pecí. Je rozdělena do dvou náročných etap:

(1) Proces předběžného potahování (~3 dny/šarže):

• Nastavení: Vyměňte měkkou plstěnou izolaci (horní, spodní a boční stěny), abyste zajistili tepelnou konzistenci; instalujte grafitové ohřívače a specializované trysky pro přednástřik.
• Testování vakua a těsnosti: Komora musí dosáhnout základního tlaku nižšího než 30 mTorr s rychlostí úniku nižší než 10 mTorr/min, aby se zabránilo mikroúnikům.
• Počáteční ukládání: Pec se zahřeje na 1430 °C. Po 2 hodinách stabilizace atmosféry H2 je plyn MTS vstřikován po dobu 25 hodin, aby se vytvořila přechodová vrstva, která zajišťuje vynikající přilnavost hlavního povlaku.

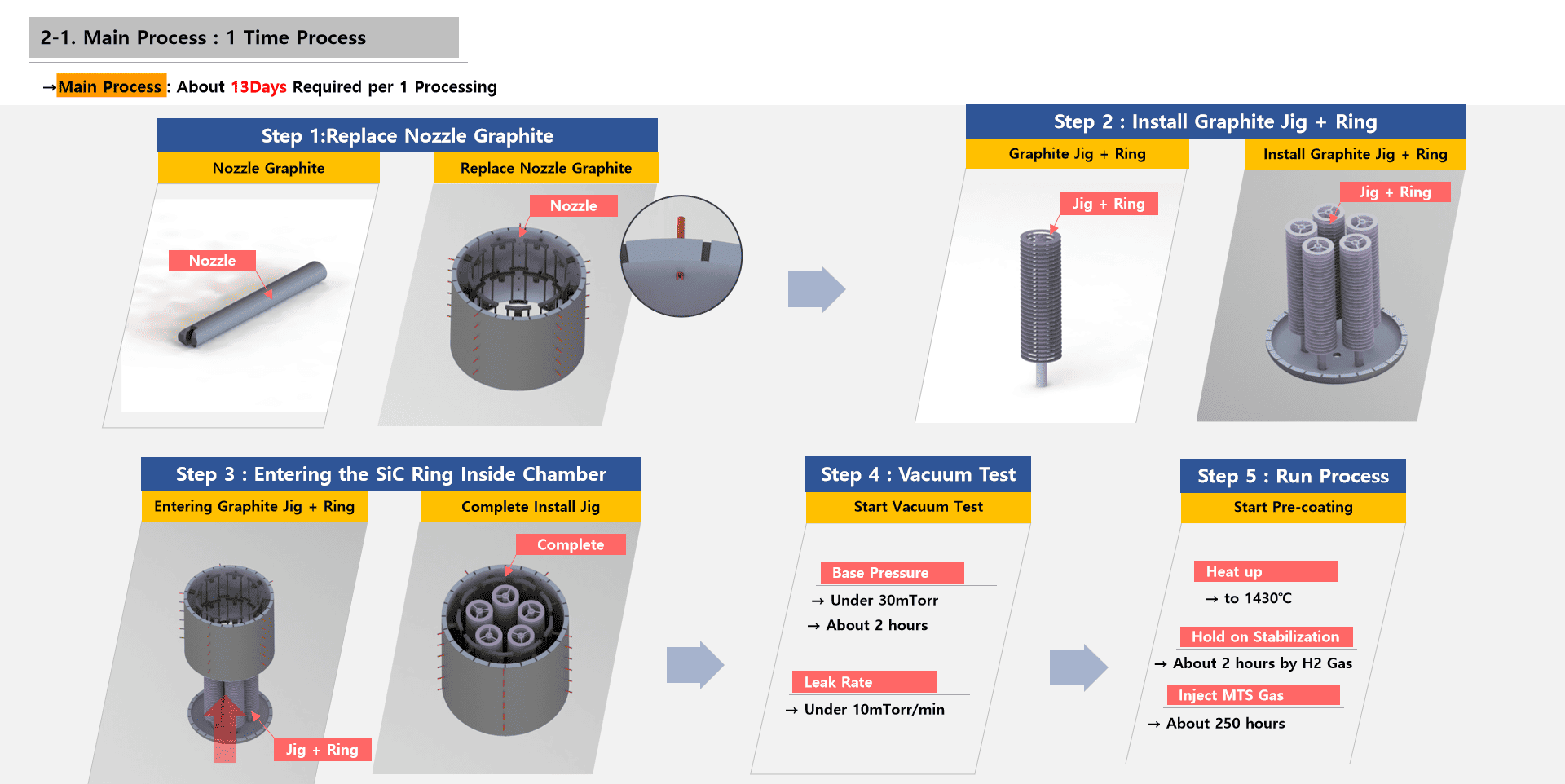

(2) Hlavní proces nanášení (~13 dní/šarže):

• Konfigurace: Znovu nastavte trysky a nainstalujte grafitové přípravky s cílovými kroužky.
• Kontrola sekundárního vakua: Provádí se přísný test sekundárního vakua, aby bylo zaručeno, že prostředí nanášení zůstane dokonale čisté a stabilní.
• Trvalý růst: Při udržování 1430 °C je plyn MTS vstřikován po dobu přibližně 250 hodin. Za těchto podmínek vysoké teploty se MTS rozkládá na atomy Si a C, které se pomalu a rovnoměrně ukládají na povrch grafitu. To vytváří hustý, neporézní SiC povlak – charakteristický znak kvality Solid CVD.

3. Tvarování a přesné oddělování

• Řezání vodním paprskem: Vysokotlaké vodní paprsky provádějí počáteční tvarování, odstraňují přebytečný materiál a definují hrubý profil prstenu.
• Řezání drátem: Přesné řezání drátem rozděluje sypký materiál na jednotlivé kroužky s přesností na úrovni mikronů, což zajišťuje, že splňují přísné instalační tolerance.

4. Povrchová úprava: Přesné leštění

Po řezání se povrch SiC leští, aby se eliminovaly mikroskopické vady a textury obrábění. To snižuje drsnost povrchu, což je životně důležité pro minimalizaci interference částic během plazmového procesu a zajištění konzistentních výtěžků plátků.

5. Závěrečná kontrola: Standardní validace

Každý komponent musí projít přísnými kontrolami:

• Přesnost rozměrů (např. tolerance vnějšího průměru ±0,01 mm)
• Tloušťka a jednotnost povlaku
• Drsnost povrchu
• Chemická čistota a skenování defektů

III. Ekosystém: Integrace zařízení a plynové systémy

1. Konfigurace klíčového zařízení

Výrobní linka světové třídy spoléhá na sofistikovanou infrastrukturu:

• SiC pecní systémy (10 jednotek): Masivní jednotky (7,9 m x 6,6 m x 9,7 m) umožňující synchronizované operace na více stanicích.
• Dodávka plynu: 10 sad nádrží MTS a přepravních platforem zajišťuje stabilitu průtoku o vysoké čistotě.
• Podpůrné systémy: Včetně 10 praček pro ochranu životního prostředí, chladicích systémů PCW a 21 jednotek HSC (High-Speed ​​Machining).

2. Funkce základního plynového systému

• MTS (Max 1000 l/min): Primární depoziční zdroj poskytující atomy Si a C.
• Vodík (H₂, Max 1000 l/min): Stabilizuje atmosféru pece a napomáhá reakci
• Argon (Ar, Max 300 l/min): Používá se pro čištění a proplachování po procesu.
• Dusík (N₂, max. 100 l/min): Používá se pro nastavení odporu a proplachování systému.

Závěr

Pevný CVD SiC zaostřovací kroužek se může zdát jako „spotřební materiál“, ale ve skutečnosti je to mistrovské dílo materiálové vědy, vakuové technologie a regulace plynu. Od jeho grafitových počátků až po hotové součásti je každý krok důkazem přísných standardů požadovaných pro podporu pokročilých polovodičových uzlů.

Vzhledem k tomu, že se procesní uzly stále zmenšují, poptávka po vysoce výkonných SiC komponentách bude jen růst. Vyspělý, systematický výrobní přístup je tím, co zajišťuje stabilitu v leptací komoře a spolehlivost pro další generaci čipů.
