Neviditelné úzké hrdlo v růstu SiC: Proč surovina 7N Bulk CVD SiC nahrazuje tradiční prášek

Ve světě polovodičů z karbidu křemíku (SiC) většina pozornosti svítí na 8palcové epitaxní reaktory nebo na složitosti leštění plátků. Pokud však vysledujeme dodavatelský řetězec až na úplný začátek – uvnitř pece Physical Vapor Transport (PVT) – v tichosti probíhá zásadní „materiálová revoluce“.

Syntetizovaný prášek SiC byl po léta tahounem průmyslu. Ale jak se poptávka po vysokých výtěžcích a silnějších křišťálových boulích stává téměř obsedantní, fyzická omezení tradičního prášku dosahují bodu zlomu. To je důvodSurovina 7N Bulk CVD SiCse přesunula z periferie do centra technických diskusí.

Co vlastně znamenají dvě „devítky“ navíc?
U polovodičových materiálů může skok z 5N (99,999 %) na 7N (99,99999 %) vypadat jako menší statistická úprava, ale na atomové úrovni je to totální změna hry.

Tradiční prášky se často potýkají se stopovými kovovými nečistotami zavedenými během syntézy. Naproti tomu sypký materiál vyrobený pomocí chemické depozice z plynné fáze (CVD) může snížit koncentrace nečistot až na úroveň dílů na miliardu (ppb). Pro ty, kteří pěstují krystaly High-Purity Semi-Insulating (HPSI), tato úroveň čistoty není jen metrikou marnosti – je to nutnost. Ultranízký obsah dusíku (N) je primárním faktorem, který určuje, zda substrát dokáže udržet vysoký měrný odpor požadovaný pro náročné RF aplikace.

Řešení znečištění "uhlíkovým prachem": Fyzická oprava vad krystalů

Každý, kdo strávil čas kolem pece pro růst krystalů, ví, že "uhlíkové inkluze" jsou ultimátní noční můrou.

Při použití prášku jako zdroje teploty přesahující 2000 °C často způsobují grafitizaci nebo kolaps jemných částic. Tyto drobné, neukotvené částice "uhlíkového prachu" mohou být unášeny proudy plynu a přistávat přímo na rozhraní růstu krystalu, čímž vznikají dislokace nebo vměstky, které účinně sešrotují celý plátek.

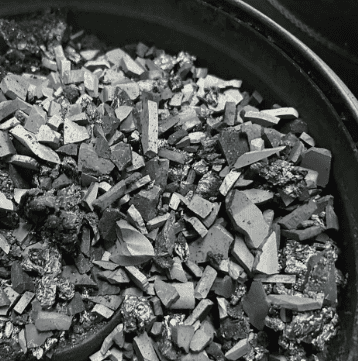

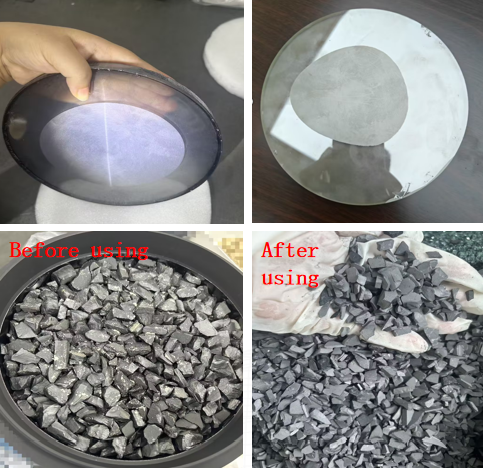

Sypký materiál CVD-SiC funguje odlišně. Jeho hustota je téměř teoretická, což znamená, že se chová spíše jako tající ledový blok než hromada písku. Rovnoměrně sublimuje z povrchu a fyzicky odřízne zdroj prachu. Toto prostředí „čistého růstu“ poskytuje základní stabilitu potřebnou pro zvýšení výtěžnosti 8palcových krystalů o velkém průměru.

Kinetika: Prolomení rychlostního limitu 0,8 mm/h

Rychlost růstu byla dlouho „Achillovou patou“ produktivity SiC. V tradičních nastaveních se rychlosti obvykle pohybují mezi 0,3 - 0,8 mm/h, takže růstové cykly trvají týden nebo déle.

Proč může přechod na sypký materiál posunout tyto rychlosti na 1,46 mm/h? Jde o účinnost přenosu hmoty v tepelném poli:

1. Optimalizovaná hustota balení:Struktura sypkého materiálu v kelímku pomáhá udržovat stabilnější a strmější teplotní gradient. Základní termodynamika nám říká, že větší gradient poskytuje silnější hnací sílu pro transport plynné fáze.

2. Stechiometrická rovnováha:Sypký materiál sublimuje předvídatelněji a vyhlazuje běžné bolení hlavy, že je „bohatý na Si“ na začátku růstu a „bohatý na C“ na konci.

Tato inherentní stabilita umožňuje krystalům růst silnější a rychlejší bez obvyklého kompromisu ve strukturální kvalitě.

Závěr: Nevyhnutelnost pro éru 8 palců

Vzhledem k tomu, že se průmysl plně orientuje na 8palcovou produkci, prostor pro chyby zmizel. Přechod na vysoce čisté sypké materiály již není jen „experimentální modernizací“ – je to logická evoluce pro výrobce, kteří usilují o vysoce výnosné a vysoce kvalitní výsledky.

Přechod z prášku na objem je víc než jen změna tvaru; jde o zásadní rekonstrukci procesu PVT zdola nahoru.
