Optimalizace výkonu MicroLED s SiC substráty a pokročilými povlaky

Q1: Proč se MicroLED stále více spoléhají na substráty SiC?

Je to hlavně boj proti teplu a strukturálním chybám. Zatímco safír byl starý, přebírá karbid křemíku (SiC), protože jeho tepelná vodivost je prostě na jiné úrovni. To je důležité, protože ve vysoce výkonných MicroLED aplikacích si nemůžete dovolit "pokles účinnosti" způsobený přehřátím. Ale je v tom víc než jen zůstat v pohodě. Shoda mřížky mezi SiC a vrstvami LED je neuvěřitelně těsná – mnohem lepší než křemík. Tato přesnost omezuje vady od samého začátku, takže substráty SiC jsou logickým, i když prémiovějším základem pro displeje, které skutečně vydrží.

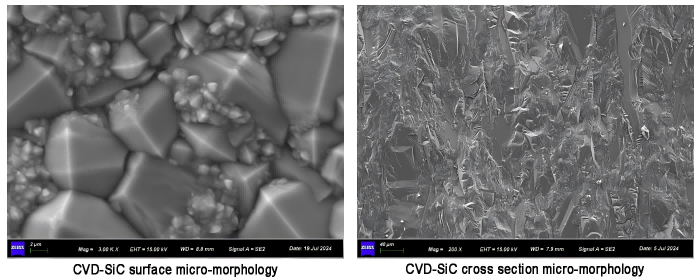

Q2: CVD SiC vs. Sintrovaný SiC: Který z nich skutečně vyhraje pro výrobu MicroLED?

Zatímco oba mají své místo, CVD (Chemical Vapour Deposition) SiC je zde zlatým standardem. Proč? Protože je prakticky bez pórů a neuvěřitelně čistý. Slinutý SiC je houževnatý, jistě, ale tyto drobné mikroskopické póry mohou způsobit zkázu v jemných polovodičových procesech. Pokud se zaměřujete na růst MOCVD s vysokým výnosem, ultra hladký a vysoce čistý povrch CVD SiC je nesmlouvavý.

Otázka 3: Proč jsou povlaky TaC tak důležité v procesu MOCVD?

Představte si karbid tantalu (TaC) jako high-tech štít. Prostředí MOCVD je brutální – extrémní horko a agresivní chemikálie jsou normou. Povlak TaC tvoří robustní bariéru, která zabraňuje korozi zařízení nebo uvolňování částic. Nejde jen o to, aby hardware vydržel déle; jde o to udržet růstové prostředí nedotčené, takže samotné LED diody jsou bezchybné.

Otázka 4: Které konkrétní komponenty SiC jsou „vyrobit nebo rozbít“ pro zařízení MicroLED?

Těžké zvedáky jsou susceptory, kroužky a nosiče plátků (nebo disky). Tyto komponenty jsou během epitaxního růstu přímo v linii palby. Ošetřením těchto dílů pomocí CVD SiC nebo TaC zajistíte rovnoměrné rozložení tepla a chemickou odolnost. Pokud tyto díly selžou nebo kolísají, výnos vašeho zařízení prudce klesne.

5. Jaké jsou příčiny nízké výtěžnosti MicroLED? Jak materiály ovlivňují výnosy?

Upřímně řečeno, nízká výtěžnost je „slon v místnosti“ pro škálování MicroLED. Většina těchto výrobních neúspěchů má na svědomí dva viníky: masivní tepelný stres a ty otravné zbloudilé částice, které se vkrádají během růstu. Zde se mění výběr materiálů. Přechodem na prémiové substráty SiC a zavedením komponentů potažených TaC v podstatě budujete pevnost proti defektům. Tyto materiály vytvářejí skálopevné, předvídatelné prostředí, které zabraňuje praskání nebo deformaci plátků pod tlakem. Zkrátka? Lepší materiály znamenají méně „dudů“ a mnohem hladší cestu k sériové výrobě.

Q6: Můžeme skutečně eliminovat kontaminaci částicemi v MOCVD?

"Eliminovat" je silné slovo, ale určitě ho můžete minimalizovat. Standardní komponenty často časem degradují a „zbavují“ částice. Povlaky jako TaC nebo CVD SiC vytvářejí chemicky inertní povrch hladký jako sklo, který se neloupe. Tato čistota je přesně to, co odděluje vysoce výkonnou MicroLED od vadné.

Q7: SiC vs. Safír vs. Silicon: Rychlé zhroucení.

SiC:Prémiová volba. Zvládá teplo jako profesionál a perfektně ladí s mřížkou, i když přichází za vyšší cenu.

Safír:Cenově nenáročný veterán. Je široce dostupný, ale potýká se s odvodem tepla a vyšší chybovostí.

Křemík:Skvělé pro integraci se stávající elektronikou, ale teplotní nesoulad často vede k popraskaným vrstvám nebo špatnému výkonu.

Otázka 8: Jak zapadají MicroLED do budoucnosti polovodičů třetí generace?
MicroLED jsou „zabijáckou aplikací“ pro materiály třetí generace, jako je GaN a SiC. Díváme se na budoucnost definovanou šíleným jasem a extrémně nízkou spotřebou energie. Ať už se jedná o další generaci AR/VR brýlí nebo vysoce kontrastní automobilové displeje, synergie mezi SiC substráty a ochrannými povlaky bude páteří spolehlivosti tohoto odvětví.
