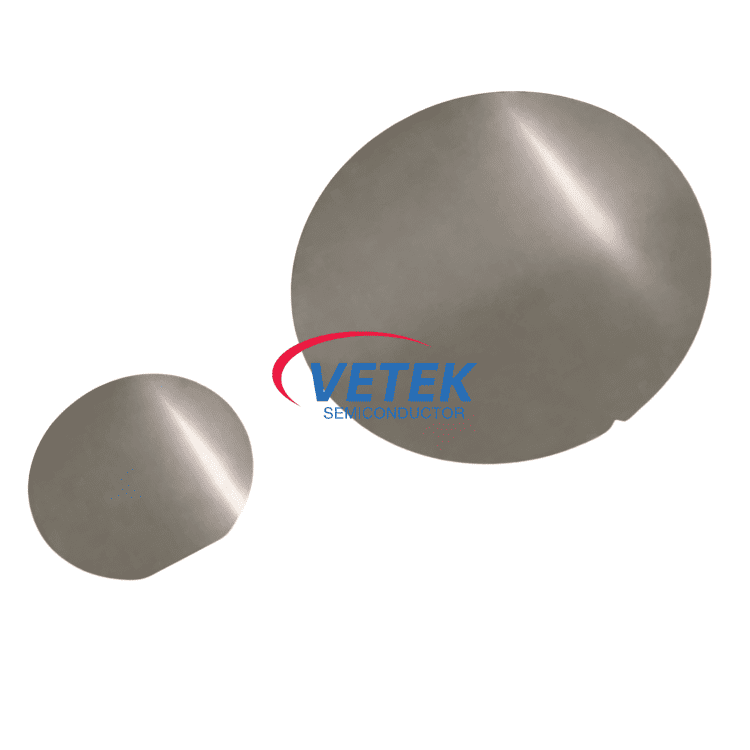

Piezoelektrické destičky PZT (PZT na Si/SOI)
  • Piezoelektrické destičky PZT (PZT na Si/SOI)Piezoelektrické destičky PZT (PZT na Si/SOI)

Piezoelektrické destičky PZT (PZT na Si/SOI)

Vzhledem k tomu, že poptávka po vysoce citlivých a nízkoenergetických snímačích MEMS roste s expanzí 5G komunikace, přesných lékařských zařízení a chytrých nositelných zařízení, naše PZT na Si/SOI waferech poskytuje kritické materiálové řešení. Využitím pokročilých procesů nanášení tenkých vrstev, jako je Sol-gel nebo naprašování, dosahujeme výjimečné konzistence a vynikajícího piezoelektrického výkonu na křemíkových substrátech. Tyto destičky slouží jako základní jádro pro elektromechanickou přeměnu energie.

1. Technická architektura

Naše wafery se vyznačují sofistikovanou vícevrstvou strukturou, která je navržena tak, aby zajistila optimální adhezi, vodivost a piezoelektrickou odezvu během komplexního zpracování MEMS:

 ●Horní elektroda (klíčová vrstva): Pt (platina).

Piezo vrstva (Core Layer): PZT.

Mezilehlé vrstvy: Obsahuje vyrovnávací vrstvu, spodní elektrodu a adhezní vrstvu pro optimalizaci orientace zrn a strukturální stability.

Substrát: Kompatibilní s destičkami Si nebo SOI.

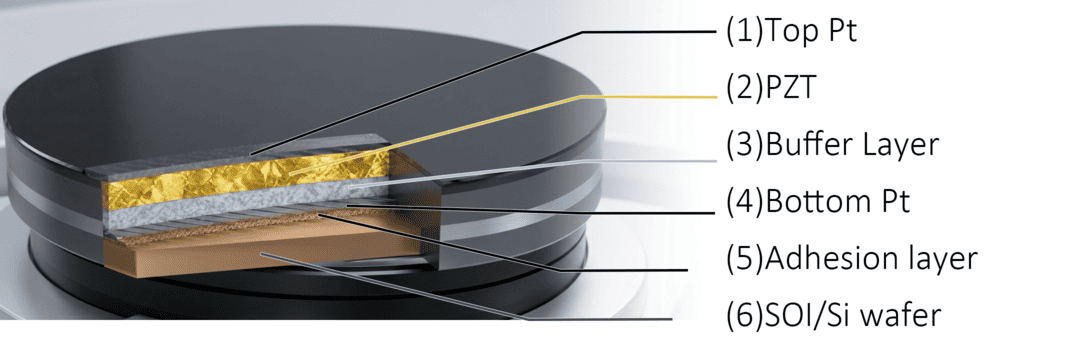

PZT Piezoelectric Ceramic Wafers Physical Structure

2. Zajištění kvality a analýza mikrostruktury

Zaručujeme vysokou spolehlivost prostřednictvím přísných technických charakteristik:

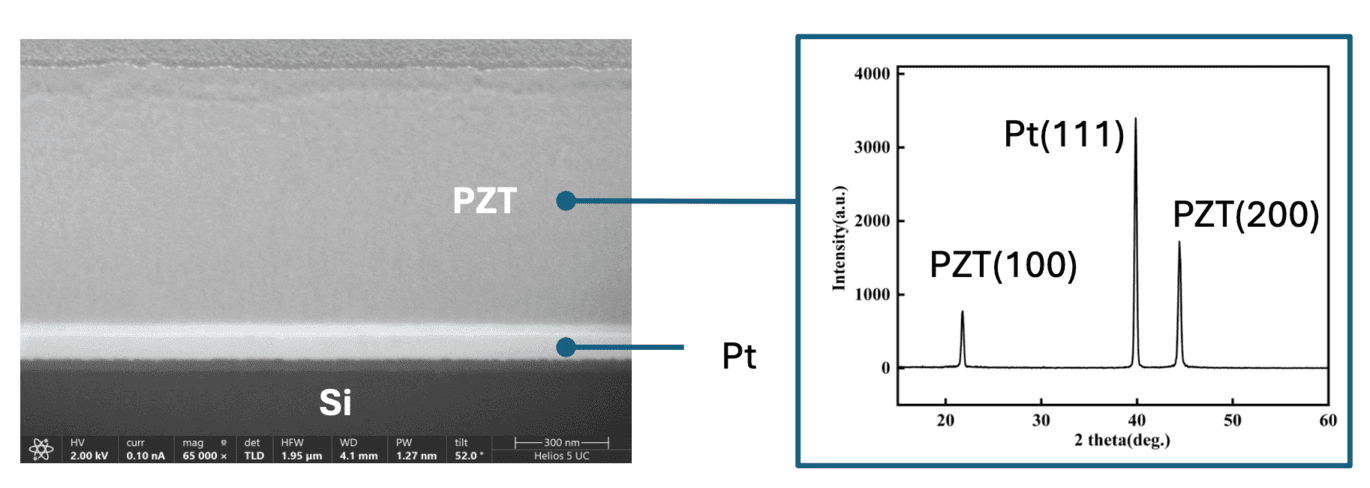

Typical Stack of PZT Piezoelectric Ceramic Wafers


 ●Analýza SEM: Snímky ze skenovací elektronové mikroskopie (SEM) odhalují hustou povrchovou morfologii bez prasklin s rovnoměrnou distribucí velikosti zrn, ideální pro vysoce spolehlivé aplikace MEMS.

 ●XRD charakterizace: Obrazce rentgenové difrakce (XRD) potvrzují tvorbu čisté perovskitové fáze se silnou preferovanou orientací (100), zajišťující maximální koeficienty piezoelektrického výkonu.


3. Technické specifikace (charakteristiky)

Charakteristika PZT
Polykrystal PZT
Piezoelektrická konstanta d31
200 pC/N
Piezoelektrický koeficient e31
-14 C/m²
Curieova teplota
X ℃
Velikosti oplatek
K dispozici 4/6/8 palců


4. Základní aplikace


 ● Piezoelektrické mikroobrobené ultrazvukové převodníky (pMUT): Vysokofrekvenční miniaturizovaná pole pro snímače otisků prstů, rozpoznávání gest a automobilový ultrazvukový radar.

 ● Komunikace: Klíč pro výrobu filtrů FBAR nebo SAW v 5G/6G pro dosažení širší šířky pásma a nižší vložné ztráty.

 ● Akustické MEMS: Poskytuje výkonnou přechodovou odezvu pro MEMS reproduktory a zlepšuje poměr signálu k šumu (SNR) pro MEMS mikrofony.

 ● Přesné řízení kapalin: Vysokorychlostní vibrace prostřednictvím režimu d31 pro přesné řízení objemu kapiček v inkoustových tiskových hlavách na úrovni nanolitrů.

 ● Lékařství a krása (mikropumpování): Pohání lékařské nebulizéry nebo kosmetické ultrazvukové pumpy s vysokou spolehlivostí a kompaktními rozměry.


5. Služby přizpůsobení

Kromě standardního nanášení na Si wafery poskytujeme také vlastní depoziční služby:

 ●Přizpůsobení filmu a tloušťky: Nanášení specifických typů fólií a vlastních tlouštěk podle požadavků na design.

 ●OEM slévárna: Akceptace waferů dodávaných od zákazníků pro kvalitní piezoelektrický tenkovrstvý růst.

 ●Podpora substrátu SOI: Specializované nanášení na destičky SOI s následujícími specifikacemi:


Substrátový plátek SOI
Velikost
Špičkový odpor Si
tloušťka
dopant
Krabicová vrstva
6 palců, 8 palců
> 5000 ohmů/cm
