VeTek Semiconductor je výrobce specializující se na UV LED susceptory, má dlouholeté zkušenosti s výzkumem, vývojem a výrobou LED EPI susceptorů a byl uznán mnoha zákazníky v oboru.
LED, tedy polovodičová dioda vyzařující světlo, fyzikální podstata její luminiscence spočívá v tom, že po nabuzení polovodičového pn přechodu se pod pohonem elektrického potenciálu spojují elektrony a díry v polovodičovém materiálu za vzniku fotonů. dosáhnout luminiscence polovodiče. Proto je epitaxní technologie jedním ze základů a jádra LED a je také hlavním rozhodujícím faktorem pro elektrické a optické vlastnosti LED.
Technologie epitaxe (EPI) označuje růst monokrystalického materiálu na monokrystalovém substrátu se stejným uspořádáním mřížky jako substrát. Základní princip: Na substrátu zahřátém na vhodnou teplotu (hlavně safírový substrát, SiC substrát a Si substrát) jsou plynné látky indium (In), gallium (Ga), hliník (Al), fosfor (P) regulovány k povrchu. substrátu k růstu specifického monokrystalického filmu. V současné době technologie růstu LED epitaxní fólie využívá především metodu MOCVD (organic metal chemical meteorological deposition).
GaP a GaAs jsou běžně používané substráty pro červené a žluté LED. GaP substráty se používají v metodě epitaxe v kapalné fázi (LPE), což má za následek široký rozsah vlnových délek 565-700 nm. Pro metodu epitaxe v plynné fázi (VPE) se kultivují epitaxní vrstvy GaAsP, které poskytují vlnové délky mezi 630-650 nm. Při použití MOCVD se substráty GaAs typicky používají s růstem epitaxních struktur AlInGaP.
To pomáhá překonat nevýhody absorpce světla substrátů GaAs, i když to zavádí nesoulad mřížky, což vyžaduje vyrovnávací vrstvy pro růst struktur InGaP a AlGaInP.
VeTek Semiconductor poskytuje LED EPI susceptor s povlakem SiC, povlakem TaC:

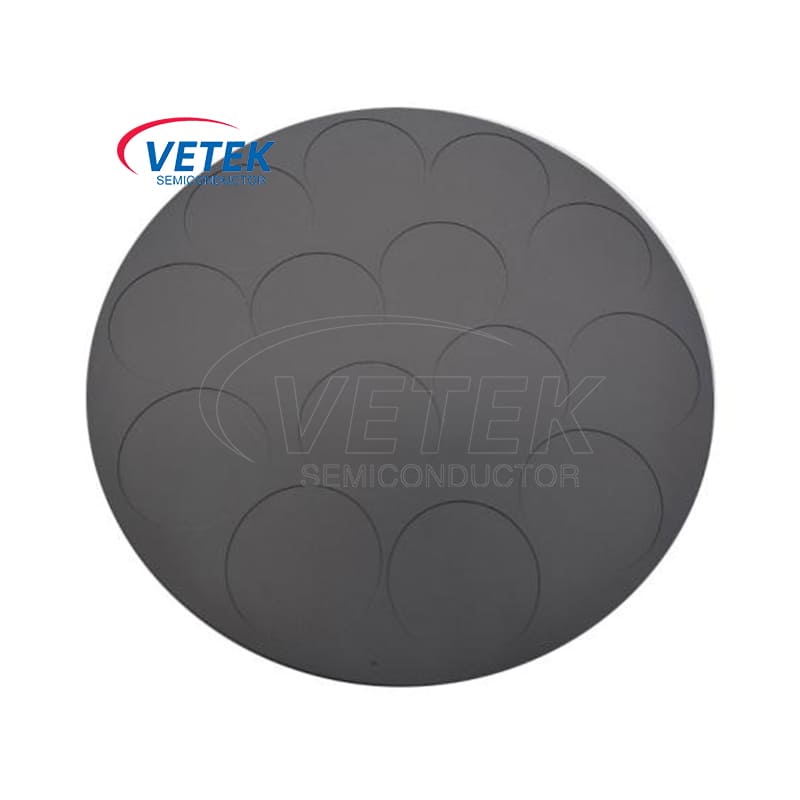

VEECO LED EPI přijímač
TaC povlak použitý v LED EPI susceptoru
● GaN Substrát: GaN monokrystal je ideálním substrátem pro růst GaN, zlepšuje kvalitu krystalu, životnost čipu, světelnou účinnost a proudovou hustotu. Jeho použití však omezuje jeho obtížná příprava.
Safírový substrát: Safír (Al2O3) je nejběžnějším substrátem pro růst GaN, nabízí dobrou chemickou stabilitu a žádnou absorpci viditelného světla. Při vysokoproudém provozu výkonových čipů však čelí problémům s nedostatečnou tepelnou vodivostí.
● Substrát SiC: SiC je další substrát používaný pro růst GaN, který se řadí na druhé místo v podílu na trhu. Poskytuje dobrou chemickou stabilitu, elektrickou vodivost, tepelnou vodivost a žádnou absorpci viditelného světla. Ve srovnání se safírem má však vyšší ceny a nižší kvalitu. SiC není vhodný pro UV LED pod 380 nm. Vynikající elektrická a tepelná vodivost SiC eliminuje potřebu spojování flip-chip pro odvod tepla u výkonových GaN LED diod na safírových substrátech. Struktura horní a spodní elektrody je účinná pro odvod tepla u výkonových GaN LED zařízení.

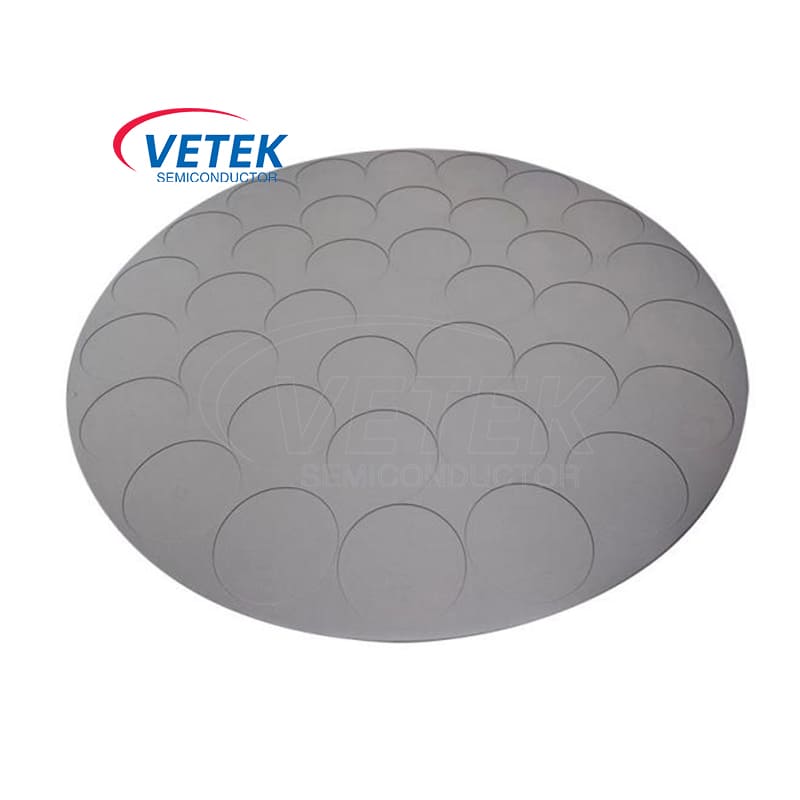

LED přijímač Epitaxy
Susceptor MOCVD s povlakem TaC
V hluboké ultrafialové (DUV) LED epitaxi, hluboké UV LED nebo DUV LED epitaxi běžně používané chemické materiály jako substráty zahrnují nitrid hliníku (AlN), karbid křemíku (SiC) a nitrid galia (GaN). Tyto materiály mají dobrou tepelnou vodivost, elektrickou izolaci a kvalitu krystalů, díky čemuž jsou vhodné pro aplikace DUV LED ve vysoce výkonných a vysokoteplotních prostředích. Výběr materiálu substrátu závisí na faktorech, jako jsou požadavky na aplikaci, výrobní procesy a náklady.

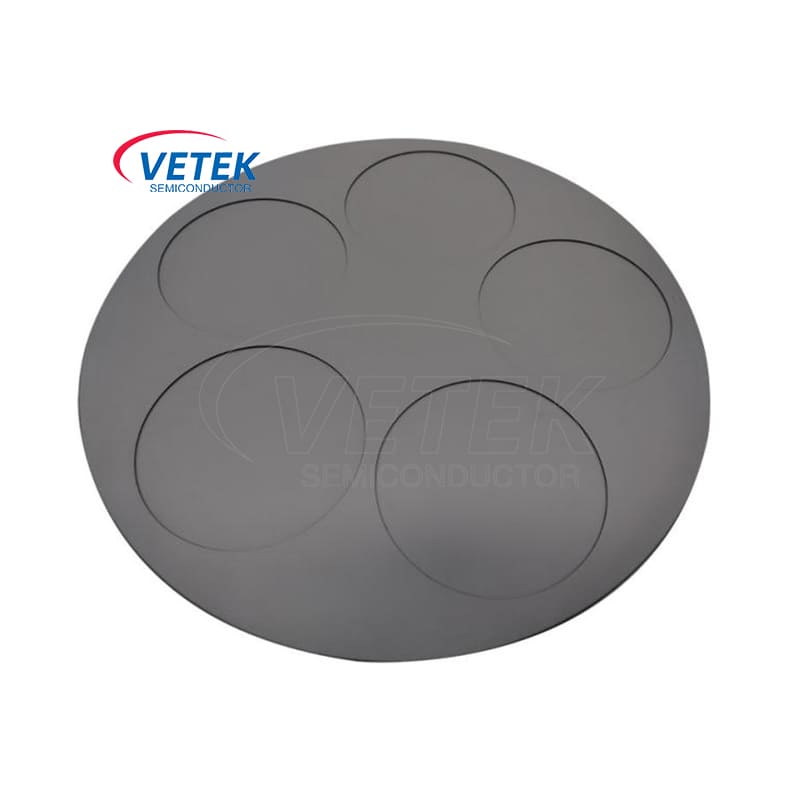

Hluboký UV LED susceptor potažený SiC
Deep UV LED Susceptor potažený TaC
