Povlak z karbidu křemíku

VeTek Semiconductor se specializuje na výrobu ultračistých produktů s povlakem z karbidu křemíku, tyto povlaky jsou navrženy pro aplikaci na čištěný grafit, keramiku a součásti žáruvzdorných kovů.

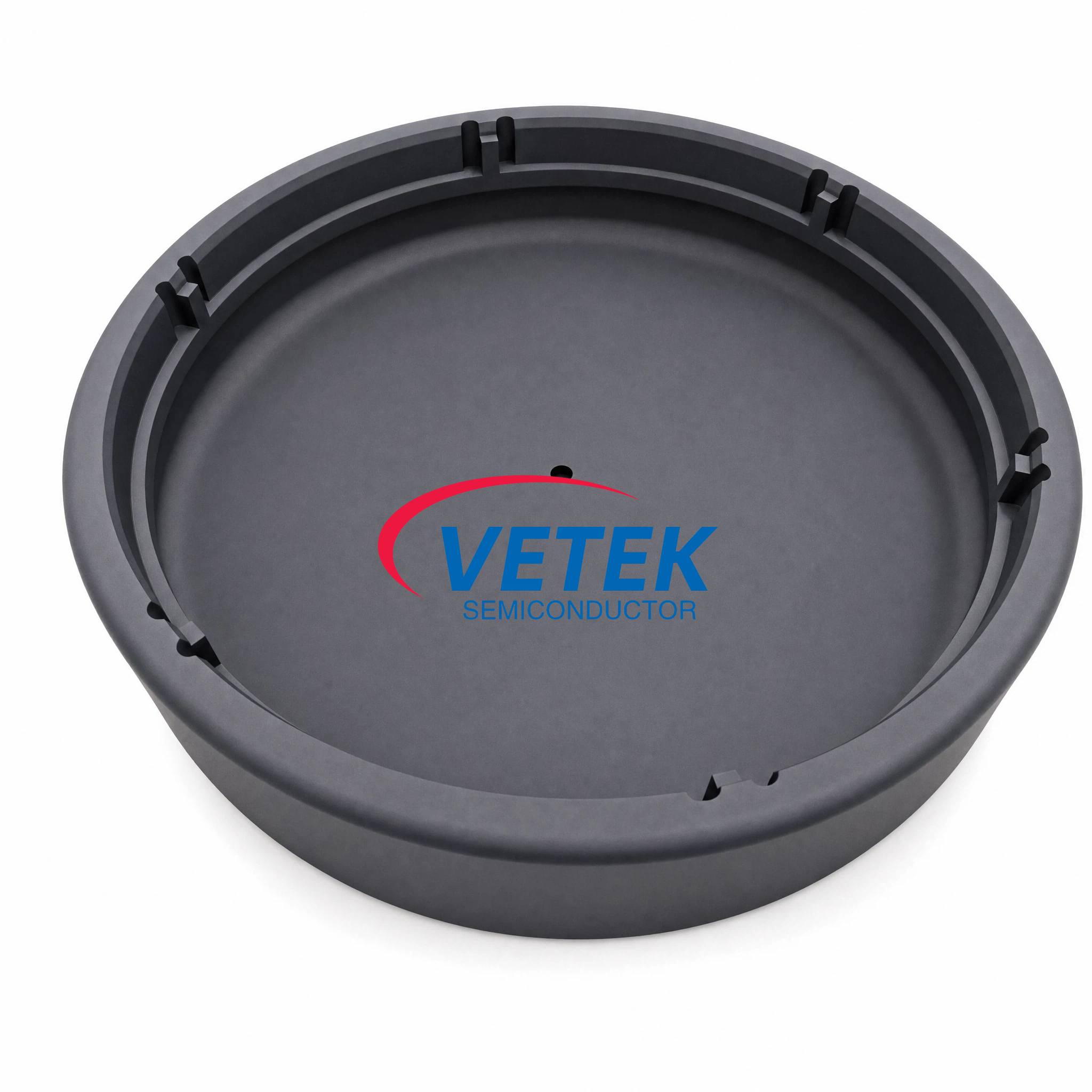

Naše vysoce čisté povlaky jsou primárně určeny pro použití v polovodičovém a elektronickém průmyslu. Slouží jako ochranná vrstva pro nosiče plátků, susceptory a topné prvky a chrání je před korozivním a reaktivním prostředím, které se vyskytuje v procesech, jako je MOCVD a EPI. Tyto procesy jsou nedílnou součástí zpracování plátků a výroby zařízení. Kromě toho jsou naše povlaky vhodné pro aplikace ve vakuových pecích a ohřevu vzorků, kde se setkáváme s vysokým vakuem, reaktivním a kyslíkovým prostředím.

Ve společnosti VeTek Semiconductor nabízíme komplexní řešení s našimi pokročilými možnostmi strojírny. To nám umožňuje vyrábět základní komponenty s použitím grafitu, keramiky nebo žáruvzdorných kovů a nanášet keramické povlaky SiC nebo TaC ve firmě. Poskytujeme také lakovací služby pro díly dodané zákazníkem, což zajišťuje flexibilitu pro splnění různých potřeb.

Naše produkty z karbidu křemíku jsou široce používány v epitaxi Si, epitaxi SiC, systému MOCVD, procesu RTP/RTA, procesu leptání, procesu leptání ICP/PSS, procesu různých typů LED, včetně modré a zelené LED, UV LED a hlubokého UV LED atd., která je přizpůsobena zařízení od LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI a tak dále.

Parametr povlakování polovodičů z karbidu křemíku VeTek

KRYSTALOVÁ STRUKTURA CVD SIC FILMU
