Nosič oplatky Aixtron
  • Nosič oplatky AixtronNosič oplatky Aixtron

Nosič oplatky Aixtron

Satelitní destička Vetek Semiconductor je nosič oplatky používaný v zařízení Aixtron, který se používá hlavně v procesech MOCVD a je zvláště vhodný pro vysokoteplotní a vysoce přesné polovodičové procesy. Nosič může poskytnout stabilní podporu oplatky a jednotné depozice filmu během epitaxiálního růstu MOCVD, což je nezbytné pro proces depozice vrstvy. Vítejte svou další konzultaci.

Aixtron Satellite Wafer Carrier je nedílnou součástí zařízení Aixtron MOCVD, zejména k přepravě oplatků pro epitaxiální růst. Je to zvláště vhodné proepitaxiální růstProces zařízení GAN a Silicon Carbide (SIC). Její jedinečný návrh „satelitního“ nejen zajišťuje uniformitu toku plynu, ale také zlepšuje uniformitu depozice filmu na povrchu oplatky.


Aixtron'sNosiče oplatkyjsou obvykle vyrobeny zkřemíkový karbid (sic)nebo grafit potažený CVD. Mezi nimi má křemíkový karbid (SIC) vynikající tepelnou vodivost, odolnost proti vysoké teplotě a koeficient nízkého tepelné roztažnosti. Grafit potažený CVD je potažen grafitovým filmem křemíkového karbidu prostřednictvím procesu chemické depozice páry (CVD), který může zvýšit jeho odolnost proti korozi a mechanickou pevnost. SIC a potažené grafitové materiály vydrží teploty až do 1 400 ° C - 1 600 ° C a mají vynikající tepelnou stabilitu při vysokých teplotách, což je pro proces epitaxiálního růstu rozhodující.

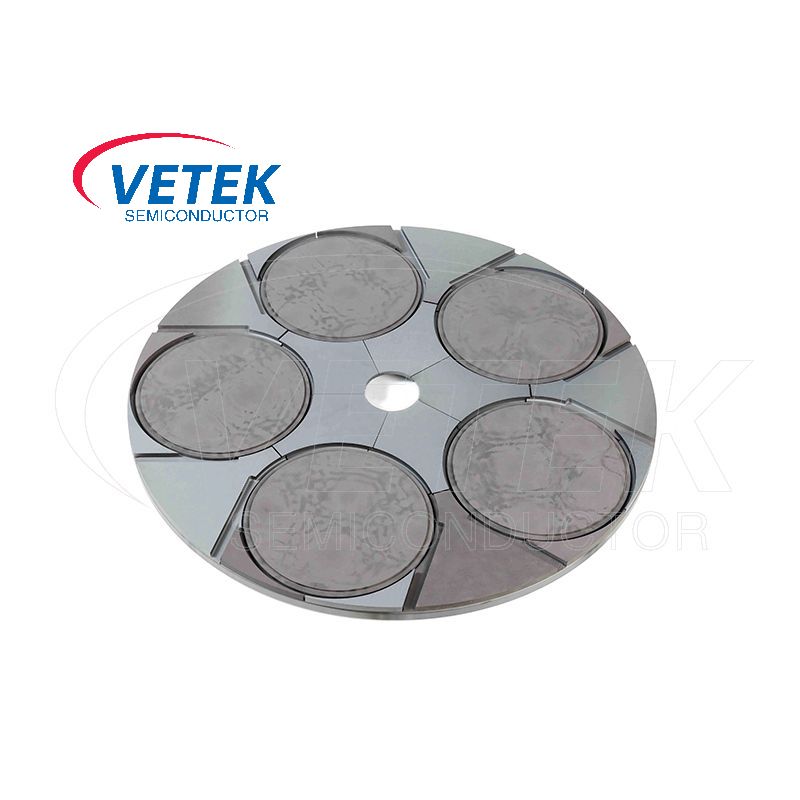

Aixtron Satellite Wafer Carrier


Aixtron Satellite Wafer nosič se používá hlavně k přenášení a otáčení oplatků vMOCVD proceszajistit rovnoměrný průtok plynu a jednotné ukládání během epitaxiálního růstu.Specifické funkce jsou následující:


● Rotace oplatky a jednotné depozice: Prostřednictvím rotace satelitního nosiče Aixtron může oplatka udržovat stabilní pohyb během epitaxiálního růstu, což umožňuje rovnoměrně proudit plyn přes povrch oplatky, aby se zajistilo jednotné ukládání materiálů.

● Ložisko a stabilita s vysokou teplotou: Křehmonový karbid nebo potažené grafitové materiály vydrží teploty až do 1 400 ° C - 1 600 ° C. Tato funkce zajišťuje, že se oplatka nebude deformovat během epitaxiálního růstu s vysokou teplotou, přičemž zabrání tepelné roztažení samotného nosiče ovlivnit epitaxiální proces.

● Snížená tvorba částic: Vysoce kvalitní nosné materiály (jako jsou SIC) mají hladké povrchy, které snižují tvorbu částic během depozice páry, čímž se minimalizují možnost kontaminace, což je rozhodující pro výrobu vysoce kvalitních polovodičových materiálů.

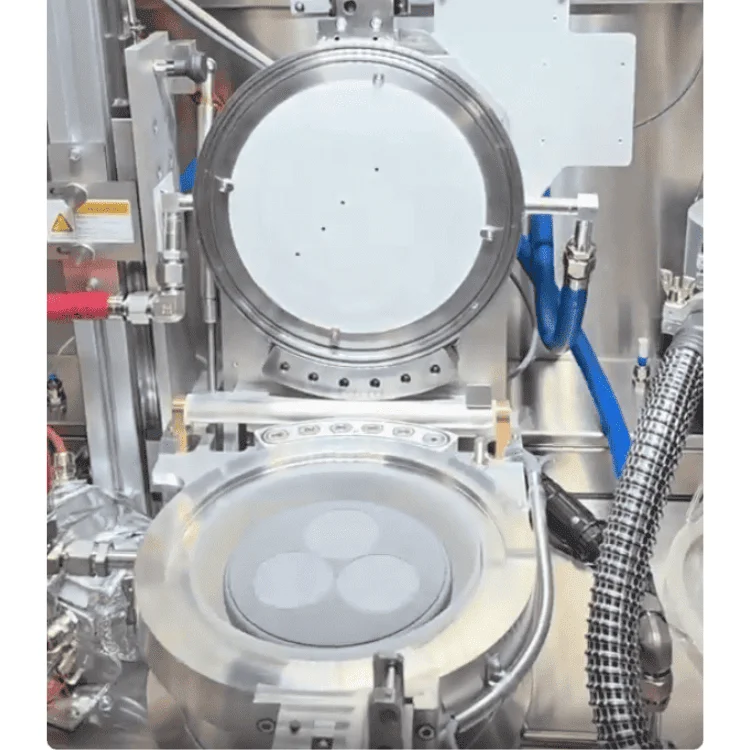

Aixtron epitaxial equipment


Nosič vetereksemicon's Aixtron Satellite Wafer je k dispozici ve 100 mm, 150 mm, 200 mm a ještě větší velikosti oplatky a může poskytovat přizpůsobené produktové služby na základě vašeho vybavení a požadavků na procesy. Upřímně doufáme, že budeme vaším dlouhodobým partnerem v Číně.


SEM data o CVD sic filmové krystalové struktuře


SEM DATA OF CVD SIC FILM CRYSTAL STRUCTURE


Aixtron Satellite Wafer Carrier Production Shops:

VeTek Semiconductor Production Shop


Hot Tags: Nosič oplatky Aixtron
Odeslat dotaz
Kontaktní informace
Máte-li dotazy ohledně povlaku karbidu křemíku, povlaku karbidu tantalu, speciálního grafitu nebo ceníku, zanechte nám prosím svůj e-mail a my se vám do 24 hodin ozveme.
