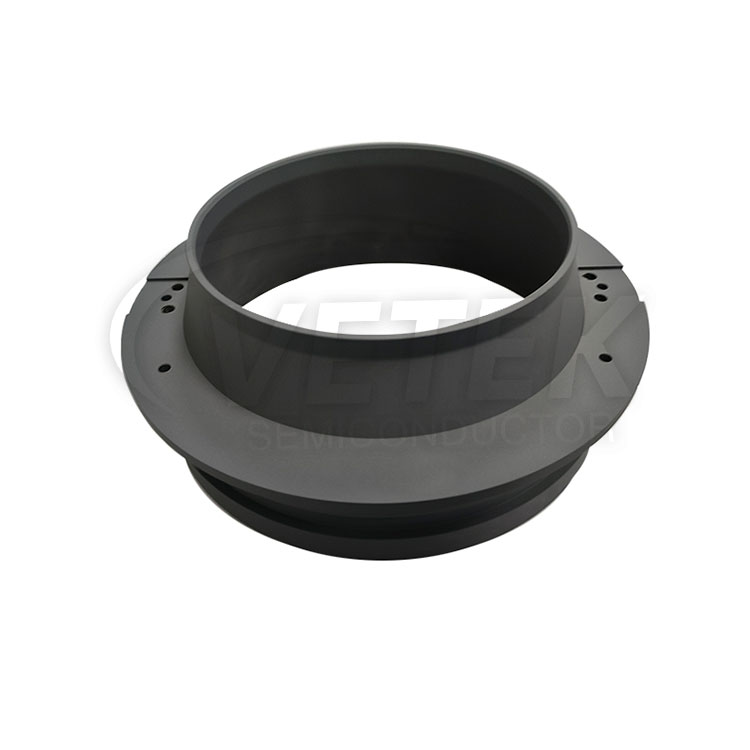

Sic povlak vstupní prsten
  • Sic povlak vstupní prstenSic povlak vstupní prsten

Sic povlak vstupní prsten

Vetnek Semiconductor vyniká ve spolupráci s klienty na vytvoření zakázkových návrhů pro vstupní prsten Sic Coating přizpůsobené konkrétním potřebám. Tento vstupní prsten potahování SIC je pečlivě vytvořen pro různé aplikace, jako je CVD SiC zařízení a epitaxy karbidu křemíku. Pro řešení vstupního prstence na míru na míru na míru, neváhejte a osloveni polovodiči vetek pro personalizovanou pomoc.

Vysoce kvalitní SiC Coating Inlet Ring nabízí čínský výrobce Vetek Semiconductor. Kupte si SiC Coating Inlet Ring, který je vysoce kvalitní přímo za nízkou cenu.

Vetek Semiconductor se specializuje na dodávky pokročilého a konkurenceschopného výrobního zařízení šitého na míru pro polovodičový průmysl se zaměřením na grafitové komponenty potažené SiC, jako je SiC Coating Inlet Ring pro SiC-CVD systémy třetí generace. Tyto systémy usnadňují růst jednotných monokrystalických epitaxních vrstev na substrátech z karbidu křemíku, což je nezbytné pro výrobu energetických zařízení, jako jsou Schottkyho diody, IGBT, MOSFET a různé elektronické součástky.

Zařízení SIC-CVD se hladce spojuje proces a vybavení a nabízí významné výhody ve vysoké výrobní kapacitě, kompatibilitu s 6/8 palcovými oplatky, nákladovou efektivitu, nepřetržité automatické kontroly růstu napříč více pecemi, nízkými mírami vad a pohodlnou údržbu a spolehlivost teplotou prostřednictvím teploty prostřednictvím teploty a návrhy ovládání pole toku. Když je spárován s naším vstupním prstenem SIC, zvyšuje produktivitu zařízení, prodlužuje provozní životnost a účinně spravuje náklady.

Vstupní kroužek SiC Coating Inlet Ring společnosti Vetek Semiconductor se vyznačuje vysokou čistotou, stabilními grafitovými vlastnostmi, přesným zpracováním a přidanou výhodou CVD SiC povlaku. Vysoká teplotní stabilita povlaků z karbidu křemíku chrání substráty před tepelnou a chemickou korozí v extrémních prostředích. Tyto povlaky také nabízejí vysokou tvrdost a odolnost proti opotřebení, což zajišťuje prodlouženou životnost substrátu, odolnost proti korozi vůči různým chemikáliím, nízké koeficienty tření pro snížení ztrát a zlepšenou tepelnou vodivost pro účinný odvod tepla. Celkově CVD povlaky z karbidu křemíku poskytují komplexní ochranu, prodlužují životnost substrátu a zvyšují výkon.


Základní fyzikální vlastnosti CVD SiC povlaku:

CVD SIC COATING FILM CRYSTAL STRUCTURE

Základní fyzikální vlastnosti CVD SiC povlaku
Vlastnictví Typická hodnota
Krystalová struktura FCC β fáze polykrystalická, převážně (111) orientovaná
Hustota 3,21 g/cm³
Tvrdost 2500 Vickers tvrdost (500g zatížení)
Velikost zrna 2 ~ 10 mm
Chemická čistota 99,99995 %
Tepelná kapacita 640 J·kg-1· K.-1
Teplota sublimace 2700 ℃
Pevnost v ohybu 415 MPa RT 4-bodový
Youngův modul 430 GPA 4pt Bend, 1300 ℃
Tepelná vodivost 300 W · m-1· K.-1
Tepelná roztažení (CTE) 4,5 × 10-6K-1


Výrobní závody:

VeTek Semiconductor Production Shop


Přehled průmyslového řetězce polovodičového chip epitaxy:

Overview of the semiconductor chip epitaxy industry chain


Hot Tags: Sic povlak vstupní prsten
