Technologie povrchového úpravy

In semiconductor manufacturing, surface treatment technology plays a crucial role in enhancing the durability, performance, and reliability of components by modifying their surface properties through advanced coating and deposition methods.


Physical Vapor Deposition (PVD)


Physical Vapor Deposition PVD is a vacuum-based coating process that deposits thin films onto substrates through vaporization of solid materials. It enhances surface hardness, thermal resistance, and conductivity, making it essential for semiconductor tools and precision components.


Semiconductor Thermal Spraying Technology


This technique involves high-temperature spraying of fine powders onto surfaces to create dense, protective coatings. It significantly boosts resistance to heat, wear, and corrosion in critical semiconductor components exposed to harsh environments.


MAX Phase Nanopowder


MAX Phase nanopowders are layered ceramics with metallic properties, offering high strength, conductivity, and thermal shock resistance. They are ideal for protective coatings and emerging semiconductor applications requiring high-temperature stability.

View as

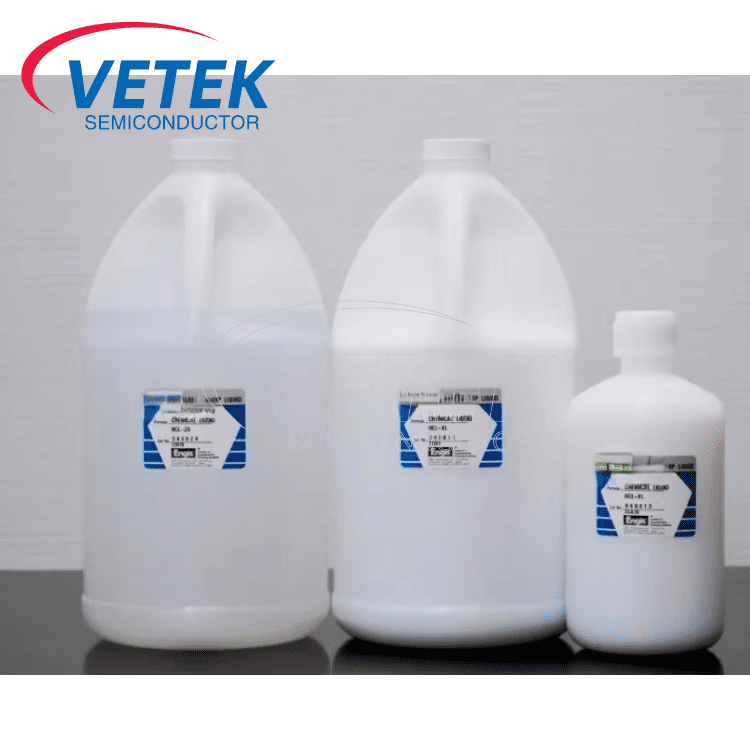

CMP leští kaše

CMP leští kaše

Leští kaše CMP (chemická mechanická leštící kaše) je vysoce výkonný materiál používaný při výrobě polovodičů a přesného zpracování materiálu. Jeho základní funkcí je dosáhnout jemné rovinnosti a leštění povrchu materiálu pod synergickým účinkem chemické koroze a mechanického broušení, aby se splňovaly požadavky na kvalitu roviny a povrchu na úrovni nano. Těšíme se na vaši další konzultaci.
Fyzická depozice páry

Fyzická depozice páry

Depozice fyzikální páry vetek Semiconductor (PVD) je technologie pokročilého procesu, která se široce používá při povrchovém úpravě a přípravě tenkého filmu. Technologie PVD používá fyzické metody k přímé transformaci materiálů z pevné nebo kapaliny na plyn a vytvoření tenkého filmu na povrchu cílového substrátu. Tato technologie má výhody vysoké přesnosti, vysoké uniformity a silné adheze a je široce používána v polovodičích, optických zařízeních, nátěrech a dekorativních povlacích. Vítejte a diskutujte s námi!
Technologie tepelného nástřiku MLCC kondenzátor

Technologie tepelného nástřiku MLCC kondenzátor

Technologie tepelného nástřiku Vetek Semiconductor hraje mimořádně důležitou roli při nanášení povlaků na slinuté kelímky pro špičkové materiály vícevrstvých keramických kondenzátorů (MLCC). S nepřetržitou miniaturizací a vysokým výkonem elektronických zařízení také rychle roste poptávka po kondenzátorech MLCC s technologií tepelného nástřiku, a to zejména ve špičkových aplikacích. Těšíme se na vytvoření dlouhodobého obchodu s vámi.
Manipulace s manipulací s robotickou ramenem oplatky

Manipulace s manipulací s robotickou ramenem oplatky

Technologie tepelného stříkání Vetek Semiconductor hraje zásadní roli při aplikaci robotických ramen manipulace s oplatkou, zejména v polovodičových výrobních prostředích, které vyžadují vysokou přesnost a vysokou čistotu. Tato technologie významně zlepšuje trvanlivost, spolehlivost a efektivitu práce vybavení potažením speciálních materiálů na povrchu robotické ramene manipulace s oplatkou. Vítejte na dotazu nás.
Technologie tepelného nástřiku polovodičů

Technologie tepelného nástřiku polovodičů

Technologie tepelného stříkání vetek Semiconductor je pokročilým procesem, který rozšiřuje materiály v roztaveném nebo polo-molteném stavu na povrch substrátu za vzniku povlaku. Tato technologie se široce používá v oblasti polovodičové výroby, která se používá hlavně k vytváření povlaků se specifickými funkcemi na povrchu substrátu, jako je vodivost, izolace, odolnost proti korozi a oxidační odolnost. Mezi hlavní výhody technologie tepelného postřiku patří vysoká účinnost, tloušťka regulovatelného povlaku a dobrá přilnavost, což je obzvláště důležité ve výrobním procesu polovodiče, který vyžaduje vysokou přesnost a spolehlivost. Těšíme se na váš dotaz.
Max fázový nanopowder

Max fázový nanopowder

Nanopowder veteteksemi Max Fáze nabízí výjimečné tepelné a elektrické vlastnosti, ideální pro pokročilé aplikace pro elektroniku a materiály. S vynikající oxidační odolností a vysokoteplotní stabilitou je nanopowder Veteksemi perfektním řešením pro inovativní polovodičové technologie.
Jako profesionál Technologie povrchového úpravy výrobce a dodavatel v Číně máme vlastní továrnu. Ať už potřebujete přizpůsobené služby pro uspokojení specifických potřeb vašeho regionu nebo chcete koupit pokročilé a odolné Technologie povrchového úpravy vyrobené v Číně, můžete nám nechat zprávu.
