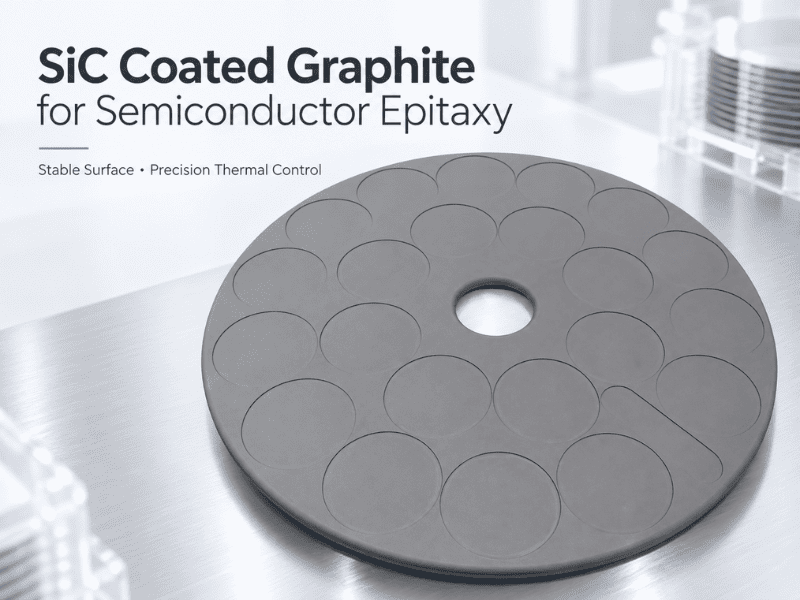

Proč je grafit potažen karbidem křemíku pro epitaxi polovodičů?

V polovodičové epitaxi se grafit vybírá jen zřídka, protože může odolat vysoké teplotě. Jeho skutečná hodnota spočívá v kombinaci obrobitelnosti, tepelné odezvy, elektrického chování a schopnosti vytvářet složité součásti reaktoru, jako jsou sudové susceptory, palačinkové susceptory, držáky na jeden plátek a nosiče MOCVD. Přesto stejný grafitový povrch, který poskytuje tyto výhody, není vždy vhodný pro přímé a opakované vystavení epitaxnímu prostředí. To je důvod, proč je mnoho kritických grafitových komponent chráněno hustýmchemicky napařený povlak z karbidu křemíku, vytvářející to, co je běžně popisováno jakoGrafit potažený SiC.

Koncepce inženýrství je jednoduchá, ale důležitá: grafitové tělo poskytuje strukturální a tepelnou platformu, zatímco vrstva CVD SiC se stává povrchem, který čelí procesu. Výsledný komponent je proto nutno považovat spíše za jeden integrovaný materiálový systém než za grafit s volitelnou ochrannou vrstvou.

Proč je grafit důležitý v epitaxních reaktorech

Epitaxní susceptor vykonává podstatně více práce než pouhé držení destičky. Určuje mechanickou polohu plátku, podílí se na přenosu tepla a v závislosti na konstrukci reaktoru spolupracuje s rotací, indukčním ohřevem a prouděním plynu. Malé změny v hloubce kapsy, rovinnosti, profilu povrchu nebo tepelném chování mohou změnit místní prostředí plátku a nakonec ovlivnit epitaxní uniformitu.

Tento požadavek vysvětluje pokračující používání jemnozrnného a izostatického grafitu. Grafit lze přesně opracovat do geometrií, které by bylo podstatně obtížnější nebo nákladnější vyrobit z mnoha hustých keramických materiálů. Poskytuje také tepelné a elektrické charakteristiky kompatibilní s několika koncepcemi reaktorů s horkou stěnou a indukčně vyhřívanými reaktory.

Pro komerční křemík aSiC epitaxe, SGL Carbon identifikuje vysoce pevný izostatický grafit jako základní materiál pro potažené susceptory a poznamenává, že kvalita materiálu susceptorů má přímý vliv na kvalitu epitaxní vrstvy. Přísné rozměrové tolerance, homogenní povlak a čistota jsou proto považovány spíše za související požadavky než za nezávislé specifikace.

Potíž je v tom, že materiál vhodný pro stavbu tepelného tělesa není nutně optimální povrch pro kontakt s procesní atmosférou. Toto rozlišení je základním důvodem pro použití karbidu křemíku.

Proč není holý grafit ideálním povrchem pro zpracování

A holá grafitová součástpracuje v prostředí obsahujícím vysoké teploty, reaktivní prekurzorové plyny a opakované zahřívání a chlazení. Za těchto podmínek se povrch může postupně stát součástí chemie reaktoru.

U epitaxe karbidu křemíku je tento problém obzvláště jasný. Publikovaná práce o SiC CVD na bázi chloridů popisuje grafitové susceptory potažené SiC, aby se zabránilo uvolňování nečistot a dalších uhlovodíků z horkého grafitu během růstu. Stejná práce uvádí, že degradace povlaku SiC na horkých místech může ovlivnit reprodukovatelnost mezi jednotlivými fázemi, což ilustruje, že stav povrchu susceptoru se může stát součástí samotného procesu.

Riziko je tedy širší než prostá oxidace. Přímá expozice může vést k chemickému napadení, postupnému zdrsňování povrchu, uvolňování částic, vystavení stopovým nečistotám nebo nežádoucím reakcím mezi grafitem a procesním plynem. Čistící cykly mohou zavést další napěťový mechanismus, protože stejná složka musí opakovaně přežívat jak depoziční chemii, tak chemii čištění komory.

Pro výrobu polovodičů to vytváří nežádoucí zpětnovazební smyčku. Degradace povrchu mění stav susceptoru; měnící se susceptor může modifikovat místní chemické a tepelné rozhraní kolem plátku; a měnící se hranice může snížit opakovatelnost procesu.

Účelem povlakování grafitu tedy není pouze učinit součást „odolnější vůči korozi“. Je to udržetprocesní hranice stabilnější v průběhu času.

CVD SiC jako funkční rozhraní mezi grafitem a procesem

CVD SiC povlak vytváří hustý povrch karbidu křemíku na obrobeném grafitovém těle. Komerční povlaky SiC se běžně nanášejí chemickým nanášením par při teplotách nad přibližně 1200 °C. SGL Carbon uvádí typické teploty nanášení 1 200–1 300 °C a konkrétně zdůrazňuje, že chování grafitového substrátu při tepelné roztažnosti by mělo být přizpůsobeno povlaku, aby se minimalizovalo tepelné namáhání.

Po nanesení vrstva SiC působí jako funkční rozhraní mezi grafitem a atmosférou reaktoru. Jeho chemická odolnost snižuje přímý útok na podkladový uhlík. Jeho hustota omezuje přímé vystavení grafitu procesnímu prostředí. Jeho vysoká čistota poskytuje lépe kontrolovaný povrch v blízkosti plátku a jeho mechanická integrita pomáhá snižovat tvorbu částic souvisejících s erozí.

Tyto výhody závisí na tom, zda povlak zůstane neporušený. Povlak se špatnou rovnoměrností tloušťky, lokálními dírkami, zbytkovým napětím nebo slabou adhezí může nakonec prasknout nebo se oddělit. Když k tomu dojde, grafit se znovu obnaží a ochranná funkce se lokálně ztratí.

Z tohoto důvodu není samotná tloušťka povlaku smysluplným ukazatelem kvality. Užitečnější technické parametry jsou kombinacečistota, hustota, drsnost povrchu, jednotnost tloušťky, mikrostruktura, kompatibilita substrátu a integrita rozhraní.

Mersen se ve svém vedení pro polovodičové vybavení řídí stejným přístupem materiál-systém. Popisuje ultračistý grafit potažený SiC pro epitaxi a MOCVD a konkrétně zdůrazňuje CTE kompatibilitu mezi grafitem a karbidem křemíku jako podmínku pro dlouhodobou integritu povlaku.

Z praktického hlediska není ideální součástka s nejtlustší vrstvou SiC. Je to ta, ve které jsou kvalita grafitu, architektura povlaku, tolerance obrábění a provozní podmínky dostatečně dobře sladěny, aby zůstaly stabilní během opakovaných procesních cyklů.

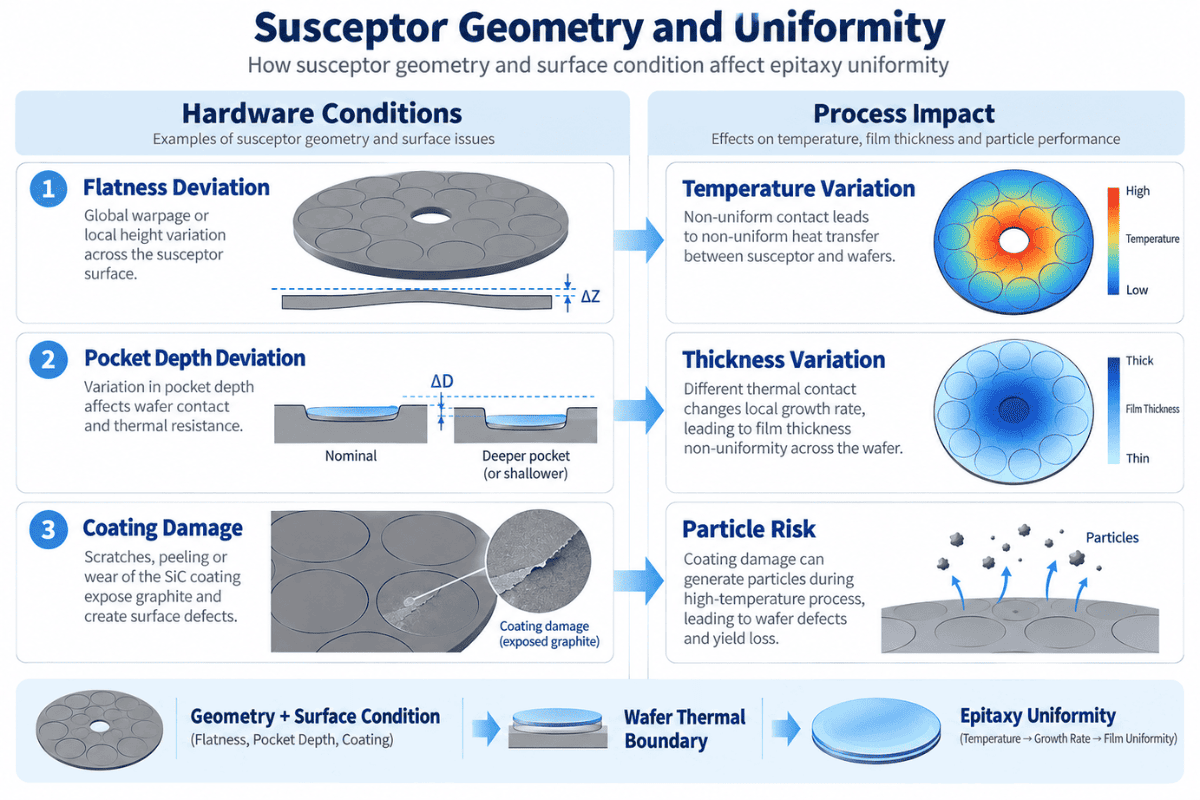

Jak geometrie a rovinnost susceptoru ovlivňují stejnoměrnost teploty plátku?

Hodnota susceptoru potaženého SiC je jasnější, když se na komponentu pohlíží jako na součást tepelného pole spíše než pouze jako na spotřební materiál.

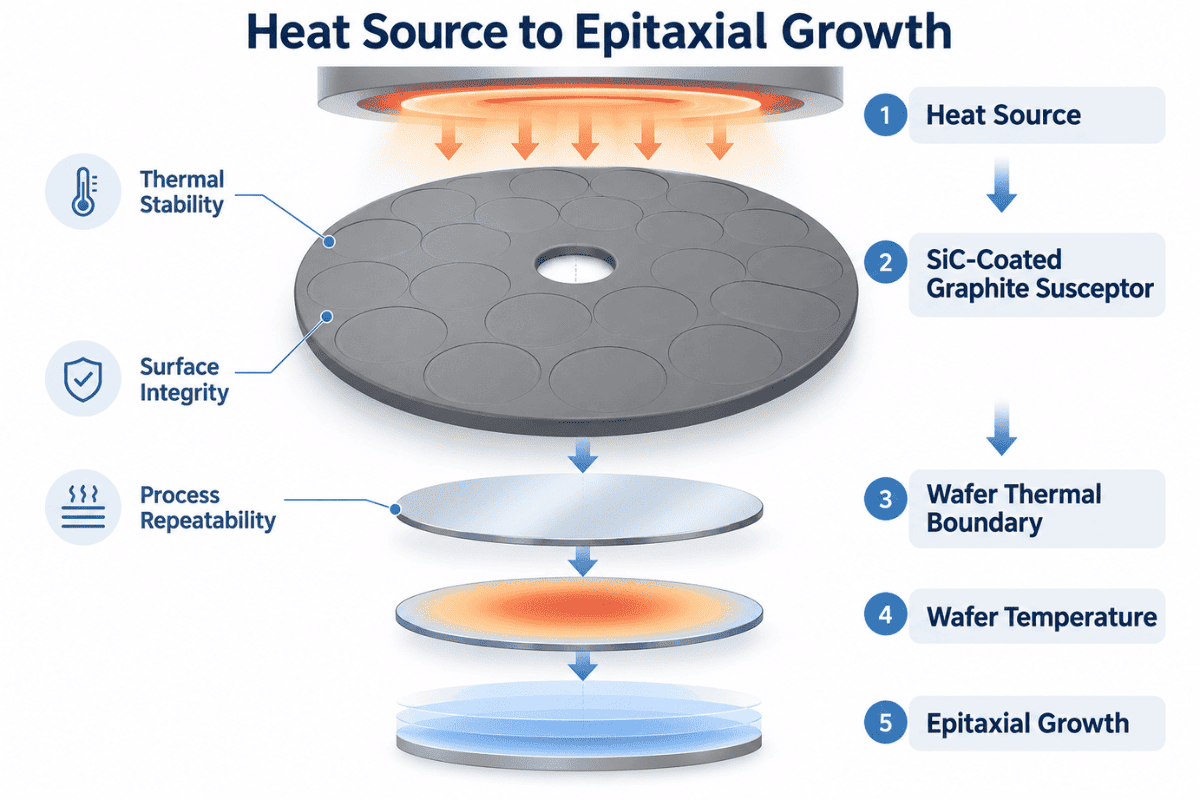

Energetická dráha ve zjednodušeném epitaxním systému může být reprezentována jako:

Zdroj tepla → Grafitový susceptor potažený SiC → Tepelná hranice destičky → Teplota destičky → Epitaxní růst

Na každém rozhraní záleží. Pokud dojde k deformaci susceptoru, pokud kapsy změní rozměry, pokud se usazeniny hromadí nerovnoměrně nebo pokud povrchová vrstva lokálně selže, podmínky, kterým je destička vystavena, se mohou změnit, i když nominální receptura reaktoru zůstane nezměněna.

To je důvod, proč jsou přesné obrábění a kvalita povlaku těsně spojeny. SGL Carbon klade důraz na profil kapsy, rovinnost, povrchovou úpravu, čistotu a homogenní povlak SiC pro silikonové epitaxní susceptory a také spojuje vlastnosti susceptorů s kvalitou epitaxní vrstvy.

Podobný vztah existuje v MOCVD. Nosiče plátků otáčejí substráty prostřednictvím řízeného tepelného a prekurzorového pole a tepelné chování nosiče přispívá k rozložení teploty plátku. SGL Carbon poznamenává, že k řízení výkonu nosiče v aplikacích LED a MOCVD souvisejících s GaN se používá vysoce čistý grafit, homogenní povlaky SiC a úzké rozměrové tolerance.

Bylo by proto nepřesné tvrdit, že samotný povlak SiC „zlepšuje epitaxní výnos“. Obhájitelnějším technickým závěrem je, že stabilní, dobře navržená grafitová komponenta potažená SiC pomáhá udržovatteplotní, chemické a kontaminační okrajové podmínkynutné pro opakovatelnou epitaxi.

Toto rozlišení je důležité jak pro technickou přesnost, tak pro kvalifikaci dodavatele.

Proč se požadavky na křemíkovou a SiC epitaxi liší

Základní koncept materiálu je podobný pro křemíkovou a SiC epitaxi, ale závažnost operačního prostředí je odlišná.

Při křemíkové epitaxi musí susceptory s vysoce čistým povlakem zachovávat rozměrovou přesnost, tepelnou jednotnost a čistý procesní povrch. Komerční dodavatelé kladou velký důraz na rovinnost, geometrii kapsy, toleranci obrábění a homogenitu povlaku, protože susceptor tvoří součást systému ohřevu plátků.

Epitaxe SiC typicky klade větší tepelné a chemické namáhání na horkou zónu. Například růst SiC na bázi chloridů může podle publikovaných studií reaktorů fungovat při teplotách kolem 1 570 °C. Za takových podmínek se degradace povlaku na lokalizovaných horkých místech stává zvláště relevantní, protože změny na povrchu susceptoru mohou ovlivnit reprodukovatelnost během více běhů.

Vhodnou otázkou tedy není, zda je povlak SiC „lepší“ pro jeden proces než pro jiný. Správná otázka je, zda je architektura povlaku kompatibilní se skutečnouteplota, chemie plynů, tepelný cyklus, metoda čištění a geometrie součástí.

Stejná logika platí při hodnocení alternativních povlaků, jako je TaC, nebo při zvažování pevných složek SiC. Výběr materiálu by se měl řídit spíše prostředím procesu než generickou hierarchií materiálů.

Specifikace grafitu potaženého SiC jako konstrukční součásti

Technicky smysluplná specifikace začíná u reaktoru spíše než u povlaku.

Před definováním požadavků na grafit a povlak by měl dodavatel rozumět procesu epitaxe, konfiguraci reaktoru, velikosti plátku, geometrii součásti, provozní teplotě, procesním plynům a chemii čištění. Výkres součásti by pak měl stanovit geometrii kapsy, rovinnost, kritické rozměry a povrchovou úpravu. Teprve po pochopení těchto požadavků by měla být dokončena tloušťka povlaku, jednotnost, drsnost a kritéria kontroly.

Tento přístup mění RFQ z požadavku na komoditu –

"Citát aGrafitový susceptor potažený SiC.“

—podle technické specifikace postavené na skutečném procesu.

U epitaxních komponent není cílem pouze maximalizovat životnost povlaku. Cílem je udržovat komponentu, která podporujestabilní teplota plátku, kontrolovaná kontaminace, nízké riziko částic, rozměrová konzistence a opakovatelné podmínky růstupo celou zamýšlenou servisní dobu.

FAQ

1. Proč je grafit v epitaxi potažen karbidem křemíku?

Grafit poskytuje obrobitelnost a užitečné tepelné vlastnosti, zatímco CVD SiC poskytuje chemicky stabilní povrch s vysokou čistotou. Tato kombinace umožňuje komplexním grafitovým susceptorům pracovat v náročných polovodičových prostředích.

2.Proč nepoužít holý grafit?

Čistý grafit může interagovat s reaktivními plyny, vystavovat nečistoty, zdrsňovat nebo vytvářet částice v průběhu času. Hustý povlak SiC odděluje grafit od procesní atmosféry.

3. Eliminuje povlak SiC kontaminaci?

Ne. Snižuje riziko kontaminace související s grafitem, když povlak zůstává neporušený, ale kontaminace může také pocházet z plynů, povrchů komor, usazenin, manipulace a dalších součástí reaktoru.

4. Ovlivňuje povlak SiC tepelný výkon?

Ano. Povlak, grafitový substrát, geometrie součásti a stav povrchu společně ovlivňují teplotní hranici mezi susceptorem a plátkem. Povlak by proto měl být hodnocen jako součást kompletní součásti.

5. Jaké informace by měly být zahrnuty do RFQ?

Užitečná RFQ by měla zahrnovat model reaktoru, typ procesu, velikost plátku, výkres součásti, provozní teplotu, procesní a čisticí plyny, požadavky na grafit, specifikace povlaku, kritické tolerance, povrchovou úpravu, kritéria kontroly a požadované množství.

Reference

1. SGL Carbon. Grafitové susceptory a komponenty pro křemíkovou a SiC epitaxi.

2. SGL Carbon. Povlak SIGRAFINE® SiC.

3. Mersen. Zařízení pro zpracování polovodičů — Ultra-čistý grafit potažený karbidem křemíku. Pedersen, H. a kol. Růst epitaxe SiC pomocí CVD na bázi chloridu. Journal of Crystal Growth.
