Co je povlak z karbidu křemíku (SiC)? Vlastnosti, CVD proces a aplikace

Detail Shrnutí

A povlak z karbidu křemíku (potah SiC)je hustá vrstva SiC nanesená na povrch součásti, obvykle vysoce čistý grafit, za účelem vytvoření chemicky odolného a tepelně stabilního procesního rozhraní. V polovodičových zařízeních se povlak běžně vyrábíchemická depozice z par (CVD).

Jeho výkon pochází z kombinovaného systémugrafitový substrát, CVD SiC vrstva, geometrie součásti a prostředí reaktoru.

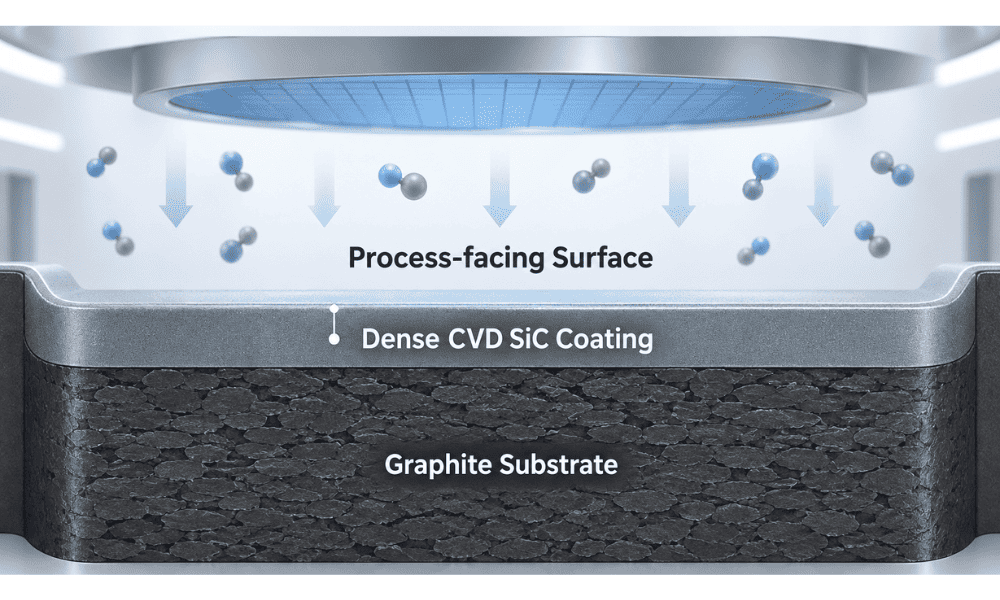

1. Co je povlak z karbidu křemíku?

Grafit je široce používán pro části polovodičových topných zón, protože je obrobitelný a tepelně stabilní. Holý grafit však může reagovat s procesními plyny, oxidovat, uvolňovat nečistoty nebo vytvářet částice, jak povrch degraduje.

CVD SiC mění stav povrchu. Karbid křemíku je uložen jako hustá polykrystalická vrstva na obrobeném grafitovém tělese a vytváří bariéru mezi grafitem a procesním prostředím.

Procesní plyn / plátek → Hustý povrch CVD SiC → Rozhraní SiC/Grafit → Tělo z vysoce čistého grafitu

Grafit dodává konstrukční těleso, tepelnou hmotu a obrobitelnost; SiC poskytuje procesní povrch. Rozhraní musí přežít depozici, chlazení a opakované cykly reaktoru.

SGL Carbon popisuje komerční povlaky SiC jako husté CVD vrstvy odolné proti opotřebení a korozi nanesené na izostatický grafit s aplikacemi zahrnujícími růst polovodičových krystalů, epitaxi křemíku/SiC aMOCVD.

To je důvod, proč by díly s povlakem SiC polovodičové kvality měly být hodnoceny jakoinženýrské materiálové systémy, spíše než jednoduše jako „grafit s povlakem“.

CVD SiC povlak vs. pevný SiC

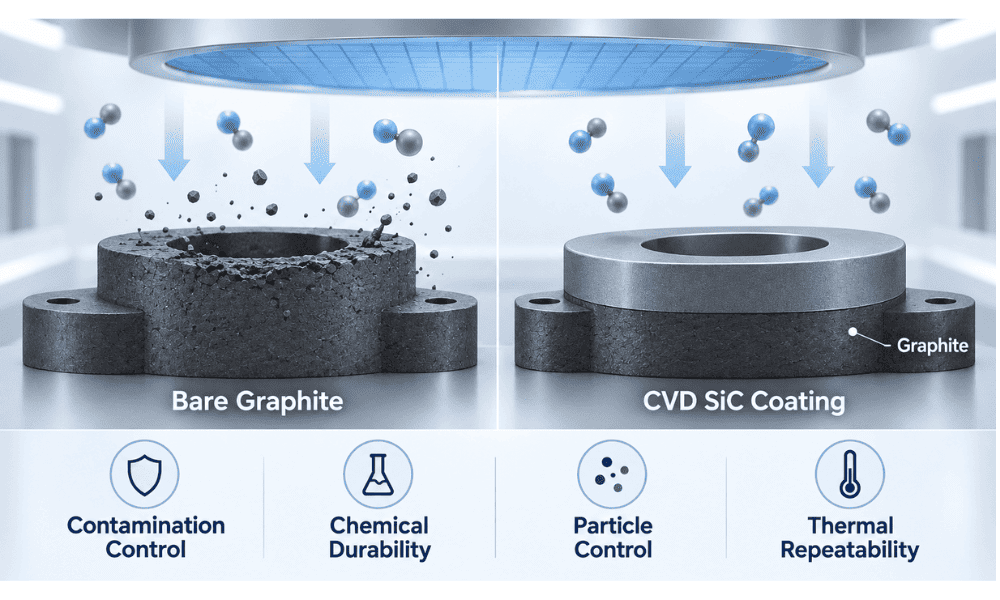

2. Proč je grafit potažen SiC v polovodičových zařízeních?

Účelem je spojit výrobní a tepelné výhody grafitu s povrchem vhodnějším pro náročné polovodičové podmínky.

Grafitový susceptor nebo nosič destiček lze obrábět na úzké tolerance a složité kapsy. CVD SiC pak chrání povrch vystavený procesním plynům a čištění. Tato kombinace řeší čtyři hlavní problémy.

Kontrola kontaminace.Hustý, vysoce čistý povrch pomáhá izolovat spodní grafit od prostředí plátků.

Chemická odolnost.Epitaxe a MOCVD používají agresivní prekurzory a čistící chemii; SiC zlepšuje odolnost ve srovnání s exponovaným grafitem.

Kontrola částic.Praskliny, odlupování nebo degradace povrchu se mohou stát zdroji částic, takže integrita povlaku přímo závisí na čistotě procesu.

Tepelná opakovatelnost.Susceptory a nosiče jsou součástí tepelného pole reaktoru. Jejich geometrie a stav povrchu musí zůstat stabilní, aby teplota plátku zůstala opakovatelná.

Mersen identifikuje vysokou teplotu, vysoké vakuum, agresivní plynné prekurzory, kontrolu kontaminace a odolnost vůči čisticím kyselinám jako klíčové provozní požadavky na grafitová zařízení používaná v epitaxi a MOCVD. Rovněž zdůrazňuje kompatibilitu grafit/SiC CTE jako důležitou pro integritu povlaku.

To vysvětluje, proč nelze oddělit kvalitu povlakukvalita grafitu, rozměrová přesnost nebo podmínky reaktoru. Chemicky vynikající vrstva SiC na zdeformované nebo špatně navržené součásti může stále poskytovat špatný výkon procesu.

3. Jak se vyrábí CVD povlak z karbidu křemíku?

Typický výrobní řetězec je:

Výběr grafitu → Přesné obrábění → Čištění → Příprava povrchu → Nanášení CVD SiC → Kontrola

Grafit je vybrán pro čistotu, mikrostrukturu a tepelné chování, poté je před povlakováním obroben, protože rovinnost, hloubka kapsy a geometrie hrany ovlivňují konečné rozměry a jednotnost povlaku.

Během CVD vstupují plynné prekurzory do vysokoteplotního reaktoru. Reaktivní částice se dostávají na povrch grafitu, kde SiC nukleuje a roste do souvislé vrstvy.

SGL Carbon veřejně uvádí typické teploty nanášení SiC přibližně1 200–1 300 °Cpro svůj komerční proces lakování. Uvádí β-SiC nebo kubický 3C-SiC pro jeden nátěrový systém.

Nedávný výzkum grafitových susceptorů potažených CVD-SiC dále ukazuje, že struktura povlaku silně závisí na podmínkách zpracování.

A 2026Vědecké zprávystudie zkoumala depozici z1 100 až 1 350 °Cspolu se změnami tlaku a poměru H2/MTS. Výzkumníci pozorovali významné změny v morfologii povlaku, drsnosti, stechiometrii a tvrdosti, což dokazuje vztah mezi:

Parametry CVD → Mikrostruktura SiC → Vlastnosti povlaku → Výkon součásti.

Důležitá inženýrská lekce je taková„CVD SiC“ není jeden pevný materiál.

Specifikace jako:

"100 μm povlak SiC"

popisuje pouze tloušťku.

Nedefinuje úplně:

l čistota;

l pórovitost;

l struktura zrna;

l drsnost povrchu;

l rovnoměrnost povlaku;

l kvalita rozhraní;

l zbytkové napětí.

U polovodičových zařízení mohou být tyto faktory stejně důležité jako jmenovitá tloušťka.

Běžné vady povlaku

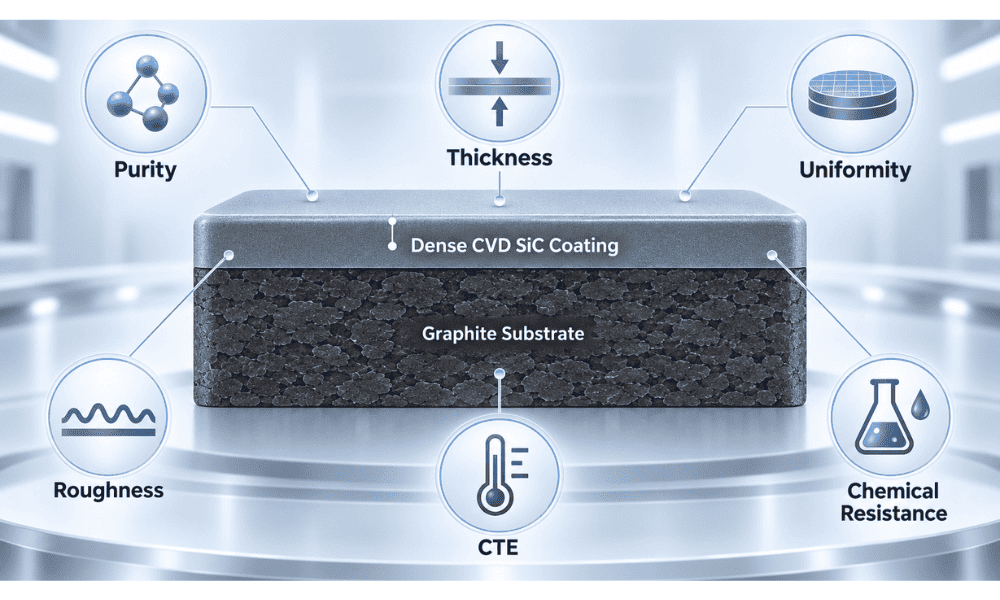

4. Na kterých vlastnostech povlaku SiC záleží nejvíce?

Pro použití polovodičů jsou nejužitečnější vlastnosti spojené s kontrolou kontaminace, stabilitou procesu a životností součástí.

Jako veřejné komerční měřítko uvádí SGL Carbon pro jeden povlak SiC objemovou hustotu přibližně3,2 g/cm³, tvrdost40 GPa, tepelná roztažnost4,3 × 10^-6 K^-1od 100 do 600 °C a typickou tloušťku povlaku100 μm. Tyto hodnoty jsou spíše příklady než univerzální specifikace polovodičů.

Zvláštní pozornost si zaslouží dva parametry:tloušťka povlaku a CTE.

1. Silnější povlak SiC není automaticky lepší.

Další tloušťka může poskytnout větší ochrannou bariéru, ale může také změnit rozměry součástí a zvýšit akumulované zbytkové napětí. To se stává důležitým pro susceptory anosiče oplatekkde hloubka kapsy, rovinnost a geometrie hran jsou procesně kritické.

2. Shoda CTE je stejně důležitá.

SiC se nanáší při vysoké teplotě a poté se ochlazuje společně s grafitovým substrátem. Pokud se SiC a grafit roztahují a smršťují odlišně, vzniká v blízkosti rozhraní mechanické napětí.

Zjednodušená cesta selhání je:

Nesoulad CTE → Zbytkové napětí → Mikrotrhlina → Šíření trhliny → Delaminace → Částice / Odkrytý grafit

Tento mechanismus vysvětluje, proč nelze selhání povlaku vždy vyřešit jednoduše zvýšením tloušťky.

A 2026Ceramics Internationalstudie specificky zkoumala SiC nanesený na grafitu při 1 260 °C, 1 280 °C a 1 320 °C a zjistila, že teplota nanášení ovlivnila mikrostrukturu a mezifázovou adhezi.

Kvalita povlaku by proto měla být posuzována podle kombinace:

Čistota + Mikrostruktura + Uniformita + Integrita rozhraní + Geometrie

spíše než samotná tloušťka.

5. Kde se používá grafit potažený SiC a jak by měl být vybrán?

Nejsilnější aplikace jsou komponenty, které čelí vysokým teplotám, reaktivní chemii a přísným požadavkům na úroveň waferů.

1. Silikonová epitaxe

Grafitové susceptory potažené SiC podporují destičky a zároveň se podílejí na přenosu tepla. Plochost, geometrie kapsy, stejnoměrnost povlaku a stav povrchu mohou ovlivnit teplotu plátku a stejnoměrnost epitaxe.

Povlak je tedy součástí širšího tepelného systému:

Ohřívač / Zdroj energie → Susceptor → Tepelná hranice destičky → Teplota destičky → Epitaxní růst

2. Epitaxe karbidu křemíku

Epitaxe SiC klade zvláště náročné požadavky na materiály tepelného pole. Susceptory, kroužky a související komponenty musí udržovat chemickou stabilitu, nízkou kontaminaci a rozměrovou konzistenci opakovaným vysokoteplotním provozem.

3. GaN a LED MOCVD

Nosiče plátků MOCVD a satelitní platformy fungují v prostředích bohatých na prekurzory, kde rozložení teploty nosiče ovlivňuje podmínky růstu na plátku.

Změny geometrie nosiče nebo stavu povrchu mohou přispívat k odchylkám v:

l teplota oplatky;

l rychlost růstu;

l tloušťka filmu;

l složení;

l jednotnost oplatky k oplatce.

Mersen specificky označuje vysoce čistý grafit potažený SiC, rovnoměrné tepelné chování, odolnost vůči agresivním plynům a odolnost proti chemickému čištění in situ jako důležité požadavky pro aplikace epitaxe.

4. Jiné vysokoteplotní procesy

Vybrané komponenty RTP/RTA, CVD, ALD a další komponenty tepelného pole mohou také používat grafit potažený SiC, pokud to teplota, chemie, riziko kontaminace a geometrie odůvodňují.

Výběr by měl začít sreaktor a proces, nejedná se o obecnou specifikaci povlaku.

Definovat:

l model procesu a reaktoru;

l velikost oplatky;

l provozní teplota;

l procesní a čisticí plyny;

l výkres součásti;

l požadavek na grafit;

l kritické rozměry a rovinnost;

l tloušťka povlaku;

l drsnost povrchu;

l požadavky na kontrolu.

Nejužitečnější RFQ se ptá na jednu ústřední otázku:

Co musí tato součást dělat uvnitř reaktoru?

Povlak SiC pak může být navržen podle skutečného objektivu spíše než podle parametru izolovaného materiálu.

U epitaxe a MOCVD není cílem pouze povlak s nejdelší životností. Jedná se o komponent schopný podporovat:

Stabilní teplota plátku + nízká kontaminace + nízká tvorba částic + opakovatelný růst + předvídatelná životnost

6. Nejčastější dotazy

1. Jaký je hlavní účel povlakování karbidu křemíku na grafitu?

Vytváří vysoce čistý, chemicky odolný procesní povrch při zachování obrobitelnosti a tepelných výhod grafitového těla.

2. Proč se pro povlakování SiC používá CVD?

CVD umožňuje SiC růst přímo na komplexních grafitových površích a poskytuje kontrolu nad strukturou, tloušťkou a jednotností povlaku, když je proces nanášení správně navržen.

3. Je silnější povlak SiC vždy lepší?

Ne. Tloušťka musí být vyvážena zbytkovým napětím, rozměrovou tolerancí, geometrií součásti a provozními podmínkami.

4. Co způsobuje praskání nebo delaminaci povlaku SiC?

Mezi běžné přispěvatele patří nesoulad grafit/SiC CTE, zbytkové napětí, defekty rozhraní, nevhodné podmínky depozice a opakované tepelné cykly.

5. Jaké informace jsou potřebné pro RFQ s grafitem potaženým SiC?

Poskytněte výkres, model reaktoru, proces, velikost plátku, provozní teplotu, procesní a čisticí plyny, požadavek na grafit, specifikaci povlaku, kritické tolerance, kontrolní kritéria a množství.

Potřebujete vlastní CVD grafitový komponent potažený SiC?

VeTek Semiconductor poskytuje grafitové komponenty potažené SiC pro epitaxi polovodičů a související aplikace zpracování při vysokých teplotách.

Podělte se o svůj model reaktoru, výkresy součástí, požadavky na grafit, specifikace povlaků, provozní podmínky a kontrolní kritéria, abyste mohli prodiskutovat vhodné řešení.

Vyžádejte si technickou konzultaci| Odešlete svou kresbu

Prozkoumejte naši produktovou řadu povlaků z karbidu křemíku.

Reference

1. SGL Carbon. Povlaky SIGRAFINE® SiC.Technická data a aplikační informace pro CVD SiC povlaky na izostatickém grafitu.

2. Mersen. Zařízení pro zpracování polovodičů — Ultra čistý grafit potažený karbidem křemíku.Technické informace pro aplikace epitaxe a MOCVD.

3. Huo, Y., Qin, S., Chen, Y., et al. "Studie korelace proces-struktura-vlastnost v CVD-SiC povlakech na grafitových substrátech."Vědecké zprávy, sv. 16, článek 4150, 2026.

4. Ma, Q. a kol. "Interfaciální adheze CVD-SiC povlaků na grafitových substrátech: Role teploty v mikrostruktuře a mechanických vlastnostech."Ceramics International, sv. 52, číslo 3, 2026, s. 3711–3718.
