Jak se CVD povlak z karbidu křemíku nanáší na grafit?

A CVD povlak z karbidu křemíku (SiC).je tvořena vystavením zahřáté grafitové složky řízeným prekurzorovým plynům uvnitř reaktoru pro chemické nanášení par. Reaktivní částice se dostávají na povrch grafitu, kde SiC nukleuje a roste do husté polykrystalické vrstvy. U polovodičových susceptorů a nosičů destiček závisí úspěšná depozice na čistotě grafitu, přípravě povrchu, teplotě, tlaku, chemii plynů, přenosu hmoty, geometrii a kompatibilitě s tepelnou roztažností.

Cílem není pouze „pokrýt“ grafit, ale vytvořit vysoce čistý procesní povrch s řízenou tloušťkou, drsností, stechiometrií a integritou rozhraní.

1. Od grafitového substrátu k povrchu připravenému na CVD

Proces začíná výběrem substrátu, obráběním a čištěním.Vysoce čistý izostatický grafitse běžně používá, protože kombinuje obrobitelnost, tepelnou stabilitu a relativně jednotnou mikrostrukturu.

Mezi klíčové faktory substrátu patří čistota, hustota, pórovitost, struktura zrna a koeficient tepelné roztažnosti (CTE). U susceptorů a nosičů destiček je přesnost obrábění stejně důležitá, protože hloubka kapsy, rovinnost, geometrie hran a tloušťka stěny mohou ovlivnit průtok plynu a konečné tepelné chování.

Zjednodušená sekvence je:

Výběr grafitu → Přesné obrábění → Čištění → Příprava povrchu → CVD depozice → Kontrola

Před nanesením musí být povrch čistý a vhodný pro nukleaci. Kontaminace, uvolněné částice nebo lokální poškození povrchu mohou narušit raný růst SiC a později se stát slabými oblastmi, dírkami nebo nestejnoměrnými oblastmi. Příprava podkladu a nanášení nátěru by proto měly být považovány za jeden integrovaný proces.

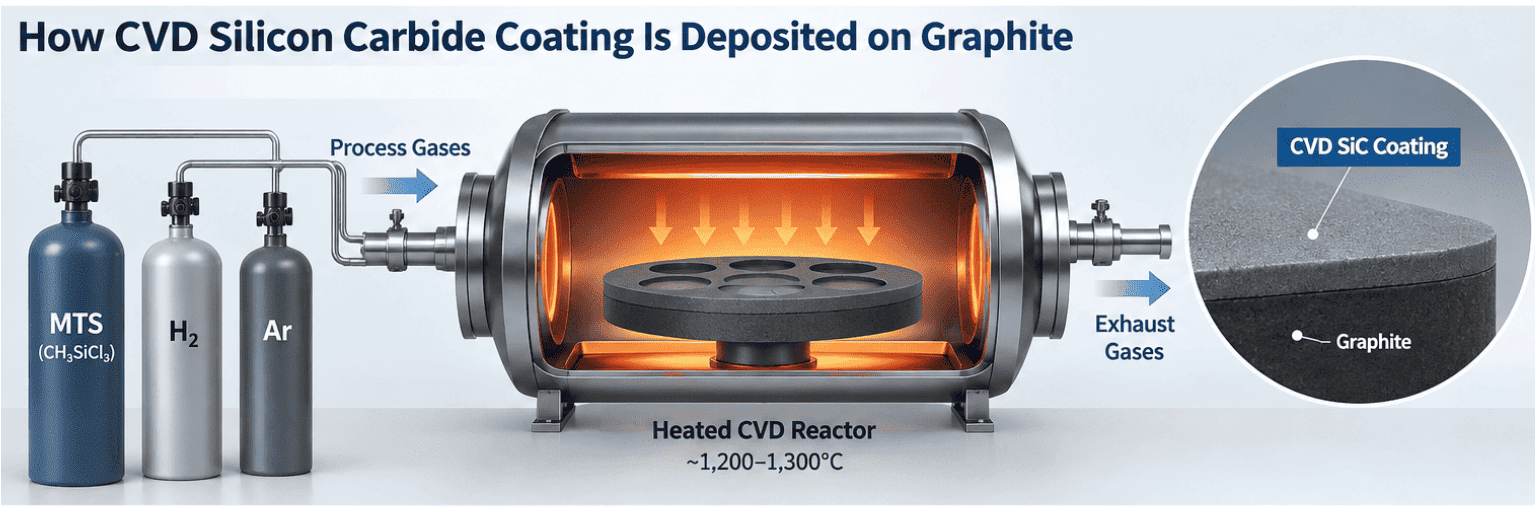

2. Jak vzniká SiC v CVD reaktoru

Široce studovaná cesta používámethyltrichlorsilan (MTS, CH3SiCl3)jako jednozdrojový prekurzor křemíku a uhlíku, s vodíkem a často argonem v plynovém systému. Při vysoké teplotě se MTS rozkládá prostřednictvím reakcí v plynné fázi a povrchových reakcí. Reaktivní částice jsou transportovány přes mezní vrstvu, adsorbují se na horkém povrchu grafitu, reagují a tvoří pevný SiC, zatímco těkavé vedlejší produkty jsou odstraňovány.

Sekvenci ukládání lze zjednodušit takto:

Dodávka prekurzoru → Doprava plynu → Difúze hraniční vrstvy → Povrchová adsorpce → Nukleace → Růst zrna

Komerční CVD depozice SiC na grafitu se běžně provádí výše asi1200 °C; SGL Carbon uvádí typický rozsah1 200–1 300 °Cpro jeho proces.

A 2026Vědecké zprávystudie využívající zkoumaný systém MTS-H21 100–1 350 °Ca identifikoval přechod blízko1180 °Cmezi silnější kontrolou povrchových reakcí a režimem, kde se doprava a difúze stávají stále důležitějšími.

Při nižší teplotě může kinetika povrchových reakcí omezit ukládání. Jak teplota stoupá, rozklad prekurzoru se zrychluje. Jakmile jsou povrchové reakce dostatečně rychlé, stává se transport reaktivních látek přes hraniční vrstvu plynu důležitější.

U komplexních susceptorů je proto také rovnoměrnost povlakuproblém s dynamikou tekutin.

3. Co řídí růst, tloušťku a uniformitu?

Kvalita CVD SiC je určena několika propojenými proměnnými, nikoli jednou „nejlepší“ teplotou.

Teplota silně ovlivňuje morfologii. Ve studii z roku 2026 je depozice blízko1200 °Cprodukovala hustá, dobře definovaná zrna β-SiC za testovaných podmínek, zatímco nadměrná teplota podporovala hrubší struktury.

Stejně důležité je složení plynu. V systému MTS-H2 mění poměr vodíku k MTS reakční cesty obsahující uhlík a křemík. Citovaná studie získala téměř stechiometrický Si/C při anMolární poměr H2/MTS kolem 10za jeho podmínek; toto by mělo být považováno za příklad výzkumu, nikoli za univerzální průmyslový recept.

Tlak a rychlost plynu ovlivňují, jak reaktivní druhy dosáhnou komplexních prvků. Ostré rohy, hluboké kapsy, drážky a stíněné povrchy mohou vyvinout různé místní podmínky hraniční vrstvy, takže povlak stejnoměrný na plochém kuponu se může stát nestejnoměrným na susceptoru s více kapsami.

To je důvodCFD a optimalizace průtoku reaktoremjsou užitečné pro složité polovodičové součásti.

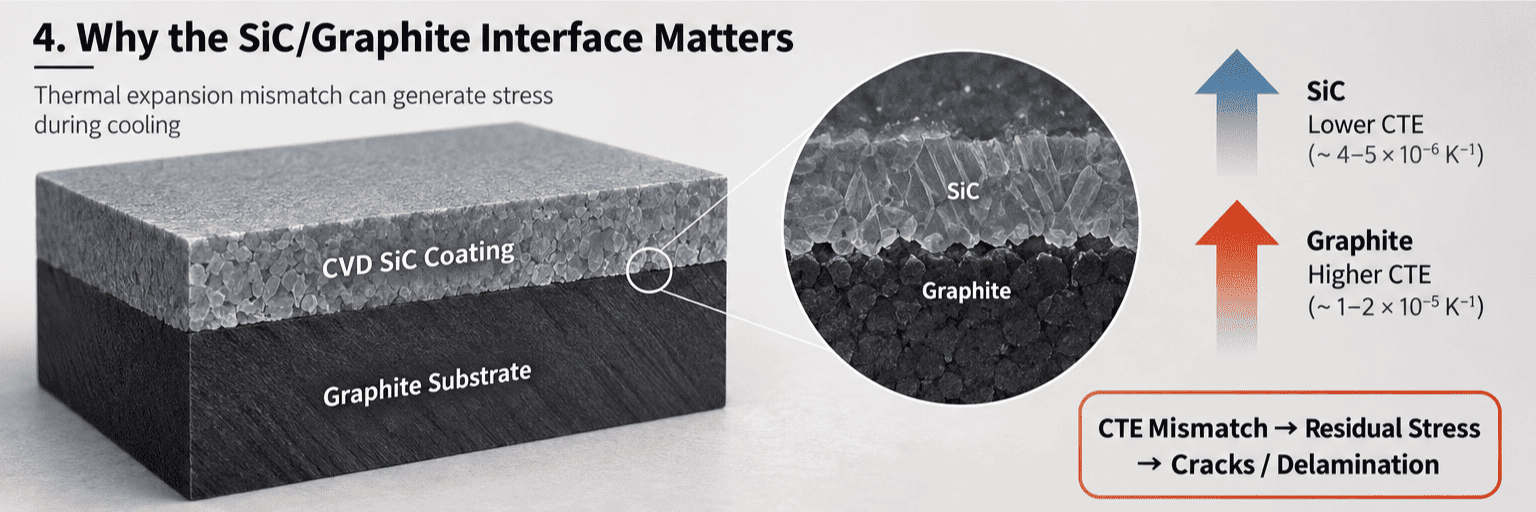

4. Proč je rozhraní SiC/Grafit důležité

Rozhraní SiC/grafit je hlavním určujícím faktorem životnosti povlaku.

SiC se ukládá při vysoké teplotě a součást později prodělává opakované zahřívání a ochlazování během epitaxe nebo MOCVD. Protože grafit a SiC neexpandují identicky, dochází během ochlazování a cyklování ke vzniku tepelné deformace.

Zjednodušená cesta selhání je:

Nesoulad CTE + zbytkové napětí → Mikrotrhlina → Delaminace → Částice / Odkrytý grafit

Dobrý návrh povlaku proto vyžaduje typ grafitu s vhodnou tepelnou roztažností, kontrolovaným stavem povrchu a procesem nanášení, který zabraňuje nadměrnému namáhání.

A 2026Ceramics Internationalstudie zkoumající CVD SiC na grafitu také ukázala, že teplota depozice ovlivňuje mikrostrukturu povlaku a adhezi na rozhraní.

Na tloušťce také záleží. Silnější vrstva může zvýšit ochrannou bariéru, ale může také změnit rozměry součástí a zvýšit nahromaděné napětí. U polovodičových dílů je proto třeba uvažovat tloušťku povlaku společně s geometrií, rovinností, povrchovou úpravou a očekávanými tepelnými cykly.

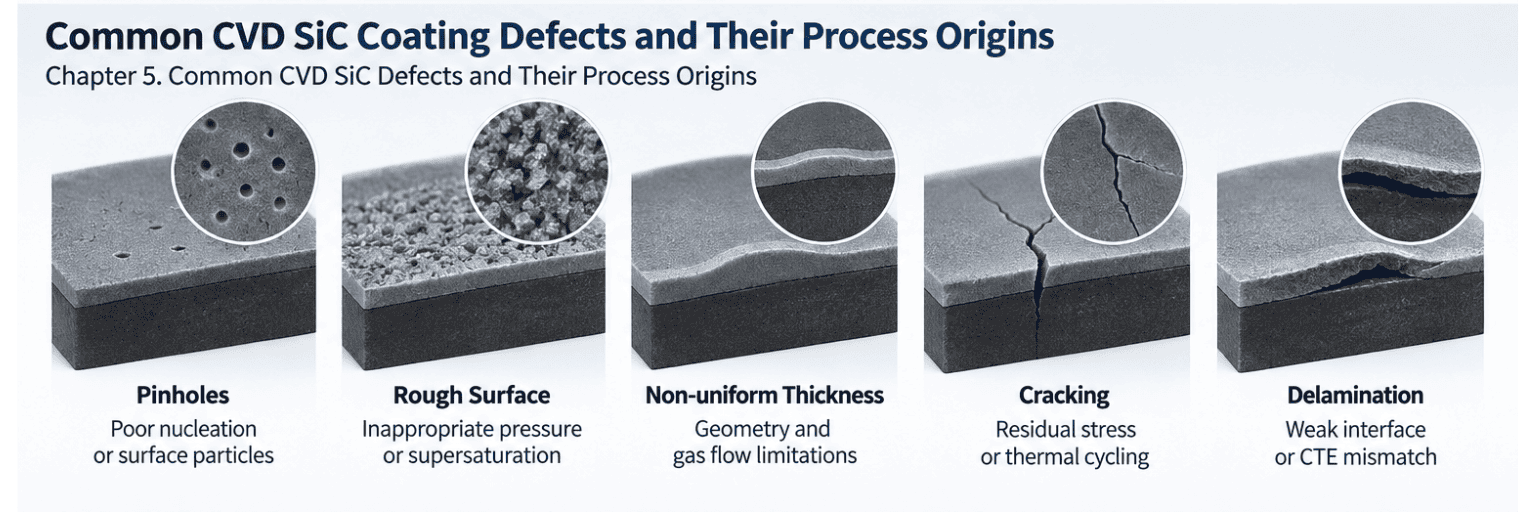

5. Běžné CVD SiC defekty a jejich procesní počátky

Defektům povlaku nejlépe porozumíme spojením viditelného symptomu s jeho růstovým mechanismem.

Schůdky, rohy, slepé oblasti a kapsy plátků mohou narušit proudění plynu. Pokud jsou reaktivní druhy vyčerpány před dosažením stíněné oblasti, může místní rychlost depozice klesnout. Naopak lokálně vysoké přesycení může podporovat hrubý růst nebo růst náchylný k defektům.

Cílem není nejvyšší depoziční rychlost. Povlak polovodičů vyžaduje rovnováhu mezihustota, čistota, stechiometrie, drsnost povrchu, jednotnost tloušťky a integrita rozhraní.

To je zvláště důležité u multikapsových nosičů MOCVD a epitaxních susceptorů, kde mohou existovat různé místní podmínky toku napříč stejnou komponentou.

6. Od CVD povlaku k polovodičové součástce

Po nanesení by měl být povlak hodnocen jako součást hotové součásti spíše než jako izolovaný materiál.

V závislosti na aplikaci může kvalifikace zahrnovat:

l Dnesmírná kontrola a rovinnost;

l Ctloušťka a rovnoměrnost tloušťky;

l Sdrsnost povrchu;

l Mikroskopie na praskliny, dírky nebo abnormální zrna;

l Phase nebo mikrostrukturní analýza;

l Pověření moči;

l Traceability a inspekční dokumentace.

U epitaxe a MOCVD musí povlak také přežít skutečné procesní prostředí. Povlak, který vypadá přijatelně ihned po nanesení, může stále degradovat při opakovaných tepelných cyklech, agresivní chemii čištění nebo místních podmínkách reaktoru.

Inženýrský řetězec lze tedy shrnout takto:

CVD receptura → Struktura povlaku → Kvalita rozhraní → Geometrie součásti → Tepelná / chemická stabilita → Výkonnost procesu plátku

Tento vztah vysvětluje, proč by mělo být specifikováno použití CVD SiC povlakuvýkonově relevantní parametry spíše než samotná nominální tloušťka povlaku.

U susceptoru nebo nosiče plátků musí kvalita povlaku v konečném důsledku spolupracovat s kvalitou grafitu, přesným obráběním a geometrií součástí, aby se podpořilo stabilní tepelné chování, nízká kontaminace a opakovatelné zpracování polovodičů.

FAQ / RFQ

1. Jaký prekurzor se běžně používá pro CVD SiC povlak na grafitu?
Methyltrichlorsilan (MTS) je široce studován, protože obsahuje jak křemík, tak uhlík. Skutečná výrobní chemie a receptury nanášení se liší podle výrobce, reaktoru a aplikace.

2. Jaká teplota se používá k nanášení CVD SiC na grafit?
Komerční a výzkumné procesy běžně fungují při teplotách nad 1200 °C, ale optimální teplota závisí na konstrukci reaktoru, tlaku, chemii prekurzoru, jakosti grafitu a požadované struktuře povlaku.

3. Co řídí rovnoměrnost tloušťky povlaku SiC?
Tok plynu, tlak, geometrie součástí, doba depozice, rozložení teploty a prekurzor transportují veškerou hmotu. Hluboké kapsy, rohy a stíněné povrchy jsou zvláště citlivé na místní podmínky přenosu hmoty.

4. Proč může CVD SiC povlak praskat nebo delaminovat?
Mezi typické přispěvatele patří zbytkové napětí, nesoulad grafit/SiC CTE, neadekvátní příprava rozhraní, mikrostrukturální defekty povlaku a opakované tepelné cykly.

5. Jaké informace by měly být poskytnuty pro CVD SiC povlak RFQ?
Poskytněte 2D výkres nebo 3D model, funkci součásti, model reaktoru, podmínky procesu, požadavek na grafit, tloušťku povlaku, drsnost povrchu, rozměrové tolerance, požadavky na kontrolu a požadované množství.
