CVD povlaky v polovodičové epitaxi: technické parametry, výběr SiC/TaC a kontrola poruch

Autor | Inženýr Nickwu | Inženýr, Advanced Materials Division, Vetek Semiconductor

Zavedení: V epitaxi je potažený grafitový susceptor součástí tepelné, chemické a kontaminační hranice reaktoru. Jeho hodnota nespočívá v samotné tloušťce povlaku, ale v tom, jak důsledně si hotový díl zachovává teplotu plátku, stabilitu povrchu a opakovatelnost prostřednictvím růstových a čisticích cyklů.

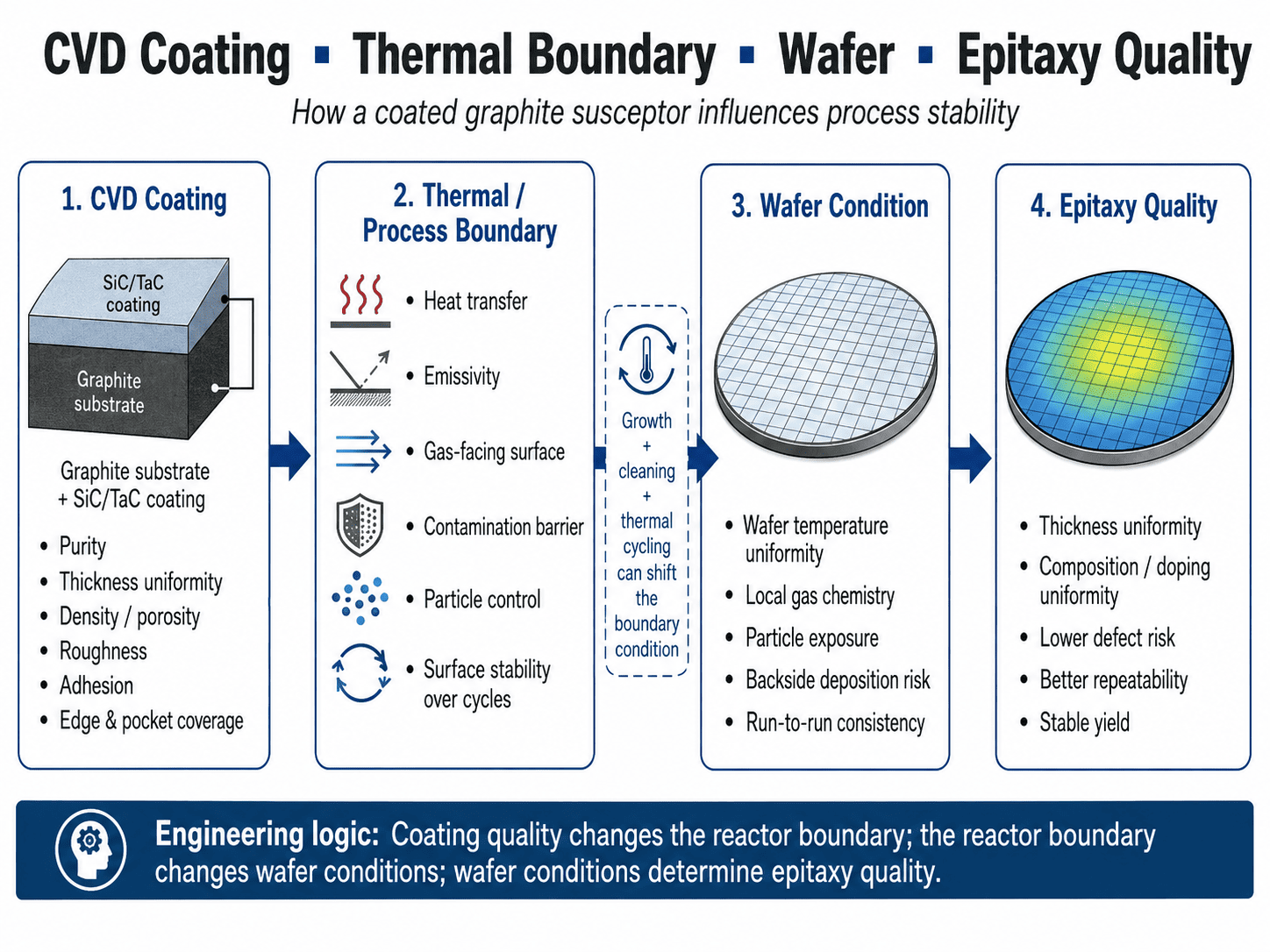

1. CVD povlak jako hranice procesu epitaxe

Základní závěr: I při nezměněné teplotě, tlaku a průtoku plynu může drsnost povlaku, usazeniny, geometrie kapsy nebo degradace rozhraní změnit přenos tepla a chemii povrchu. S potaženým susceptorem by se proto mělo zacházet jako s procesně kritickou součástí reaktoru, nikoli jako s pasivním držákem plátku.

Typické růstové teploty ilustrují zátěž: GaN MOCVD se často pohybuje v blízkosti 1000–1100 °C, epitaxe Si kolem 1050–1200 °C a epitaxe SiC zhruba 1500–1700 °C. Teplota plátku závisí na výkonu ohřívače plus geometrii susceptoru, emisivitě, hloubce kapsy, rotaci a průtoku plynu.

Planetární MOCVD využívá laminární proudění a rotaci více nosičů ke zlepšení tloušťky, složení a rovnoměrnosti dopingu.[1]

2. Parametry CVD SiC a TaC povlaku

Základní závěr: „100 μm povlak“ není úplná specifikace polovodiče. Hustotu, čistotu, mikrostrukturu, drsnost, CTE, distribuci tloušťky, adhezi a kontrolu defektů je třeba posuzovat společně, zejména u kapes, hran, otvorů a stínovaných prvků, kde se může místní depozice lišit.

Inženýrský řetězec je:

CVD poměr teplota / tlak / plyn → růst zrna → hustota / drsnost / napětí → životnost povlaku.

Vyšší tlak zvýšil drsnost a pórovitost, zatímco nadměrná teplota vytvořila hrubší struktury.[3]

3. Tepelná stejnoměrnost a opakovatelnost běhu za chodem

Základní závěr: Povlak se může stát procesně nepřijatelným dříve, než se viditelně odloupne. Posun tloušťky, recese, usazeniny nebo změna drsnosti mohou změnit přenos tepla mezi plátkem a susceptorem a emisivitu, vytvořit teplotní nebo meziběhový posun, zatímco součást stále vypadá mechanicky neporušená.

Tepelná bilance plátků:

Qcelkem = Qvodění + Qzáření + Qkonvekce

Potažený susceptor ovlivňuje tyto pojmy prostřednictvím vlastností materiálu, stavu povrchu a geometrie. Hloubka kapsy je důležitá, protože nahromadění povlaku mění konečnou geometrii uložení destičky.

Nominální 100 μm povlak, který se mění kolem kapsy, může změnit jak místní tepelnou dráhu, tak konečné rozměry. Malá odchylka automaticky nezpůsobí nerovnoměrnost, ale hloubka kapsy po potažení by měla být CTQ.

Během výroby:

růstové usazeniny + čištění + tepelné cykly → drift drsnosti/emisivity → drift teplotní hranice → drift teploty plátku → drift rychlosti růstu/kompozice.

Životnost součástí by proto měla být definována limity procesu – nikoli jednoduše „žádné viditelné poškození“.

4. Výběr CVD SiC vs. CVD TaC

Základní závěr: CVD SiC je praktický základ pro mnoho Si, GaN a SiC epitaxních dílů díky své zralosti, čistotě a kompatibilitě s grafitem. TaC se stává atraktivní, když extrémní teplota nebo chemie bohatá na Si učiní recesi SiC ověřeným mechanismem omezujícím životnost.

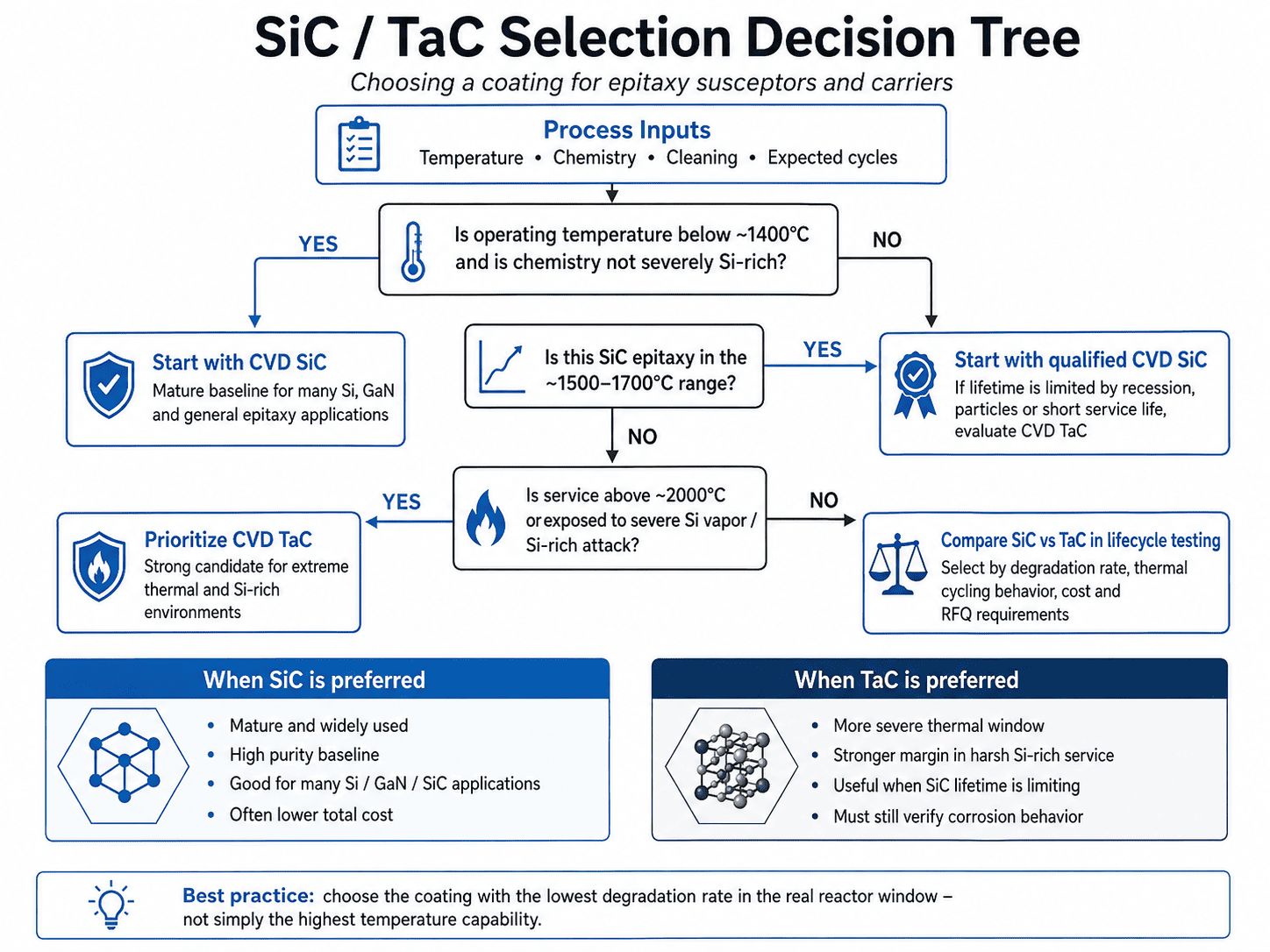

Výběrový rozhodovací strom T < ~1400°C a SiC chemicky kompatibilní?

→ Ano: kvalifikovat CVD SiC.

→ Ne: pokračovat.

SiC epitaxe při ~1500–1700°C?

→ Začněte s osvědčeným SiC. Pokud dominuje recese, částice nebo krátký život, porovnejte TaC.

>2000°C nebo silné vystavení Si-párám?

→ Upřednostněte hodnocení TaC.

TaC není chemicky nezranitelný. Při 1973 K v křemíkových parách vytvořil CVD TaC reakční produkty TaSi2/SiC; zvýšení expozice Si zvýšila hloubku koroze a drsnost.[4] Výběr by proto měl být založen na rychlosti degradace v reálném reaktoru, nikoli pouze na teplotě tání.

5. Mechanismy selhání CVD povlaku

Základní závěr: Většina poruch potažených susceptorů vzniká v důsledku spojeného tepelného namáhání, nerovnoměrnosti depozice, chemické recese a poškození při čištění nebo manipulaci. Analýza selhání by měla spojit viditelný defekt s jeho kořenovým mechanismem a poté s příznakem plátku, místo aby se zastavila u „odlupování povlaku“.

Užitečný vztah prvního řádu tepelného napětí je:

σ ≈ E × Δα × ΔT

kde E je modul povlaku, Δα rozdíl CTE povlaku/substrát a ΔT teplotní výchylka. To je důvod, proč je přizpůsobení grafitu CTE důležité téměř stejně jako čistota povlaku.

Hluboké kapsy, otvory a drážky mohou přijímat různé transportní prekurzory:

lokální tenký/porézní povlak → tepelné/chemické napadení → expozice grafitu → eroze → částice → riziko defektu plátku.

Součást tedy může dosáhnout konce životnosti procesu před koncem mechanické životnosti.

6. Kvalifikace a požadavky na RFQ

Základní závěr: Kvalifikace by měla převést podmínky reaktoru na měřitelné CTQ a ověřit je na hotové geometrii. Samotné materiálové certifikáty jsou nedostatečné; cílem je opakovatelná integrita povlaku, rozměry a tepelné/chemické chování prostřednictvím reprezentativních růstových a čisticích cyklů.

Praktická specifikace by měla obsahovat:

• Materiál: stupeň grafitu, čistota, CTE; potahovací fáze a čistota.
• Povlak: tloušťka, místní limity, drsnost, kritéria dírek/poréznosti, přilnavost nebo kritéria tepelného cyklu.
• Geometrie: hloubka kapsy po potažení, rovinnost/házení, OD/ID, otvory a CTQ související s rotací.
• Proces: velikost plátku, teplota, plyny, tlak, režim ohřevu/rotace, chemie čištění a očekávané cykly.

Doporučené kontrolní body:

Příchozí → definované růstové cykly → čištění → konec životnosti.

Korelace těchto kontrolních bodů s daty částic a plátků je užitečnější než samotná vizuální kontrola.

7. Nejčastější dotazy

Jak tlustý by měl být CVD SiC?

Kolem 100 μm je užitečná reference, nikoli univerzální optimum. Geometrie, přídavek na korozi, napětí a rozměrová tolerance určují cíl.

Vydrží silnější nátěr vždy déle?

Ne. Přidává korozní rezervu, ale může také zvýšit zbytkové napětí a rozměrový posun.

Proč se povlak SiC odlupuje?

Typickými přispěvateli jsou nesoulad CTE, zbytkové napětí, defekty rozhraní, geometrie hran, tepelné cykly, chemické napadení a poškození čištěním.

Kdy by měl TaC nahradit SiC?

Když se prokáže, že vysoká teplota nebo útok bohatý na Si je dominantním limitem životnosti SiC a TaC poskytuje lepší výsledek životního cyklu.

Závěr

Základní závěr: Grafit potažený CVD by měl být kvalifikován jako součást procesu epitaxe. Cílem je stabilní tepelné, chemické a rozměrové chování během výroby, s koncem životnosti definovaným měřitelnými procesními CTQ spíše než samotným viditelným poškozením.

Inženýrský řetězec je:

grafitový substrát → CVD mikrostruktura → hotová geometrie → tepelná/chemická stabilita → opakovatelnost plátku.

Lepší otázka není jen "Jak silný je povlak?" ale "Jak se bude tato součást chovat po opakovaném růstu, čištění a tepelných cyklech a jaká měřitelná hranice definuje její konec životnosti?"

Reference

[1] AIXTRON SE, Planetární princip (MOCVD).

[2] Uhlík SGL, povlak SIGRAFINE® SiC – údaje o materiálu.

[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), „Studie korelace procesu-struktura-vlastnost v CVD-SiC povlakech na grafitových substrátech“.

[4] Hao K. a kol., Vacuum 241, 114677 (2025), „Silicon Vapour Induced Corrosion Mechanisms of CVD TaC Coatings on Graphite Substrates“.

Inženýr Nickwu má 15 let zkušeností v oblasti výzkumu a vývoje CVD povlaků a materiálů pro horké zóny na bázi uhlíku. Vedl projekt zavedení hromadné výroby prvních čínských grafitových komponent potažených TaC používanými v 8palcové SiC epitaxi. Podílel se na mnoha projektech návrhu a analýzy poruch horké zóny pro růst krystalů SiC a je držitelem sedmi patentů na vynálezy souvisejících s materiály horké zóny.
