Co je SiC keramický člun? Specifikace, materiály a aplikace

V polovodičových vysokoteplotních procesech se manipulace, podpora a tepelné zpracování destiček spoléhají na speciální podpůrnou součást - člun na destičky. Jak rostou procesní teploty a zvyšují se požadavky na čistotu a kontrolu částic, tradiční křemenné waferové čluny postupně odhalují problémy, jako je krátká životnost, vysoká míra deformace a špatná odolnost proti korozi.Keramické čluny z karbidu křemíku (SiC).se objevily v této souvislosti a staly se klíčovým nosičem špičkových zařízení pro tepelné zpracování.

Karbid křemíku (SiC) je technický keramický materiál, který kombinuje vysokou tvrdost, vysokou tepelnou vodivost a vynikající chemickou stabilitu.SiC keramika, vytvořené vysokoteplotním slinováním, nejen vykazují vynikající odolnost proti tepelným šokům, ale také si udržují stabilní strukturu a velikost v oxidačních a korozních prostředích. Výsledkem je, že když je vyroben ve formě oplatkového člunu, může spolehlivě podporovat vysokoteplotní procesy, jako je difúze, žíhání a oxidace, což je zvláště vhodné pro tepelné procesy provozované při teplotách nad 1100 °C.

1. Co je to SiC keramický člun?

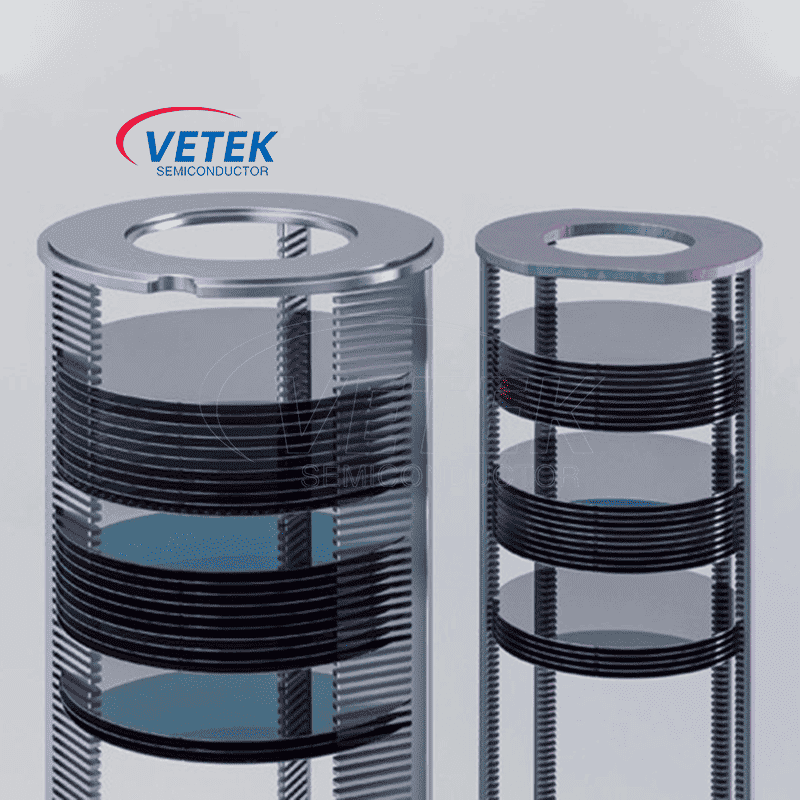

Konstrukce waferových člunů je obvykle navržena s vícevrstvou, paralelní mřížkovou konfigurací, schopnou pojmout desítky nebo dokonce stovky waferů současně. Díky výhodám SiC keramiky při řízení koeficientů tepelné roztažnosti je méně náchylná k tepelné deformaci nebo mikropraskání během vysokoteplotních náběhových a doběhových procesů. Kromě toho lze přísně kontrolovat obsah kovových nečistot, což výrazně snižuje rizika kontaminace při vysokých teplotách. Díky tomu jsou velmi vhodné pro procesy, které jsou extrémně citlivé na čistotu, jako je výroba energetických zařízení, SiC MOSFETů, MEMS a dalších produktů.

2. Křemenné vs SiC vs grafitové oplatkové čluny: Porovnání materiálů

Ve srovnání s tradičními čluny z křemenných plátků mají keramické plátkové čluny z karbidu křemíku obvykle životnost 3-5krát delší za podmínek vysoké teploty a častého tepelného cyklování. Jejich vyšší tuhost a odolnost proti deformaci umožňují stabilnější vyrovnání plátků, což pomáhá zlepšit výtěžnost. Ještě důležitější je, že materiály SiC si zachovávají minimální rozměrové změny během častých cyklů zahřívání a ochlazování, což snižuje odlamování okraje plátku nebo odlupování částic způsobené deformací plátkového člunu.

3. Typy materiálů člunových plátků z karbidu křemíku

Ne všechny čluny na oplatky SiC jsou vyráběny ze stejné jakosti keramiky. Různé výrobní postupy vytvářejí odlišné mikrostruktury a výkonnostní charakteristiky.

3.1 rekrystalizovaný karbid křemíku (RSiC)

Rekrystalizovaný SiC se používá v technických součástech z vysokoteplotní keramiky. V závislosti na jakosti může vykazovat významnou otevřenou pórovitost, kterou je třeba vzít v úvahu při hodnocení kontaminace, čištění a kompatibility procesu.

3.2 Slinutý karbid křemíku (SSiC)

Beztlakově slinutý SiC může poskytnout hustou keramickou strukturu s vysokou tvrdostí, mechanickou pevností a dobrým tepelným výkonem. Skutečné vlastnosti závisí na složení, procesu slinování a jakosti materiálu.

3.3 Reakčně vázaný karbid křemíku (RBSiC / SiSiC)

Reakčně vázaný SiC obecně obsahuje zbytkovou křemíkovou fázi. To může ovlivnit maximální provozní teplotu a chemickou kompatibilitu, takže jeho provozní limity by neměly být považovány za identické s limity RSiC nebo SSiC.

3.4 Nosiče grafitových plátků potažené SiC

Nosič grafitových plátků potažený SiC je konstrukce odlišná od monolitického člunu s keramickým plátkem SiC.

Využívá grafitový substrát chráněný naneseným povlakem SiC. Takové návrhy mohou nabízet výhody ve specifických prostředích tepelného zpracování, ale je třeba vyhodnotit integritu povlaku, exponované okraje a potenciální kontaminaci.

4. Výhled do budoucna

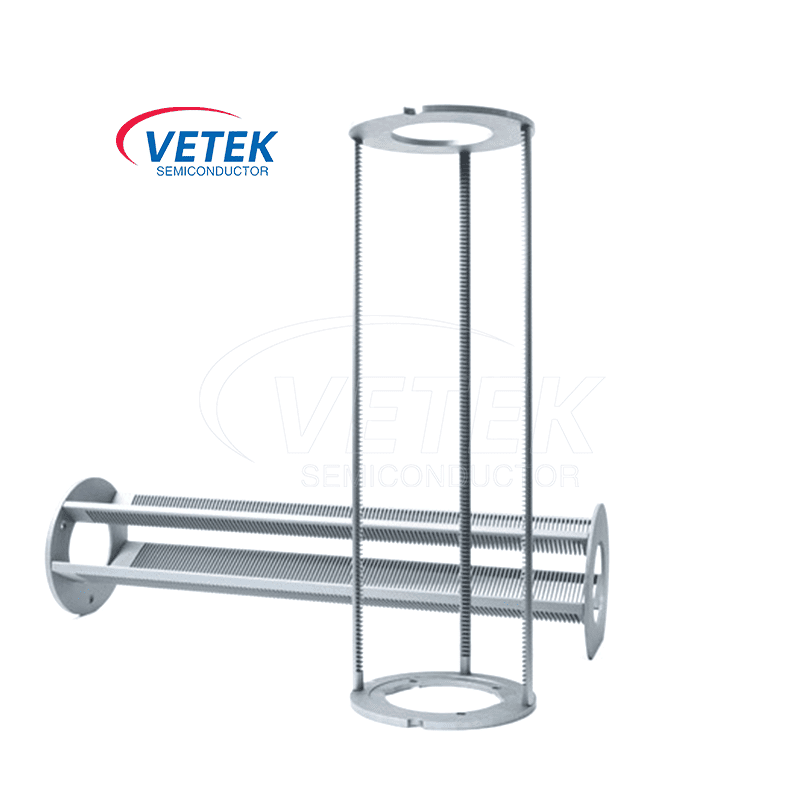

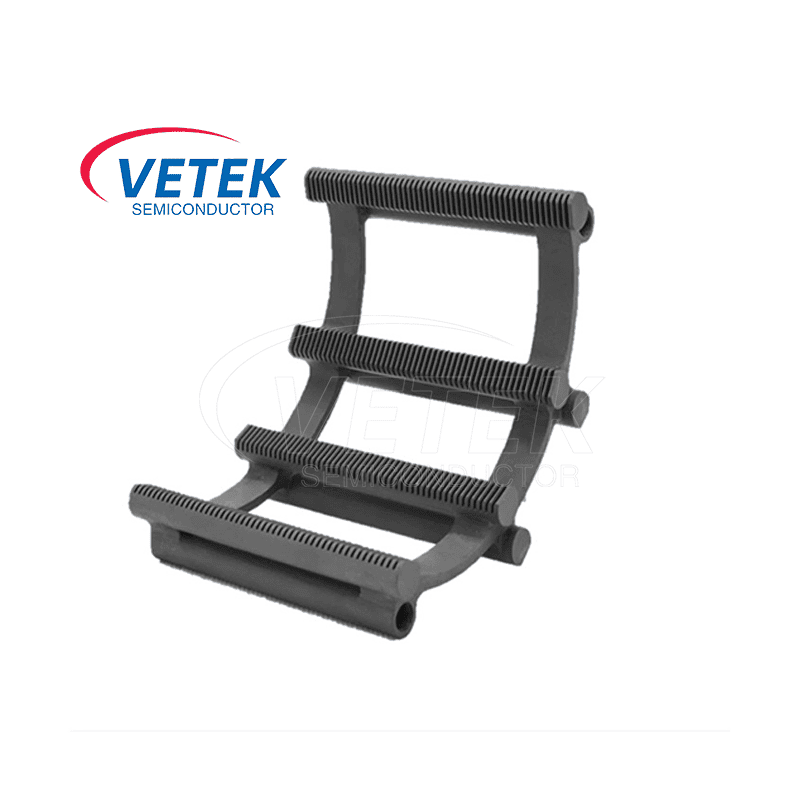

V průmyslových aplikacích se keramické destičky z karbidu křemíku postupně stávají preferovanou volbou pro špičkové výrobce zařízení v procesech tepelného zpracování, od tradičních křemíkových zařízení po polovodičové materiály třetí generace. Jsou vhodné nejen pro různá zařízení pro tepelné zpracování, jako jsou vertikální trubkové pece a horizontální oxidační pece, ale jejich stabilní výkon ve vysokoteplotním a vysoce korozivním prostředí také poskytuje silnější záruky pro konzistenci procesu a kapacitu zařízení.

Postupná popularizace keramických plátků z karbidu křemíku znamená zrychlení pokročilých keramických materiálů, které pronikají do nosných součástí jádra polovodičových zařízení. Ve srovnání s tradičními křemennými materiály poskytují jejich výhody ve vysokoteplotní stabilitě, strukturální tuhosti a odolnosti proti tepelné únavě spolehlivý materiálový základ pro pokračující vývoj vyšších teplot a přísnější procesní okna. V současné době jsou 6palcové a 8palcové keramické destičky z karbidu křemíku široce používány v procesech hromadné výroby tepelného zpracování energetických zařízení v polovodičovém průmyslu.

Specifikace 12 palců se postupně zavádí do špičkových procesů a pokročilých výrobních linek a stává se důležitým směrem pro další fázi spolupráce zařízení a materiálů. Zároveň 2-4palcové waferové čluny nadále hrají roli ve výzkumných platformách a specifických procesních scénářích, jako je zpracování substrátu LED a ověřování procesu. Čluny s keramickými destičkami z karbidu křemíku budou demonstrovat větší výhody ve stabilitě, kontrole velikosti a kapacitě destiček, což pohání nepřetržitý vývoj související technologie keramických materiálů.

Nejčastější dotazy

1. Jaká je hlavní funkce oplatkového člunu?

Lodička na destičky drží polovodičové destičky v přesně rozmístěných pozicích během zpracování v peci. Jeho hlavní funkce jsou mechanická podpora, vyrovnání plátků a kompatibilita s tepelným a chemickým procesním prostředím.

2. Jaký je rozdíl mezi člunem na oplatky SiC a člunem z křemenných plátků?

Keramické destičky z SiC obecně poskytují vyšší tepelnou vodivost a vyšší mechanickou schopnost při vysokých teplotách pro vhodné jakosti. Lodičky z křemenných plátků mají mnohem nižší tepelnou roztažnost a jsou široce používány v zavedených procesech čistých polovodičových pecí. Preferovaný materiál závisí na provozních podmínkách.

3. Jakou teplotu odolá člun z keramických plátků SiC?

Neexistuje žádný jednotný teplotní limit pro všechny keramické čluny SiC. Maximální provozní teplota závisí na jakosti SiC, atmosféře pece, mechanickém zatížení, době působení a tepelném cyklování. Hotový komponent musí být kvalifikovaný pro zamýšlené procesní podmínky.

4. Jsou čluny na oplatky SiC vhodné pro difúzi a oxidaci?

Ano, vhodně vybrané a kvalifikované keramické destičky SiC lze použít v difúzních a oxidačních aplikacích. Musí být ověřena chemie materiálu, čistota povrchu, mechanické provedení a kompatibilita s procesními plyny.

5. Lze čluny z keramických oplatek SiC přizpůsobit?

Čluny na oplatky lze konstruovat pro různé konfigurace pece, rozměry plátků, počty drážek, rozteče a geometrie podpěr, v závislosti na výrobní proveditelnosti a ověření návrhu.

6. Jaký je rozdíl mezi čluny z pevných SiC a grafitových plátků potažených SiC?

Pevné keramické destičky z SiC používají keramické tělo, zatímco grafitové nosiče potažené SiC používají grafitový substrát s ochrannou vrstvou SiC. Jejich tepelná odezva, mechanismy selhání, rizika kontaminace a provozní limity jsou různé.

7. Co způsobuje tvorbu částic v waferových člunech?

Mezi možné příčiny patří mechanické otěry, nevhodná geometrie kontaktu plátků, nahromadění usazeného filmu, tepelné poškození, povrchové vady a kontaminace během manipulace nebo čištění. Analýza hlavních příčin by měla vzít v úvahu nosný materiál a skutečný proces pece.
