Co je Halfmoon v reakční komoře LPE?

V systémech epitaxe z karbidu křemíku (SiC) zůstává mnoho klíčových součástí reaktoru mimo průmysl výroby polovodičů neznámých. Jednou z těchto součástí je „Halfmoon“, konstrukční část na bázi grafitu běžně používaná uvnitř reakčních komor LPE.

Ačkoli Halfmoon není samotný nosič plátků, hraje důležitou roli při udržování stability reaktoru během vysokoteplotních procesů epitaxního růstu. S tím, jak se výroba polovodičů SiC posouvá směrem k větším waferům a přísnější kontrole procesu, jsou konstrukce a materiálové vlastnosti vnitřních součástí reaktoru stále důležitější.

Pochopení reakční komory LPE

LPE (Liquid Phase Epitaxy) je technika růstu krystalů používaná při výrobě polovodičů. V SiC epitaxních systémech pracuje reakční komora za extrémně náročných podmínek zahrnujících:

• Vysoké teploty
• Reaktivní procesní plyny
• Dlouhé tepelné cykly
• Přísná kontrola kontaminace
• Požadavky na stabilní průtok plynu

Moderní systémy epitaxe SiC, jako jsou reaktory LPE, se do značné míry spoléhají na stabilní struktury tepelného pole a řízení toku plynu uvnitř reakční komory. I malé odchylky v rozložení teploty nebo rovnoměrnosti proudění plynu mohou přímo ovlivnit kvalitu epitaxní vrstvy a konzistenci plátku.

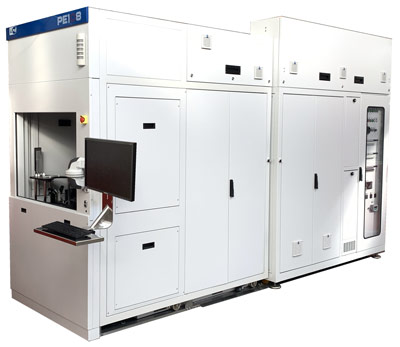

Epitaxní reaktor LPE PE1O6 SiC, horizontální hot-wall systém používaný pro pokročilý růst SiC plátků.

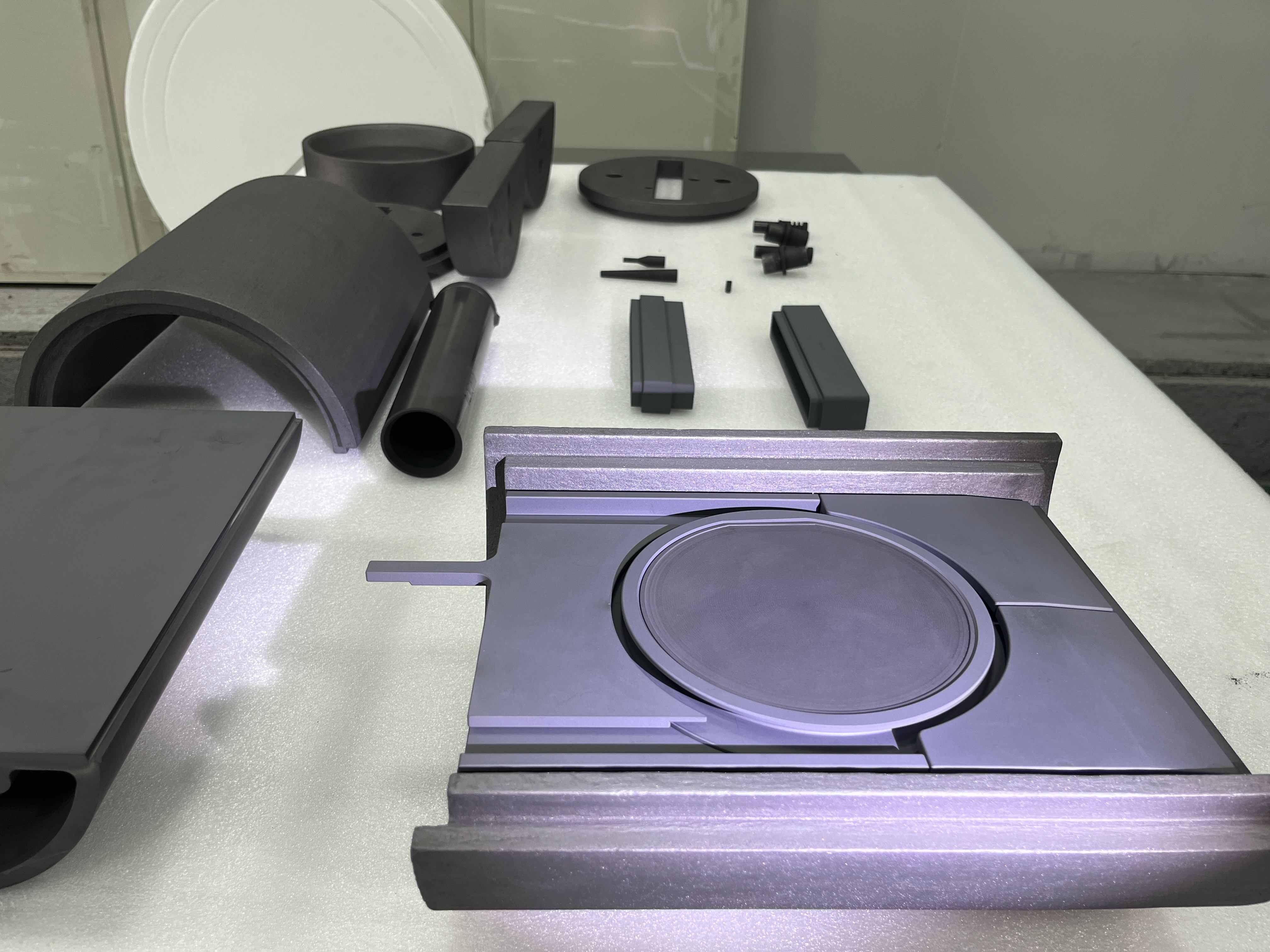

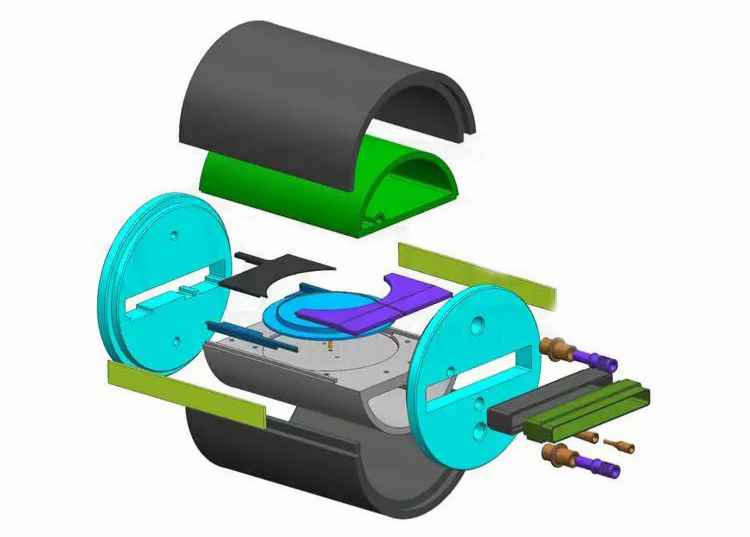

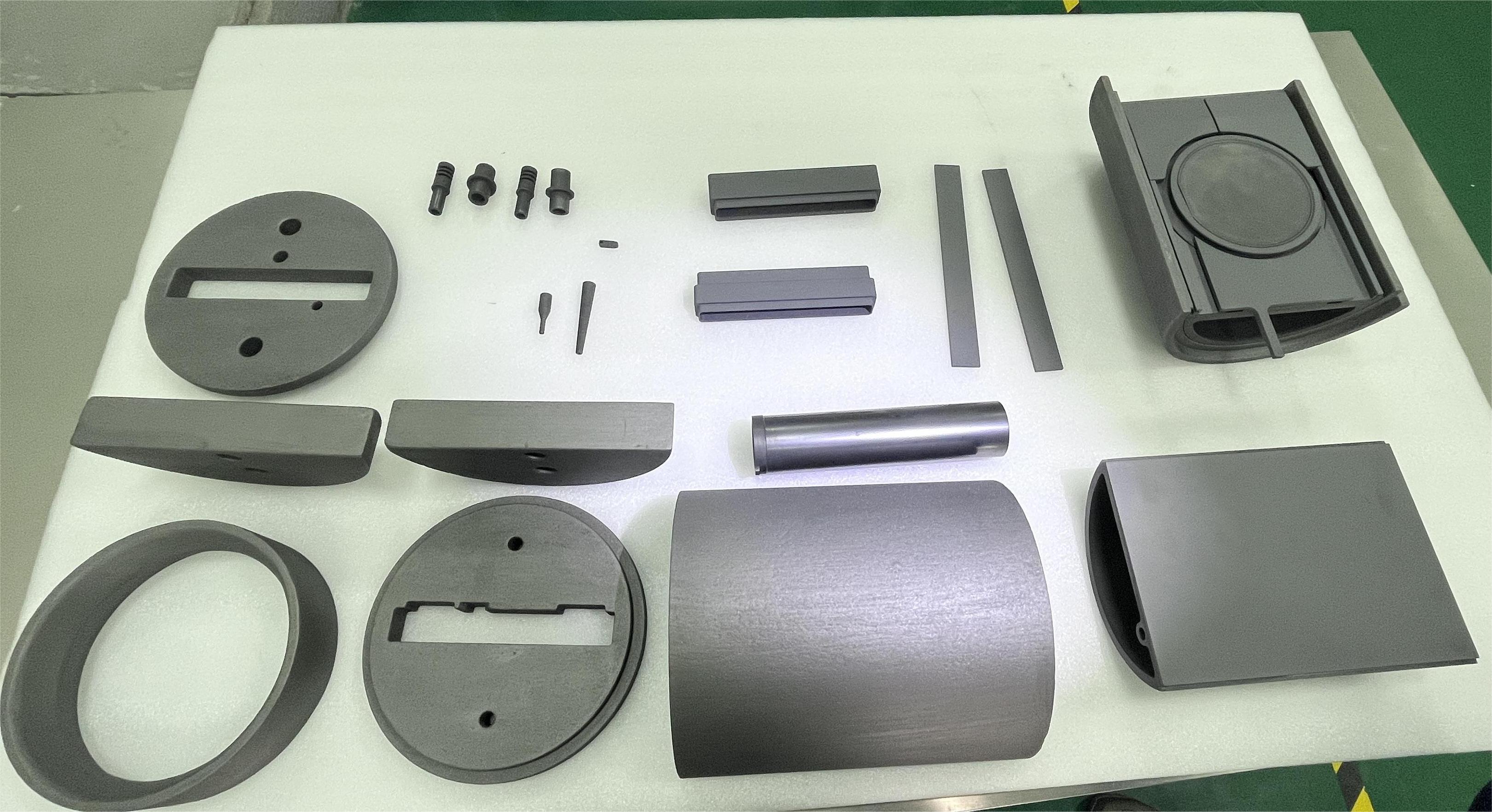

Uvnitř komory spolupracuje několik komponent na bázi grafitu a vytvářejí řízené tepelné a chemické prostředí pro epitaxní růst. Halfmoon je jednou z těchto podpůrných konstrukčních součástí.

Proč se tomu říká "Halfmoon"?

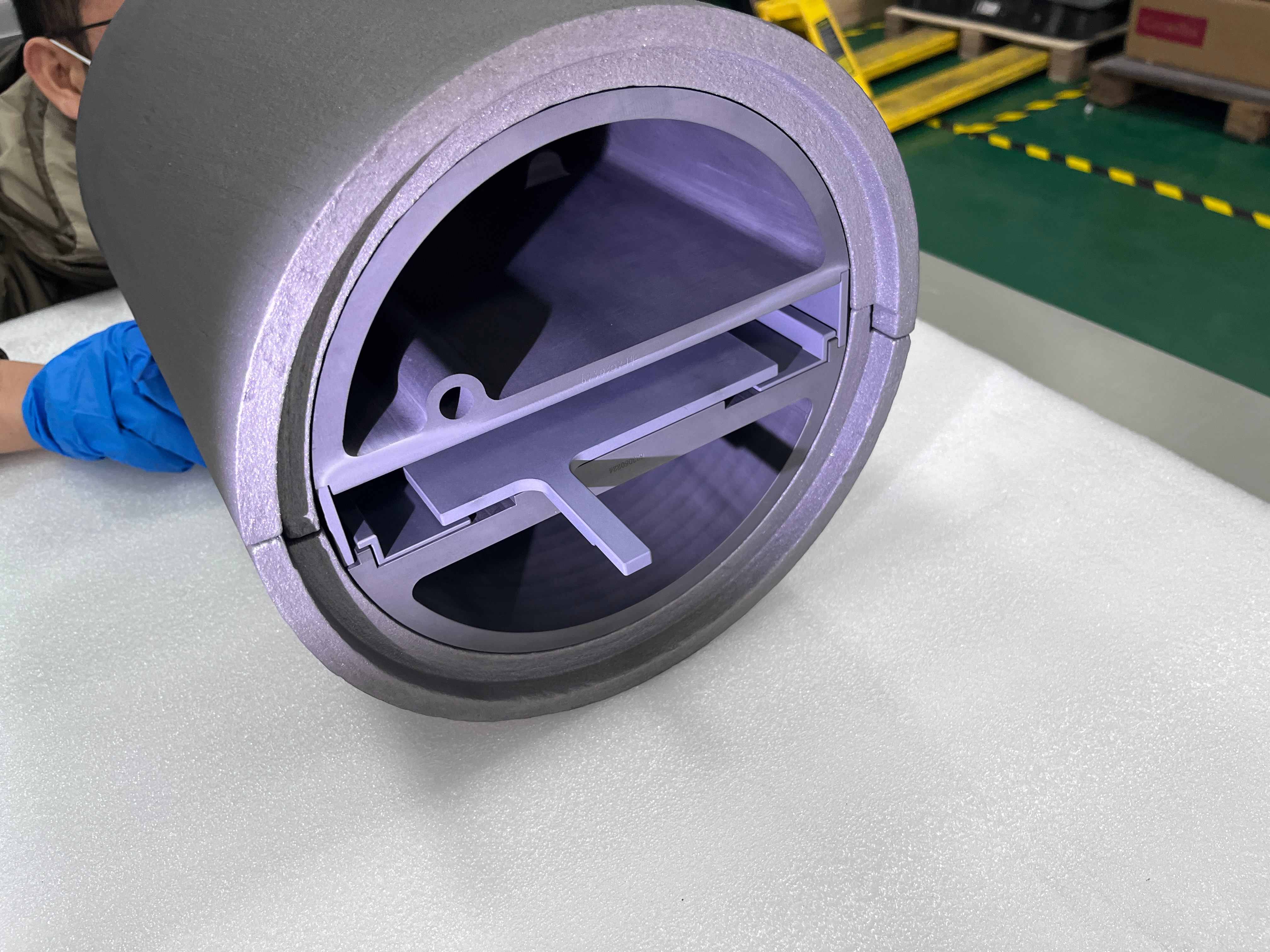

Díl má svůj název především podle tvaru. V mnoha reaktorech LPE vypadá součástka podobně jako půlkruhová nebo srpkovitá struktura, když je instalována kolem oblasti horké zóny.

Různí výrobci zařízení používají mírně odlišné konstrukce. Některé části Halfmoon jsou tlustší, některé obsahují další podpůrné konstrukce a některé jsou přímo spojeny s rotujícími sestavami uvnitř komory.

Ve skutečných reaktorových systémech je geometrie obvykle optimalizována společně s tepelným polem a uspořádáním komory spíše než podle jednoho univerzálního standardu.

Funkce složky Halfmoon

Ačkoli se konstrukce reaktorů liší, součásti Halfmoon běžně přispívají k několika důležitým funkcím.

1. Podpůrné konstrukce reaktoru

Uvnitř epitaxního reaktoru se mnoho grafitových částí během zahřívacích cyklů opakovaně roztahuje a smršťuje. Z tohoto důvodu se mechanická stabilita vnitřních nosných součástí stává důležitou při dlouhých výrobních sériích.

V některých konstrukcích reaktorů Halfmoon pomáhá udržovat relativní polohu blízkých komorových struktur za provozních podmínek vysoké teploty. I nepatrná deformace může ovlivnit vyrovnání komory nebo opakovatelnost procesu.

2. Podpora stability toku plynu

Chování toku plynu uvnitř SiC reaktoru je složitější, než se zdá zvenčí. Při vysoké teplotě mohou i relativně malé strukturální změny uvnitř komory změnit místní podmínky proudění.

V závislosti na platformě reaktoru může Halfmoon nepřímo ovlivnit, jak se procesní plyny pohybují v oblasti horké zóny. To je jeden z důvodů, proč je geometrie vnitřní komory často pečlivě optimalizována během vývoje reaktoru.

3. Koordinace tepelného pole

Moderní epitaxní systémy vyžadují pečlivě kontrolované teplotní gradienty. Uspořádání grafitových složek uvnitř komory ovlivňuje distribuci tepla a tepelnou účinnost.

Složky Halfmoon mohou nepřímo ovlivnit:

• Odraz tepla
• Tepelná bilance
• Lokální teplotní stabilita
• Výkon tepelného stínění

To se stává stále důležitějším pro zpracování velkých plátků.

4. Podpůrné mechanické rotační systémy

Některé systémy LPE používají rotující sestavy ke zlepšení rovnoměrnosti ukládání během epitaxního růstu. V těchto konfiguracích může být Lower Halfmoon integrován s blízkými rotačními nebo podpůrnými strukturami uvnitř komory.

Mechanické požadavky mohou být poměrně náročné, protože reaktor musí pracovat nepřetržitě jak za podmínek vysoké teploty, tak za chemicky reaktivních podmínek.

Proč je grafit stále široce používán v reaktorových systémech

I dnes zůstává grafit jedním z nejpraktičtějších materiálů pro aplikace polovodičového tepelného pole. Je relativně lehký, lze jej obrábět do složitých tvarů a zachovává si stabilní vlastnosti při teplotách, kdy by mnoho kovů selhalo.

Pro výrobce reaktorů je další výhodou, že grafit dobře reaguje na přesné obrábění, což je důležité pro komponenty instalované uvnitř úzkých komorových prostorů.

Současně má holý grafit také omezení. Při dlouhodobém vystavení reaktivním procesním plynům a opakovaným tepelným cyklům může povrch postupně degradovat nebo vytvářet částice. Z tohoto důvodu se nyní v moderních SiC epitaxních systémech běžně používají potažené grafitové struktury.

Role CVD SiC povlaku

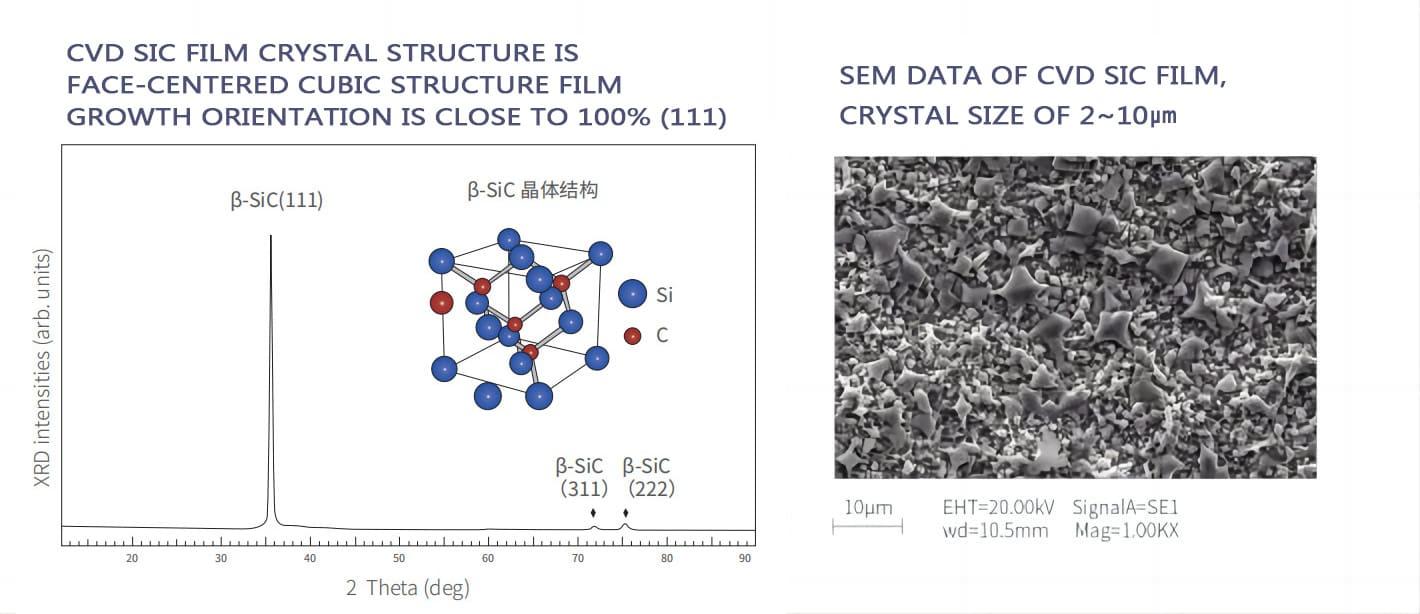

Povlak CVD SiC (Chemical Vapour Deposition Silicon Carbide) je široce používán na součástech grafitových reaktorů v systémech SiC epitaxe.

Povlak vytváří na grafitovém povrchu hustou ochrannou vrstvu, která pomáhá zlepšit:

• Odolnost proti korozi
• Povrchová čistota
• Odolnost proti opotřebení
• Výkon tepelného šoku
• Stabilita procesu

Grafitové komponenty potažené SiC se nyní běžně vyskytují v:

• Susceptory
• Nosiče oplatek
• Komorové vložky
• Komponenty proudění plynu
• Shromáždění Halfmoon

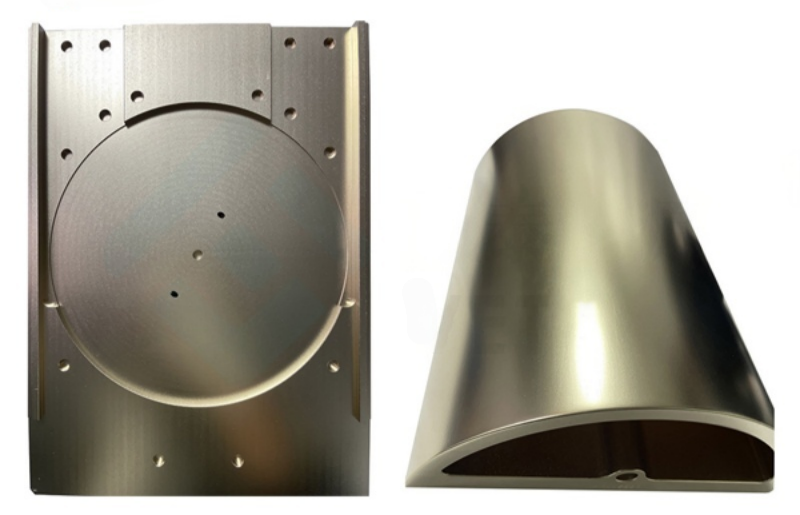

Proč více společností studuje povlaky TaC

V posledních letech začal povlak TaC přitahovat větší pozornost v pokročilých aplikacích polovodičového tepelného pole, zejména ve vysokoteplotních procesech SiC.

Jedním z důvodů je, že některé systémy růstu krystalů nové generace fungují za podmínek, kdy konvenční nátěrové materiály mohou čelit většímu tepelnému a chemickému namáhání během dlouhých procesních cyklů.

Ve srovnání s tradičními povlaky SiC vykazuje TaC obecně silnější chemickou stabilitu při extrémně vysokých teplotách. Z tohoto důvodu výzkumníci a výrobci zařízení pokračují v hodnocení jeho potenciálu pro budoucí systémy vysokoteplotních reaktorů.

Tepelně izolační materiály kolem reaktoru

Kromě konstrukčních grafitových dílů ovlivňují výkon reaktoru také tepelně izolační materiály.

Polovodičové systémy často používají:

• Měkká grafitová plsť
• Tuhá grafitová plsť
• Plsť z uhlíkových vláken na bázi PAN
• Uhlíkové kompozitní izolační materiály

Tyto materiály pomáhají snižovat tepelné ztráty a udržovat stabilní rozložení teploty během dlouhých růstových cyklů.

Zvyšující se požadavky na moderní SiC epitaxi

Jak se průmysl SiC posouvá k 200mm waferovým platformám, vnitřní součásti reaktoru čelí stále přísnějším požadavkům na tepelnou stabilitu, rozměrovou přesnost a kontrolu kontaminace.

Rychlý vývoj elektrických vozidel, systémů obnovitelné energie a vysokofrekvenční výkonové elektroniky zrychluje poptávku po destičkách SiC.

Vzhledem k tomu, že se velikosti plátků zvyšují ze 4 palců na 6 palců a 8 palců, musí součásti reaktoru splňovat přísnější požadavky na:

• Rozměrová přesnost
• Jednotnost povlaku
• Tepelná stabilita
• Kontrola čistoty
• Mechanická spolehlivost

Dokonce i podpůrné komponenty komory, jako jsou sestavy Halfmoon, jsou stále technicky náročnější.

Závěr

Halfmoon se může jevit jako relativně jednoduchá grafitová struktura uvnitř reakční komory LPE, ale přispívá k několika důležitým aspektům provozu reaktoru, včetně tepelné stability, koordinace proudění plynu a mechanické podpory.

Jeho vývoj také odráží širší trendy ve výrobě polovodičů: vyšší teploty, čistší procesy, větší wafery a pokročilejší materiálové inženýrství.

Vzhledem k tomu, že se technologie epitaxe SiC neustále vyvíjí, součásti reaktoru a technologie povlakování se pravděpodobně stanou ještě specializovanějšími a budou se řídit výkonem.
