Jak vyřešit vysokou variaci mezi kapsami a kapsami ve vícekapsových silikonových epitaxních grafitových susceptorech?

Optimalizační řešenín pro vysoce přesné CVD SiC potažené susceptory

Řešení problému nestejnoměrnosti tloušťky filmu způsobené vysokou odchylkou od kapsy po kapsu (1,4 %) u vícekapsových silikonových epitaxních grafitových susceptorů, VeTek Semiconductor zlepšil rovinnost susceptoru na <0,08 mm a snížil odchylky od kapsy po kapsu na 0,69 % díky výraznému zesílení CVD simulace epitaxního pole s vysokou přesností toku v peci. výnos.

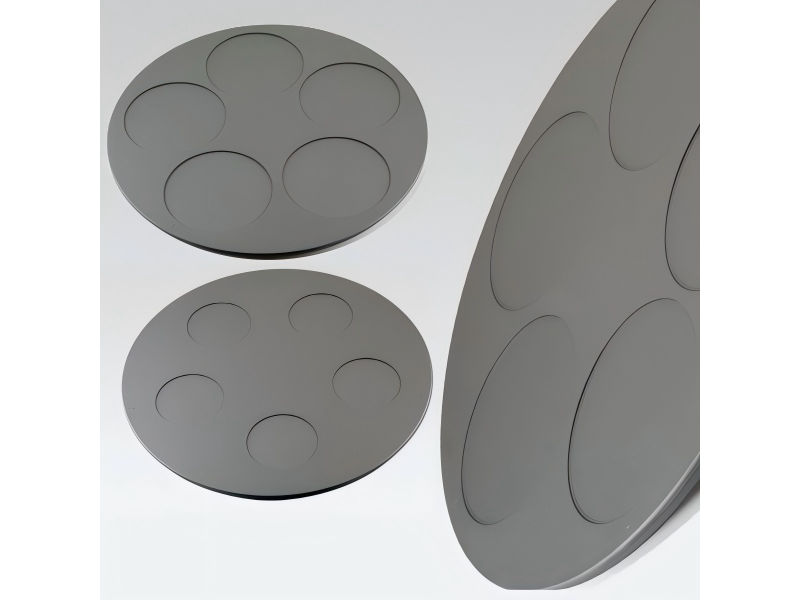

Vícekapsové silikonové epitaxní grafitové susceptory s vysoce přesným CVD SiC povlakem

I. Shrnutí

Během výroby křemíkové epitaxe s více kapsami čelil náš klient (slévárna polovodičových destiček) dlouhodobým problémům s vysokou variabilitou tloušťky epitaxní vrstvy mezi kapsou a kapsou (původní údaje: 1,4 %). To vážně ovlivnilo konzistenci epitaxního plátku a výtěžnost zařízení. Provedením 3D numerické simulace a analýzy vnitřní dynamiky tekutin a tepelných polí uvnitř CVD epitaxní pece v kombinaci s optimalizací struktury nástrojů a vysoce přesnou technologií povlakování karbidu křemíku s chemickým nanášením v parách (CVD SiC) tým VeTek Semiconductor výrazně zlepšil povrchovou rovinnost vícekapsového křemíkového epitaxe z <0.08 mm na grafitový graf. Po těchto vylepšeních se změna tloušťky filmu klienta od kapsy po kapsu drasticky snížila na 0,69 %, čímž se dosáhlo kvalitativního skoku v rovnoměrnosti tloušťky filmu.

Porovnání klíčových metrik výkonu

II. Zázemí zákazníka: Hledání vysoce konzistentních řešení epitaxní výroby

Základní perspektiva: Při výrobě velkorozměrových křemíkových epitaxí s mnoha kapsami se i nepatrné deformace susceptoru zvětšují drahými ztrátami ve výtěžnosti čipu.

Klientem v tomto partnerství je přední slévárna 8palcových/12palcových napájecích zařízení a silikonových epitaxních plátků, primárně vyrábějící tlustovrstvé silikonové epitaxní pláty používané ve vysokonapěťových MOSFETech, IGBT a automobilové elektronice. Vzhledem k tomu, že následní zákazníci požadují stále přísnější konzistenci elektrických parametrů čipu, tloušťka epitaxní vrstvy a jednotnost měrného odporu se staly základními metrikami pro hodnocení kvality epitaxních plátků. Klient využívá vícekapsové CVD silikonové epitaxní reaktory schopné zpracovávat více křemíkových plátků současně v jednom běhu. V důsledku prodlouženého vysokoteplotního tepelného cyklování a eroze proudění plynu však jejich původní grafitové susceptory již nemohly splňovat požadavky na vysoce přesný proces týkající se variací a plochosti od kapsy ke kapse.

III. Výzvy a bolesti: Velká variabilita od kapsy po kapsu způsobuje nerovnoměrnost tloušťky filmu

Hlavní perspektiva: Nadměrné tolerance plochosti grafitového susceptoru přímo narušují tepelnou vodivost a distribuci pole proudění plynu uvnitř pece CVD, což způsobuje výrazné změny tloušťky mezi kapsami.

Během CVD epitaxního růstu křemíku se prekurzorové plyny (jako je SiHCl3/SiH4) ukládají při vysokých teplotách na povrchu plátku za vzniku jednokrystalové epitaxní vrstvy. Grafitový susceptor působí nejen jako nosič, ale také hraje kritickou roli při rovnoměrném vedení tepla a vedení proudového pole. Mezi konkrétní technické překážky, kterým klient čelil, patřily:

1. Variace tloušťky filmu od kapsy po kapsu dosáhla až 1,4 %, což ovlivnilo celkovou jednotnost plátku

V důsledku mikrodeformací na povrchu po delším používání vykazovaly klientské originální vícekapsové grafitové susceptory nepatrné rozdíly v hloubce vybrání kapsy a účinnosti tepelného záření mezi jednotlivými kapsami. Skutečná měření odhalila údaje o odchylkách od kapsy po kapsu až 1,4 %. Tato nesrovnalost přímo vedla k nekonzistentním rychlostem růstu epitaxní vrstvy napříč křemíkovými pláty umístěnými v různých kapsách v rámci stejné šarže, což mělo za následek nadměrnou odchylku tloušťky filmu.

2. Plochost susceptoru pod <0,20 mm způsobila hraniční tepelné pole a turbulence průtokového pole

Rovinnost původních susceptorů mohla být zachována pouze na úrovni <0,20 mm. V prostředí epitaxe s vysokou teplotou 1100°C–1200°C způsobuje nerovný povrch tok reakčního plynu, který vytváří lokalizované víry a vytváří nerovnoměrné mezery mezi susceptorem a indukčním ohřívačem. To následně vyvolalo nerovnoměrná tepelná pole po povrchu, zhoršující kolísání tloušťky filmu.

Analýza bodů bolesti a technického mechanismu

IV. Řešení VeTek na míru: CVD Flow Field Simulation & Ultra-High Precision Tooling Optimization

Základní perspektiva: Optimalizace proudění a tepelných polí prostřednictvím numerické simulace v kombinaci s mikronovým přesným CNC obráběním a vysoce čistým hustým CVD SiC povlakem zásadně mění výkon susceptoru.

Pro vyřešení klientových variací a plochých míst provedl tým inženýrů VeTek Semiconductor hodnocení na místě, extrahoval provozní parametry reaktoru a navrhl plně přizpůsobené komplexní optimalizační řešení:

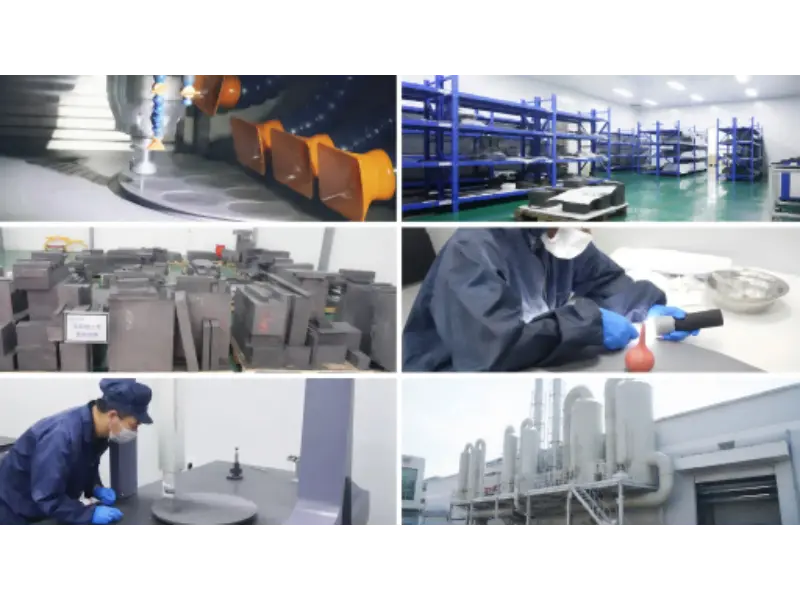

Pokročilé přesné obrábění, čisté prostory a zařízení pro kontrolu kvality VeTek Semiconductor

1. Simulace vnitřního proudění a tepelného pole CVD pece

Pomocí ANSYS Fluent byly provedeny 3D numerické simulace pro rychlost proudění plynu, tloušťku mezní vrstvy a tepelný přenos tepla zářením uvnitř CVD reaktoru. Na základě modelovacích analýz byly přepracovány poloměry přechodu okraje kapsy a struktury drážek vedoucích plyn na povrchu susceptoru, což umožnilo reakčním plynům udržovat vysoce konzistentní režim laminárního proudění nad každou kapsou a eliminovat lokalizované víry.

2. Vysoce přesné obrábění grafitového substrátu a optimalizace nástrojů

Jako podkladový materiál byl vybrán izotropní izostatický grafit s vysokou hustotou a vysokou čistotou ve spojení s modernizovaným 5osým CNC nástrojem pro přesné obrábění. Zdokonalením řízení upínacího napětí a trajektorií dráhy nástroje během zpracování byla rovinnost susceptoru po obrábění přísně kontrolována z <0,20 mm na <0,15 mm, přičemž povrchy susceptorů nejvyšší třídy dosáhly průlomové rovinnosti <0,08 mm.

3. Patentovaná technologie vysoce čistého povlaku CVD SiC s vysokou čistotou

Vysoce hustý a-SiC povlak s stejnoměrnou tloušťkou vyrostl na povrchu grafitového substrátu pomocí chemické depozice z plynné fáze (CVD). Povlak se vyznačuje čistotou až 99,999 % (třída 5N-6N), vysokou tepelnou vodivostí a odolností proti korozi horkým plynným chlorovodíkem (HCl). Dokonale odpovídá koeficientu tepelné roztažnosti (CTE) grafitového substrátu a zajišťuje nulové mikrotrhliny nebo delaminaci během rychlých tepelných cyklů.

Technické řešení a výkonnostní výhody

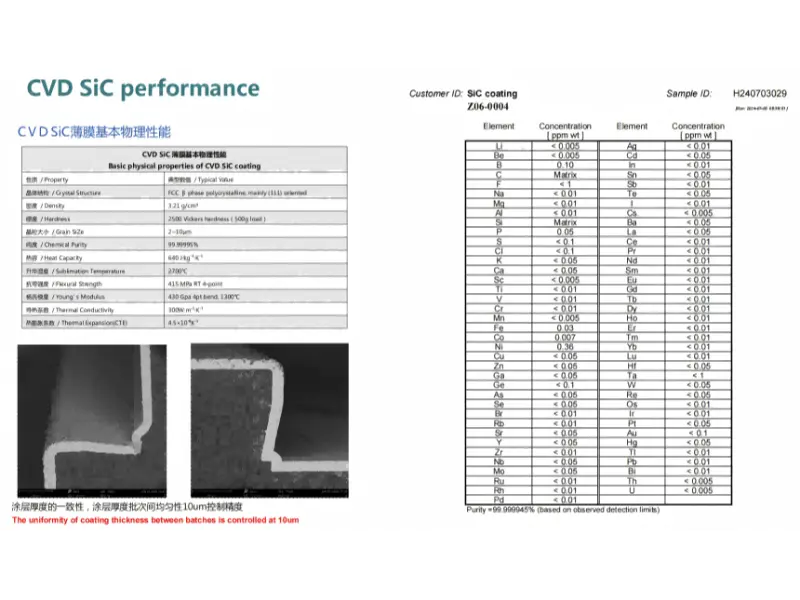

Klíčové fyzikální vlastnosti, stejnoměrnost tloušťky SEM a analýza ultra vysoké čistoty CVD SiC povlaku

V. Výsledky a data: Mluvení s fakty a kvantifikovatelnými metrikami

Základní perspektiva: Data naměřená v terénu prokazují, že optimalizace plochosti susceptoru se přímo promítla do podstatného 50,7% snížení variací epitaxního filmu od kapsy po kapsu.

Po výměně starých dílů za optimalizované vícekapsové silikonové epitaxní grafitové susceptory VeTek Semiconductor provedl klient 30denní nepřetržitou studii sledování velkoobjemové výroby na své lince. Skutečná shromážděná data o zlepšení kvality zahrnují:

1. Variace tloušťky filmu od kapsy po kapsu snížena na 0,69 %

Naměřená produkční data klienta ukázala, že variace z kapesní do kapsy výrazně klesla z 1,4 % na 0,69 %, čímž bylo dosaženo celkového snížení o 50,7 %. To drasticky minimalizovalo mezery v rychlosti růstu napříč různými kapsami.

2. Průlom rovinnosti povrchu susceptoru na <0,08 mm

Prostřednictvím optimalizace průtokového pole a vysoce přesného obrábění dosahovaly sériově vyráběné susceptory trvale rovinnosti do <0,15 mm, přičemž susceptory nejvyšší řady stabilně dosahovaly <0,08 mm, což daleko překračuje standardní průmyslové normy.

3. Podstatné zlepšení stejnoměrnosti tloušťky filmu a celkové výtěžnosti

Díky vysoce stabilním teplotním a tokovým polím se metriky měrného odporu a stejnoměrnosti tloušťky epitaxní vrstvy dostaly do rozsahů prémiové kvality. Výtěžnost plátků Grade-A slévárny se zvýšila přibližně o 3,5 %, čímž se ročně ušetřily stovky tisíc RMB na nákladech na vyřazený plátek.

VI. Často kladené otázky (FAQ)

Otázka 1: Proč má plochost vícekapsového křemíkového epitaxního grafitového susceptoru tak velký vliv na rovnoměrnost tloušťky filmu?

Odpověď:Při vysokoteplotních CVD procesech se křemíkové plátky ohřívají primárně tepelným vedením a tepelným zářením ze susceptoru. Pokud je rovinnost susceptoru špatná (např. > 0,20 mm), vytváří to nerovnoměrné mezery mezi susceptorem a pod ním ležícím ohřívačem, což způsobuje lokální změny teploty. Současně nerovný povrch narušuje laminární tok reakčních plynů, což způsobuje lokalizované kolísání koncentrace plynu a rychlosti, které se přímo projevují jako změny tloušťky filmu z kapsy do kapsy.

Q2: Jaká je provozní životnost grafitových susceptorů VeTek s CVD SiC potaženými?

Odpověď:VeTek používá vysoce čisté CVD povlaky z karbidu křemíku navržené s přesným přizpůsobením CTE grafitovému substrátu. Při vysoké teplotě 1200 °C a korozivní atmosféře H2/HCl vykazuje výjimečnou odolnost proti tepelným šokům a chemickou inertnost, přičemž typicky prodlužuje životnost o 30 % až 50 % ve srovnání se standardními průmyslovými susceptory s povlakem.

Otázka 3: Může VeTek poskytnout vlastní inženýrství, pokud máme přizpůsobené modely CVD epitaxních reaktorů?

Odpověď:Ano. VeTek disponuje kompletními schopnostmi simulace toku/tepelného pole CVD a přesným CNC zpracovatelským řetězcem. Můžeme provést reverzní inženýrství 1:1 nebo strukturální optimalizaci na základě klientem dodaných rozměrů pece, parametrů proudění vzduchu nebo starších výkresů susceptorů.

Q4: Jak je přesná rovinnost susceptoru chráněna proti poškození během přepravy?

Odpověď:Všechny produkty susceptorů procházejí ultrazvukovým čištěním a antistatickým vakuovým balením v čistých prostorách třídy 1000. Interiér je zabezpečen pomocí přizpůsobených modulů pro tlumení nárazů EVA s vysokou hustotou a exteriér je zabalen v exportních fumigovaných dřevěných bednách, které zajišťují dodávku s nulovým dopadem.

VII. Závěr

Základní perspektiva: Vysoce kvalitní polovodičové mechanické a termodynamické nástrojové součásti představují přímou investici do zvýšení konkurenceschopnosti sléváren.

Implementací simulace tokového pole CVD, přesného řízení nástrojů a optimalizace povlaku CVD SiC na vícekapsových křemíkových epitaxních grafitových susceptorech VeTek Semiconductor úspěšně pomohl klientovi snížit variaci tloušťky filmu od kapsy po kapsu z 1,4 % na 0,69 %, čímž dokonale vyřešil dlouhodobý problém nerovnoměrnosti tloušťky filmu.

Pokud se také potýkáte s technickými problémy, jako je nerovnoměrnost epitaxní vrstvy, deformace grafitového susceptoru, vysoká variace od kapsy po kapsu nebo odlupování CVD povlaku, neváhejte kontaktovat tým technických expertů VeTek Semiconductor, abyste získali vyhodnocení pole volného toku a přizpůsobený plán optimalizace!
