Substrát vs. Epitaxe: Klíčové role ve výrobě polovodičů

Úvod: Dva pilíře moderních čipů

Abychom skutečně pochopili, jak pokročilý čip dosahuje vysokorychlostních výpočtů a vysokého výkonu, musíme se ponořit do dvou základních pilířů jeho fyzické struktury – polovodičového substrátu a procesu epitaxního růstu.

Jednoduše řečeno, substrát poskytuje „základ“ pro mechanickou podporu a odvod tepla, zatímco epitaxní vrstva je „aktivní funkční vrstva“ pečlivě postavená na tomto „základu“. Ačkoli se tyto dva pojmy liší pouze jedním znakem, mají zásadní rozdíly ve struktuře materiálu, výrobních procesech a funkčních rolích. Tento článek systematicky nastíní jejich technické rozdíly, klíčové parametry a rozhodující vliv na výkon konečného zařízení.

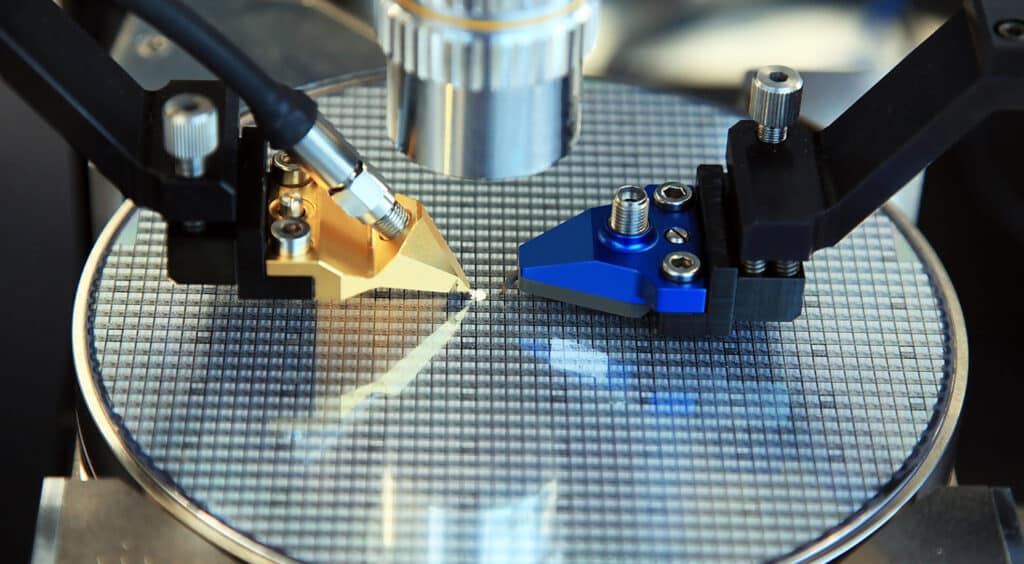

I. Co je to polovodičový substrát?

[Hlavní závěr této části]: Polovodičový substrát slouží jako „kostra“ a „chladič“. Vysoce čistý monokrystalický křemík (Si) dominuje spotřebitelskému trhu, zatímco karbid křemíku (SiC) se svou vysokou tepelnou vodivostí 4,9 W/cm·K se stal nepostradatelnou volbou pro elektrická vozidla a vysokonapěťové aplikace.

Polovodičové substráty tvoří konstrukční a tepelný základ téměř všech polovodičových zařízení. Z mechanického hlediska slouží jako fyzická platforma podporující mikro- a nanostruktury; důležitější je, že poskytují kontinuální šablonu krystalové mřížky, která určuje orientaci krystalu a strukturální integritu následně nanesených vrstev.

V závislosti na požadavcích aplikace mohou být substrátové materiály monokrystalické, polykrystalické nebo dokonce amorfní; vysoce výkonná elektronická zařízení se však téměř výhradně spoléhají na vysoce čisté monokrystalické ingoty, aby se minimalizovaly hranice zrn a defekty, které brání mobilitě nosiče.

1.1 Hlavní typy substrátů a jejich materiálové vlastnosti

Volba velkoformátových substrátů přímo ovlivňuje výkon zařízení, výtěžnost výroby a strukturu nákladů. Průmysl primárně používá tři hlavní typy substrátů:

• Silikonové substráty: Monokrystalický křemík (Si) pěstovaný metodou Czochralski (CZ) nebo Float Zone (FZ) zůstává dodnes absolutním mainstreamem v globálním polovodičovém průmyslu. Jeho výhody spočívají ve výjimečné hospodárnosti, vysoké mechanické pevnosti a škálovatelnosti až do 300 mm (12 palců). Je široce používán v spotřebitelských procesorech, paměťových zařízeních a standardních solárních článcích.
• Širokopásmové substráty (karbid křemíku a safír): Když požadavky na napájení a frekvenci překračují fyzikální limity křemíku, stávají se nevyhnutelnou volbou materiály se širokým pásmem.
• Karbid křemíku (SiC): Díky vynikající tepelné vodivosti (přibližně 3,7 až 4,9 W/cm·K[1]) a vysoké průrazné síle elektrického pole je ideální volbou pro měniče elektrických vozidel (EV) a vysokonapěťové rozvodné sítě.
• Safír (Al₂O₃): Díky vynikající optické průhlednosti a dielektrickým izolačním vlastnostem je široce používán v modrých/ultrafialových LED a specializovaných RF SOI aplikacích.
• Křemenný substrát: Díky své extrémně vysoké chemické inertnosti, extrémně nízkému koeficientu tepelné roztažnosti a vysoké optické čistotě se primárně používá ve špičkových optických součástech, záslepkách masek a specializovaných senzorových zařízeních.

1.2 Dvě základní funkce substrátů: podpora a odvod tepla

Během skutečného provozu zařízení plní hromadné substráty dvě nenahraditelné klíčové funkce:

Mechanická podpora: Poskytuje strukturální tuhost během náročných tepelných cyklů, vysokovakuových chemických procesů, manipulace s plátky a zadního balení, čímž účinně zabraňuje deformaci a lámání plátků.

Vedení tepla (odvod tepla): Moderní čipy generují masivní lokalizované tepelné toky; objemné křemíkové substráty působí jako přímé chladiče, odvádějí teplo směrem ven, aby se zabránilo přehřátí oblasti spoje a tepelnému úniku.

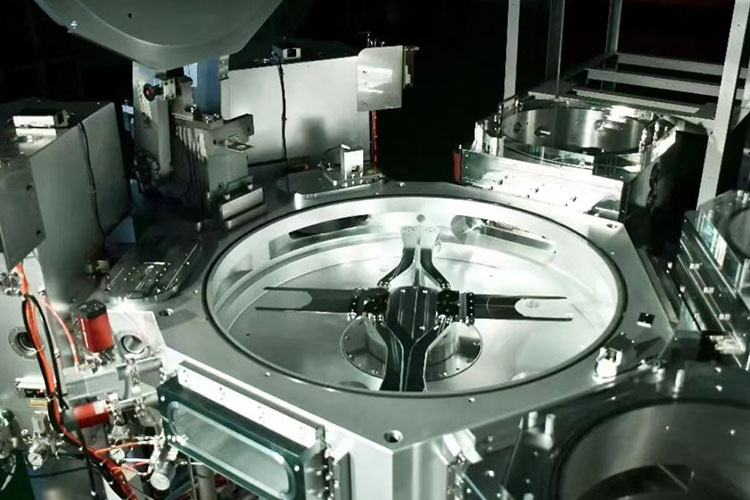

II. Co je to polovodičový epitaxní růst? (Aktivní vrstva řízená výkonem)

[Hlavní závěr této části]: Epitaxní vrstva je „duší výkonu čipu“. CVD/MOCVD zvládá rozsáhlou průmyslovou výrobu, zatímco MBE (Molecular Beam Epitaxy) umožňuje ultra-strmá rozhraní s přesností na atomární úrovni. Bez epitaxní technologie by ultranízký odpor 5G milimetrových vlnových radarů a vysokonapěťových MOSFETů nebyl možný.

Přestože substrát poskytuje stabilní základ, ve velkém vypěstované monokrystaly nevyhnutelně obsahují mikrodefekty, přírodní nečistoty a pevné elektrické charakteristiky. K výrobě ultra-vysokorychlostních a vysoce účinných zařízení výrobci přijali epitaxi – řízené nanášení ultračistých tenkých krystalových vrstev na cílový substrát.

Během epitaxního procesu jsou atomy z páry nebo molekulárních paprsků ukládány na zahřátý povrch substrátu a jsou dokonale zarovnány s podložní krystalovou mřížkou. Výsledný epitaxní plátek vykazuje extrémně vysokou krystalovou čistotu s hustotou defektů o několik řádů nižší než hustota sypkého substrátu.

2.1 Hlavní proud technologií a vybavení epitaxního nanášení

Moderního epitaxního růstu se primárně dosahuje pomocí následujících pokročilých metod:

• Chemická depozice z plynné fáze (CVD / MOCVD): Plynné prekurzory se rozkládají na povrchu zahřátého plátku a vytvářejí stejnoměrnou monokrystalickou vrstvu. Mezi nimi je průmyslovým standardem pro epitaxní růst sloučenin III-V a polovodičů s širokým pásmovým odstupem Metal-Organic Chemical Vapour Deposition (MOCVD).

• Epitaxe molekulárního paprsku (MBE): Tento proces probíhá v prostředí ultra vysokého vakua (UHV) a dosahuje přesnosti jednoatomové vrstvy nasměrováním přesného tepelného paprsku na substrát, což má za následek extrémně strmé gradienty rozhraní. Je vhodný pro ultrajemné struktury, jako jsou kvantové jámy.

Vysoce kvalitní epitaxní nanášení nespoléhá pouze na přesné řízení procesu, ale také na řízení životnosti klíčových komponent uvnitř reakční komory (jako jsou grafitové substráty potažené SiC), což přímo ovlivňuje stabilitu a výtěžnost procesu.

2.2 Pokročilé aplikace umožněné epitaxní technologií

Epitaxe umožňuje architekturu zařízení, kterou nelze dosáhnout pouze pomocí sypkých materiálů:

• Bipolární tranzistor s křemíkovým heteropřechodem (SiGe HBT): Pěstování ultratenké epitaxní vrstvy SiGe na základní oblasti vytváří posun bandgap, což výrazně zvyšuje rychlost vysokofrekvenční odezvy.
• Technologie napjatého křemíku: Nanášení tenké křemíkové vrstvy na mřížku SiGe vyvolává tahové nebo tlakové napětí, čímž se zvyšuje mobilita nosiče (mobilita elektronů v n-FET i pohyblivost děr v p-FET je zvýšena).
• Selektivní epitaxní růst (SEG): V moderních architekturách FinFET a Gate-All-Around (GAA) selektivní Si/SiGe epitaxní růst v oblastech zdroje/odvodu snižuje kontaktní odpor a zvyšuje saturační proud.

Pro definici procesu epitaxe polovodiče viz:Co je proces epitaxe polovodiče?

III. Substrát vs. epitaxní plátek: Přehled klíčových rozdílů

[Klíčový závěr této části]: Nejpřímějším způsobem, jak mezi nimi rozlišit, je prozkoumat jejich „funkční role“ – substrát je zodpovědný za odolnost proti fyzickým a tepelným šokům, zatímco epitaxní vrstva je zodpovědná za odolnost proti proudu a elektrickým polím. Oddělením aktivní oblasti od oblasti náchylné k defektům dosahují epitaxní destičky úrovně svodového proudu o více než jeden řád nižší než zařízení vyrobená přímo na substrátu.

Pro vizuální srovnání níže uvedená tabulka shrnuje základní rozdíly mezi objemovými substráty a epitaxními destičkami z hlediska klíčových výrobních parametrů:

IV. Technický pokrok: Jak epitaxe zásadně zvyšuje výkon zařízení?

[Hlavní závěr této části]: Přirozené mikrodefekty a body tepelného namáhání v hromadných substrátech jsou „skrytými zabijáky“, kteří způsobují vysoký svodový proud a nízké průrazné napětí v zařízeních. Podstata epitaxní technologie spočívá v oddělení „defektního mechanického substrátu“ od „bezdefektní aktivní funkční vrstvy“, čímž se izoluje transport nosiče v čisté epitaxní vrstvě. Tato konstrukce oddělení přímo vede k vyšším provozním frekvencím, nižší spotřebě energie a delší životnosti zařízení – kvalitativní skok, kterého nelze nikdy dosáhnout použitím samotných hromadných substrátů.

Zavedení epitaxní technologie není pouze „přidáním vrstvy filmu“, ale spíše kvalitativním skokem ve spolehlivosti zařízení a elektrickém výkonu.

I při nejvyšší chemické čistotě standardní sypké substráty nevyhnutelně obsahují mikroporéznost, kyslíkové precipitáty a body tepelného napětí, které zbyly z procesu vytahování krystalů. Výroba zařízení přímo na hromadných substrátech často vede k vysokému svodovému proudu a nízké toleranci průrazného napětí.

Naproti tomu epitaxní destičky izolují transport nosiče v čisté epitaxní vrstvě bez defektů. Oddělením aktivní funkční oblasti od mechanického substrátu náchylného k defektům jsou výrobci schopni dosáhnout:

• Vyšší pracovní frekvence (snížená parazitní kapacita);
• Nižší spotřeba energie (snížený únik);
• Delší životnost zařízení a mimořádná stabilita při extrémním elektrotepelném namáhání.

Například v oblasti výkonových polovodičů kvalita homogenní epitaxní vrstvy SiC přímo určuje jmenovité průrazné napětí a odolnost zařízení MOSFET – něco, čeho objemové substráty SiC nemohou dosáhnout samy o sobě.

V. Technické problémy největšího zájmu inženýrů (FAQ)

(Následující otázky jsou odvozeny z běžných technických problémů, s nimiž se setkávají inženýři výrobních linek polovodičů během skutečných procesů epitaxního růstu)

Otázka 1: Pokud se během epitaxního růstu náhle zvýší množství pevných částic, kromě netěsností z komory, jaké další snadno přehlédnutelné oblasti by měly být vyšetřeny?

Odpověď: Toto je jedna z nejnáročnějších neočekávaných situací, kterým čelí inženýři během rutinních běhů waferů. Po potvrzení, že je komora vzduchotěsná, doporučujeme upřednostnit průzkum tří „skrytých rohů“:

1. Stav povrchu grafitového susceptoru: Mikrotrhliny nebo odlupující se oblasti v povlaku SiC mohou při vysokých teplotách uvolňovat částice. Pokud byl susceptor použit pro více než 1000 běhů, doporučujeme jej okamžitě vyměnit za účelem testování – mnoho problémů s částicemi zmizí po výměně susceptoru za susceptor s neporušeným povlakem.

2. Přechodné tlaky během přepínání plynového potrubí: V systémech MOCVD může kolísání tlaku v okamžiku přepínání zdrojového plynu způsobit oddělení vedlejších produktů od vnitřních stěn potrubí. Doporučujeme zkontrolovat křivku odezvy automatického regulátoru tlaku (APC), abyste potvrdili, zda nedochází k překročení tlaku.

3. Nečistoty na zadní straně substrátu: Pokud je na zadní straně substrátu před vstupem do komory jemný prach nebo organické zbytky, může při vysokých teplotách „migrovat“ do přední epitaxní vrstvy – to je nejčastěji přehlížený problém.

Odstraňování problémů s částicemi je v podstatě proces „eliminace“: Začněte s nejčastěji vyměňovaným spotřebním materiálem a sledujte problém krok za krokem směrem k hlubším částem komory.

Otázka 2: Jak úzké je u epitaxe SiC procesní okno pro růst s postupným tokem? Jaké jsou tolerance pro odchylky teploty a tlaku?

Odpověď: Tato otázka se dotýká jádra procesu epitaxe SiC – krokový růst vyžaduje, aby byly současně splněny tři podmínky v extrémně úzkém okně: dostatečná povrchová mobilita, vhodná nukleační bariéra na okraji kroku a potlačení trojrozměrného růstu ostrova.

Na základě praktických údajů z hromadných výrobních linek:

• Teplotní okno: Typicky mezi 1550 °C a 1650 °C, s efektivním oknem přibližně ±15 °C. Pokud je teplota příliš nízká, drsnost povrchu (RMS) se prudce zhorší; pokud je teplota příliš vysoká, objevují se polymorfní inkluze 3C-SiC.
• Tlakové okno: Obvykle se reguluje mezi 50 a 200 mbar, s efektivním oknem přibližně ±20 mbar. Nadměrný tlak → snížená délka povrchové migrace a stupňovitá koalescence; nedostatečný tlak → snížení přesycení par a výrazný pokles rychlosti růstu.

V praktických technických aplikacích většina procesních inženýrů dává přednost tomu, aby nejprve stanovili teplotu a poté jemně doladili tlak, aby našli okno – protože komora rychleji reaguje na změny tlaku, takže je vhodná pro rychlé skenování DOE (Design of Experiments).

Q3: Jak se určuje cyklus výměny grafitového susceptoru v zařízení MOCVD? Je to na základě počtu jízd nebo vizuální kontroly?

Odpověď: Tato otázka přímo souvisí s rovnováhou mezi výnosem procesu a výrobními náklady a je klíčovým tématem jak pro inženýry výrobních linek, tak pro osoby s rozhodovací pravomocí v oblasti nákupu.

Průmyslovým standardním postupem je dvoukolejný přístup kombinující „životnost šarže“ a „vizuální kontrolu“:

• Životnost šarže: Dodavatelé poskytují doporučenou životnost (např. susceptory VETEK s povlakem SiC jsou doporučeny pro šarže Aixtron), odvozenou z testů urychleného stárnutí založených na únavě povlaku tepelným cyklem. I když je vzhled normální, doporučuje se vyměnit susceptor podle plánu před dosažením tohoto počtu šarží, aby se zmírnilo riziko náhlého selhání.

• Vizuální kontrola: Po každé dávce zpracování vizuálně zkontrolujte povrch povlaku SiC nebo jej prohlédněte pod mikroskopem. Pokud se objeví některý z následujících „červených vlajek“, je nutné okamžitě provést výměnu – nečekejte na konec doporučené životnosti:

①Viditelné odlupování nebo praskání povlaku;

② Odbarvené skvrny o průměru >1 mm na povrchu (indikující poškození povlaku a oxidaci grafitového substrátu);

③ Opakující se lokalizované odchylky tloušťky v epitaxní vrstvě za předpokladu, že byly vyloučeny faktory distribuce proudění vzduchu.

Široce ověřenou technickou praxí je nastavit cyklus výměny na 80 % životnosti doporučené dodavatelem a současně vytvořit databázi životnosti substrátu fotografováním a archivací vzhledu každé šarže – tento přístup zabraňuje předčasnému sešrotování (které způsobuje plýtvání) a hazardu až do poslední pece, což by mohlo vést k odpadu celé šarže.

Q4: Když epitaxní waferový oblouk nebo osnova překračuje specifikace, je to primárně způsobeno substrátem nebo epitaxním procesem?

Odpověď: Toto je nejvíce diskutovaný problém „přisouzení odpovědnosti“ mezi inženýry na schůzkách analýzy výnosů. Odpověď zní – oba přispívají, ale relativní váha se liší v závislosti na materiálovém systému:

Pragmatická sekvence řešení problémů s deformací: Nejprve ověřte vstupní data o deformaci substrátu (zpráva dodavatele Cpk) → Poté zkontrolujte rovnoměrnost teploty epitaxní pece (kalibrace termočlánku) → Nakonec upravte recepturu procesu.

VI. Shrnutí a doporučení pro výběr

Stručně řečeno, substrát slouží jako „kostra a chladič“, zatímco epitaxní vrstva funguje jako „mozek a svaly“. Obojí je nepostradatelné:

Pokud se zaměřujete na nákladově citlivé standardní logické čipy nebo jednoduchá diskrétní zařízení, postačí k uspokojení vašich potřeb vysoce kvalitní křemíkové substráty velkých rozměrů.

Pokud vaše aplikace zahrnuje vysokofrekvenční komunikaci, vysokonapěťovou konverzi energie nebo vysoce citlivou fotodetekci, pak jsou wafery vyrobené pomocí přesných epitaxních procesů vaší nejlepší volbou.

V dnešním průmyslu výroby polovodičů, který neustále usiluje o „rychlejší, menší a efektivnější“ řešení, se epitaxní technologie stala základním nástrojem pro prolomení fyzikálních limitů Moorova zákona.
