Proč jsou grafitové susceptory potažené SiC nezbytné pro epitaxi polovodičů

S tím, jak se polovodičová zařízení neustále vyvíjejí směrem k vyššímu výkonu, vyšší frekvenci a větší integraci, jsou požadavky kladené na zařízení pro epitaxní růst stále náročnější. Ať už vyrábí SiC napájecí zařízení, GaN RF komponenty, LED čipy nebo křemíkové epitaxní wafery, výrobci spoléhají na jednu kritickou součást uvnitř reaktoru – grafitový susceptor potažený SiC.

Ačkoli je tato složka jen zřídka viditelná mimo reakční komoru, přímo ovlivňuje rovnoměrnost teploty plátku, tvorbu částic, životnost povlaku a v konečném důsledku výtěžnost zařízení.

Co je grafitový susceptor potažený SiC?

Grafitový susceptor potažený SiC je precizně navržená grafitová součást chráněná hustým povlakem karbidu křemíku s chemickou depozicí z plynné fáze (CVD).

Uvnitř epitaxního reaktoru plní susceptor několik kritických funkcí:

• Podporuje polovodičové destičky během celého procesu růstu
• Přenáší teplo rovnoměrně z ohřívače na oplatku
• Otáčí se společně s plátkem pro zlepšení stejnoměrnosti filmu
• Udržuje rozměrovou stabilitu při opakovaném tepelném cyklování
• Chrání grafitový substrát před korozními procesními plyny

V závislosti na procesu mohou být susceptory navrženy jako palačinkové susceptory, sudové susceptory, podnosy, nosiče plátků nebo přizpůsobené součásti reaktoru.

Proč nepoužívat holý grafit?

Grafit je již dlouho uznáván jako jeden z nejlepších vysokoteplotních technických materiálů, protože:

· Výborná tepelná vodivost

· Nízký koeficient tepelné roztažnosti

· Vysoká teplotní stabilita

· Snadná obrobitelnost

· Nízká hustota

Pro přímé zpracování polovodičů je však holý grafit nevhodný.

Během epitaxe procesní plyny, jako je H2, HCl, NH3, silan, chlorsilany a kov-organické prekurzory nepřetržitě napadají exponované grafitové povrchy. Postupem času začne grafit oxidovat, korodovat a uvolňovat uhlíkové částice.

Tyto částice mohou:

· kontaminovat oplatky,

· zvýšit hustotu defektů,

· snížit epitaxní uniformitu,

· zkrátit intervaly údržby reaktoru.

Proto téměř všechny moderní polovodičové reaktory používají místo exponovaného grafitu ochranné keramické povlaky.

Proč je karbid křemíku preferovaným povlakem?

Mezi dostupnými povlakovými materiály – včetně BN, ZrB₂, TaC a různých oxidových povlaků – se CVD karbid křemíku stal průmyslovým standardem, protože nabízí vynikající rovnováhu tepelných, chemických a mechanických vlastností.

Mezi hlavní výhody patří:

• Vynikající chemická odolnost: Hustý SiC zabraňuje korozivním plynům v pronikání do grafitového substrátu, čímž se dramaticky prodlužuje životnost součásti.
• Vynikající tepelná vodivost: Vysoká tepelná vodivost umožňuje rychlý přenos tepla při zachování vynikající rovnoměrnosti teploty na plátku.
• Neshoda nízké tepelné roztažnosti: Koeficient tepelné roztažnosti SiC se blíží grafitu a snižuje vnitřní pnutí během opakovaných cyklů ohřevu a chlazení.
• Vysoká tvrdost: Povlak odolává otěru během plnění plátků a provozu reaktoru.
• Vysoká čistota: Vysoce kvalitní povlaky CVD SiC minimalizují kovové znečištění a tvorbu částic, což je kritické pro pokročilou výrobu polovodičů.

Proč chemická depozice z plynné fáze (CVD)?

Existují různé technologie lakování, včetně:

· Plazmové stříkání

· Sol-gel povlak

· Elektroforetická depozice

· Cementování v balení

· Povrchová úprava štětcem

Výroba polovodičů však v drtivé většině upřednostňuje chemickou depozici z plynné fáze (CVD), protože vyrábí povlaky s:

· extrémně vysoká čistota,

· vynikající hustota,

· rovnoměrná tloušťka,

· vynikající přilnavost,

· nízká poréznost,

· vynikající konformita na složitých geometriích.

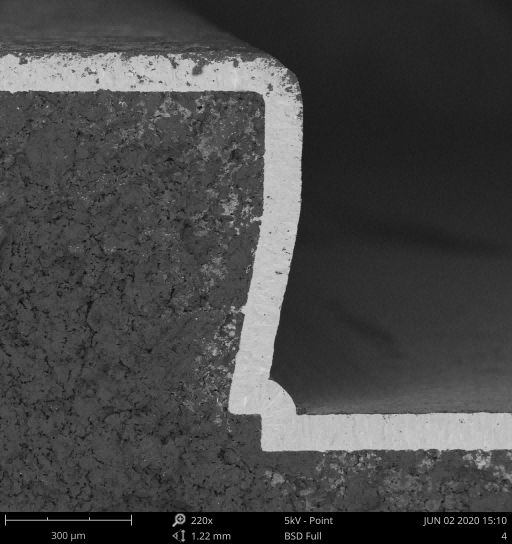

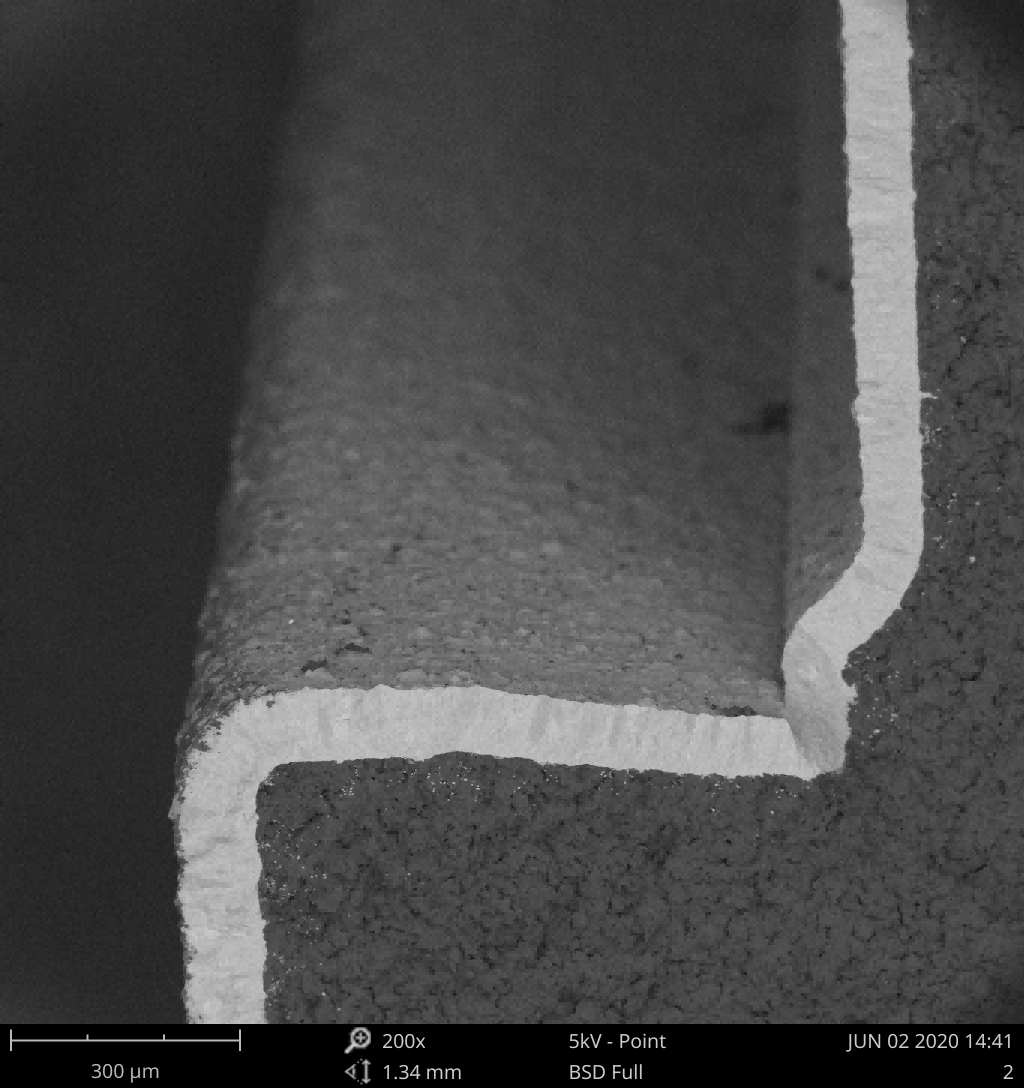

Na rozdíl od stříkaných povlaků, které často obsahují póry a slabá rozhraní, vytváří CVD SiC hustou krystalickou vrstvu chemicky vázanou na grafitový substrát, což má za následek výrazně delší životnost v náročných procesních podmínkách.

Typické aplikace

Grafitové komponenty potažené SiC se široce používají v:

SiC epitaxe：Podpora vodivých a poloizolačních SiC waferů během homoepitaxního růstu pro MOSFETy, SBD a další výkonová zařízení.

Křemíková epitaxe：Poskytování stabilních tepelných platforem pro křemíkové waferové epitaxe používané při výrobě CMOS a výkonových polovodičů.

GaN Epitaxy: Podpora růstu GaN-on-Si a GaN-on-SiC pro RF zařízení, HEMT, MicroLED a výkonovou elektroniku.

Výroba LED: Používá se uvnitř reaktorů MOCVD pro modrý, zelený, UV a MicroLED epitaxní růst.

Závěr

Vzhledem k tomu, že polovodičové procesy pokračují v pohybu směrem k větším waferům, užším procesním oknům a nižší hustotě defektů, význam vysoce výkonných součástí reaktoru stále roste.

Grafitové susceptory potažené CVD SiC se staly nepostradatelnými, protože kombinují vynikající tepelný výkon grafitu s vynikající chemickou odolností, čistotou a trvanlivostí karbidu křemíku.

Ať už jde o napájecí zařízení SiC, elektroniku GaN RF, výrobu LED nebo křemíkovou epitaxi, investice do vysoce kvalitních grafitových komponent potažených SiC přímo přispívá k vyššímu výnosu, delší době provozu zařízení a nižším výrobním nákladům.
