Od 4 palců k 8 palcům: Dekáda růstu SiC polovodičů

V roce 2013 se průmysl zeptal, zda je vůbec možné komercializovat karbid křemíku. O deset let později pohání SiC elektrická vozidla a obnovitelné zdroje energie – a skutečná konkurence se přesunula na materiály, vybavení a výrobní výnosy. Za deset let se desky SiC rozrostly ze 4 palců na 8 palců, jak se epitaxní zařízení postupně vyvíjelo. Mimo samotnou oplatku,CVD SiC povlaky, Pevné CVD SiCaTaC povlakynyní udržujte vysokoteplotní zařízení odolná proti korozi v chodu spolehlivě. VETEK Semiconductor dodává všechna tři materiálová řešení pro výrobu SiC v měřítku.

I. Dekáda transformace SiC: Od laboratorního materiálu k hlavnímu výkonovému polovodiči

SiC se v roce 2013 přesunul ze slibného laboratorního materiálu na běžnou technologii, která dnes podporuje EV, výkonovou elektroniku a přeměnu energie – a zaměření průmyslu se přesunulo od ověřování technologie ke zvládnutí výroby ve velkém měřítku.

Níže uvedená tabulka shrnuje, jak se za poslední desetiletí změnily priority průmyslu SiC.

2013 vs. dnešek: Jak se posunulo zaměření průmyslu SiC

II. Hlavní výzva komercializace SiC: Technologie epitaxe

Epitaxní zařízení bylo vždy technickým úzkým hrdlem pro komercializaci SiC – pokrok v tomto odvětví lze sledovat přímo prostřednictvím vývoje epitaxních reaktorů, od raných 6palcových platforem až po dnešní automatizované 150mm/200mm systémy.

V roce 2013 se komercializace SiC zrychlovala a výrobci zařízení soutěžili především o 6palcovou (150 mm) schopnost epitaxe SiC. Semiconductor Today informoval o několika reprezentativních systémech v té době:

Reprezentativní SiC Epitaxy Equipment, 2013

Tyto rané systémy byly navrženy tak, aby řešily čtyři problémy: dosažení 6palcové SiC epitaxe, zlepšení uniformity epitaxní vrstvy, snížení hustoty defektů a uspokojení potřeb rané komercializace výkonových zařízení.

Jak se rychle rozšiřovaly trhy s přijetím elektromobilů, infrastruktura nabíjení elektromobilů, solární a úložné systémy a průmyslová elektřina, poptávka po SiC zařízeních odpovídajícím způsobem rostla – a epitaxní zařízení se vyvinulo z malosériových platforem výzkumu a vývoje v systémy nové generace postavené pro velkovýrobu. Mezi dnešní reprezentativní platformy patří:

Reprezentativní zařízení SiC Epitaxy, dnes

III. Ze 4 palců na 8 palců: Jak škálování waferů snižuje náklady a zvyšuje výkon

Každý krok směrem k průměru destičky SiC – ze 4 palců na 6 palců a nyní směrem k 8 palcům – existuje za účelem zvýšení produkce na destičku a snížení výrobních nákladů a průmysl je nyní uprostřed přechodu z 6 palců na 8 palců.

V roce 2013 se průmysl SiC snažil přejít ze 4palcových na 6palcových waferů. Společnosti včetně Cree, Dow Corning, Showa Denko a Norstel v té době rozšiřovaly svůj 6palcový substrát SiC a kapacitu epitaxe. Cíl přechodu na větší wafery byl přímočarý: zvýšit výkon na wafer, snížit výrobní náklady a zlepšit škálovatelnost v celém odvětví.

O více než deset let později stejná logika nyní řídí přechod z 6palcových na 8palcových. GlobalWafers, třetí největší výrobce křemíkových plátků na světě, uvedl, že výroba 8palcových plátků SiC v celém odvětví prudce zrychlí v letech 2025–2026 – přechod, který byl ještě před dvěma lety považován za nerealistický (GlobalWafers, 2023). Společnosti Onsemi a Resonac se rovněž zaměřily na rok 2025 pro kvalifikaci a rozšiřování 8palcových SiC substrátů a epitaxních destiček (Compound Semiconductor News, 2024).

Co se změní, když se oplatky SiC zvětší

S rostoucími požadavky na průměr a kvalitu destičky se materiály a komponenty zařízení používané během výrobního procesu staly stejně rozhodujícími pro pokrok SiC jako destičky samotné.

IV. Beyond the Wafer: Proč na součástech zařízení záleží stejně jako na čipech SiC

Většinu pozornosti přitahují SiC destičky, MOSFETy a výkonové moduly, ale komponenty zařízení uvnitř epitaxních a krystalových růstových reaktorů čelí stejně extrémním podmínkám – a tradiční grafit sám o sobě již nestačí ke splnění dnešních požadavků.

Diskuse o průmyslu SiC se obvykle zaměřují na tři věci: destičky SiC, MOSFETy SiC a výkonové moduly. V praxi jsou komponenty zařízení používané k jejich výrobě stejně důležité. Uvnitř epitaxních reaktorů, pecí pro růst krystalů a dalších vysokoteplotních polovodičových procesů musí vnitřní součásti odolat:

• Prostředí s velmi vysokou teplotou

• Korozivní procesní plyny jako H2 a HCl

• Přísné požadavky na čistotu, aby se zabránilo kontaminaci plátku

Tradiční grafit nabízí silný tepelný výkon, ale při dlouhodobém používání je náchylný k povrchové korozi, tvorbě částic a zkrácení životnosti – to vše přímo ohrožuje výtěžnost plátků a konzistenci procesu. Toto je mezera, kterou technologie CVD SiC povlaků stále více překonává.

V. CVD SiC povlak: Technologie za spolehlivým vysokoteplotním zařízením

Epitaxe SiC a povlak SiC jsou dvě odlišné technologie sloužící různým účelům – epitaxe vytváří samotný polovodičový materiál, zatímco povlak CVD SiC chrání zařízení, které jej vyrábí.

SiC epitaxe se používá k výrobě polovodičového materiálu. Naproti tomu povlak SiC CVD se aplikuje především na kritické vnitřní součásti polovodičových zařízení, aby se zlepšila jejich odolnost vůči vysokým teplotám a korozi.

SiC epitaxe vs. SiC povlak: dvě různé technologie

Jak funguje kompozit grafit + SiC

CVD SiC potažené grafitové komponenty jsou nyní široce používány v zařízeních pro epitaxi SiC, zařízení MOCVD, zařízení pro epitaxi LED a zařízení pro tepelné zpracování RTP/RTA. Depositing a dense SiC layer onto high-purity graphite combines the strengths of both materials:

Proč Graphite + SiC funguje jako kompozit

VI. Pokročilá materiálová řešení SiC společnosti VETEK Semiconductor

Vzhledem k tomu, že se třetí generace polovodičů neustále rozšiřuje, dodává VETEK Semiconductor tři doplňková materiálová řešení – CVD SiC potažený grafit, Solid CVD SiC a TaC povlaky – navržená pro specifické tepelné a chemické požadavky výrobních zařízení SiC.

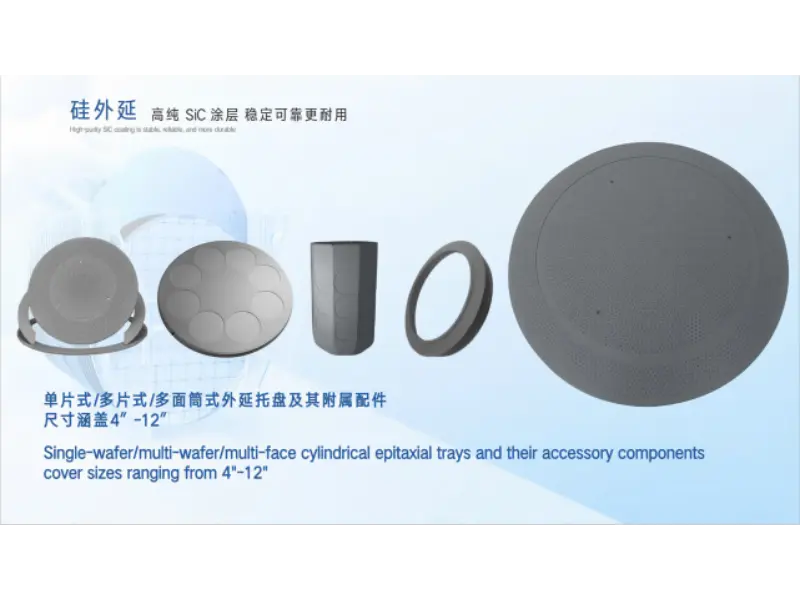

Grafitové komponenty potažené CVD SiC

VETEK CVD SiC potažené grafitové komponenty se používají v SiC epitaxních susceptorech, MOCVD nosičích, plátkových nosičích, Halfmoon Components a Semiconductor Thermal Components.

• Vysoce čistý SiC povlak

• Vynikající tepelná rovnoměrnost

• Vysokoteplotní stabilita

• Silná odolnost proti korozi

VETEK CVD Grafitové komponenty potažené SiC pro epitaxi SiC, MOCVD a polovodičové tepelné aplikace.

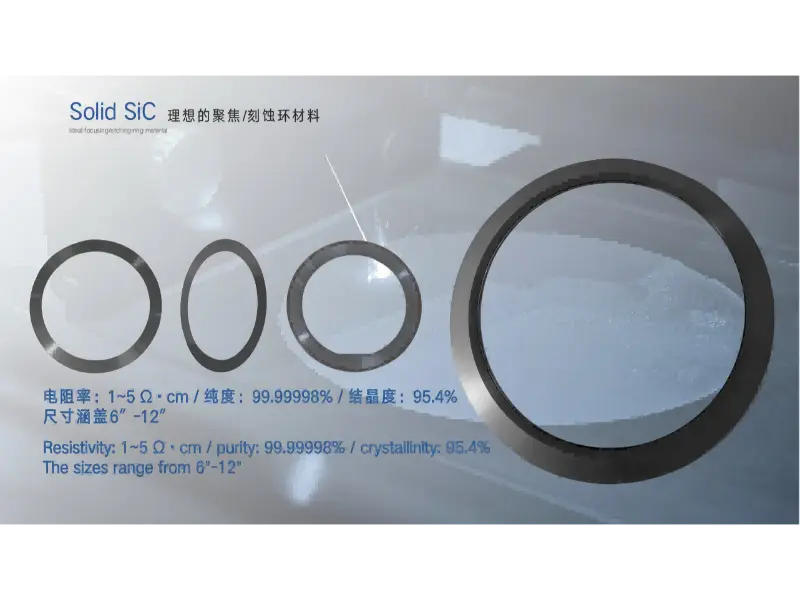

Pevné CVD SiC komponenty

Pro pokročilé leptací a vysokoteplotní procesy poskytuje Solid CVD SiC vyšší stupeň materiálového výkonu. Typické aplikace zahrnují Focus Rings, RTP/EPI komponenty a plazmové procesní komponenty.

• Hustá, neporézní struktura

• Extrémně nízká tvorba částic

• Vynikající odolnost vůči plazmě

• Dlouhá životnost

Pevné CVD SiC kroužky a plazmaprocesní komponenty pro pokročilé aplikace etch a RTP/EPI.

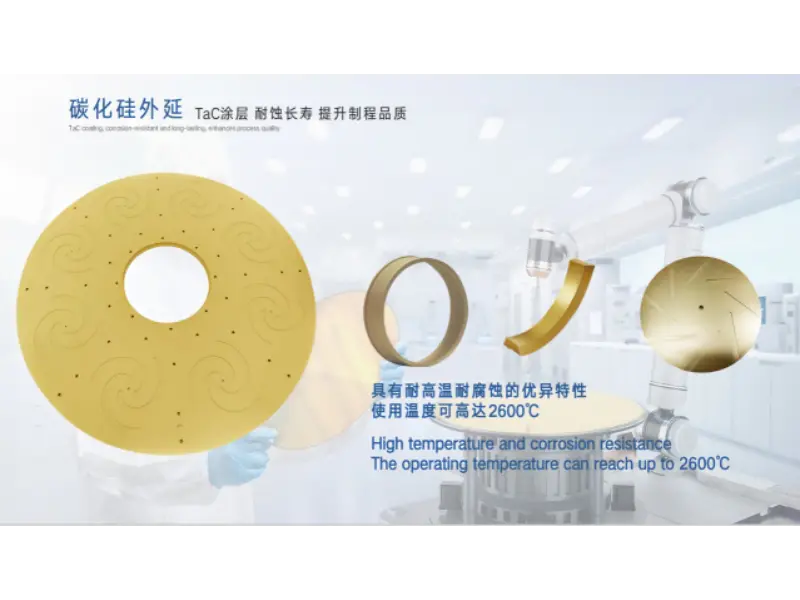

Řešení povlaků TaC

Vzhledem k tomu, že teploty růstu krystalů SiC stále rostou, povlaky karbidu tantalu (TaC) se staly důležitým materiálem pro tepelná pole o velmi vysokých teplotách. TaC nabízí vyšší teplotní stabilitu, vynikající odolnost proti oxidaci a vynikající chemickou stabilitu – hodí se pro zařízení pro růst krystalů SiC, komponenty pro vysokoteplotní tepelné pole a prostředí pro výrobu polovodičů třetí generace.

Součásti horké zóny potažené TaC navržené pro ultravysokoteplotní růst krystalů SiC.

Tyto tři produktové řady společně řeší různé tepelné a chemické požadavky vyskytující se v celém výrobním řetězci SiC:

Stručný přehled tří materiálových řešení SiC společnosti VETEK

VII. Často kladené otázky

1. Jaký je rozdíl mezi SiC epitaxí a SiC povlakem?

SiC epitaxe vytváří vrstvu krystalického karbidu křemíku, aby se vytvořily polovodičové destičky a zařízení. Povlak SiC (CVD SiC) nanáší tenkou, hustou vrstvu SiC na grafit nebo jiné substráty, aby chránil součásti zařízení před teplem a korozí. Slouží různým účelům v rámci stejného výrobního řetězce.

2. Proč je grafit potažen SiC namísto použití samotného?

Čistý grafit má vynikající tepelnou vodivost a stabilitu, ale při vystavení vysokým teplotám a plynům, jako je H₂ a HCl, v průběhu času koroduje a vytváří částice. Hustý povlak CVD SiC dodává tvrdost, chemickou odolnost a stabilitu při vysokých teplotách, přičemž zachovává tepelný výkon grafitu.

3. K čemu se používá Solid CVD SiC?

Pevné CVD SiC je plně hustý, neporézní karbid křemíku používaný v pokročilých leptacích a vysokoteplotních procesech, včetně fokusačních kroužků, komponent RTP/EPI a částí plazmového procesu – aplikací, které vyžadují extrémně nízkou tvorbu částic a dlouhou životnost.

4. Proč potřebuje růst krystalů SiC povlaky TaC?

Vzhledem k tomu, že procesy růstu krystalů SiC tlačí směrem k vyšším teplotám, komponenty horké zóny potřebují materiály, které odolávají oxidaci a zůstávají chemicky stabilní za extrémního tepla. TaC povlaky nabízejí vyšší teplotní stabilitu než samotný grafit, díky čemuž jsou vhodné pro pece pro růst krystalů SiC a komponenty pro vysokoteplotní tepelné pole.

5. Proč se průmysl přesouvá z 6palcových na 8palcové SiC wafery?

Větší wafery zvyšují počet matric na wafer, což snižuje výrobní náklady na čip a zlepšuje škálovatelnost. Výrobci waferů a čipů nyní kvalifikují 8palcové SiC substráty a epitaxní wafery, aby uspokojili rostoucí poptávku po elektromobilech, obnovitelné energii a průmyslové výkonové elektronice.

VIII. Shrnutí: Výroba SiC vstoupila do éry soutěže o způsobilost procesů

Definující otázka průmyslu SiC se změnila – od toho, zda lze materiál komercializovat, po to, jak efektivně, čistě a konzistentně jej lze vyrábět ve velkém měřítku.

V roce 2013 bylo ústřední otázkou tohoto odvětví, zda lze SiC vůbec komercializovat. Dnes, o více než deset let později, se tato otázka stala: jak lze vyrábět produkty SiC s vyšší účinností, méně defekty a větší stabilitou?

Jak průmysl SiC pokračuje v expanzi, větší průměry plátků, modernizovaná technologie epitaxe a optimalizované výrobní zařízení zůstávají hlavními směry rozvoje průmyslu. Současně se vysoce čisté CVD SiC povlaky, Solid CVD SiC a TaC materiály stávají klíčovými technologiemi pro zajištění stability výroby polovodičů.

VETEK Semiconductor se i nadále zaměřuje na pokročilé polovodičové materiály a poskytuje spolehlivá materiálová řešení pro epitaxi SiC, růst krystalů a vysokoteplotní výrobu polovodičů – což podporuje další generaci polovodičového průmyslu.

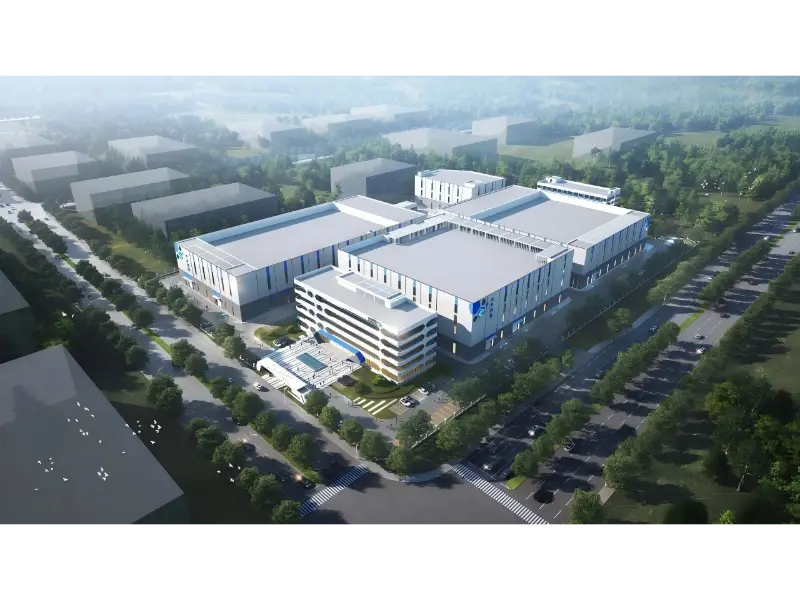

IX. O společnosti VETEK Semiconductor

VETEK Semiconductornavrhuje a vyrábí CVD SiC potažený grafit, Solid CVD SiC a TaC potahové komponenty pro SiC epitaxi, MOCVD, růst krystalů a vysokoteplotní polovodičová zařízení. Tento článek byl připraven týmem materiálového inženýrství společnosti VETEK na základě průmyslových zpráv společnosti Semiconductor Today a aktuální analýzy trhu s destičkami SiC a odráží přímé zkušenosti společnosti VETEK s dodávkami komponent do výrobních linek SiC.

Sources referenced: Semiconductor Today (2013 industry feature); Veřejná prohlášení GlobalWafers (2023); Compound Semiconductor News (2024); Analýza cen SiC destiček Patsnap Eureka (2025). Figures and equipment specifications for VETEK products are based on internal product documentation.
