Řešení defektu zapouzdření uhlíku v substrátech z karbidu křemíku

S globální energetickou transformací, revolucí AI a vlnou informačních technologií nové generace se karbid křemíku (SiC) díky svým výjimečným fyzikálním vlastnostem rychle posunul z „potenciálního materiálu“ na „strategický základní materiál“. Jeho aplikace se rozšiřují nebývalým tempem a kladou téměř extrémní požadavky na kvalitu a konzistenci podkladových materiálů. Díky tomu je řešení kritických defektů, jako je „uhlíkové zapouzdření“, naléhavější a nezbytnější než kdykoli předtím.

Hraniční aplikace Pohon SiC substrátů

1. Hardwarový ekosystém AI a limity miniaturizace:

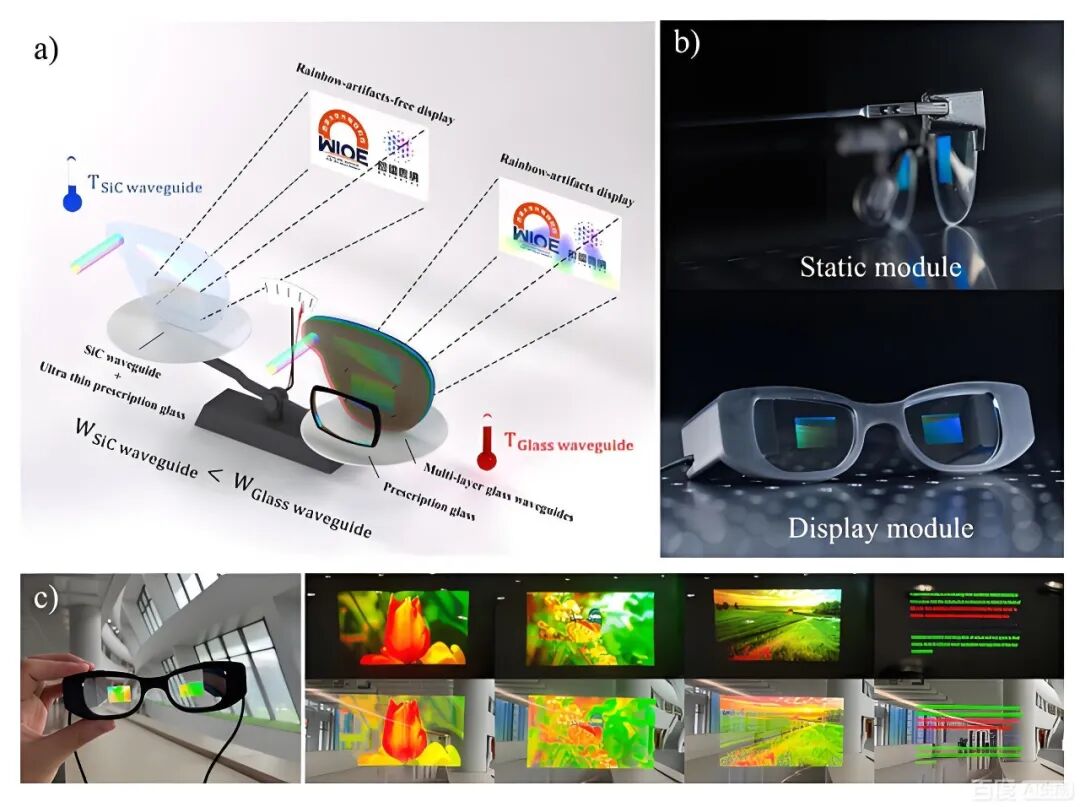

• Vezměme si jako příklad brýle AI
• Optické vlnovodné materiály pro AR/VR brýle.

Nová generace brýlí s umělou inteligencí (AR/VR zařízení) usiluje o jedinečný pocit ponoření a interakce v reálném čase. To znamená, že jejich vnitřní jádrové procesory (jako jsou dedikované AI inferenční čipy) musí zpracovávat obrovské množství dat a zvládat značný odvod tepla v extrémně omezeném miniaturizovaném prostoru. Čipy na bázi křemíku čelí v tomto scénáři fyzickým omezením.

Optické vlnovody AR/VR vyžadují vysoký index lomu pro snížení objemu zařízení, širokopásmový přenos pro podporu plnobarevných displejů, vysokou tepelnou vodivost pro řízení odvodu tepla z vysoce výkonných světelných zdrojů a vysokou tvrdost a stabilitu pro zajištění odolnosti. Musí být také kompatibilní s vyspělými mikro/nanooptickými technologiemi zpracování pro výrobu ve velkém měřítku.

Role SiC: GaN-on-SiC RF/výkonové moduly vyrobené ze substrátů SiC jsou klíčem k vyřešení tohoto rozporu. Mohou řídit miniaturní displeje a senzorové systémy s vyšší účinností a s tepelnou vodivostí několikrát vyšší než u křemíku, rychle odvádět obrovské teplo generované čipy, což zajišťuje stabilní provoz v tenkém provedení.

Monokrystalický karbid křemíku (SiC) má index lomu asi 2,6 ve spektru viditelného světla s vynikající průhledností, díky čemuž je vhodný pro vysoce integrované konstrukce optických vlnovodů. Na základě svých vlastností s vysokým indexem lomu může jednovrstvý difrakční vlnovod SiC teoreticky dosáhnout zorného pole (FOV) kolem 70° a účinně potlačit duhové vzory. Kromě toho má SiC extrémně vysokou tepelnou vodivost (asi 4,9 W/cm·K), což mu umožňuje rychle odvádět teplo z optických a mechanických zdrojů, čímž zabraňuje degradaci optického výkonu v důsledku nárůstu teploty. Kromě toho vysoká tvrdost a odolnost proti opotřebení SiC výrazně zvyšuje strukturální stabilitu a dlouhodobou životnost vlnovodných čoček. SiC destičky lze použít pro mikro/nano zpracování (jako je leptání a potahování), což usnadňuje integraci mikrooptických struktur.

Nebezpečí „uhlíkového zapouzdření“: Pokud substrát SiC obsahuje defekt „uhlíkového zapouzdření“, stává se lokalizovaným „tepelným izolátorem“ a „elektrickým bodem poruchy“. Nejen, že výrazně brání tepelnému toku, což vede k místnímu přehřátí čipu a snížení výkonu, ale může také způsobit mikrovýboje nebo svodové proudy, což může vést k anomáliím zobrazení, chybám ve výpočtech nebo dokonce k selhání hardwaru v AI brýlích při dlouhodobém vysokém zatížení. Substrát SiC bez defektů je proto fyzickým základem pro dosažení spolehlivého a vysoce výkonného nositelného hardwaru AI.

Nebezpečí „uhlíkového zapouzdření“: Pokud substrát SiC obsahuje defekt „uhlíkového zapouzdření“, sníží to prostup viditelného světla materiálem a může také vést k lokalizovanému přehřátí vlnovodu, zhoršení výkonu a snížení nebo abnormální jas displeje.

2. Revoluce v pokročilém počítačovém balení:

• Klíčové vrstvy v technologii NVIDIA CoWoS

V závodě o výpočetní výkon AI vedeném společností NVIDIA se pokročilé technologie balení, jako je CoWoS (Chip-on-Wafer-on-Substrate), staly ústředním bodem integrace CPU, GPU a paměti HBM, což umožňuje exponenciální růst výpočetního výkonu. V tomto komplexním heterogenním integračním systému hraje interposer klíčovou roli jako páteř pro vysokorychlostní propojení a tepelné řízení.

Role SiC: Ve srovnání s křemíkem a sklem je SiC považován za ideální materiál pro vysoce výkonný interposer nové generace díky své extrémně vysoké tepelné vodivosti, koeficientu tepelné roztažnosti, který lépe odpovídá čipům, a vynikajícím elektrickým izolačním vlastnostem. SiC interposery mohou efektivněji odvádět koncentrované teplo z více výpočetních jader a zajistit integritu vysokorychlostního přenosu signálu.

Nebezpečí „zapouzdření uhlíku“: Pod propojením na úrovni nanometrů je defekt „zapouzdření uhlíku“ na úrovni mikronů jako „časovaná bomba“. Může deformovat lokální tepelná a napěťová pole, což vede k termomechanické únavě a praskání ve spojovacích kovových vrstvách, což způsobuje zpoždění signálu, přeslechy nebo úplné selhání. V akceleračních kartách AI v hodnotě stovek tisíc RMB jsou systémové poruchy způsobené základními vadami materiálu nepřijatelné. Zajištění absolutní čistoty a konstrukční dokonalosti SiC interposeru je základním kamenem zachování spolehlivosti celého složitého výpočetního systému.

Závěr: Přechod od „přijatelné“ k „dokonalému a bezchybnému“. V minulosti se karbid křemíku používal hlavně v průmyslových a automobilových oblastech, kde existovala určitá tolerance k defektům. Pokud však přijde na svět miniaturizace brýlí s umělou inteligencí a ultra-vysokohodnotných, ultrakomplexních systémů, jako je CoWoS od NVIDIA, tolerance vad materiálu klesla na nulu. Každá vada "uhlíkového zapouzdření" přímo ohrožuje výkonnostní limity, spolehlivost a komerční úspěch konečného produktu. Překonání defektů substrátu, jako je „uhlíkové zapouzdření“, tedy již není jen akademickou záležitostí nebo problémem zlepšování procesů, ale kritickým materiálovým bojem, který podporuje umělou inteligenci nové generace, pokročilé výpočty a revoluci spotřební elektroniky.

Odkud pochází karbonový obal

Rost a kol. navrhl "model koncentrace", což naznačuje, že změny v poměru látek v plynné fázi jsou hlavní příčinou zapouzdření uhlíku. Li a kol. zjistili, že grafitizace semen může vyvolat zapouzdření uhlíku před začátkem růstu. V důsledku úniku atmosféry bohaté na křemík z kelímku a aktivní interakce mezi křemíkovou atmosférou a grafitovým kelímkem a dalšími grafitovými prvky je grafitizace zdroje karbidu křemíku nevyhnutelná. Proto může být relativně nízký parciální tlak Si v růstové komoře hlavní příčinou zapouzdření uhlíku. Avrov a kol. tvrdil, že zapouzdření uhlíku není způsobeno nedostatkem křemíku. Silná koroze grafitových prvků v důsledku přebytku křemíku tedy může být hlavní příčinou uhlíkových inkluzí. Přímé experimentální důkazy v tomto článku ukazují, že jemné uhlíkové částice na povrchu zdroje mohou být poháněny do růstové fronty monokrystalů karbidu křemíku, čímž se vytvoří uhlíkové zapouzdření. Tento výsledek ukazuje, že generování jemných uhlíkových částic v růstové komoře je primární příčinou zapouzdření uhlíku. Vznik zapouzdření uhlíku v monokrystalech karbidu křemíku není způsoben nízkým parciálním tlakem Si v růstové komoře, ale spíše tvorbou slabě spojených uhlíkových částic v důsledku grafitizace zdroje karbidu křemíku a koroze grafitových prvků.

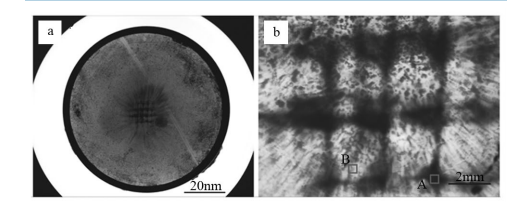

Zdá se, že rozložení inkluzí velmi připomíná vzor grafitových desek na povrchu zdroje. Zóny bez inkluzí v monokrystalických destičkách jsou kruhové o průměru asi 3 mm, což dokonale odpovídá průměru perforovaných kruhových otvorů. To naznačuje, že zapouzdření uhlíku pochází z oblasti suroviny, což znamená, že grafitizace suroviny způsobuje poruchu zapouzdření uhlíku.

Růst krystalů karbidu křemíku obvykle vyžaduje 100-150 hodin. Jak růst postupuje, grafitizace suroviny se stává závažnější. Při poptávce po pěstování silných krystalů se řešení grafitizace suroviny stává klíčovým problémem.

Řešení pro karbonové obaly

1. Sublimační teorie surovin v PVT

• Poměr plochy povrchu k objemu: V chemických systémech je rychlost nárůstu plochy povrchu látky mnohem pomalejší než rychlost nárůstu jejího objemu. Proto čím větší je velikost částic, tím menší je poměr plochy povrchu k objemu (plocha povrchu/objem).
• Na povrchu dochází k odpařování: Pouze atomy nebo molekuly umístěné na povrchu částice mají možnost uniknout do plynné fáze. Proto rychlost a celkové množství odpařování přímo souvisí s povrchovou plochou vystavenou částicí.
• Charakteristiky odpařování velkých částic: Menší poměr povrch/objem. Méně povrchových molekul/atomů, což znamená méně dostupných povrchových míst pro odpařování. (Velká částice vs. více malých částic) Pomalejší rychlost odpařování: Méně molekul/atomů unikne z povrchu částice za jednotku času. Rovnoměrnější odpařování (menší variace druhů): Vzhledem k relativně malému povrchu vyžaduje difúze vnitřního materiálu na povrch delší dráhu a více času. K odpařování dochází hlavně ve vnější vrstvě.
• Surovina malých částic (poměr velkého povrchu k objemu): „Nespálená“ (výrazně se mění vypařování/sublimace): Malé částice jsou téměř zcela vystaveny vysokým teplotám, což způsobuje rychlé „zplyňování“: Sublimují velmi rychle a v počáteční fázi primárně uvolňují nejsnáze sublimovatelné složky (obvykle plyny bohaté na křemík). Brzy se povrch malých částic stane bohatým na uhlík (protože uhlík je relativně obtížné sublimovat). To má za následek významný rozdíl ve složení sublimovaného plynu před a po – plyn začíná být bohatý na křemík a později se stává bohatým na uhlík.

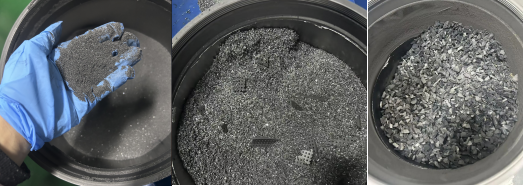

• Růst dokončen s 0,5 mm surovinou
• Růst dokončen 1-2mm samomnožící se surovinou metodou samomnožení
• Růst dokončen s 4-10 mm CVD surovinou

Jak je vidět na výše uvedeném diagramu, zvětšení velikosti částic suroviny pomáhá potlačit preferenční těkání složky Si v surovině, čímž se složení plynné fáze během celého procesu růstu stává stabilnější a řeší se problém grafitizace suroviny. Od materiálů CVD s velkými částicemi, zejména u surovin větších než 8 mm, se očekává, že zcela vyřeší problém grafitizace, čímž se odstraní defekt zapouzdření uhlíku v substrátu.

Závěr a výhled

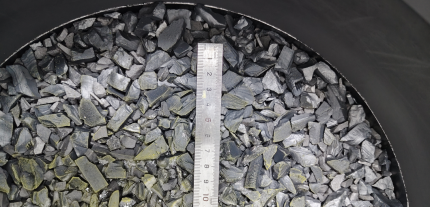

Velkočásticová, vysoce čistá, stechiometrická surovina SiC syntetizovaná metodou CVD, s inherentně nízkým poměrem plochy povrchu k objemu, poskytuje vysoce stabilní a kontrolovatelný zdroj sublimace pro růst monokrystalů SiC pomocí metody PVT. Nejde jen o změnu formy suroviny, ale také zásadně přetváří a optimalizuje termodynamické a kinetické prostředí metody PVT.

Výhody aplikace jsou přímo převedeny do:

• Vyšší kvalita monokrystalu: Vytvoření materiálového základu pro výrobu substrátů s nízkou vadou vhodných pro vysokonapěťová zařízení s vysokým výkonem, jako jsou MOSFET a IGBT.
• Lepší hospodárnost procesu: Zlepšení stability rychlosti růstu, využití surovin a výnosu procesu, což pomáhá snížit nákladnou cenu SiC substrátu a podporuje široké přijetí následných aplikací.
• Větší velikost krystalů: Stabilní podmínky procesu jsou příznivější pro industrializaci 8palcových a větších monokrystalů SiC.
