Piezoelektrické destičky PZT: Vysoce výkonná řešení pro MEMS nové generace

V éře rychlého vývoje MEMS (Micro-Electromechanical Systems) je výběr správného piezoelektrického materiálu zásadním rozhodnutím pro výkon zařízení. Tenkovrstvé destičky PZT (olovnatý zirkonát titanát) se ukázaly jako nejlepší volba oproti alternativám, jako je AlN (nitrid hliníku), nabízející vynikající elektromechanické spojení pro špičkové snímače a akční členy.

Vetek Semiconductor poskytuje špičkové PZT-on-Si/SOI wafery. Využitím pokročilého nanášení tenkých vrstev poskytujeme výjimečnou jednotnost filmu a krystalickou kvalitu, speciálně navrženou tak, aby překonala běžné průmyslové překážky, jako je únava filmu a zhoršení výkonu.

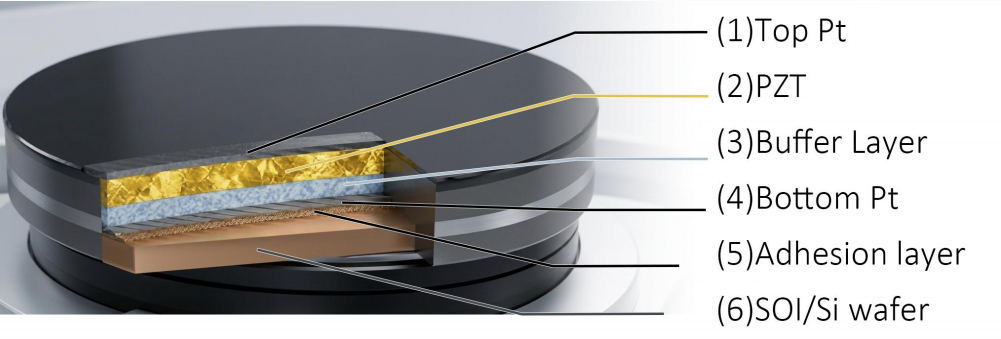

Základní architektura: Synergie Pt a PZT

Integrita vícevrstvého svazku je základem feroelektrického výkonu. Naše destičky využívají přesně navržený svazek kovových elektrod a keramických tenkých filmů:

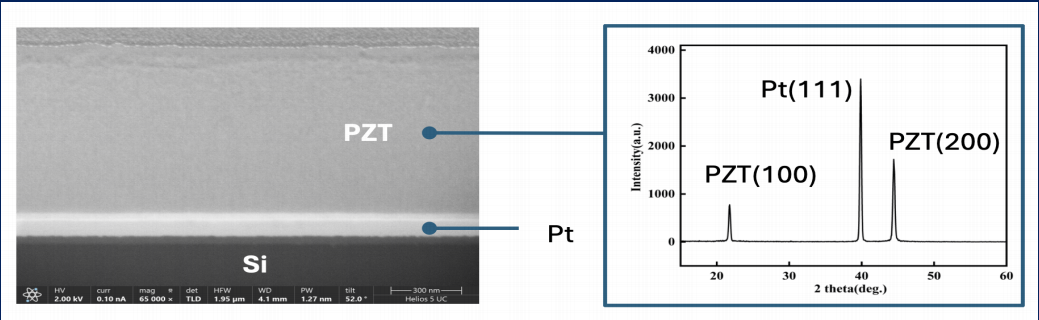

• Piezoelektrické jádro PZT:Náš proces se zaměřuje na přísnou kontrolu orientace krystalů. Podle Muralta (2000) poskytuje PZT s preferovanou orientací (100) nebo (001) výrazně vyšší podélnou piezoelektrickou konstantu. Optimalizovaná depozice Vetek zajišťuje silnou (100) orientaci, což umožňuje masivní energetický výstup i při tloušťkách na úrovni mikronů.
• Vrstva kritické Pt elektrody:Platina (Pt) slouží jak jako elektrické vedení, tak jako růstová šablona pro PZT. Pt, známý pro svou vysokou vodivost a tepelnou stabilitu v prostředích bohatých na kyslík, je průmyslovým zlatým standardem pro spodní elektrody (Takahashi et al., 1994). Udržujeme ultra nízkou drsnost povrchu (Ra <= 1,0 nm), abychom poskytli ideální rozhraní pro nukleaci PZT.
• Integrované vyrovnávací vrstvy:Abychom potlačili elementární difúzi mezi PZT a křemíkovým substrátem, začlenili jsme přesný systém Buffer Layer. Tyto vrstvy působí jako fyzická bariéra a napěťový nárazník, zabraňují delaminaci filmu a zajišťují mechanickou spolehlivost celého plátku během komplexního leptání MEMS.

Cílové aplikace: Kde se PZT používá?

Vysoce výkonné destičky PZT jsou nezbytné pro aplikace vyžadující přesné mechanicko-elektrické snímání nebo elektro-mechanické ovládání:

• Spotřební elektronika (PMUT):Mezi cílové klienty patří výrobci modulů chytrých telefonů a firmy zabývající se biometrickým zabezpečením. Případ použití: Fólie PZT generují vysokofrekvenční ultrazvukové vlny pro snímání otisků prstů pod displejem. Ve srovnání se staršími řešeními nabízejí PMUT na bázi PZT hlubší průnik a vyšší rozlišení (Akbari et al., 2016), což umožňuje bezpečnou 3D biometrickou autentizaci.
• Telekomunikace (RF MEMS):Mezi cílové klienty patří návrháři RF front-end čipů a poskytovatelé infrastruktury 5G/6G. Případ použití: Využití vysokého koeficientu elektromechanické vazby PZT k vytvoření laditelných filtrů. To minimalizuje ztráty signálu a rozšiřuje šířku pásma, což je kritické pro řízení přetížení spektra v sítích 5G.
• Průmyslový tisk:Mezi cílové zákazníky patří výrobci průmyslových inkoustových tiskáren a výrobci flexibilních displejů (OLED). Případ použití: Desky PZT jsou mikroobráběny do ultra rychlých akčních členů. Okamžitou deformací inkoustové komory dosáhnou pikolitrového přesného dávkování tekutiny, což je základní kámen pro výrobu OLED a 3D tisk ve vysokém rozlišení.
• Zdravotní péče:Mezi cílové klienty patří výzkum a vývoj lékařských přístrojů a začínající ruční ultrazvukové přístroje. Případ použití: Řízení intravaskulárních ultrazvukových (IVUS) sond pro vnitřní zobrazování. Slouží také jako srdce vysoce účinných, tichých lékařských nebulizátorů pro cílené dodávání léků.
• Automobilový průmysl:Mezi cílové klienty patří poskytovatelé řešení pro autonomní řízení a vývojáři inteligentního kokpitu HMI. Případ použití: Rozšíření detekčního rozsahu automobilových ultrazvukových senzorů. Navíc poskytuje hmatovou zpětnou vazbu na dotykových obrazovkách, simulující hmatový pocit fyzických tlačítek.

Proč si vybrat Vetek Semiconductor?

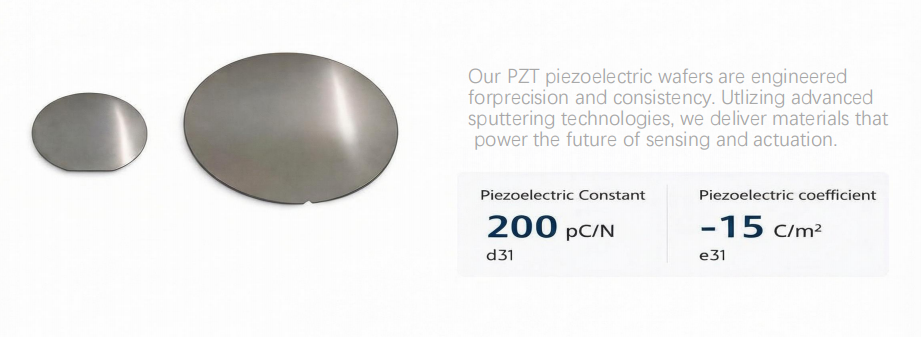

• Špičkové parametry:Piezoelektrická konstanta d31 typicky dosahuje 200 pC/N, s koeficientem e31 stabilním při -15 C/m2.
• Všestranné substráty:K dispozici v 6palcových a 8palcových formátech, včetně substrátů SOI s vysokým odporem (> 5000 ohm/cm).
• Přizpůsobení na míru:Podporujeme wafery dodané zákazníkem (slévárenský servis) a můžeme přizpůsobit poměr tloušťky vrstev PZT a Pt tak, aby odpovídal vašim specifickým požadavkům na rezonanční frekvenci.

Autor:Sera Lee

Akademické reference:

[1] Muralt, P. (2000). "Tenké vrstvy PZT pro mikrosenzory a akční členy: problémy a pokrok."Journal of Micromechanics and Microengineering.

[2] Trolier-McKinstry, S., a kol. (2018). "Piezoelektrické tenké filmy pro MEMS."Roční přehled materiálového výzkumu.

[3] Akbari, M., a kol. (2016). "Piezoelektrické mikroobrobené ultrazvukové snímače (pMUT) pro lékařské zobrazování."V piezoelektrických MEMS rezonátorech.
