Jak povlak TaC zvyšuje růst krystalů SiC v aplikacích PVT

Jak povlak TaC zvyšuje růst krystalů SiC v aplikacích PVT

Karbid křemíku (SiC) nyní stojí za velkým pokrokem v oblasti pohonů elektrických vozidel, měničů obnovitelné energie a vysokofrekvenčních výkonových modulů. Ekonomika výroby a výkon zařízení závisí na zvětšení rozměrů krystalů SiC, zvýšení výtěžnosti šarží a potlačení populace defektů. Splnění těchto cílů vyžaduje více než vyladěné procesní receptury. Integrita a životnost materiálů tepelného pole se stávají stejně rozhodujícími, zejména s ohledem na agresivní podmínky uvnitř pecí s fyzikálním transportem par (PVT).

Mezi možnostmi povrchového inženýrství pro grafitové díly získala měřitelnou trakci Chemická depozice z plynné fáze (CVD) karbidu tantalu (TaC). Tento povlak jednoduše nestíní substrát; aktivně upravuje povrchovou chemii a tepelnou odezvu součástí, které mají nejtvrdší provoz.

Co dělá povlak TaC uvnitř PVT pece？

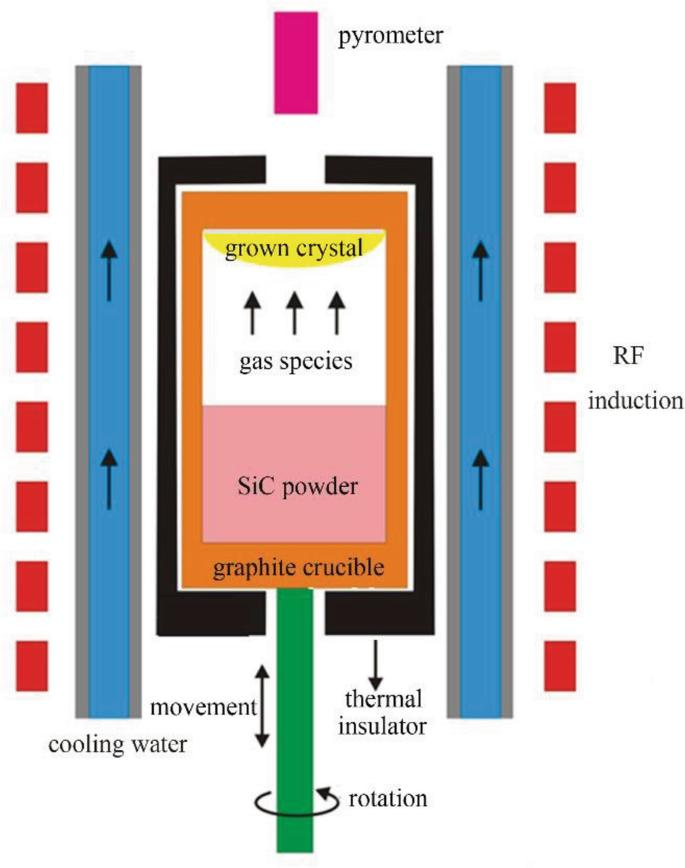

Růst PVT probíhá sublimací SiC suroviny nad 2000 °C. Výsledné druhy par putují směrem k chladnějšímu zárodečnému krystalu, kde kondenzace a rekrystalizace postupně vytvářejí boule. Jeden běh může trvat stovky hodin. Během tohoto intervalu je každý grafitový povrch – stěny kelímku, držák semen, vodicí kroužky – vystaven neustálým výparům bohatým na křemík, extrémním teplotním gradientům a mechanickému namáhání v důsledku nesouladu tepelné roztažnosti.

Bez ochranných vrstev prochází grafit dvěma paralelními cestami degradace. První je fyzikální: povrchová eroze uvolňuje jemné uhlíkové částice do proudu páry. Druhý je chemický: křemíkové páry reagují s grafitem za vzniku těkavého SiC nebo jiných meziproduktů, čímž se postupně ztenčuje stěna součásti. Obě cesty zavádějí uhlíkové shluky nebo stopové kovové nečistoty do rostoucího krystalu a obě zkracují životnost drahého nábytku pece.

CVD TaC povlak tyto mechanismy přerušuje. Povlaková vrstva je stechiometricky řízená, bez dírek a přilnavá ke grafitovému substrátu. Představuje chemicky inertní povrch vůči vysokoteplotní páře, takže spodní grafit se nikdy přímo nedotýká reaktivního prostředí. Toto oddělení zásadně mění trajektorii kontaminace.

Pozorované zlepšení kvality krystalů

Pěstitelé krystalů často uvádějí, že komponenty potažené TaC korelují s nižším počtem uhlíkových inkluzí a zakončení mikrotrubek. Vysvětlení spočívá ve schopnosti povlaku udržovat stálý stav povrchu během několika cyklů. Nepovlakovaný grafit se v průběhu času mění – jeho pórovitost se zvyšuje, jeho emisivita se posouvá a jeho lokální distribuce teplot se mění. Tyto postupné změny narušují symetrii tepelného pole, která je nezbytná pro rovnoměrný radiální růst.

Stabilní tepelné pole naproti tomu zachovává axiální a radiální teplotní gradienty potřebné pro řízený skokový růst na povrchu semen. S povlakem TaC si vnitřek kelímku zachovává svou původní geometrii a tepelnou emisivitu během více růstových cyklů. Výsledkem je těsnější rozložení metrik kvality krystalu od běhu k běhu, což přímo zvyšuje podíl použitelných waferů na kouli.

Prodloužená životnost komponent a provozní náklady

Ekonomický důvod pro povlak TaC často spočívá v prodloužení životnosti. Grafitové komponenty v nepotažené formě mohou vyžadovat výměnu po 10–20 sériích růstu v závislosti na specifickém teplotním profilu a délce trvání. Ekvivalenty s povlakem TaC v dokumentovaných provozech pece běžně dosahují 2–3krát delší životnosti, než se projeví měřitelný úbytek hmotnosti nebo zdrsnění povrchu.

Tato odolnost pramení z vysokého bodu tání povlaku (přesahující 3 800 °C) a jeho nízkého difúzního koeficientu pro uhlík i křemík. I při 2200 °C zůstává interdifúze přes rozhraní povlak-substrát zanedbatelná. Povlak se při tepelném cyklování nerozlévá, neodlupuje ani nedelaminuje, pokud jsou parametry depozice CVD správně optimalizovány. Delší intervaly mezi výměnami součástí se promítají do menšího počtu cyklů ochlazování a zahřívání pece, méně práce při demontáži a opětovné montáži a nižší spotřeby vysoce čistého grafitového materiálu.

Specifikace čistoty, na kterých záleží pro polovodiče

U SiC pro zařízení mohou kovové nečistoty na úrovni dílů na milion snížit životnost nosiče a průrazné napětí. Samotný povlak proto musí být kompatibilní s polovodiči. CVD TaC zpracovaný z vysoce čistých prekurzorů dosahuje zdokumentované čistoty 99,999841 %. Tento údaj není náhodný: odráží záměrnou kontrolu nad čištěním prekurzorového plynu, čistotou reaktoru a manipulací po depozici. Na této úrovni čistoty zůstávají všechny kovové částice, které by mohly difundovat z povlaku do plynné fáze, pod analytickými detekčními limity po typické doby růstu.

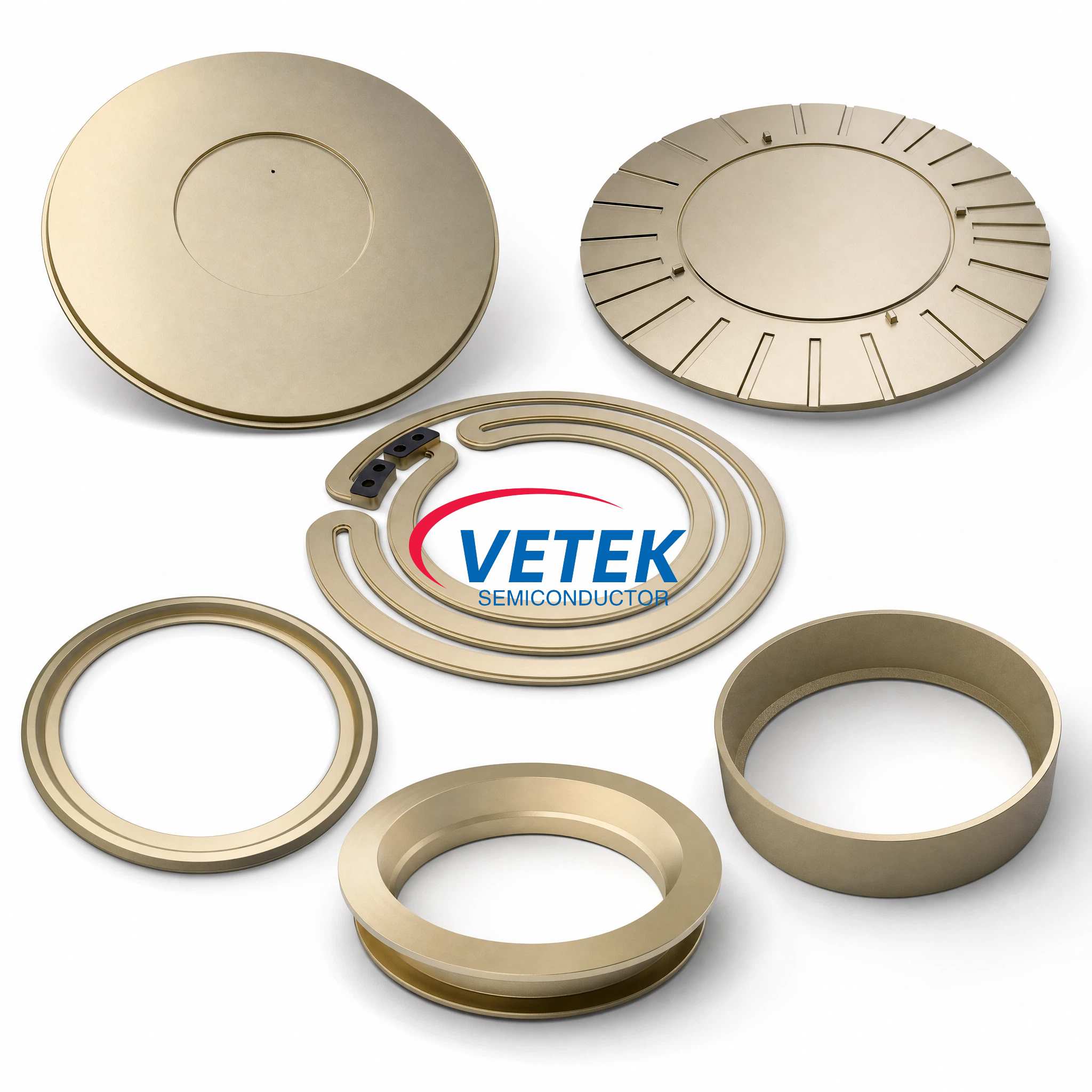

Běžně potažené grafitové díly

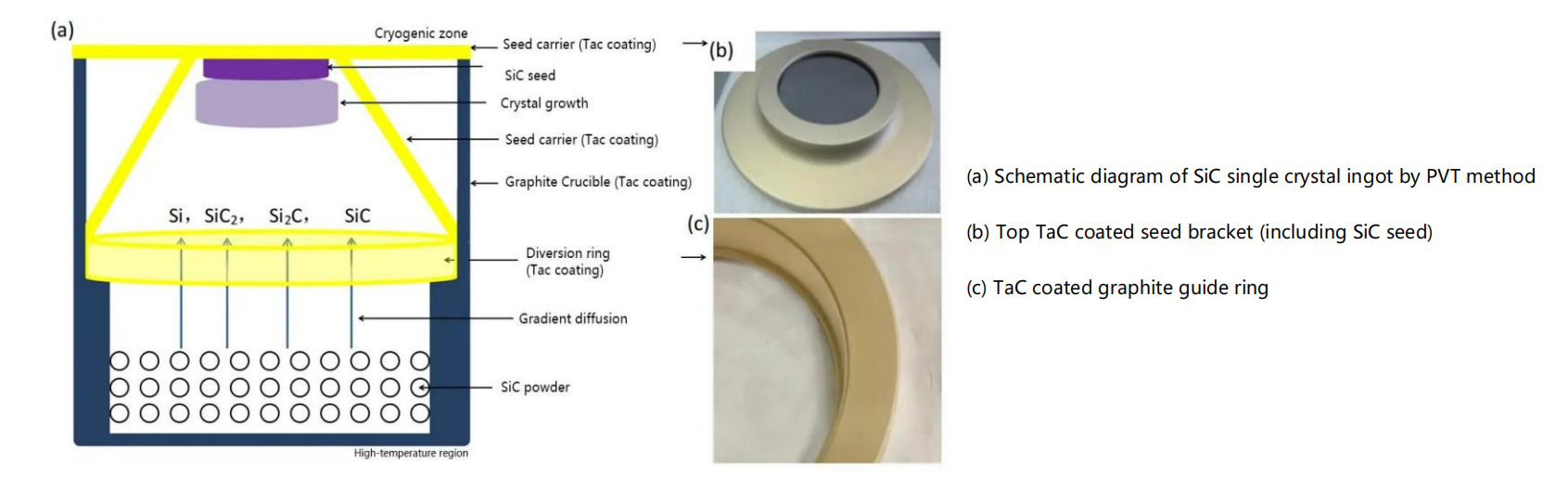

Tepelná pole PVT obvykle obsahují pět až osm různých grafitových složek, které mohou těžit z aplikace TaC:

Kelímky, které obsahují práškový zdroj SiC a udržují nejvyšší teploty.

Držáky semen, které upevňují očkovací krystal a vyžadují přesný tepelný kontakt.

Vodicí kroužky, které tvarují cestu toku páry směrem k semenu.

Kroužky a rozpěrky kelímku, které vymezují mezeru mezi zdrojem a semenem.

Dodatečné izolační štíty nebo podpěrné sloupky v určitých provedeních pecí.

Povlak všech nebo většiny těchto částí vytváří konzistentní povrchový stav v celé horké zóně, spíše než smíšené potažené a nepotažené povrchy, které by mohly způsobit lokalizované tepelné nebo chemické asymetrie.

Proč CVD spíše než jiné metody depozice？

Ne všechny povlaky TaC fungují stejně. Plazmovým nástřikem nebo metodou cementování v prášku se vytvářejí silnější vrstvy, ale s vyšší porézností, horší přilnavostí a větším rizikem odlupování při tepelném šoku. CVD se vyznačuje růstem povlaku atom po atomu z prekurzorů v plynné fázi. To poskytuje plně husté mikrostruktury s velikostí zrn v řádu několika mikrometrů a rovnoměrností tloušťky v rozmezí ±5 μm napříč velkoplošnými součástmi.

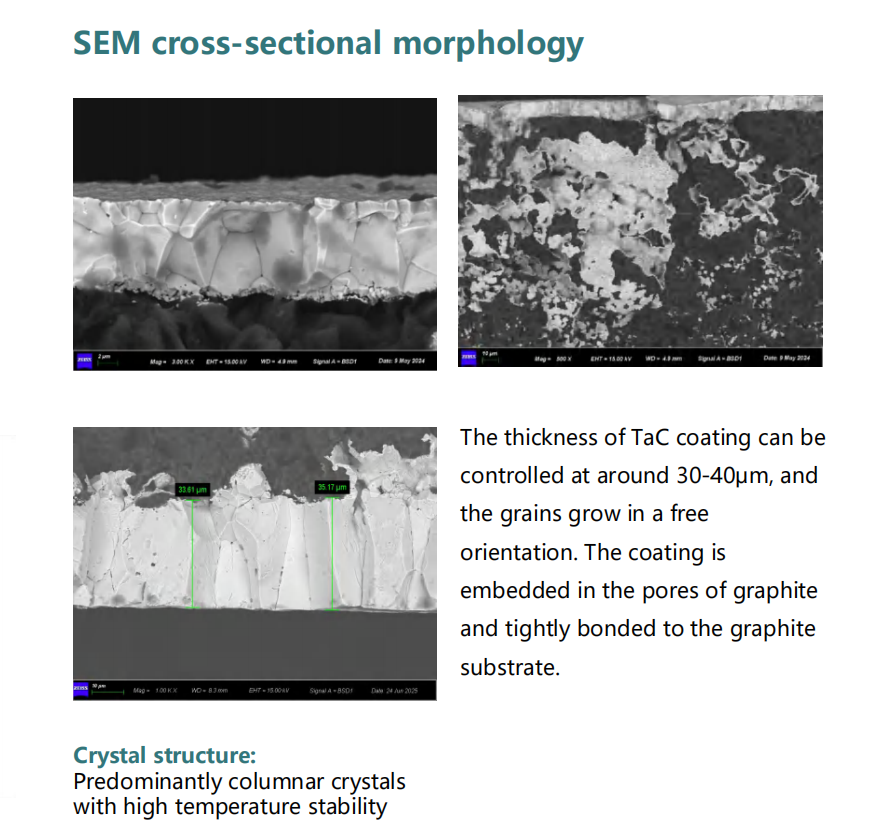

Standardní tloušťka CVD TaC je specifikována na 30 ± 5 μm pro většinu PVT kelímků a držáků. U pecí s prodlouženými cykly nebo vyššími špičkovými teplotami lze použít přizpůsobenou tloušťku až 40 μm. Tlustší povlaky prodlužují délku difúzní bariéry, ale vyžadují pečlivé přizpůsobení koeficientu tepelné roztažnosti grafitového substrátu, aby se zabránilo mezifázovému napětí – faktoru dobře charakterizovanému v návrhu procesu CVD.

Praktické úvahy pro adopci

Zařízení, která přecházejí z nepotažených komponent na komponenty s povlakem TaC, by měla předvídat úpravy regulace teploty. Povlak mění emisivitu povrchu, což může posunout hodnoty pyrometru nebo kalibraci výkonu na teplotu o 20–50 °C. Tento posun je předvídatelný a opakovatelný, takže krátký kalibrační běh stačí k opětovnému nastavení správných teplotních hodnot. Po této počáteční kompenzaci se potažený systém chová konzistentněji napříč sériemi než jeho nepotažený protějšek, což snižuje potřebu ladění na sérii.

Závěr

Výroba SiC na bázi PVT klade mimořádné požadavky na grafitové komponenty tepelného pole. CVD TaC povlak řeší tyto požadavky prostřednictvím čtyř vzájemně propojených efektů: potlačuje uvolňování uhlíkových částic, blokuje útok křemíku na substrát, zachovává symetrii tepelného pole v průběhu prodloužených sekvencí a prodlužuje intervaly výměny součástí. Tyto výsledky společně zlepšují krystalovou čistotu, zvyšují využitelný výtěžek na kouli a snižují příspěvek spotřebních dílů k nákladům na plátek. Vzhledem k tomu, že se velikosti plátků SiC posouvají směrem k 200 mm a požadavky na hustotu defektů se dále zpřísňují, přijetí umělých povlaků, jako je TaC, se pravděpodobně rozšíří z možnosti na základní specifikace v pokročilých výrobních linkách.
