Proč se povlak TaC stává preferovanou volbou pro polovodičové grafitové komponenty

Vzhledem k tomu, že polovodičový průmysl tlačí na větší průměry plátků, vyšší provozní teploty a stále přísnější rozpočty na kontaminaci, požadavky kladené na grafitové komponenty značně vzrostly. Od kelímků, susceptorů, ohřívačů, vodicích kroužků a držáků semen se již neočekává, že budou pouze odolávat teplu – musí také držet svůj tvar, potlačit uvolňování nečistot a přežít delší běhy v agresivně reaktivních atmosférách.

Pro řešení těchto problémů se povlaky karbidu tantalu (TaC) s chemickou depozicí z plynné fáze (CVD) ukázaly jako vysoce slibné řešení pro ochranu grafitových dílů na pokročilých výrobních linkách polovodičů. Tento článek se zabývá tím, proč povlaky TaC přitahují rostoucí zájem a jak přispívají ke stabilnějším procesům, delší životnosti dílů a lepší celkové efektivitě výroby.

Proč grafitové komponenty potřebují ochranné vrstvy

Grafit je již dlouho oblíbeným materiálem pro vysokoteplotní polovodičový hardware díky své dobré tepelné vodivosti, nízké hustotě a snadnému obrábění. Ale holý grafit má dobře známé slabiny, když je vystaven drsným podmínkám uvnitř procesních komor:

• Degradace povrchu při extrémních teplotách
• Chemický útok vodíkem, čpavkem a dalšími reaktivními plyny
• Vylučování uhlíkových částic
• Migrace nečistot do rostoucích krystalů nebo epitaxních filmů
• Postupný rozměrový drift po mnoha tepelných cyklech

Tyto problémy se stávají obzvláště kritickými v procesech, jako jsou:

• Objemový růst SiC prostřednictvím PVT
• SiC epitaxe
• GaN MOCVD
• Růst krystalů AlN
• Nastavení vysokoteplotního tepelného pole

Se smršťováním geometrie zařízení a zpřísněním požadavků na výkon může i malá kontaminace nebo mírné opotřebení grafitových dílů přímo ovlivnit výtěžnost plátků a konečnou spolehlivost zařízení.

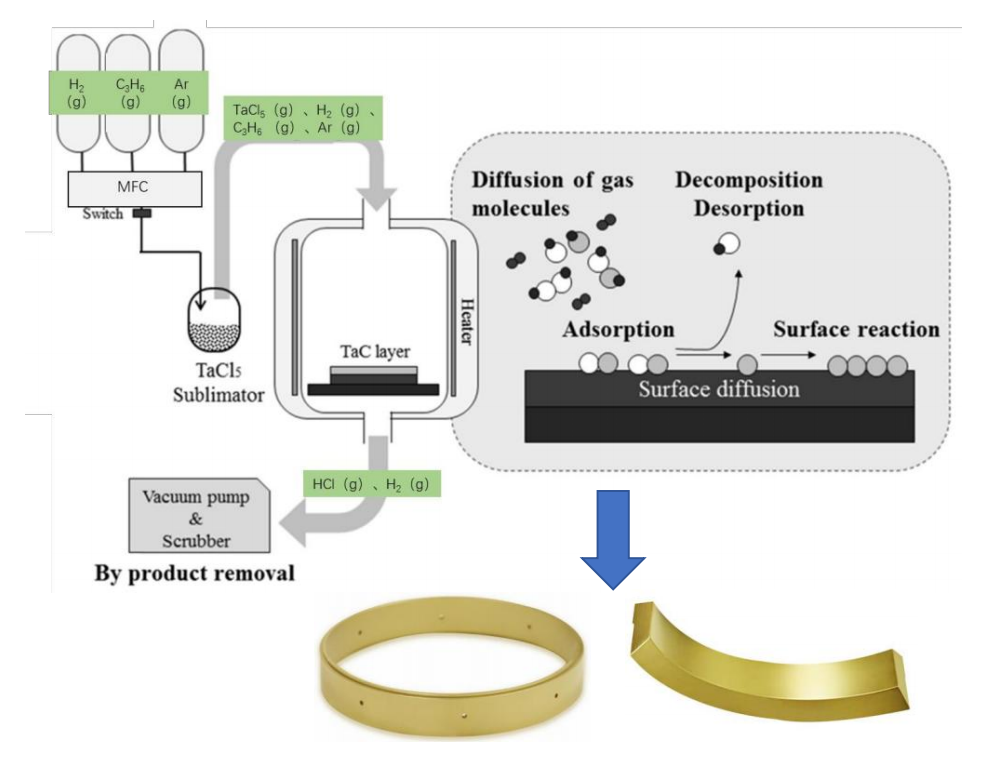

Co přesně je povlak TaC?

Karbid tantalu (TaC) je ultra-žáruvzdorná keramika s bodem tání kolem 3 880 °C – jedním z nejvyšších známých. Spojuje pozoruhodnou tepelnou stabilitu s vynikající chemickou inertností, díky čemuž je přirozeným kandidátem na stínění grafitových povrchů, které jsou vystaveny agresivním polovodičovým prostředím.

Namísto úplného nahrazení grafitu se TaC nanáší jako hustá tenká vrstva pomocí CVD. To vám dává to nejlepší z obou světů:

• Grafit dodává tepelnou vodivost, nízkou hmotnost a mechanickou podporu.
• Vrstva TaC působí jako robustní bariéra proti chemické erozi a uvolňování nečistot.

Čistým výsledkem je složka, která vydrží za podmínek, které by rychle degradovaly obyčejný grafit.

Klíčové výhody CVD TaC povlaku

(1) Výjimečná odolnost při vysokých teplotách

Mnoho polovodičových procesů probíhá mezi 1 500 °C a výrazně nad 2 500 °C, což jsou teploty, které tlačí většinu materiálů na hranici svých možností. TaC si zachovává svou strukturální integritu v celém tomto rozsahu a účinně izoluje spodní grafit před tepelnou degradací během mnoha výrobních cyklů.

(2) Vynikající chemická odolnost

Jednou z vynikajících vlastností TaC je jeho schopnost odolat korozivním druhům plynů, které požírá jiné povlaky. V praxi vykazuje výrazně lepší odolnost než běžné ochranné vrstvy při vystavení:

• vodík (H2)
• Amoniak (NH3)
• Silikonová pára
• Reaktivní kovové páry

Tato zlepšená chemická odolnost se přímo promítá do menšího počtu výměn dílů a předvídatelnějších výrobních procesů.

(3) Nižší riziko kontaminace

Vzhledem k tomu, že se cíle kvality krystalů a hustoty defektů stávají přísnějšími, je prvořadé udržovat procesní prostředí čisté. Dobře nanesený povlak TaC tvoří téměř nepropustnou bariéru, která pomáhá snížit:

• Uvolňování uhlíku z grafitového těla
• Difúze kovových nečistot
• Odlupování částic
• Zdrsnění povrchu v průběhu času

Čistší podmínky podporují krystaly vyšší kvality a lepší opakovatelnost běhu za během.

(4) Prodloužená životnost

Výměna dílů s tepelným polem je nákladná – nejen co se týče materiálů, ale i prostojů a úsilí o rekvalifikaci. Protože povlak TaC tak účinně zpomaluje povrchovou korozi a opotřebení, mnoho potažených grafitových součástí vydrží podstatně déle než jejich nepotažené protějšky. To znamená méně přerušení provozu a nižší celkové provozní náklady.

(5) Silná přilnavost k podkladu

Moderní CVD procesy ukládají TaC atom po atomu na grafitový povrch, což poskytuje vynikající mezifázovou vazbu. Na rozdíl od mechanických nebo stříkaných povlaků vám CVD poskytuje:

• Hustá mikrostruktura bez pórů
• Rovnoměrná tloušťka i na složitých tvarech
• Spolehlivá přilnavost, která odolává opakovaným tepelným cyklům
• Dobré pokrytí rohů a prohlubní

Tato robustnost je kritická pro produkční prostředí, kde o konzistenci nelze vyjednávat.

Typické použití grafitových dílů potažených TaC

Jak technologie dospívá, komponenty s povlakem TaC si nacházejí cestu do stále více polovodičových aplikací. Mezi běžné příklady patří:

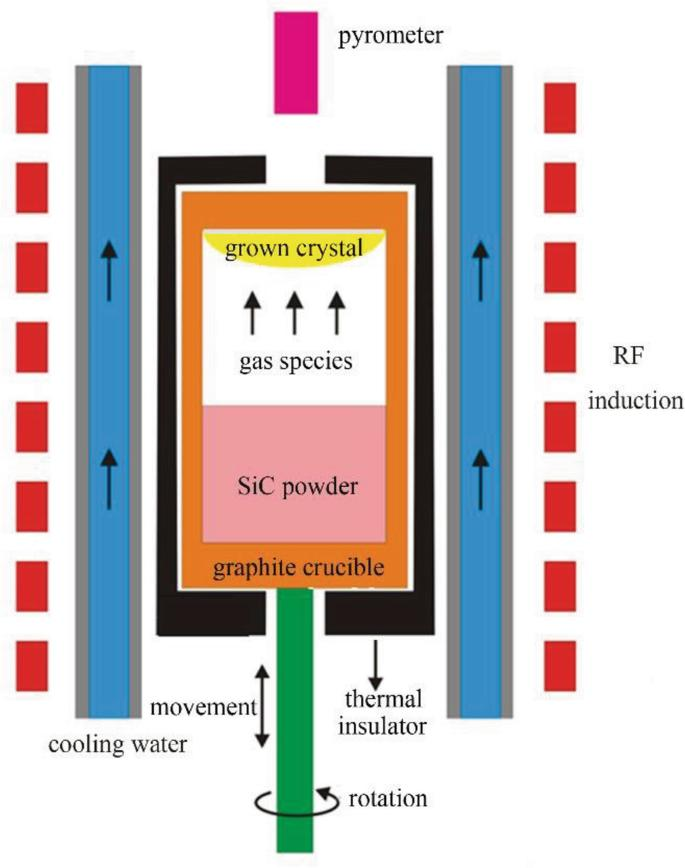

Růst krystalů SiC (PVT)

Kelímky potažené TaC, držáky semen, vodicí kroužky a kroužky kelímku jsou nyní široce používány ke snížení nečistot uvnitř růstové komory a zároveň k prodloužení životnosti hardwaru topné zóny.

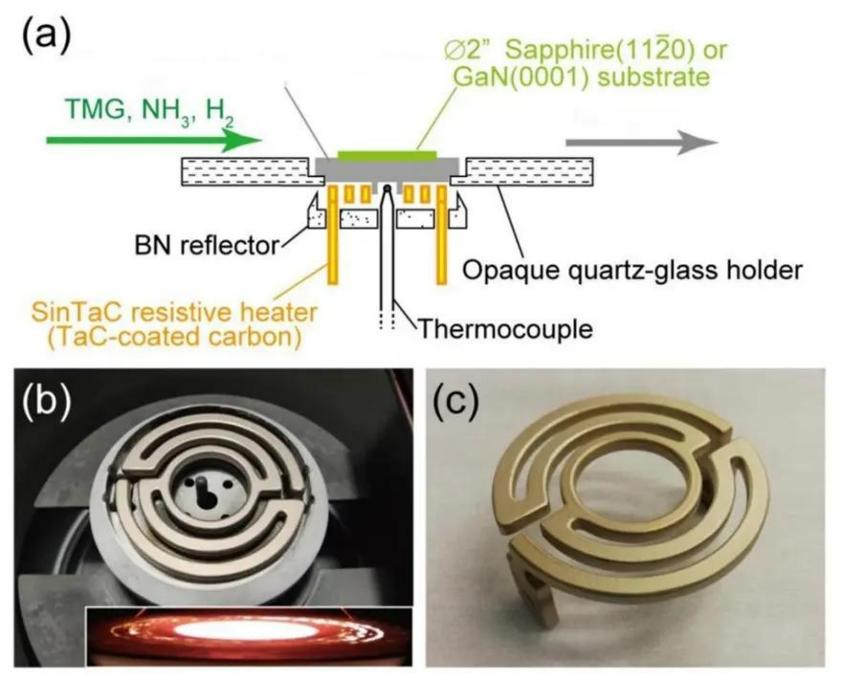

Systémy GaN MOCVD

Grafitové ohřívače s povlakem TaC poskytují stabilní tepelný výkon a odolávají korozi způsobené čpavkem a vodíkem během epitaxe GaN, což pomáhá udržovat jednotné teplotní profily po dlouhé kampaně.

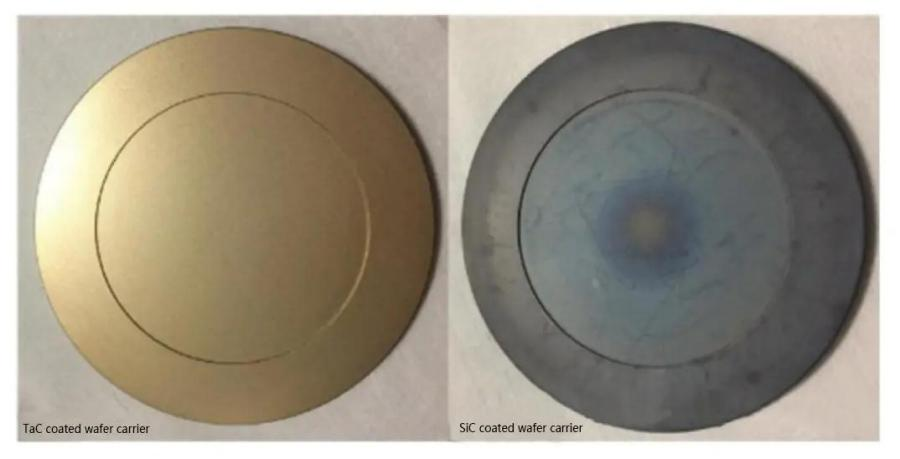

Epitaxní susceptory (nosiče plátků)

Susceptoři vidí opakované tepelné šoky a vystavení korozivním plynům. Povlak TaC jim dává mnohem větší šanci na přežití mnoha jízd bez poškození povrchu.

Ostatní vysokoteplotní polovodičová zařízení

Mezi další použití patří růst krystalů AlN, epitaxe křemíku, obecné komponenty tepelného pole a dokonce některé pokročilé nástroje pro zpracování keramiky.

Proč na metodě CVD záleží

Ne všechny povlaky TaC jsou stejné. Mezi různými depozičními technikami je CVD široce považováno za zlatý standard pro práci s polovodičovou kvalitou, protože poskytuje:

• Velmi vysoká hustota a nízká poréznost
• Vynikající čistota (kritická pro procesy citlivé na kontaminaci)
• Přesná, opakovatelná kontrola tloušťky
• Rovnoměrné pokrytí na složitých geometriích součástí
• Pevné spojení s grafitovým substrátem

Pro aplikace, kde je konzistence a spolehlivost vším, vyniká CVD jako jasná volba.

Pohled do budoucna: Role grafitu potaženého TaC

S posunem průmyslu směrem k:

• 8palcové SiC destičky
• Zařízení GaN s vyšším výkonem
• Pokročilejší složené polovodiče
• Delší produkční kampaně
• Přísnější požadavky na čistotu

grafitové komponenty budou pouze čelit většímu namáhání. Povlak TaC se posouvá za hranice pouhé ochranné vrstvy – je stále více považován za klíčový faktor pro výrobu nové generace. Společnosti, které to myslí se zvyšováním výnosů, maximalizací provozuschopnosti nástrojů a prodlužováním životnosti dílů vážně, již pohlížejí na grafit potažený TaC jako na strategickou součást své dlouhodobé optimalizace procesu.

Závěr

Rostoucí přijetí povlaků TaC odráží jednoduchou realitu: polovodičový průmysl potřebuje materiály, které dokážou držet krok se stále náročnějšími podmínkami. Spojením tepelných výhod grafitu s chemickou odolností karbidu tantalu nabízejí díly s povlakem CVD-TaC praktickou cestu ke snížení kontaminace, delší životnosti součástí a stabilnějšímu výrobnímu procesu. Vzhledem k tomu, že technologie růstu krystalů a epitaxe pokračují vpřed, jsou povlaky TaC připraveny hrát ještě větší roli v celé řadě výrobních kroků polovodičů.

Často kladené otázky

1. Je povlak TaC lepší než obyčejný grafit?

Pro většinu vysokoteplotních polovodičových procesů ano – povlak TaC poskytuje výrazně lepší ochranu proti korozi, kontaminaci a mechanickému opotřebení, což se obvykle promítá do mnohem delší životnosti.

2. Která průmyslová odvětví používají grafit potažený TaC?

Primárně výroba polovodičů, včetně růstu krystalů SiC, GaN MOCVD, křemíkové epitaxe a pokročilých systémů tepelného pole.

3. Proč je CVD preferováno pro aplikaci TaC?

CVD vytváří husté, vysoce čisté vrstvy s vynikající přilnavostí a rovnoměrností tloušťky – přesně to, co vyžadují náročné polovodičové aplikace.

4. Jaké typy grafitových dílů lze potáhnout TaC?

Typickými kandidáty jsou kelímky, susceptory, držáky semen, vodicí kroužky, ohřívače, tácky a další grafitové části vystavené vysokým teplotám a reaktivním plynům.
