Jednorázový Graphite Undertaker

Popis:

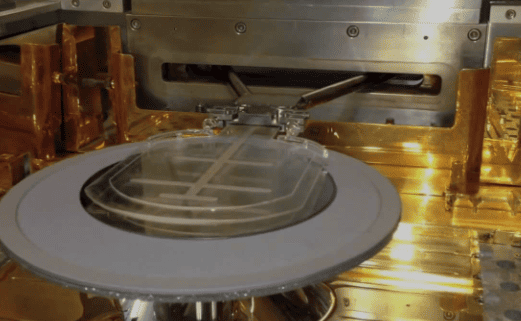

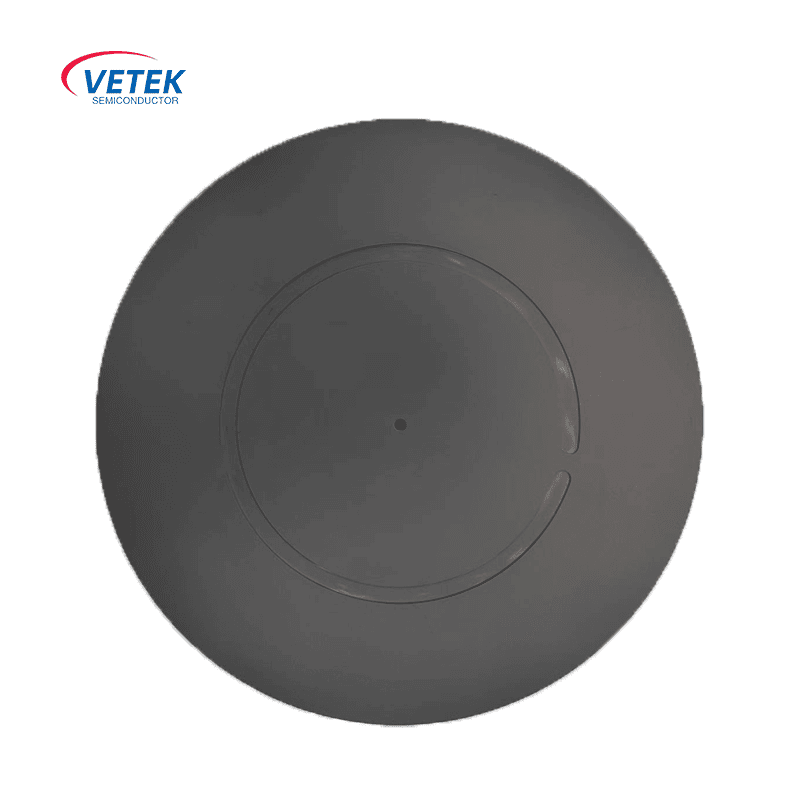

Jednorázový susceptor EPI EPI EPI zahrnuje sadu grafitového zásobníku, grafitového kroužku a dalšího příslušenství s použitím grafitového substrátu s vysokou čistotou + kompozitní strukturou povlaku křemíkového karbidu, s ohledem na vysokou teplotní stabilitu, chemickou setrvačnost a uniformitu tepelného pole. Je to jádro ložiskové složky vysoce přesného epitaxiálního listu v hromadné výrobě.

Inovace materiálu: grafit +sic povlak

Grafit

● Ultra vysoká tepelná vodivost (> 130 W/M · K), rychlá reakce na požadavky na kontrolu teploty, aby byla zajištěna stabilita procesu.

● Koeficient nízkého tepelné roztažnosti (CTE: 4,6 × 10⁻⁶/° C), snížit deformaci s vysokou teplotou, prodloužit životnost.

CVD SIC povlak

● Odolnost proti korozi. Odolnost proti útoku reakčních plynů, jako jsou H₂, HCI a SIH₄. Zabraňuje kontaminaci epitaxiální vrstvy těkavostí základního materiálu.

● Zhuštění povrchu: Poroditost povlaku je menší než 0,1%, což zabraňuje kontaktu mezi grafitem a oplatkou a zabraňuje difúzi nečistot uhlíku.

● Tolerance s vysokou teplotou: Dlouhodobá stabilní práce v prostředí nad 1600 ° C, přizpůsobují se vysoké teplotní poptávce po epitaxy SIC.

Návrh tepelného pole a optimalizace vzduchu

Jednotná struktura tepelného záření

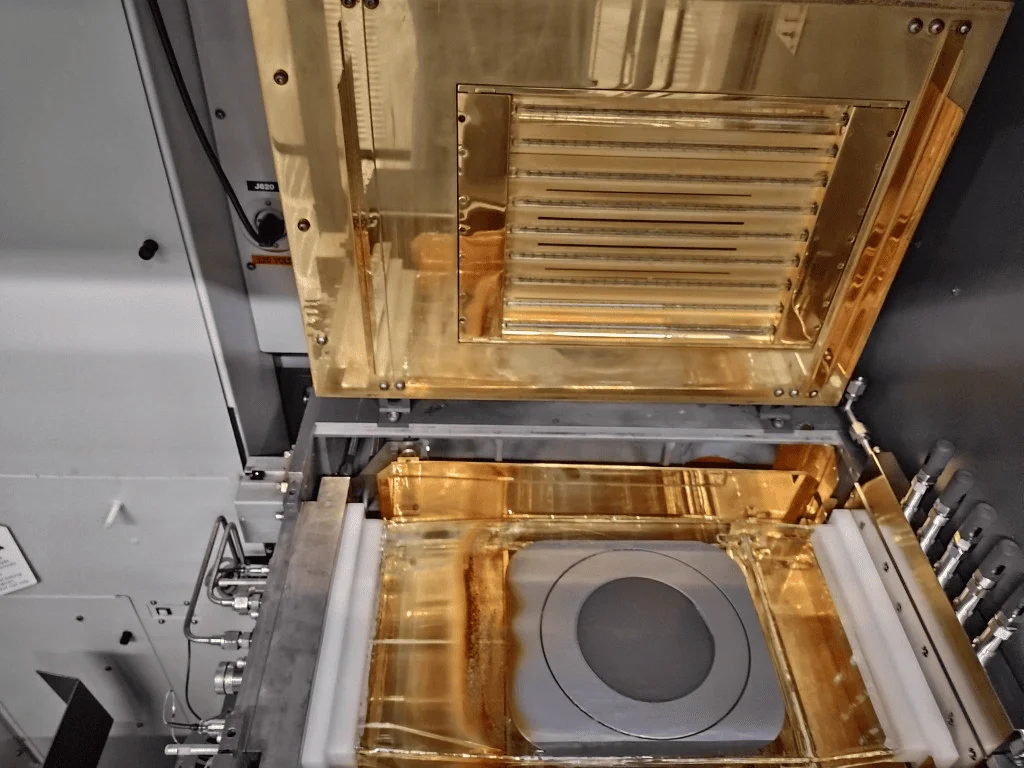

Povrch susceptoru je navržen s více tepelnými odrazovými drážkami a systém tepelného pole ASM zařízení dosahuje uniformity teploty v rámci ± 1,5 ° C (6-palcová oplatka, oplatka 8 palců), což zajišťuje konzistenci a uniformitu tloušťky epitaxiální vrstvy (kolísání <3%).

Technika řízení vzduchu

Ohna odklon a nakloněné podpůrné sloupce jsou navrženy tak, aby optimalizovaly distribuci laminárního toku reakčního plynu na povrchu oplatky, snížily rozdíl v rychlosti depozice způsobené vířivými proudy a zlepšily dopingovou uniformitu.
