Proč CVD TaC pokrývá „vysokoteplotní pancíř“ v polovodičích třetí generace

Prostředí uvnitř pece pro růst krystalů SiC patří při výrobě polovodičů k nejméně shovívavým: teploty přesahují 2400 °C, koncentrace vodíku a amoniaku jsou vysoké a grafitové komponenty jsou neustále vystaveny riziku uvolňování částic a uvolňování nečistot. Procesní inženýři již dlouho hledali materiálové řešení, které dokáže současně odolat extrémnímu teplu, agresivní chemii a kontaminaci.

CVD povlak z karbidu tantalu (TaC) se v tichosti stal odpovědí – s bodem tání 3880 °C, rychlostí leptání pouze 0,2 μm/h v NH3 a 0,1 μm/h v H2 a kritickými úrovněmi nečistot měřenými v ppb. Skutečně přesvědčivé je však to, co se děje ve výrobě: hustota defektů mikrotrubek klesne o více než 90 %, celkový obsah krystalických nečistot klesne o více než 70 % a odpor se zvýší 2 až 3krát.
Jak toho tedy povlak TaC přesně dosahuje? Kde se berou jeho výkonnostní výhody? Ve kterých aplikacích v reálném světě přináší největší hodnotu? A jakým směrem se trh ubírá? Tento článek systematicky zkoumá technické principy, základní vlastnosti, klíčové aplikační scénáře a průmyslové trendy povlakování CVD TaC.

1. Co je povlak CVD TaC?

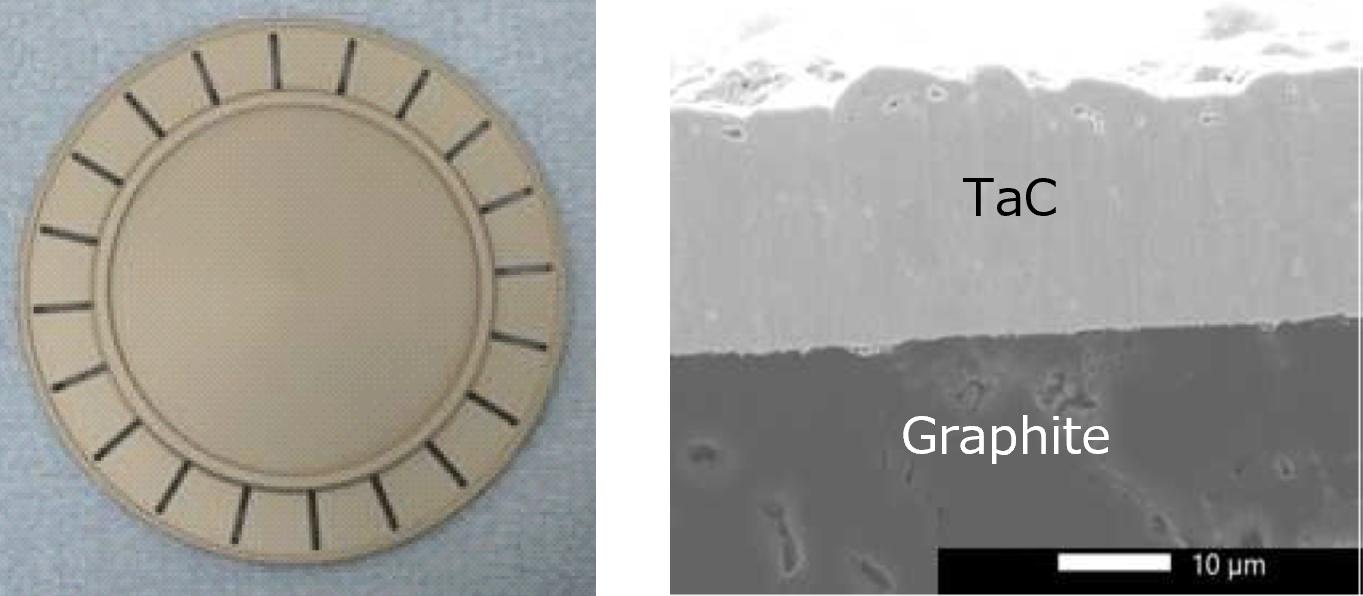

CVD TaC povlak je v podstatě ochranná vrstva karbidu tantalu (TaC) – keramické sloučeniny s výrazným zlatožlutým vzhledem – nanesená na vysoce čisté grafitové substráty pomocí chemického napařování. Samotný materiál přináší kombinaci vlastností, které se těžko hledají dohromady: bod tání 3880 °C, tvrdost v rozmezí 15–19 GPa, silná chemická inertnost a odolnost vůči korozi, která dobře obstojí v agresivním procesním prostředí.

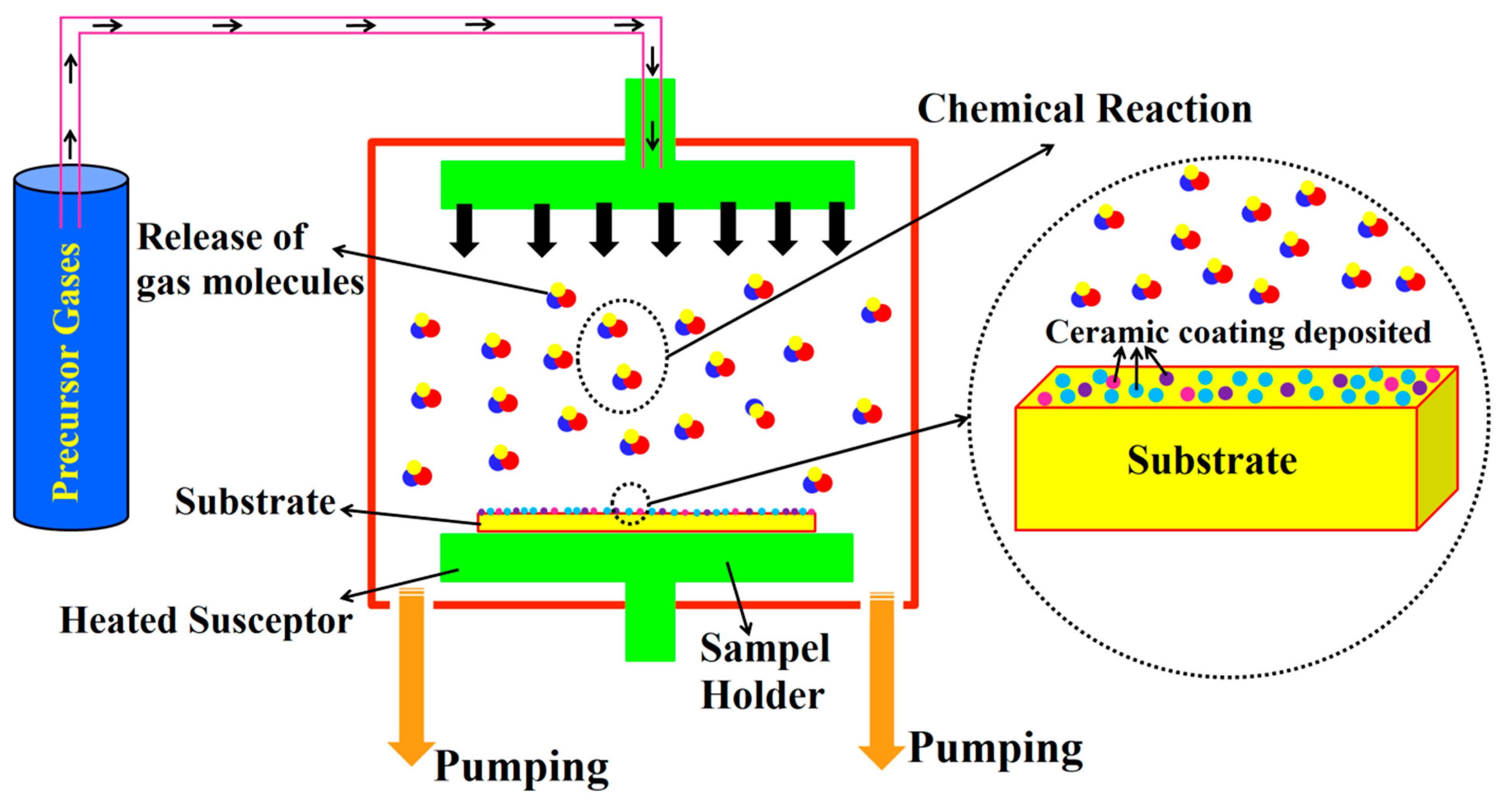

Mezi různými způsoby výroby povlaků TaC zůstává CVD nejvyspělejší cestou. Typický recept, jak je podrobně popsáno, začíná chloridem tantaličným (TaCl5) a propylenem (C3H₆) jako prekurzory tantalu a uhlíku, které jsou přenášeny argonem a vodíkem do vyhřívané komory. Jakmile se odpařený TaCl5 dostane na povrch grafitu, adsorbuje se a prochází sledem rozkladných a rekombinačních reakcí. To, co se tvoří, není pouze povrchová vrstva, ale hustý, dobře přilnavý povlak, který je výrazně jednotnější a kompozičně kontrolovatelný, než čeho lze dosáhnout alternativními metodami, jako je zpracování roztavené soli nebo sol-gel.

2. Výkon jádra Výhody CVD TaC povlaku

2.1 Extrémně vysoká tepelná stabilita
CVD TaC povlak taje při 3880 °C, takže zůstává strukturálně pevný i při teplotách nad 2200 °C. Díky tomu se dobře hodí pro náročné polovodičové procesy, jako je růst krystalů SiC a MOCVD – místa, kde běžné povlaky SiC mají tendenci degradovat, když se příliš zahřeje.

2.2 Vynikající odolnost proti chemické korozi
Tento povlak dobře odolává korozivním procesním plynům, jako je vodík, čpavek, chloridy a páry křemíku. Ve srovnání s povlaky SiC omezuje degradaci grafitu a kontaminaci částicemi ve vysokoteplotních polovodičových prostředích. Výsledek? Lepší stabilita procesu a vyšší výtěžek plátků.

2.3 Dobrá mechanická tvrdost a odolnost proti tepelným šokům
CVD TaC povlak je tvrdý a pevně se váže na grafitové substráty, takže se opotřebovává pomalu a pěkně zvládá tepelné šoky. Může trvat opakované cykly rychlého ohřevu a chlazení, aniž by praskl nebo se odloupl. To znamená delší životnost součástí a rychlejší náběh procesu.

2.4 Ultra vysoká čistota a potlačení nečistot
Povlak TaC má velmi nízkou hladinu nečistot a působí jako pevná difúzní bariéra – zamezuje migraci nečistot z grafitového substrátu do růstového prostředí. To pomáhá omezovat defekty krystalů, udržuje nečistoty venku a zlepšuje kvalitu i měrný odpor krystalů SiC.

3. Typické aplikační scénáře CVD TaC povlaku

3.1 Růst monokrystalu SiC (metoda PVT)
V procesu růstu PVT monokrystalů SiC se povlak TaC aplikuje na klíčové grafitové komponenty, jako jsou kelímky, vodicí kroužky a držáky očkovacích krystalů. Výzkum Fan et al. naznačuje, že povlak TaC poskytuje nejen fyzickou ochranu, ale také díky své nízké emisivitě reguluje teplotní gradient na rozhraní růstu krystalů, zlepšuje radiální rovnoměrnost teploty, udržuje stechiometrii sublimace SiC, potlačuje migraci nečistot a snižuje spotřebu energie. Výzkum Meng et al. v Journal of Crystal Growth dále potvrzuje, že krystalový ingot vypěstovaný pomocí struktury kelímku s grafitovým reléovým kroužkem potaženým TaC a grafitovým papírem vykazuje vynikající vlastnosti v dokonalosti krystalu a tvaru rozhraní. Skutečná měření ukazují, že odchylka průměru krystalových ingotů pěstovaných s kelímky potaženými TaC je ≤ 2 % a rovinnost povrchu krystalu (RMS) je zlepšena o 40 %.

3.2 Epitaxní růst GaN/SiC

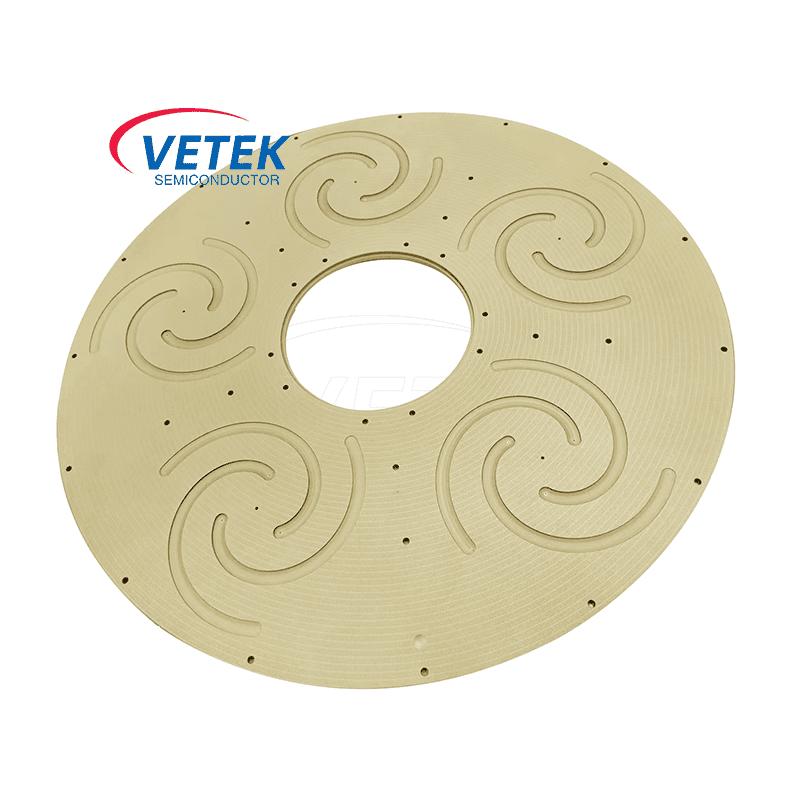

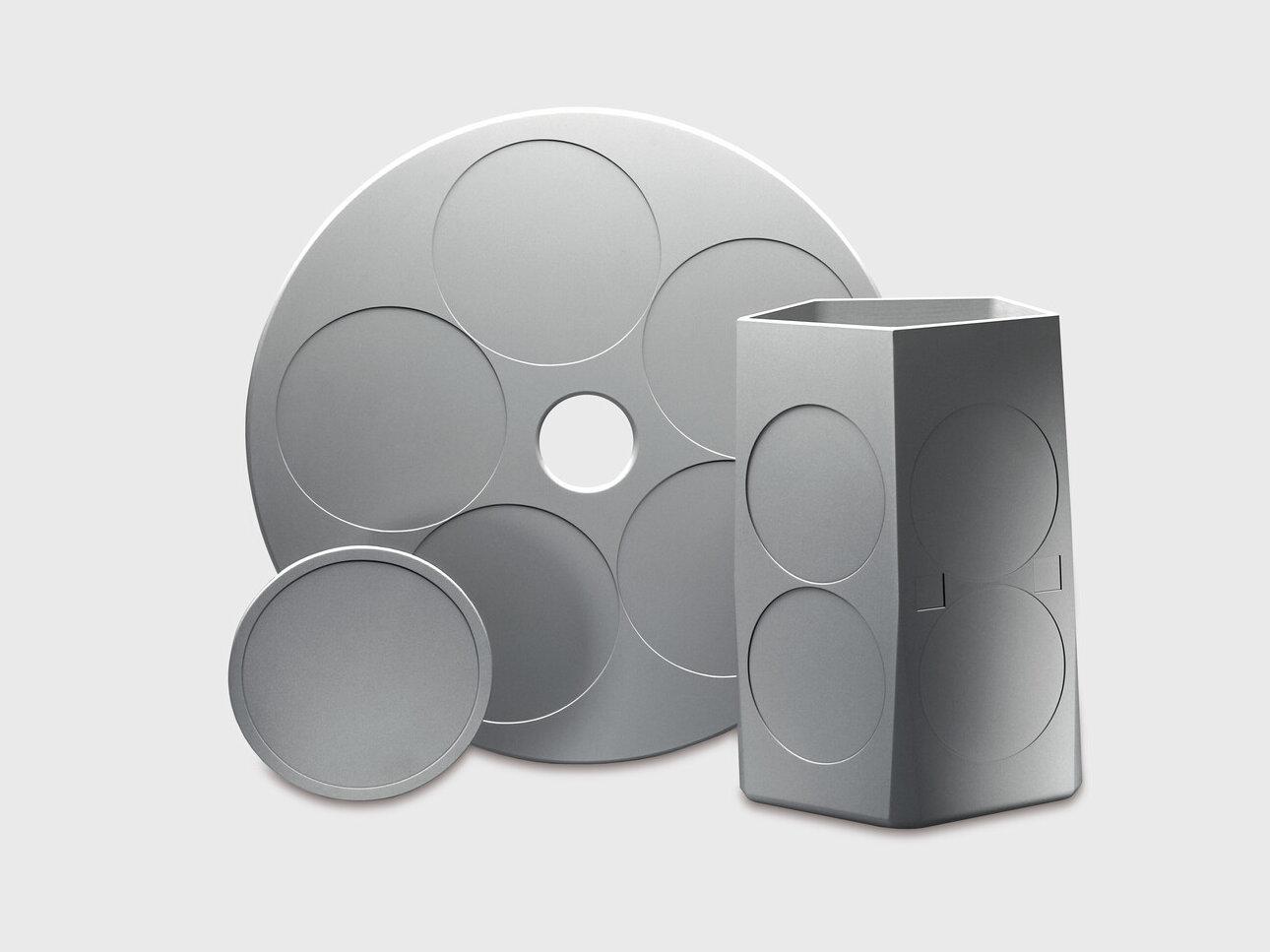

V CVD reakčních komorách pro epitaxi GaN a SiC je povlak TaC široce aplikován na součásti, jako jsou nosiče plátků, satelitní disky, trysky a senzory. Tyto součásti potřebují pracovat po dlouhou dobu ve vysokoteplotním a korozivním prostředí a povlak TaC může výrazně prodloužit jejich životnost a zlepšit výtěžnost procesu. U zařízení MOCVD, jako je Aixtron G5, bylo prokázáno, že povlak TaC je klíčovým materiálem pro zajištění stability procesu.

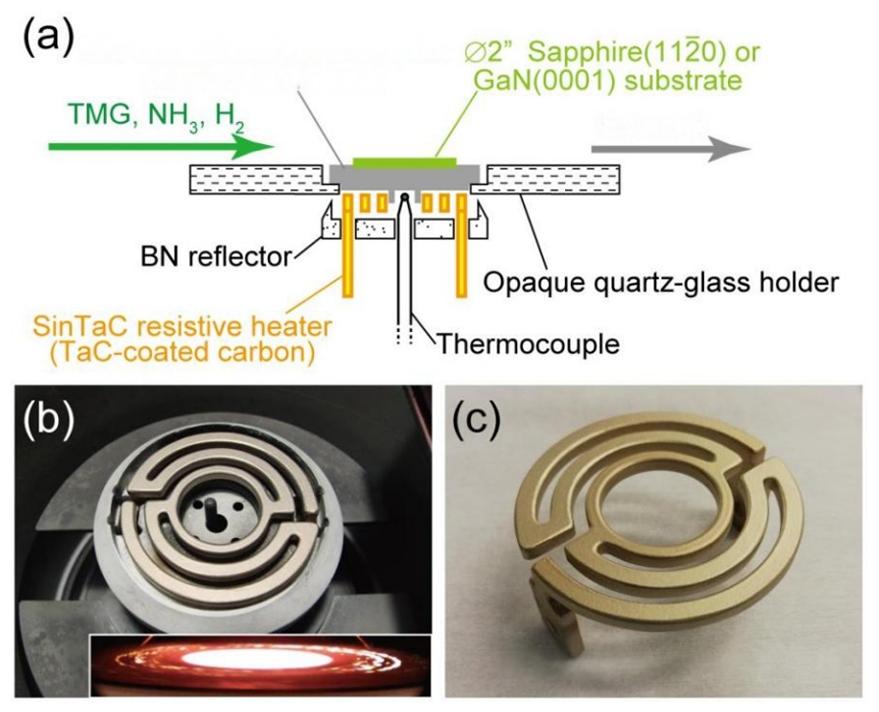

3.3 Ohřívače systému MOCVD
Grafitové ohřívače potažené TaC byly úspěšně použity v systémech MOCVD. Ve srovnání s tradičními ohřívači s povlakem pBN poskytují ohřívače TaC lepší účinnost a rovnoměrnost ohřevu, snižují spotřebu energie a díky své nižší povrchové emisivitě (0,3) pomáhají zlepšit integritu tepelného pole. Podle výzkumu Fana et al. nízká emisivita povlaku TaC nejen zlepšuje rovnoměrnost teploty pro růst krystalů, ale také zlepšuje kvalitu epitaxní depozice GaN.

3.4 Vysokoteplotní průmyslové aplikace
Kromě oblasti polovodičů lze povlak TaC použít také pro vysokoteplotní průmyslové komponenty, jako jsou odporové topné prvky, vstřikovací trysky, stínící kroužky a pájecí přípravky, přičemž plně využívá jeho komplexní výhody v oblasti tepelné odolnosti a odolnosti proti korozi.

4. CVD TaC vs. SiC povlak: Jak si vybrat?

V polovodičovém průmyslu jsou CVD SiC a CVD TaC dva nejběžnější ochranné povlaky pro grafitové komponenty. Volba závisí na konkrétních požadavcích na procesní teplotu.

CVD SiC povlak:Nízký koeficient tepelné roztažnosti, dobrá strukturální stabilita a cenové výhody v prostředí pod 1800 °C, široce používané ve scénářích střední až vysoké teploty, jako jsou epitaxní misky s LED diodami a epitaxní misky z monokrystalického křemíku.

CVD TaC povlak:Vyšší tepelná stabilita (bod tání 3880°C vs. ~2700°C pro SiC), silnější chemická inertnost, zvláště vhodná pro ultravysokoteplotní a vysoce korozivní prostředí nad 2000°C, jako je růst monokrystalů SiC a epitaxe GaN.

Jednoduše řečeno:Když procesní teploty překročí 1800 °C, zejména pokud se jedná o korozivní plyny, jako je vodík a amoniak, je povlak TaC nejlepší volbou.

5. Vyhlídky trhu a trendy v odvětví

Rychlá expanze růstu monokrystalů SiC a epitaxe táhne poptávku po povlakech TaC prudce nahoru. Dvě nedávné studie trhu poukazují na trh na pokraji výrazného rozšíření. QYResearch ve svém Global TaC Coating Market Outlook, In-Depth Analysis & Forecast to 2031, fixs the 2024 the global carbide tantal market market of tantal karbid caring market in about 45 million USD and Projects, že dosáhne 142 milionů USD do roku 2031 – což je složená roční míra růstu 17,9 %. Čísla Global Info Research se pohybují ve stejném rozmezí, odhadují trh v roce 2024 na zhruba 47 milionů USD a předpovídají nárůst na 143 milionů USD do roku 2031, což znamená CAGR 17,5 %. Konzistence mezi těmito prognózami dává jistotu, že povlak TaC vstupuje do fáze trvalého růstu.

Pokud jde o to, kdo tento trh zásobuje, zůstává poměrně koncentrovaný na vrcholu. Společnosti Momentive Technologies, Tokai Carbon a Toyo Tanso společně tvoří asi 76 % celosvětových příjmů [10]. Z geografického hlediska vede Severní Amerika se zhruba 45 % trhu, zatímco Asie a Tichomoří je těsně pozadu s přibližně 41 %. Tato regionální rovnováha se však začíná posouvat. Čínští výrobci značně investují, aby zaplnili mezeru, a VeTek Semiconductor je toho příkladem: schopnost povlakování CVD TaC společnosti se nyní rozšiřuje na součásti o průměru až 750 mm, což ji řadí mezi velmi málo domácích hráčů, kteří jsou schopni manipulovat s díly v tomto měřítku.

Při pohledu do budoucna nastavuje přechod na 8palcové SiC substráty vyšší laťku pro rovnoměrnost tepelného pole a spolehlivost povlaku ve výrobních zařízeních. Tento trend sám o sobě pravděpodobně posílí roli povlaku TaC jako strategického materiálu při výrobě plátků na další roky.

6. Technologie povlakování TaC společnosti VeTek Semiconductor

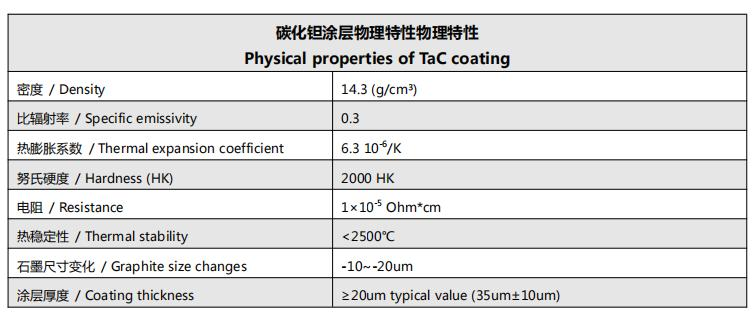

Zdroj dat: Technické specifikace produktu VeTek Semiconductor

Povlak CVD TaC společnosti VeTek se vyznačuje dobrou teplotní stabilitou, ultra vysokou čistotou, odolností vůči korozi H2/NH3/SiH4/Si, silnou odolností proti tepelným šokům, vysokou přilnavostí ke grafitovým substrátům a rovnoměrným pokrytím povlakem. Může být aplikován na základní součásti, jako jsou susceptory indukčního ohřevu, odporové topné články a součásti tepelného stínění. Společnost disponuje pokročilými možnostmi obrábění pro výrobu grafitových, keramických nebo žárovzdorných kovových substrátů a poskytuje jednorázové vlastní zpracování keramických povlaků SiC nebo TaC a také lakovací služby pro díly dodané zákazníky.

7. Závěr

S tím, jak se průmysl polovodičů třetí generace zrychluje směrem k větším rozměrům (8 palců), vyšší hustotě výkonu a nižším nákladům, jsou požadavky na materiálový výkon ve výrobních procesech stále přísnější. Díky extrémně vysokému bodu tání, vynikající chemické inertnosti a vynikajícím mechanickým vlastnostem se povlak CVD TaC stává „zlatým standardem“ pro vysokoteplotní polovodičové procesy nad 2000 °C. Od růstu monokrystalů SiC po epitaxi GaN, od ohřívačů MOCVD po nosiče plátků, povlak TaC poskytuje nepostradatelný materiálový základ pro výrobu polovodičů.

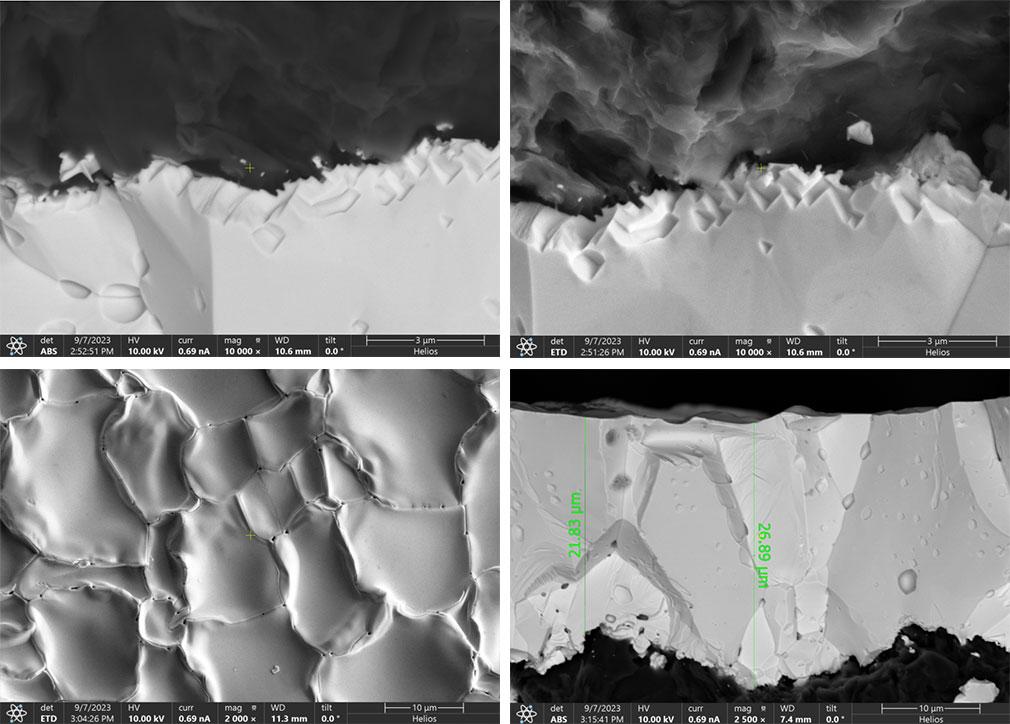

Společnost VeTek Semiconductor se zavázala poskytovat vysoce kvalitní povlaky CVD TaC a přizpůsobená řešení globálním zákazníkům prostřednictvím neustálých investic do výzkumu a vývoje a technologických iterací. Pokud požadujete podrobné technické údaje, analýzu průřezu SEM nebo vlastní vyhodnocení výkresu, neváhejte nás kontaktovat.

Reference

[1] Sun, J., Zhang, Q., & Li, X. (2021).Pokrok ve výzkumu povlaků karbidu tantalu na uhlíkových materiálech. Pokrok ve vědě o materiálech.(K dispozici na ScienceDirect)

[2] Kim, D. Y., a kol. (2016).Chemická depozice karbidu tantalu z plynné fáze ze systému TaCl5-C3H6-Ar-H2. Journal of the Korean Ceramic Society, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Studie vývoje mikrostruktury a mechanických vlastností povlaků TaC na bázi grafitu za různých drsných podmínek. Journal of Alloys and Compounds, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S.I., et al. (2019).Výzkum vlivu povlaku TaC na řízení procesu SiC PVT a kvalitu krystalů. údaje společného výzkumu,Univerzita Dong-Eui, Jižní Korea.

[5] Meng, J., a kol. (2022).Kontrola kvality růstu optimalizací struktury kelímku pro růst velkých monokrystalů SiC. Journal of Crystal Growth,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Globální výhled trhu povlaků TaC, hloubková analýza a předpověď do roku 2031.
