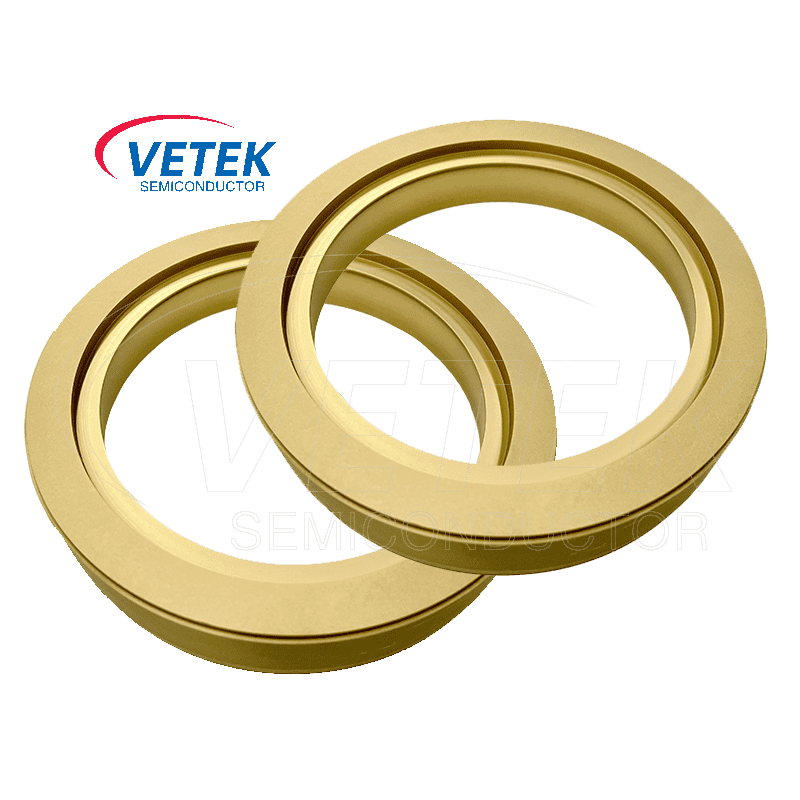

Tantalum karbid potažený kroužek

VETEK Semiconductor Tantalum Carbide Coated Cing je vyroben zgrafita potažená karbidem Tantalum, kombinace, která využívá nejlepší vlastnosti obou materiálů k zajištění vynikajícího výkonu a dlouhověkosti.

Povlak TAC na povlakovacím kroužku Tantalum Carbide zajišťuje, že zůstává chemicky inertní v reaktivních atmosférách pecí na růstové pece SIC, které často zahrnují plyny, jako je vodík, argon a dusík. Tato chemická ivarta je nezbytná pro zabránění jakékoli kontaminace rostoucího krystalu, což by mohlo vést k defektům a snížení výkonu konečných polovodičových produktů. Navíc tepelná stabilita poskytovaná povlakem TAC umožňuje, aby povlakový kroužek karbidu tantalu efektivně fungoval při vysokých teplotách potřebných pro růst krystalů SIC, obvykle přesahující 2000 ° C.

Hustý a jednotný povlak TAC může být připraven na grafitovém povrchu plazmovým postřikem, metodou CVD a metodou slinování kalu, ale metoda postřiku plazmy má vysoké požadavky na vybavení a tvorbu TA2C. Je obtížné připravit kompozitní povlak metodou slinování kalu a odolnost proti tepelnému šoku povlaku je špatná. Povlak připravený metodou CVD má kontrolovatelné složení a nejvyšší hustotu, což je v současné době běžnou metodou tantalum karbidu.

Mechanické vlastnosti TAC výrazně snižují opotřebení a roztržení na povlakném kroužku karbidu tantalu. To je zásadní kvůli opakované povaze procesu růstu krystalů, který vystavuje vodicí kroužek častým tepelným cyklům a mechanickým napětím. TACova tvrdost a odolnost proti opotřebení zajišťuje, že kroužek potahování TAC udržuje svou strukturální integritu a přesné rozměry po dlouhou dobu, což minimalizuje potřebu častého náhrad a snížení prostojů ve výrobním procesu.

Hromadná hustota povlaku karbidu tantalu je 14,3 gm/cm3, emisivita 0,3, tvrdost je 2000 hk, bod tání je 3950s ℃ a dobré fyzikální vlastnosti byly vybrány jako společný materiál pro třetí generaci polovodičů.

Kromě toho kombinace grafitu a TAC v tantalum karbidovém potahovacím kroužku optimalizuje tepelné řízení v růstové peci krystalu. Vysoká tepelná vodivost Graphite účinně distribuuje teplo, zabraňuje hotspotům a podporuje růst jednotného krystalu. Mezitím povlak TAC slouží jako tepelná bariéra a chrání grafitové jádro před přímým vystavením vysokým teplotám a reaktivním plynům. Tato synergie mezi jádrem a povlakovým materiálem má za následek vodicí kroužek, který nejen odolává drsným podmínkámRůst krystalů SiCale také zvyšuje celkovou účinnost a kvalitu procesu.

Prsten potaženého karbidem tantalum vetek je nezbytnou součástí v polovodičovém průmyslu, speciálně navržený pro růstKrystaly křemíku karbidu. Jeho design využívá silné stránky grafitového a tantalum karbidu, aby poskytoval výjimečný výkon ve vysokoteplotních prostředích s vysokým stresem. Povlak TAC zajišťuje chemickou inertnost, mechanickou trvanlivost a tepelnou stabilitu, z nichž všechny jsou rozhodující pro výrobu vysoce kvalitních krystalů SIC. Zachováním jeho integrity a funkčnosti za extrémních podmínek podporuje prsten účinný a bez vady růst SIC krystalů, což přispívá k pokroku vysoce výkonných a vysokofrekvenčních polovodičových zařízení.

Vetek Semiconductor je předním výrobcem a dodavatelemPotahování karbidu tantalu, Potahování karbidu křemíkuaSpeciální grafitv Číně. Dlouho jsme se zavázali poskytovat pokročilá technologická a produktová řešení pro polovodičový průmysl a upřímně doufáme, že budeme vaším dlouhodobým partnerem v Číně.

Tantalum karbid (TAC) povlakna mikroskopickém průřezu：

PřehledPolovodičový průmyslový řetězec：
