I. VETEK Semiconductor – hlavní technologický lídr v oblasti pokročilých polovodičových materiálů a národní specializovaný a sofistikovaný „malý obr“ podnik

VETEK Semiconductor je high-tech společnost specializující se na řešení vysokoteplotních tepelných polí pro fotovoltaický a polovodičový průmysl. Založeno v2016, společnost se zaměřuje na výzkum, vývoj a industrializaci materiálů pro vysokoteplotní tepelné pole. Nezávisle jsme zvládli základní technologie potahováníCVD karbid křemíku (CVD SiC)aCVD karbid tantalu (CVD TaC)a vytvořili plně integrovaný výrobní systém pokrývajícíčištění grafitu → přesné obrábění → nanášení povlaků.

Společnost byla uznána jako aNárodní specializovaný a sofistikovaný „malý obr“ podnik, která se řadí mezi přední dodavatele řešení tepelného pole pro polovodičové epitaxe v Číně. Naše produkty úspěšně umožnily domácí náhradu klíčových komponent tepelného pole zaLED epitaxe, polovodiče třetí generace a křemíková epitaxe,a vstoupili do hlavních dodavatelských řetězců mnoha předních výrobců polovodičů.

II. O společnostiVETEK Semiconductor

Klíčová zpráva:Společnost VETEK Semiconductor, založená v roce 2016, je národní specializovaný a sofistikovaný „malý obr“ podnik. Společnost provozuje šest specializovaných obchodních divizí, které poskytují komplexní řešení pro celý průmysl polovodičových vysokoteplotních tepelných polí.

1. Základní tým

Společnost má více než20 odborníků na výzkum a vývoj. Náš základní technický tým pochází z prestižních univerzit včetněZhejiang University, Wuhan University, Central South University a China University of Geosciences.Tým má rozsáhlé odborné znalosti v oblasti:

· Vývoj zařízení CVD

· Výzkum polovodičových materiálů

· Přesné obrábění

· Příprava vysoce čistého materiálu

· Řízení kvality

2. Organizační struktura a obchodní divize

Společnost se skládá zšest hlavních obchodních divizí:

· Divize CVD SiC Coating

· Divize CVD TaC povlaků

· Divize grafitu

· Divize Quartz & Ceramic Components

· Divize uhlíkových vláken

· Divize polovodičových destiček

III. Šest hlavních kategorií produktů — Komplexní pokrytí aplikací polovodičových vysokoteplotních tepelných polí

Klíčová zpráva:VETEK Semiconductor, zaměřený na kritické výrobní procesy polovodičů, vytvořil šest vyspělých kategorií produktů, včetněCVD SiC povlaky, CVD TaC povlaky, pevný karbid křemíku (pevný SiC), vysoce čistý grafit a materiály na bázi uhlíku, křemen a pokročilá keramika a polovodičové destičky, pokrývající hlavní aplikace jako napřepitaxe, leptání a růst krystalů.

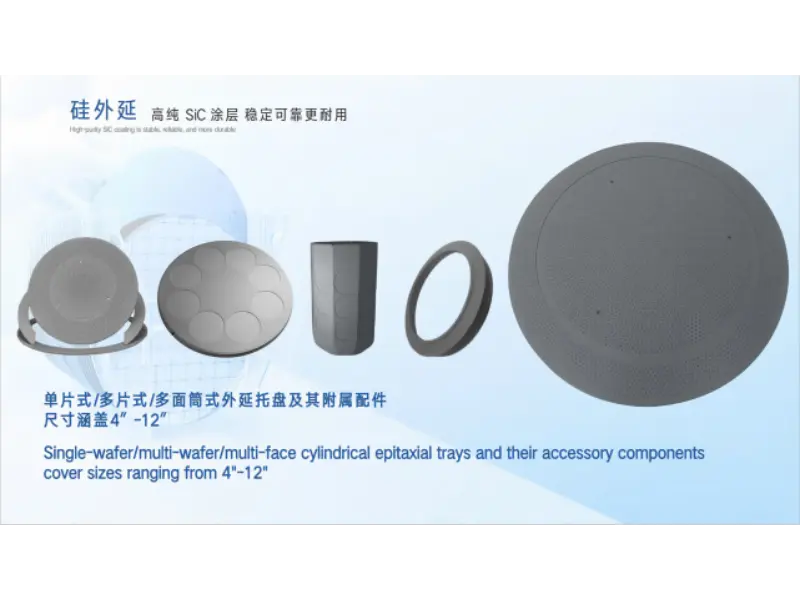

1. Série povlaků CVD z karbidu křemíku (SiC).

Využití stájeChemická depozice z plynné fáze (CVD)procesem společnost dosahuje vysoké čistoty povlaku a vynikající konzistence mezi jednotlivými šaržemi. Tyto produkty jsou určeny pro dlouhodobý provoz za vysokých teplot.

 Hlavní produkty

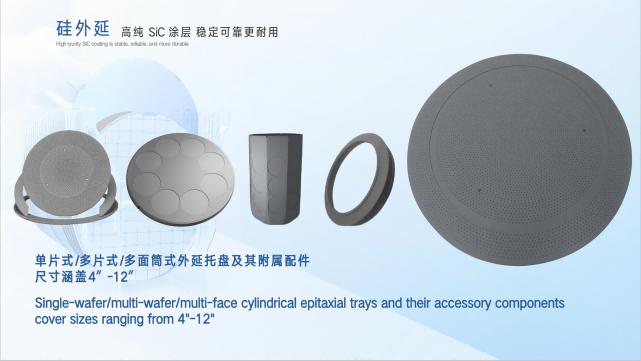

· Susceptor potažený SiC

· Nosič plátků

· Planetární disk

· Půlměsíc

· Sprchová hlavice

· Hlaveň

· Susceptor RTP

· Zvedací kolík plátku

· Různé komponenty procesu

Kompatibilní zařízení

· LPE

· Aixtron

· Veeco

· ASM

· Další běžné platformy vybavení pro epitaxi

2. Série povlaků CVD karbid tantalu (TaC).

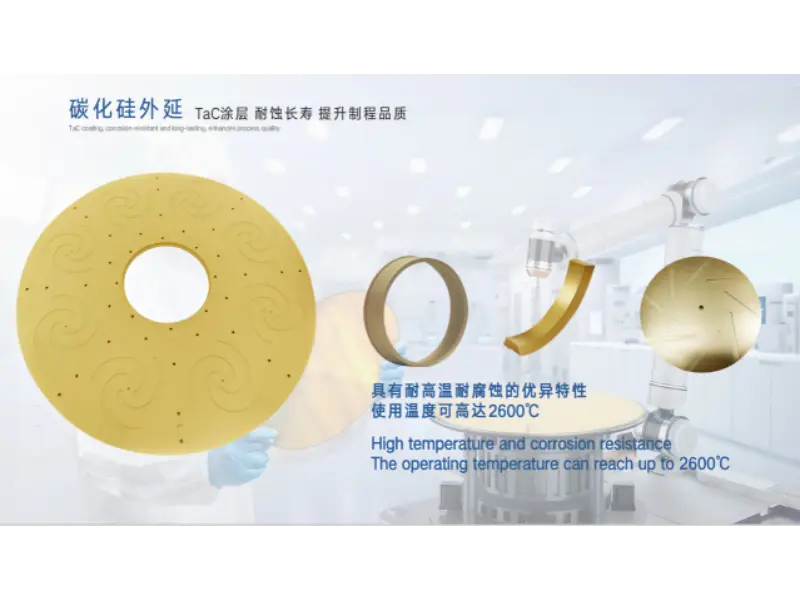

Abychom vyhověli stále náročnějšímvysoká teplotaavysoce korozivnípožadavky, které přináší rychlý vývoj polovodičů třetí generace, našeTaC povlakyjsou schopny nepřetržitého provozu v prostředích přesahujících2300 °C.

Hlavní produkty

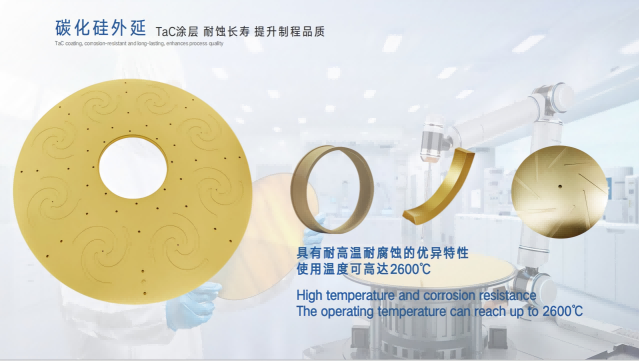

· Susceptor potažený TaC

· Ohřívač potažený TaC

· TaC kelímek

· Grafitové díly potažené TaC

· SiC PVT komponenty tepelného pole

Aplikace

· Růst jednoho krystalu SiC

· Ultra-vysokoteplotní systémy tepelného pole

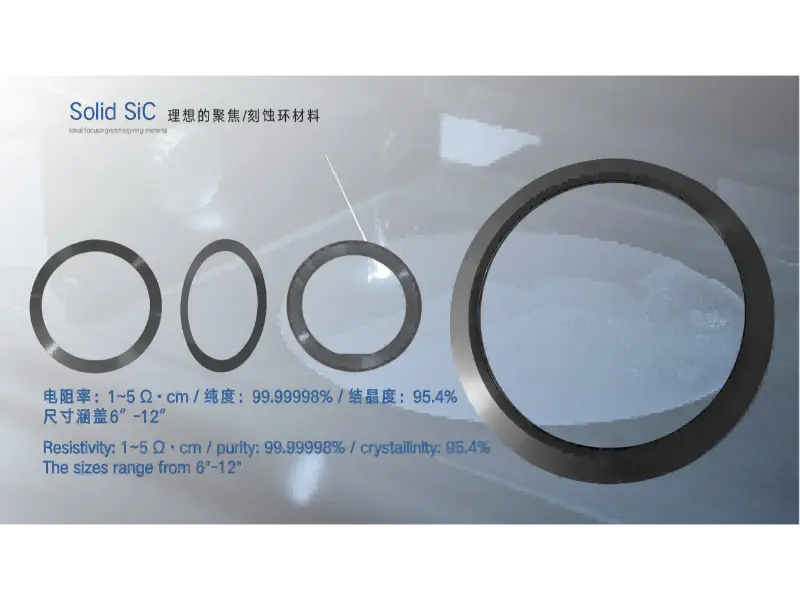

3. Řada z karbidu křemíku (Solid SiC).

Pevný karbid křemíku kombinuje vysokou čistotu, vynikající odolnost proti korozi, vynikající odolnost vůči plazmatu a vynikající tepelnou stabilitu, díky čemuž je ideální pro pokročilé leptací systémy a zařízení pro vysokoteplotní pece.

Hlavní produkty

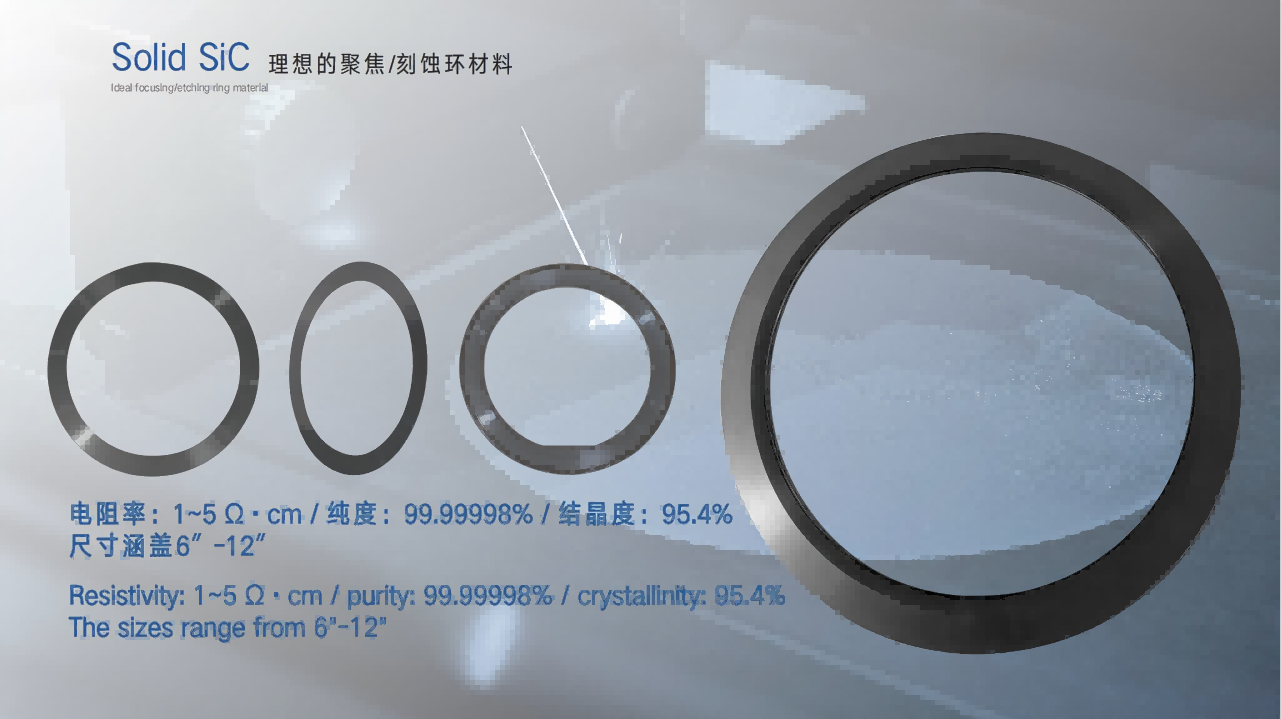

· Kroužek zaostření

· Okrajový kroužek

· Sprchová hlavice

· Oplatkový člun

· Trubka pece

· Vodicí válec

· Leptací komponenty

4. Řada vysoce čistých grafitových materiálů a materiálů na bázi uhlíku

Poskytujeme kompletní systémová řešení tepelného pole s produkty včetně:

· Grafitový susceptor

· Ohřívač

· Kelímek

· Tepelný štít

· Grafitový prsten

· Grafitová elektroda

· Měkká plsť z uhlíkových vláken

· Tvrdá plsť z uhlíkových vláken

· Karbonový kompozit

Všechny produkty lze vyrobit na zakázku podle různých platforem vybavení.

5. Řada Quartz a Advanced Ceramics

Na základě našich odborných znalostí v oblasti technologií CVD materiálů jsme rozšířili naše produktové portfolio o:

Vysoce čisté křemenné produkty

· Quartzové lodě

· Quartzové nosiče

· Procesní trubky

· Trubky pece

· Zavařovací sklenice

· Křemenné prsteny

· Křemenné příruby

· Trubky pro vstřikování plynu

· Křemenné kelímky

· Další přizpůsobené křemenné komponenty

Pokročilé keramické komponenty

· Vysoce čistý oxid hlinitý (Al₂O₃)

· Karbid křemíku (SiC)

· Nitrid křemíku (Si₃N₄)

· Nitrid boru (BN)

Tyto produkty jsou široce používány v:

· Difúze

· Oxidace

· LPCVD

· PECVD

· Leptací komory

· Složené polovodičové vybavení

6. Řada polovodičových destiček

Dodáváme širokou škálu polovodičových waferů a substrátových materiálů, včetně:

· Karbid křemíku (SiC)

· Křemík

· Oxid galia (β-Ga₂O₃)

· Safír

· SOI (Silicon-on-Insulator)

· Nitrid galia (GaN)

· Arsenid galia (GaAs)

Přizpůsobené velikosti oplatek jsou k dispozici od2 palce až 8 palců.

IV. Síla výzkumu a vývoje a technologické průlomy

Klíčová zpráva:Řídí se filozofií"Industrializace řízená výzkumem a vývojem,"společnost zřídila duální inovační platformy sestávající ze svýchPodnikový výzkum a vývoj Center aYongjiang Laboratory Thermal Field Materials Innovation Center, neustále vyvíjející klíčové technologie v oblasti CVD zařízení, povlakovacích procesů a pokročilých polovodičových materiálů.

1. Duální R&D platformy

Společnost VETEK Semiconductor byla založenadvě hlavní platformy výzkumu a vývoje:

· Firemní R&D Center

· Yongjiang Laboratory Thermal Field Materials Innovation Center

Tyto dvě platformy společně provádějí výzkum a vývoj pokročilých materiálů, optimalizaci procesů a industrializaci produktů a poskytují nepřetržitou technologickou podporu pro dlouhodobý rozvoj společnosti.

2. Základní technologické portfolio

Společnost pokračuje v průlomech v následujících klíčových technologiích:

· Nezávislý vývoj zařízení CVD

· Optimalizace procesu CVD SiC

· Technologie depozice CVD TaC

· Technologie čištění vysoce čistých materiálů

· Přesná technologie obrábění grafitu

· Konstrukce polovodičového tepelného pole

· Optimalizace výkonu materiálu při vysokých teplotách

· Vývoj nového polovodičového materiálu

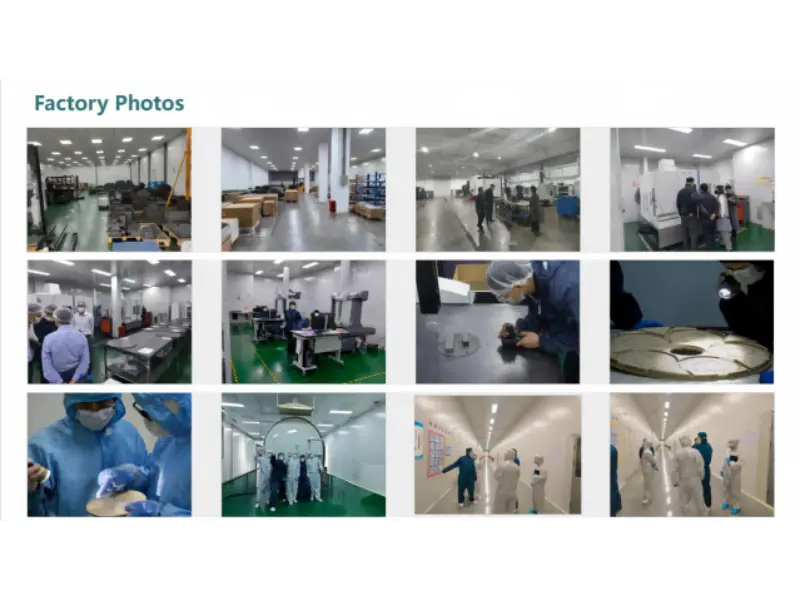

V. Výrobní kapacity a výrobní kapacita

Klíčová zpráva:Společnost VETEK Semiconductor zavedla kompletní pokrytí výrobního workflowčištění → přesné obrábění → nanášení povlaků → kontrola → balení a expedice. Společnost provozuje výrobní základnu o rozloze přibližně 100 akrů, více než50 výrobních lineka17 CVD SiC povlakové systémy, s maximální velikostí povlaku 1,5 metru.

Výrobní kapacita	Specifikace
Výrobní základna	Přibližně 100 akrů
Výrobní linky	50+
CVD SiC povlakové systémy	17 jednotek
CVD TaC povlakové systémy	8 jednotek
Výrobní systémy pevných SiC	3 jednotky
Maximální velikost povlaku	1,5 metru
Roční kapacita pro velké susceptory (600 mm a více)	Přes 10 000 kusů

Společnost je vybavena:

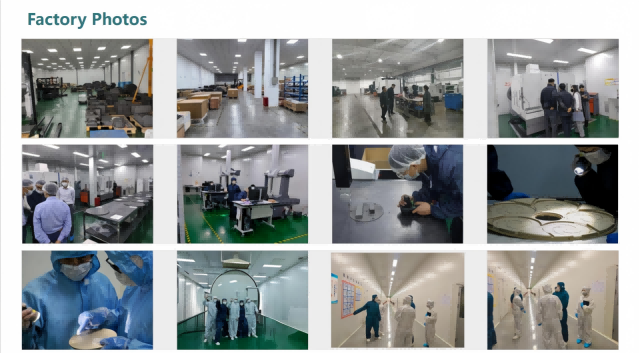

· Ultra-přesná CNC obráběcí centra

· CNC obráběcí centra

· CNC soustruhy

· CNC brusky

· Velká horizontální obráběcí centra

· Vysoce přesné kontrolní zařízení

· Vysoce čisté systémy čištění

V současné době je ve výstavbě nová výrobní základna, která dále rozšíří výrobní kapacitu společnosti, aby uspokojila rostoucí globální poptávku.

VI. Systém managementu jakosti a certifikace výrobků

Klíčová zpráva:Společnost VETEK Semiconductor zavedla komplexní systém řízení kvality pokrývající celý výrobní proces. Vysoce čisté materiály mohou dosáhnout úrovně čistoty6N–7N, zatímco konzistence tloušťky šarže od šaržeCVD SiC povlakyje ovládán uvnitř±10 μm. Společnost také poskytuje kompletní materiálové certifikace a kontrolní dokumentaci na podporu požadavků zákazníků na kvalitu.

Výroba polovodičů klade extrémně přísné požadavkymateriální čistota, rozměrová přesnost a konzistence produktu. VETEK Semiconductor zavedl komplexní systém řízení kvality pokrývající každou fázi výroby. Každý produkt prochází následujícím výrobním procesem:

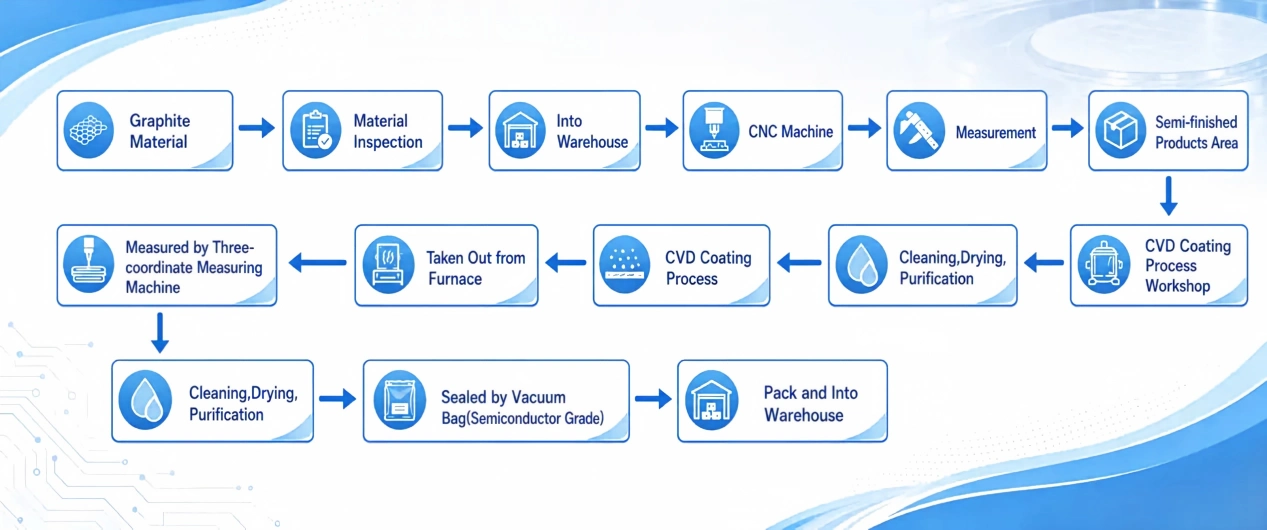

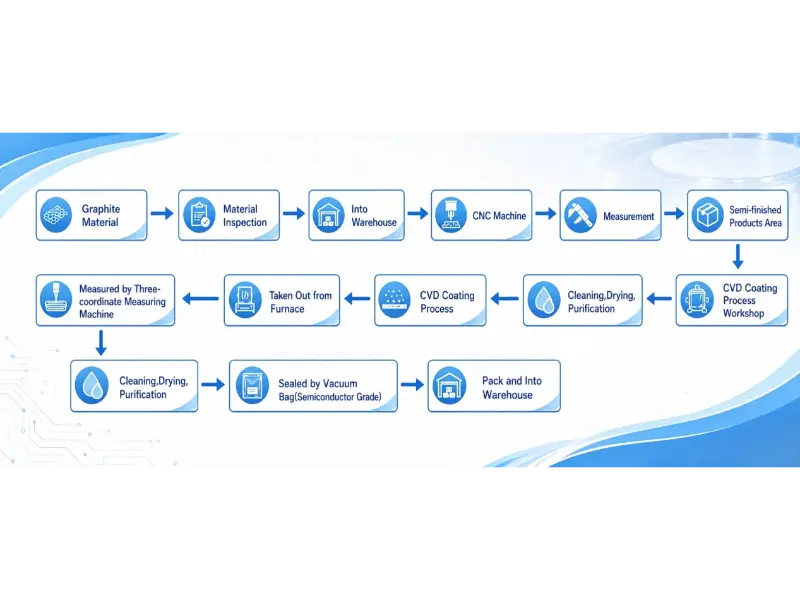

Kontrola surovin → Čištění s vysokou čistotou → Přesné obrábění → Nanášení CVD povlaků → Kontrola produktu → Finální kontrola

1. Klíčové ukazatele kvality

· Po hlubokém čištění lze čistotu vysoce čistých materiálů kontrolovat naÚroveň 6N–7N.

· Konzistence tloušťky povlaku od šarže k šarži proCVD SiC povlakyje ovládán uvnitř±10 μm.

· ProProdukty potažené TaCje zavedena přísná kontrola kvality pro přilnavost nátěru, integritu povrchu a kontrolu trhlin/děr.

2. Podpora technické dokumentace

Společnost poskytuje kompletní technickou dokumentaci, včetně:

· Certifikát materiálu

· Certifikát o shodě (COC)

· Inspekční zpráva

· Zpráva o rozměrové kontrole

· Zpráva o kontrole tloušťky povlaku

· Technický list materiálu

· SDS/MSDS (pokud je to relevantní)

· Seznam balení

· Obchodní faktura

· Osvědčení o původu (podle exportních požadavků)

VII. Globální možnosti dodávek a služeb

Klíčová zpráva:VETEK Semiconductor podporujeOEM/ODMslužby, zakázková výroba, vzorové zakázky a malosériová výroba. Standardní produkty mají obvykle dodací lhůtu2–4 týdny, zatímco globální logistika je podporována prostřednictvímDHL, FedEx, UPSa námořní přeprava.

1. OEM/ODM a vlastní výroba

Společnost poskytuje dlouhodobé služby včetně:

· Výroba na základě výkresů zákazníka

· Výroba na základě dodaných vzorků

· Reverzní inženýrství

· Návrh vlastních rozměrů

· Doporučení k náhradě grafitového materiálu

· Optimalizace nátěrového řešení

· Optimalizace struktury tepelného pole

· Kompletní vývoj komponent tepelného pole

Podporujeme produkty od2-palcové, 4-palcové, 6-palcové a 8-palcovéplatformy na ještě větší přizpůsobené velikosti.

2. Flexibilní možnosti nákupu

K dispozici jsou vzorové objednávky a malosériová výroba, což zákazníkům umožňuje provádět:

· Validace zařízení

· Kvalifikace procesu

· Vývoj nového produktu

Pro objemovou výrobu lze vytvořit plány stabilních dodávek na základě ročních předpovědí nákupu zákazníků.

3. Standardní dodací lhůty

Typ produktu	Standardní dodací lhůta
Standardní produkty	2–4 týdny
Standardní přizpůsobené produkty	4–6 týdnů
Komplexní přizpůsobené produkty	6–10 týdnů

Dlouhodobí partneři mohou zavést programy bezpečnostních zásob pro další zlepšení stability dodávek.

4. Globální logistická řešení

Podporujeme několik mezinárodních způsobů dopravy, včetně:

· DHL

· FedEx

· UPS

· TNT(pro vzorky a maloobjemové zásilky)

· Letecká přeprava (pro urgentní velkoobjemové zásilky)

· Námořní přeprava (pro velké komponenty a dlouhodobé hromadné objednávky)

Mezi podporované obchodní podmínky patří:

· EXW

· FOB

· FCA

· CIF

· DDP (dostupné pro vybrané země)

Produkty jsou chráněny pomocí vícevrstvých obalů, včetně:

· Čištění čistých prostor

· Ochranná fólie PE

· Vakuové těsnění

· Antistatický obal

· Polstrování z perlové bavlny (EPE).

· Dřevěné bedny na míru

5. Řešení problémů s přepravou

Pokud se během přepravy vyskytnou nějaké problémy, včetně:

· Poškozený obal

· Poškození při přepravě

· Množstevní nesrovnalosti

· Nesprávné modely produktů

zákazníci mohou okamžitě kontaktovat náš prodejní tým. Poskytneme okamžitou podporu, včetně:

· Náhradní zásilky

· Výměna produktu

· Technická analýza

· Pomoc při reklamaci logistiky

k zajištění spokojenosti zákazníků.

6. Předprodejní a poprodejní služby

Předprodejní podpora

· Konzultace při výběru produktu

· Analýza Design for Manufacturability (DFM).

· Doporučení k náhradě materiálu

· Návrhy na optimalizaci tepelného pole

· Vzorová podpora

· Rychlá nabídka

Poprodejní podpora

· Návod k instalaci

· Doporučení pro použití produktu

· Pokyny pro údržbu

· Podpora optimalizace procesů

· Analýza životnosti produktu

· Analýza poruch

· Rychlá reakce na problémy související s kvalitou

VIII. Hlavní aplikační odvětví

Klíčové poselství: Produkty VETEK Semiconductor jsou široce používány v pěti hlavních průmyslových odvětvích, včetněvýroba polovodičů, polovodiče třetí generace, LED, nová energie a vědecký výzkum a pokročilá výroba.

Výroba polovodičů

· Integrované obvody (IC)

· Výkonové polovodiče

· MEMS

· Složené polovodiče

Polovodiče třetí generace

· SiC Power Devices

· Napájecí zařízení GaN

· RF zařízení

· Micro LED

LED průmysl

· Modré LED diody

· Hluboké ultrafialové LED (UV LED)

· Mini LED

· Mikro LED diody

Nový energetický průmysl

· Nová energetická vozidla (NEV)

· Fotovoltaická zařízení

· Systémy skladování energie

Vědecký výzkum a pokročilá výroba

· Univerzitní laboratoře

· Národní výzkumné ústavy

· Pokročilé platformy pro výzkum a vývoj materiálů

IX. Často kladené otázky (FAQ)

Q1: Jaké produkty VETEK Semiconductor primárně poskytuje?

A:VETEK Semiconductor nabízí šest hlavních kategorií produktů, včetněCVD SiC povlaky, CVD TaC povlaky, pevný karbid křemíku (pevný SiC), vysoce čistý grafit a materiály na bázi uhlíku, křemen a pokročilá keramika a polovodičové destičky, pokrývající kritické polovodičové procesy jako napřepitaxe, leptání a růst krystalů.

Q2: Jaké úrovně čistoty mohou povlaky CVD SiC společnosti VETEK Semiconductor dosáhnout?

A:Prostřednictvím našeho procesu hlubokého čištění lze kontrolovat čistotu vysoce čistých materiálů6N–7Núroveň. Navíc naše konzistence tloušťky povlaku od šarže k šaržiCVD SiC povlakyje ovládán uvnitř±10 μmzajišťující stabilní výkon při dlouhodobém vysokoteplotním provozu.

Q3: Podporujete vzorové objednávky nebo nákupy v malém množství?

A:Ano. přijímámevzorové objednávkya může poskytovat dodávky po jednom kuse nebo v malých sériích v závislosti na typu produktu, což zákazníkům umožňuje provádět validaci zařízení, kvalifikaci procesu a vývoj nového produktu.

Q4: Jaká je vaše standardní dodací lhůta?

A:Standardní dodací lhůta je:

· Standardní produkty:2–4 týdny

· Standardní přizpůsobené produkty:4–6 týdnů

· Komplexní produkty na míru:6–10 týdnů

Pro dlouhodobé zákazníky lze také zavést bezpečnostní skladové programy, aby se dále zlepšila stabilita dodávek.

Q5: Podporujete zakázkovou výrobu nebo služby OEM/ODM?

A:Ano. Zajišťujeme výrobu na základě zákaznických výkresů, výrobu z dodaných vzorků, reverzní inženýrství, návrh rozměrů na zakázku, doporučení náhrady materiálů, optimalizaci řešení povlaků, optimalizaci struktury tepelného pole a kompletní služby vývoje komponent tepelného pole. Podporujeme produkty od2palcové až 8palcové platformy, stejně jako větší přizpůsobené velikosti.

Q6: V jakém polovodičovém zařízení se vaše produkty převážně používají?

A:Naše výrobky jsou široce používány vLPE, Aixtron, Veeco, ASMa další mainstreamové epitaxní systémy, stejně jakoleptací zařízení, oxidační/difuzní pece, pece pro růst krystalů a další zařízení pro zpracování polovodičů. Jsou vhodné pro kritické výrobní procesy včetně:

· Silikonová epitaxe

· Epitaxe SiC

· GaN Epitaxe

· LED epitaxe

· Plazmové leptání

· Difúze

· Oxidace

· Žíhání

· Rychlé tepelné zpracování (RTP)

Q7: Jak zajišťujete kvalitu produktu a konzistenci šarže?

A:VETEK Semiconductor zavedl kompletní systém řízení kvality pokrývající celý výrobní proces:

Kontrola surovin → Čištění s vysokou čistotou → Přesné obrábění → Nanášení CVD povlaků → Kontrola produktu → Finální kontrola

Každý produkt prochází několika kontrolami, včetně:

· Vizuální kontrola

· Rozměrová kontrola

· Měření tloušťky povlaku

· Kontrola rovinnosti

· Kontrola soustřednosti

· Kontrola stejnoměrnosti povlaku

Kompletní záznamy o sledovatelnosti kvality jsou udržovány během celého výrobního procesu.

Q8: Jaké certifikace a kvalifikace má VETEK Semiconductor?

A:VETEK Semiconductor byl uznán jako národní specializovaný a sofistikovaný „malý obr“ podnik. Zakladatel společnosti, Dr. He Shaolong, byl vybrán jako hlavní talent v rámci „Programu deseti tisíc talentů“ provincie Zhejiang. Naše produkty vstoupily do hlavních dodavatelských řetězců mnoha veřejně obchodovaných lídrů v oboru, včetně Leon Microelectronics, Jiangfeng Electronics, HC Semitek a Zhaochi Co., Ltd.

X. Hlavní výhody

· Národní specializovaný a sofistikovaný „malý obr“ podnik,patří mezi přední dodavatele v čínském průmyslu tepelného pole s epitaxí polovodičů.

· Duální R&D platformy:Corporate R&D Center + Yongjiang Laboratory Thermal Field Materials Innovation Center.

· Šest obchodních divizí a šest hlavních kategorií produktů,poskytující komplexní pokrytí aplikací polovodičových vysokoteplotních tepelných polí.

· Plně integrovatdVýrobní řetězec:Kompletní zakrytí vlastního výrobního systémučištění → přesné obrábění → CVD povlak → kontrola,zajištění plné kontroly procesu.

· Důvěřuje více než 30 zákazníkům z polovodičového průmyslu,s produkty, které vstupují do hlavních dodavatelských řetězců mnoha předních veřejně kotovaných polovodičových společností.

· Podpora OEM/ODM a vlastní výroby,poskytování flexibilních řešení šitých na míru požadavkům zákazníka.

· Vzorové objednávky a Small-dávková výroba Ak dispozici,pomáhá zákazníkům snížit náklady na ověřování a urychlit vývoj produktů.

· Komplexní kontrola kvality a úplná sledovatelnost produktu,zajištění dlouhodobé stability produktu a konzistentního výkonu.

· Global Logistics Network and Comkomplexní předprodejní a poprodejní podpora,poskytování spolehlivých služeb zákazníkům po celém světě.

XI. Závěr

Poháněno neustálými technologickými inovacemi,VETEK Semiconductorvytvořila kompletní ekosystém služeb zahrnujícívýzkum a vývoj, výroba a globální dodávkyzaměřené na kritické procesy výroby polovodičů.

Zvysoce čisté materiály až po přesné polovodičové součástkya odpokročilé technologie povlakování pro kompletní řešení tepelného pole, se společnost zavázala poskytovatvysoce výkonný, spolehlivýle a udržitelnéklíčové materiály a základní komponenty pro světintegrovaný obvod, třetí generace polovodičů, LED, fotovoltaika a pokročilá výrobaprůmyslová odvětví.

Při pohledu dopředuVETEK Semiconductorbude i nadále dodržovat svůj závazekqrealitouexcelence a technologické inovace, úzce spolupracuje se zákazníky po celém světě na podpoře rozvoje polovodičových materiálů a technologií nové generace.
