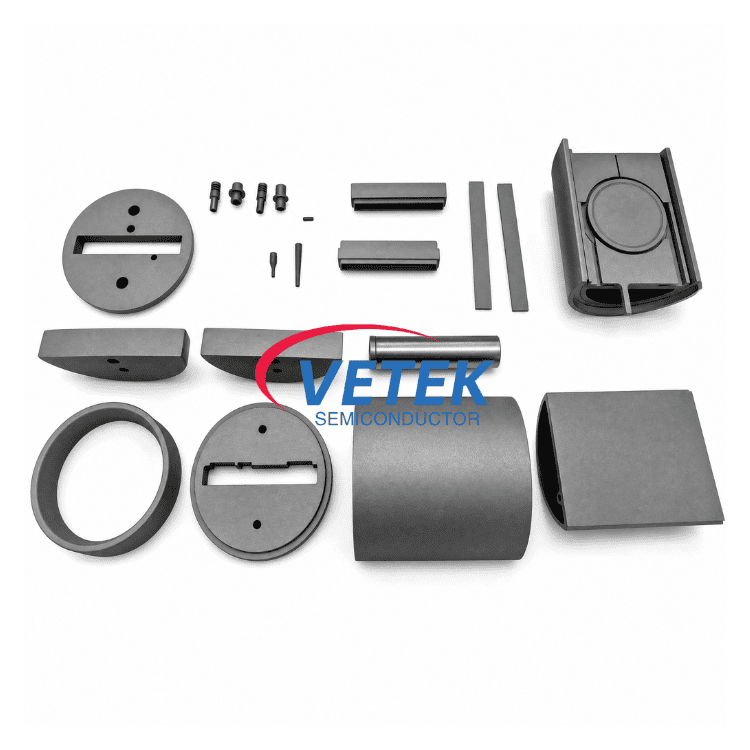

Halfmoon pro LPE reakční komoru

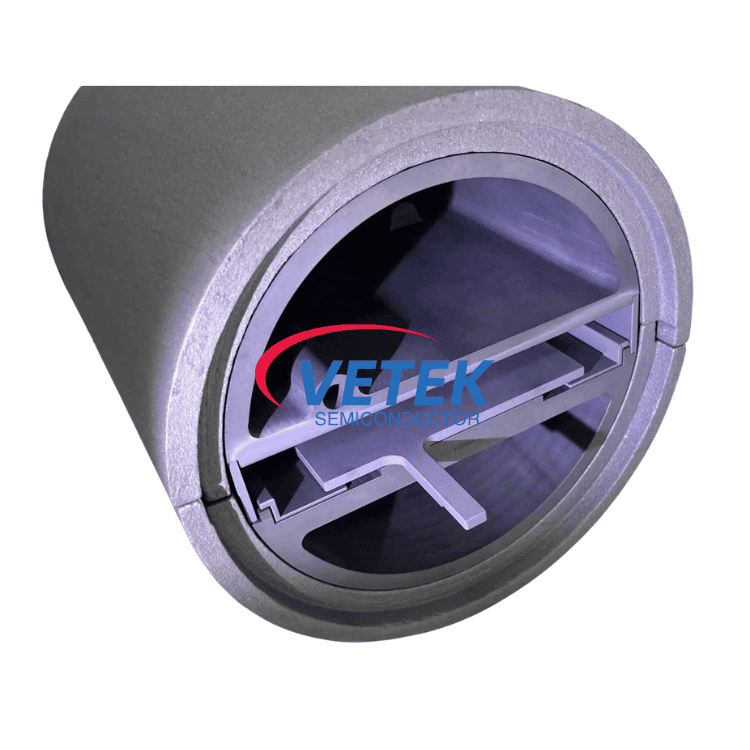

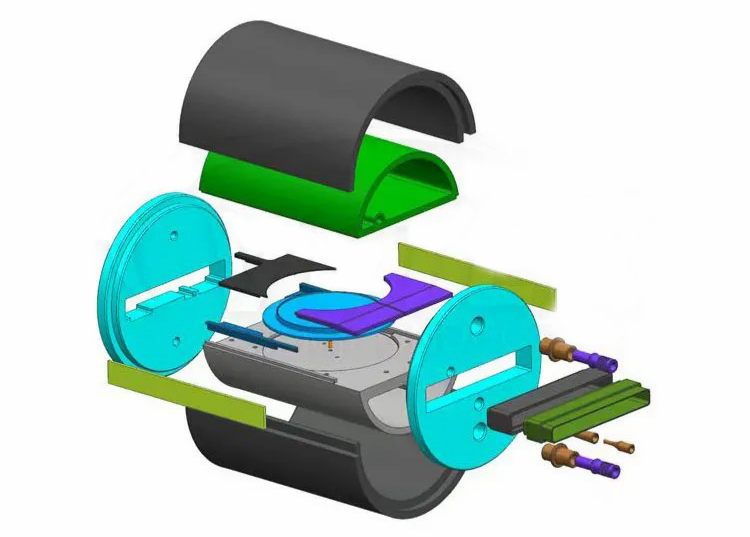

Co je půlměsíc v reakční komoře LPE?

V mnoha horizontálních reaktorech LPE je Halfmoon součástí sestavy vnitřní komory. Různí výrobci zařízení mohou používat mírně odlišné struktury, ale funkce je obecně podobná. Komponenta je obvykle rozdělena na horní a dolní části:

• Horní půlměsíc:Horní část funguje hlavně jako nosná konstrukce uvnitř reaktoru. Vzhledem k tomu, že zůstává v blízkosti vysokoteplotní procesní zóny po dlouhou dobu, materiál musí zůstat stabilní bez zjevné deformace po opakovaných tepelných cyklech. Dalším důležitým bodem je chemická stabilita. Během SiC epitaxe obsahuje prostředí komory reaktivní plyny, proto je třeba povrch grafitu náležitě chránit.
• Dolní půlměsíc:Spodní část je připojena v blízkosti oblasti křemenné trubice a otočné sestavy. Podílí se na zavádění plynu a mechanické podpoře během epitaxního růstu. Ve srovnání s běžnými grafitovými konstrukčními částmi, nižší Halfmoon obvykle čelí vyšším požadavkům na odolnost proti oxidaci a stabilitu tepelného šoku kvůli nepřetržitému ohřevu a chlazení během provozu reaktoru.

Klíčové vlastnosti VETEK Halfmoon pro LPE reakční komoru

1. Vysoce čistý grafitový substrát

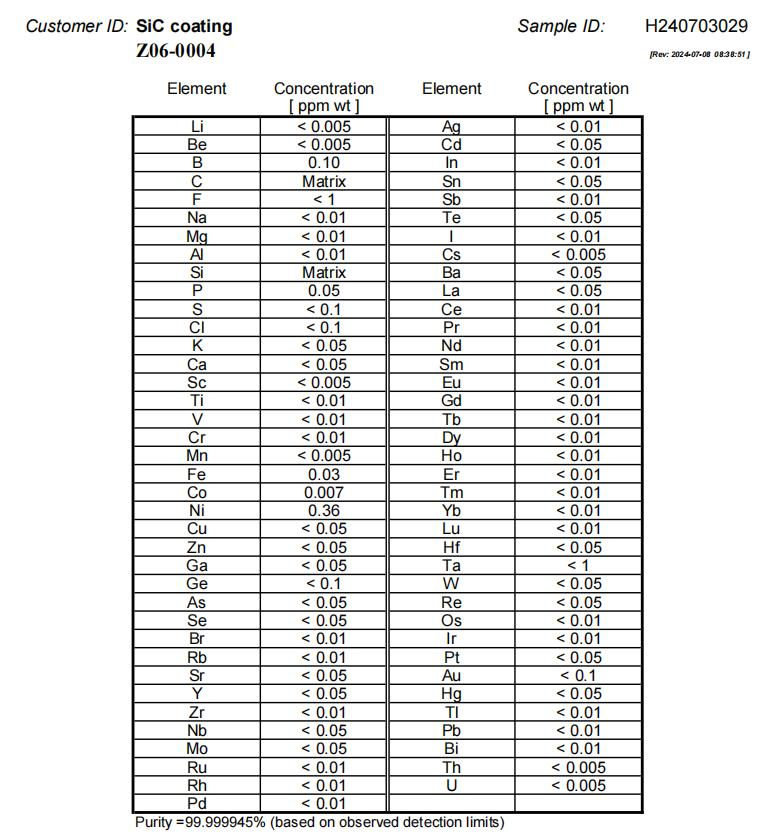

Základním materiálem je vysoce čistý grafit vhodný pro prostředí polovodičových procesů. Čistota materiálu je při epitaxi SiC důležitá, protože kovová kontaminace může ovlivnit stabilitu růstu krystalů a kvalitu filmu. VETEK pro tuto aplikaci používá purifikované grafitové materiály s kontrolovanou úrovní nečistot.

2. Pokročilý povlak CVD SiC & TaC

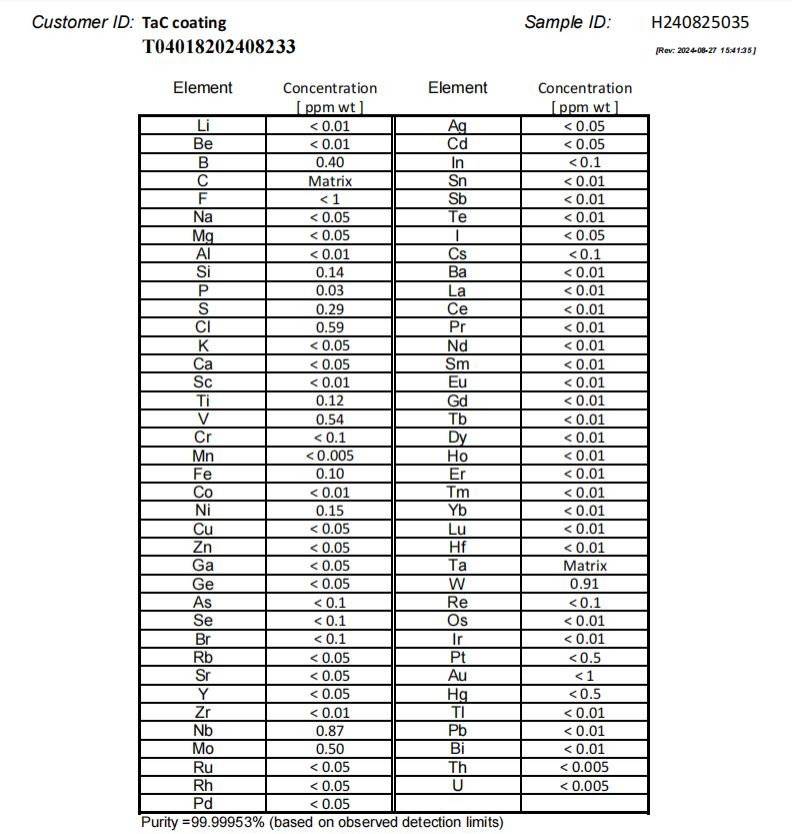

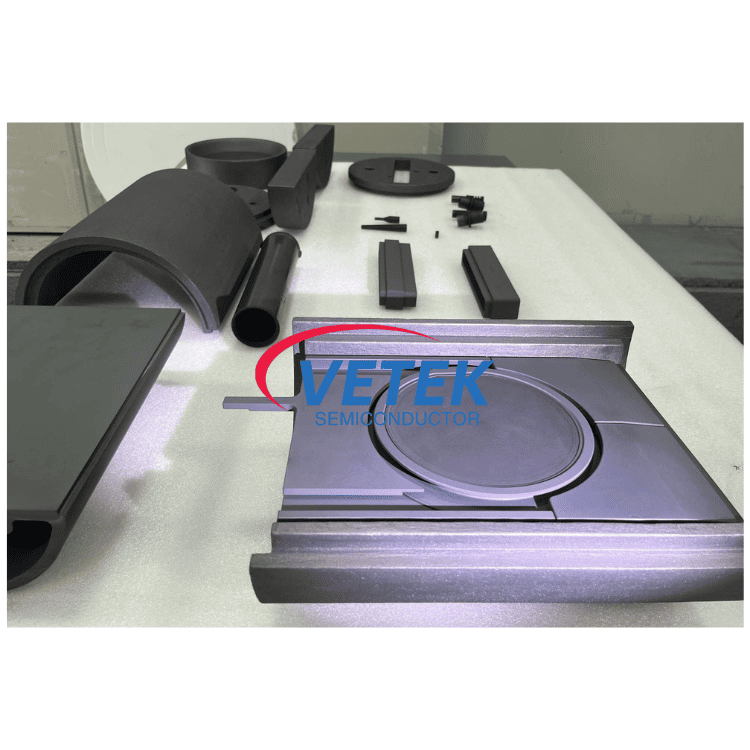

Většina komponentů Halfmoon je potažena CVD SiC, aby se zlepšila ochrana povrchu za podmínek vysokoteplotního procesu. Pro náročnější prostředí je k dispozici také povlak TaC. Mezi typické výhody potažených konstrukcí patří:

• lepší odolnost vůči korozivním procesním plynům
• nižší tvorba částic
• zlepšená odolnost povrchu
• lepší stabilita při tepelném cyklování

Při praktickém použití závisí výběr povlaku obvykle na teplotě reaktoru, chemii procesu a očekávané životnosti.

3. Vynikající tepelná stabilita

VETEK Halfmoon, navržený pro vysokoteplotní prostředí pro zpracování polovodičů, zachovává rozměrovou stabilitu a strukturální integritu během prodloužených epitaxních cyklů, takže je velmi vhodný pro zařízení LPE a MOCVD.

4. Přesné CNC obrábění

VETEK disponuje pokročilými možnostmi přesného CNC obrábění s řízením rozměrů na úrovni mikronů, což zajišťuje vynikající kompatibilitu se složitými strukturami reaktorů LPE a přizpůsobenými požadavky na vybavení.

5. Dlouhá životnost

Díky optimalizované technologii přilnavosti povlaku a vysoce čistému zpracování materiálu prokazují komponenty VETEK Halfmoon vynikající odolnost při opakovaném tepelném cyklování a korozivních procesních plynech, což snižuje četnost údržby a celkové provozní náklady.

Technické výhody

Aplikace

VETEK Halfmoon for LPE reakční komora je široce používána v:

• Epitaxní systémy karbidu křemíku (SiC).

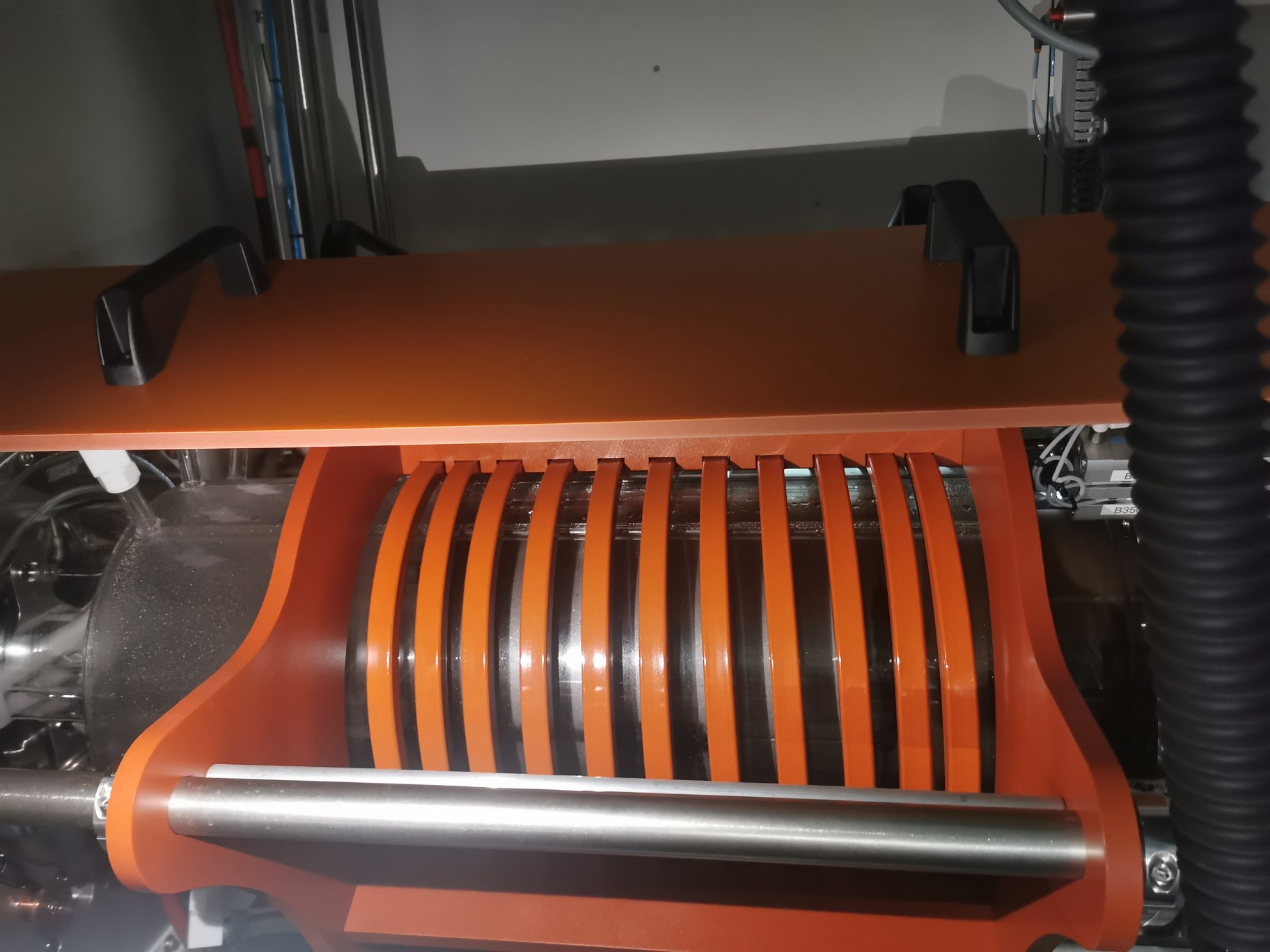

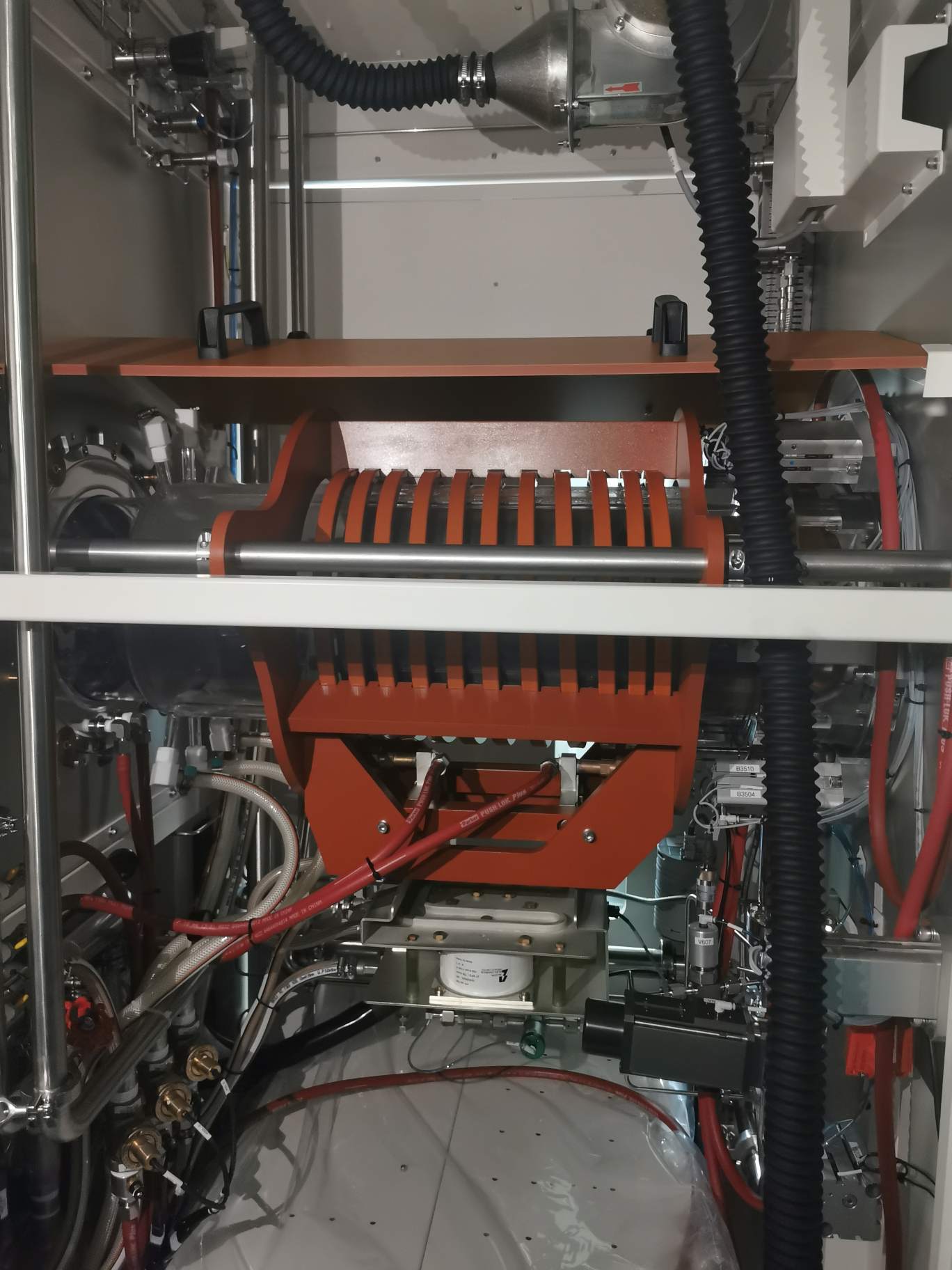

• LPE horizontální reaktory
• Zařízení pro epitaxní růst polovodičů
• Vysokoteplotní procesní komory CVD
• Pokročilé polovodičové systémy tepelného pole
• Systémy růstu krystalů SiC
• Výroba polovodičů třetí generace

Naše produkty jsou kompatibilní s více průmyslovými hlavními platformami zařízení a lze je přizpůsobit podle výkresů zákazníka nebo specifikací reaktoru.

Proč si vybrat VETEK Semiconductor?

VETEK Semiconductor se již řadu let zaměřuje na polovodičové grafitové součástky a technologie povlakování. Od roku 2016 společnost pokračuje v rozvoji svých schopností v oblasti čištění, obrábění přesného grafitu a výroby CVD povlaků pro polovodičové aplikace.

Schopnosti VETEK:

• Zkušenosti s epitaxními komponentami SiC a částmi reaktoru
• Vlastní výroba CVD SiC a TaC povlaků
• Řízení čištění materiálu na úrovni polovodičů
• Zakázková výroba na základě výkresů nebo vzorků
• Stabilní výrobní kapacita pro dávkové objednávky
• Dodávky grafitové plsti a materiálů tepelného pole
• Systém managementu kvality ISO9001
• Technická podpora pro zahraniční zákazníky

FAQ

(1) Jaká je funkce Halfmoon v LPE reaktoru?

Komponenta Halfmoon podporuje vedení toku plynu, integraci struktury komory, řízení teploty a rotaci susceptoru uvnitř epitaxní reakční komory.

(2) Je Halfmoon v přímém kontaktu s plátkem?

Normálně ne. Ve většině LPE reaktorových struktur zůstává Halfmoon kolem sestavy komory spíše než se přímo dotýkat plátku.

(3) Proč používat povlak SiC nebo TaC na povrchu?

Nátěr slouží hlavně k ochraně. Během epitaxe SiC jsou grafitové části vystaveny vysoké teplotě a reaktivním plynům po dlouhou dobu. Povlak pomáhá zlepšit odolnost proti oxidaci a snižuje opotřebení povrchu a tvorbu částic.

(4) Lze část přizpůsobit?

Ano. Většina dílů Halfmoon je ve skutečnosti vyrobena podle konstrukce reaktoru a zákaznických výkresů, protože rozměry a detaily instalace se mezi platformami zařízení často liší.
