Oplatka Chuck
  • Oplatka ChuckOplatka Chuck

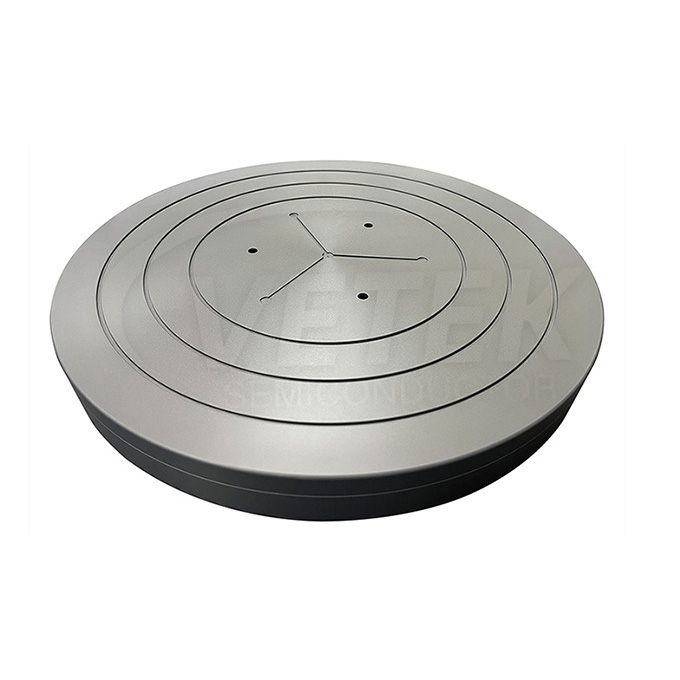

Oplatka Chuck

Kus oplatky Upevnění oplatky v polovodičovém procesu a je široce používán v PVD, CVD, Etch a dalších procesech.Vetek Semiconductor's Wafer Chuck hrají klíčovou roli v polovodičové produkci, což umožňuje rychlý, vysoce kvalitní výstup. S vlastní výrobou, konkurenční ceny a robustní podporou výzkumu a vývoje, Vetek Semiconductor vyniká ve službách OEM/ODM pro přesné komponenty. Pohledává vpřed vašemu dotazu.

Jako profesionální výrobce by vám vetek Semiconductor chtěl poskytnout sklíčivo potažené destičkou.

Vetek Semiconductor je držitelem certifikace ISO9001 pokrývající vývoj a výrobu celé řady součástek pro polovodičová zařízení. Mezi tyto komponenty patří procesní zařízení, nanášecí zařízení, inspekční zařízení, upínače polovodičových destiček, průtokoměry, komory, tlakové vytvrzovací systémy, jako jsou desky, bloky, hřídele, válečky atd. 5. Jako partner společnosti Aixtron společnost Veeco (první desítka na světě výrobci zařízení), Vetek Semiconductor poskytuje přesné polovodičové součástky předním výrobcům polovodičových zařízení ve Spojených státech, což je největší světový trh s polovodiči.

Sklíčidlo na destičky Vetek Semiconductor je fázovanou součástí zařízení pro konečnou kontrolu destiček v zařízení pro výrobu polovodičových destiček. Prostřednictvím systematického systému kontroly kvality a inspekce je dosaženo rychlé, vysoce kvalitní a konkurenceschopné výroby. Optimalizace nákladů je dosaženo prostřednictvím strategické integrace naší výrobní infrastruktury a partnerství s domácími a mezinárodními specializovanými výrobci materiálů, komponentů, modulů a zařízení.

Polovodičová destičková sklíčidla Vetek Semiconductor se používají v zařízeních pro detekci destiček pomocí vysoce přesných metod obrábění a konstrukční technologie, aby byla zajištěna rovinnost vakuového destičkového sklíčidla pod 3 μm. Tento pečlivý přístup zaručuje vynikající výkon a přesnost při kontrole plátků.

Výhoda veteku Semiconductor Core:

1. Výroba v naší vlastní továrně

2. Přímá výroba/distribuce za poctivé ceny.

3. Interní středisko pro výzkum a vývoj poskytuje podporu kvality a podpory rozvoje a aktivně se účastní projektů podnikového a národního výzkumu pro lokalizaci dílů.

4. OEM / ODM


Základní fyzikální vlastnosti CVD SIC povlaku:

CVD SIC COATING FILM CRYSTAL STRUCTURE

Základní fyzikální vlastnosti CVD SIC povlaku
Vlastnictví Typická hodnota
Krystalová struktura Polykrystalická fáze FCC β, hlavně (111) orientovaná
Hustota 3,21 g/cm³
Tvrdost 2500 Vickers tvrdost (500g zatížení)
Velikost zrn 2 ~ 10 mm
Chemická čistota 99,99995 %
Kapacita tepla 640 J · KG-1· K.-1
Teplota sublimace 2700 ℃
Síla ohybu 415 MPa RT 4-bodový
Youngův modul Ohyb 430 Gpa 4pt, 1300℃
Tepelná vodivost 300 W · m-1· K.-1
Tepelná roztažení (CTE) 4,5 × 10-6K-1


Výrobní závody:

VeTek Semiconductor Production Shop


Přehled průmyslového řetězce epitaxe polovodičových čipů:

Overview of the semiconductor chip epitaxy industry chain
