Proč se růst krystalů PVT z karbidu křemíku (SiC) neobejde bez povlaků z karbidu tantalu (TaC)?

V procesu růstu krystalů karbidu křemíku (SiC) metodou Physical Vapor Transport (PVT) je extrémně vysoká teplota 2000–2500 °C „dvojsečným mečem“ — zatímco pohání sublimaci a transport zdrojových materiálů, dramaticky zintenzivňuje uvolňování nečistot ze všech materiálů v rámci konvenčních prvků tepelného pole obsažených v zónovém grafu. Jakmile tyto nečistoty vstoupí na růstové rozhraní, přímo poškodí kvalitu jádra krystalu. To je základní důvod, proč se povlaky z karbidu tantalu (TaC) staly „povinnou volbou“ spíše než „volitelnou volbou“ pro růst krystalů PVT.

1. Duální destruktivní cesty stopových nečistot

Poškození krystalů karbidu křemíku způsobené nečistotami se odráží hlavně ve dvou rozměrech jádra, které přímo ovlivňují použitelnost krystalu:

• Nečistoty lehkých prvků (dusík N, bór B):Za vysokých teplot snadno vstupují do mřížky SiC, nahrazují atomy uhlíku a tvoří donorové energetické hladiny, čímž přímo mění koncentraci nosiče a měrný odpor krystalu. Experimentální výsledky ukazují, že při každém zvýšení koncentrace dusíkatých nečistot o 1×10¹⁶ cm⁻³ se může měrný odpor n-typu 4H-SiC snížit téměř o jeden řád, což způsobí, že se elektrické parametry konečného zařízení odchýlí od navržených cílů.
• Nečistoty kovových prvků (železo Fe, nikl Ni):Jejich atomové poloměry se výrazně liší od poloměrů atomů křemíku a uhlíku. Jakmile jsou zabudovány do mřížky, indukují místní napětí mřížky. Tyto napjaté oblasti se stávají nukleačními místy pro dislokace bazální roviny (BPD) a stohovací chyby (SF), což vážně poškozuje strukturální integritu a spolehlivost zařízení krystalu.



2. Pro jasnější srovnání jsou dopady těchto dvou typů nečistot shrnuty takto:

3. Trojnásobný ochranný mechanismus povlaků z karbidu tantalu

Pro zablokování kontaminace nečistotami u jejího zdroje je osvědčeným a účinným technickým řešením ukládání povlaku karbidu tantalu (TaC) na povrch součástí grafitové horké zóny prostřednictvím chemického nanášení z plynné fáze (CVD). Jeho hlavní funkce se točí kolem „anti-kontaminace“:

Vysoká chemická stabilita:Nepodléhá významným reakcím s parami na bázi křemíku ve vysokoteplotním prostředí PVT, čímž nedochází k samovolnému rozkladu nebo tvorbě nových nečistot.

Nízká propustnost:Hustá mikrostruktura tvoří fyzickou bariéru, která účinně blokuje vnější difúzi nečistot z grafitového substrátu.

Vnitřní vysoká čistota:Povlak zůstává stabilní při vysokých teplotách a má nízký tlak par, což zajišťuje, že se nestane novým zdrojem kontaminace.

4. Požadavky specifikace na čistotu jádra pro povlak

Účinnost řešení plně závisí na vlastní výjimečné čistotě povlaku, kterou lze přesně ověřit testováním hmotnostní spektrometrie s doutnavým výbojem (GDMS):

5. Výsledky praktické aplikace

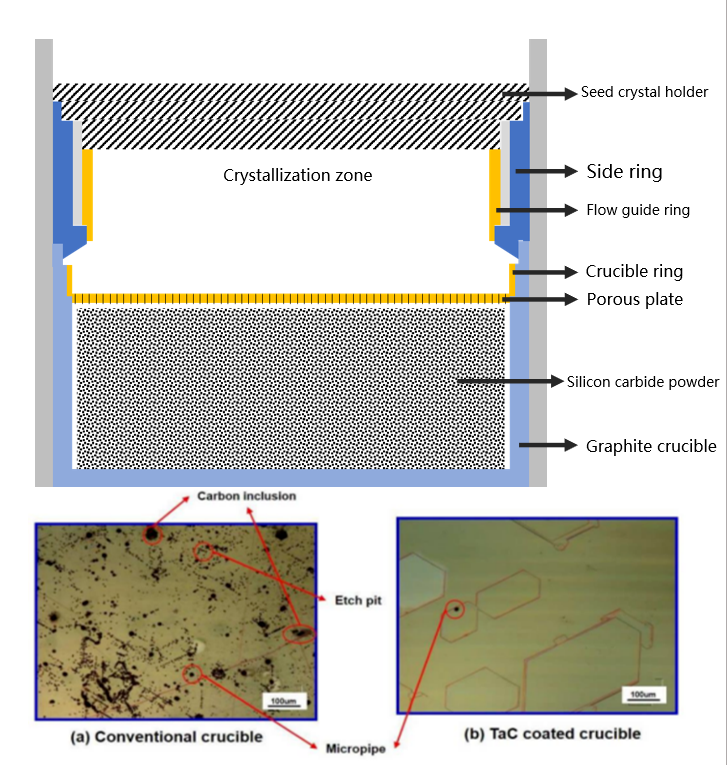

Po použití vysoce kvalitních povlaků karbidu tantalu lze pozorovat jasná zlepšení jak ve fázi růstu krystalů karbidu křemíku, tak ve fázi výroby zařízení:

Zlepšení kvality krystalů:Hustota dislokace v bazální rovině (BPD) je obecně snížena o více než 30 % a stejnoměrnost měrného odporu plátku je zlepšena.

Zvýšená spolehlivost zařízení:Výkonová zařízení, jako jsou MOSFETy SiC vyrobené na vysoce čistých substrátech, vykazují zlepšenou konzistenci v průrazném napětí a sníženou četnost časných poruch.

Díky své vysoké čistotě a stabilním chemickým a fyzikálním vlastnostem vytvářejí povlaky karbidu tantalu spolehlivou bariéru čistoty pro krystaly karbidu křemíku vypěstované PVT. Transformují komponenty horké zóny – potenciální zdroj uvolňování nečistot – na ovladatelné inertní hranice, které slouží jako klíčová základní technologie pro zajištění kvality materiálu jádra krystalů a podporu hromadné výroby vysoce výkonných zařízení z karbidu křemíku.

V příštím článku prozkoumáme, jak povlaky karbidu tantalu dále optimalizují tepelné pole a zvyšují kvalitu růstu krystalů z termodynamického hlediska. Pokud se chcete dozvědět více o kompletním procesu kontroly čistoty povlaku, podrobnou technickou dokumentaci můžete získat na našich oficiálních stránkách.
