Co je vysoce čistý porézní grafit?

V posledních letech se požadavky na výkon napájení elektronických zařízení z hlediska spotřeby energie, objemu, efektivity atd. Stále více zvyšují. SIC má větší bandgap, vyšší pevnost pole, vyšší tepelnou vodivost, vyšší nasycenou mobilitu elektronů a vyšší chemickou stabilitu, která nahrazuje nedostatky tradičních polovodičových materiálů. Jak efektivně pěstovat sic krystaly a ve velkém měřítku byl vždy obtížným problémem a zavedení vysoké čistotyporézní grafitV posledních letech účinně zlepšila kvalituRůst jednorázových krystalů.

Typické fyzikální vlastnosti veteku polovodičového porézního grafitu:

Porézní grafit s vysokou mírou pro růst SIC s jedním krystalem pomocí PVT metody

Ⅰ. Metoda Pvt

Metoda PVT je hlavním procesem pro pěstování sic monokrystalů. Základní proces růstu krystalů SIC je rozdělen do rozkladu sublimací surovin při vysoké teplotě, transport látek s plynnou fází pod účinkem teplotního gradientu a rekrystalizační růst látek plynné fáze v semenném krystalu. Na základě toho je vnitřek kelímku rozdělen do tří částí: plocha suroviny, růstová dutina a krystaliva semen. V oblasti suroviny se teplo přenáší ve formě tepelného záření a vedení tepla. Po zahřátí jsou suroviny SIC rozloženy hlavně následujícími reakcemi:

Ac (s) = Si (g) + c (s)

2sic (s) = Si (g) + sic₂(G)

2sic (s) = c (s) + A₂C (G)

V oblasti suroviny se teplota snižuje z blízkosti stěny kelímku na povrch suroviny, tj. Otřesová teplota suroviny> Surovina Vnitřní teplota> Povrchová teplota suroviny, což má za následek axiální a radiální teplotní gradienty, jejichž velikost bude mít větší dopad na růst krystalů. Pod působením výše uvedeného teplotního gradientu se surovina začne grafitizovat poblíž kelímkové stěny, což vede ke změnám v toku materiálu a porozitě. V růstové komoře jsou plynné látky generované v oblasti suroviny transportovány do polohy krystalu semen poháněné axiální teplotní gradient. Když povrch grafitového kelímku není pokryt speciálním povlakem, plynné látky budou reagovat s kelímkovým povrchem, zkorodují grafitový kelímku při změně poměru C/SI v růstové komoře. Teplo v této oblasti je přenášeno hlavně ve formě tepelného záření. V poloze semenního krystalu jsou plynné látky SI, SI2C, SIC2 atd. V růstové komoře v přesyceném stavu v důsledku nízké teploty na semenném krystalu a na povrchu krystalu semen se vyskytuje depozice a růst. Hlavní reakce jsou následující:

A₂C (g) + sic₂(g) = 3sic (s)

A (g) + sic₂(g) = 2sic (s)

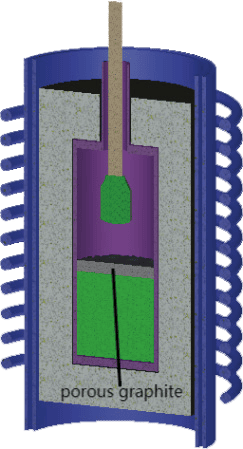

Aplikační scénářePorézní grafit s vysokým obsahem čistoty v růstu s jedním krystalempece ve vakuu nebo inertním plynovém prostředí až do 2650 ° C:

Podle výzkumu literatury je porézní grafit s vysokou čistotou velmi užitečný v růstu SIC Single Crystal. Srovnali jsme růstové prostředí SIC Single Crystal s a bez níPorézní grafit s vysokým obtěžováním.

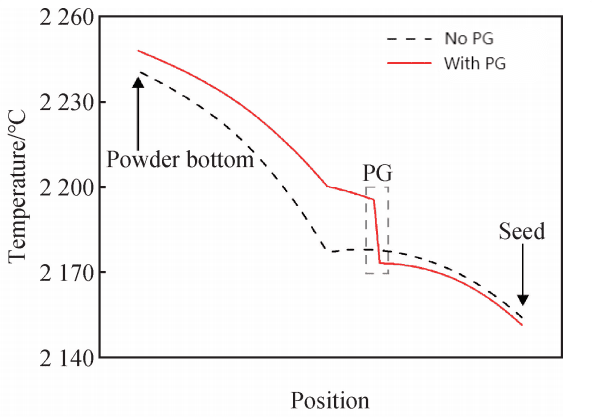

Změna teploty podél středové linie kelímku pro dvě struktury s porézním grafitem i bez

V oblasti suroviny jsou rozdíly v horní a dolní teplotě obou struktur 64,0 a 48,0 ℃. Horní a spodní teplotní rozdíl vysoce čistého porézního grafitu je relativně malý a axiální teplota je jednotnější. Stručně řečeno, vysoce čistý porézní grafit nejprve hraje roli tepelné izolace, která zvyšuje celkovou teplotu surovin a snižuje teplotu v růstové komoře, která přispívá k plné sublimaci a rozkladu surovin. Současně jsou sníženy rozdíly v oblasti axiální a radiální teploty v oblasti suroviny a zvyšuje se uniformita distribuce vnitřní teploty. Pomáhá sic krystaly rychle a rovnoměrně růst.

Kromě teplotního efektu změní porézní grafit s vysokou čistotou také průtok plynu v jednokrystalové peci SIC. To se odráží hlavně ve skutečnosti, že porézní grafit s vysokou čistotou zpomalí průtok materiálu na okraji, čímž stabilizuje průtok plynu během růstu SIC monokrystalů.

Ⅱ. Role vysoce čistého porézního grafitu v peci s monokrystalickým růstem SIC

V peci s monokrystalovým růstem SIC s vysoce čistým porézním grafitem je transport materiálů omezen vysoce čistým porézním grafitem, rozhraní je velmi jednotné a na růstovém rozhraní nedochází k deformaci okrajů. Růst krystalů SIC v peci s monokrystalickou pecí SIC s vysoce čistým porézním grafitem je však relativně pomalý. Proto pro krystalové rozhraní zavedení porézního grafitu s vysokou čistotou účinně potlačuje vysoký průtok materiálu způsobený grafitizací okrajů, čímž se krystalila sic roste rovnoměrně.

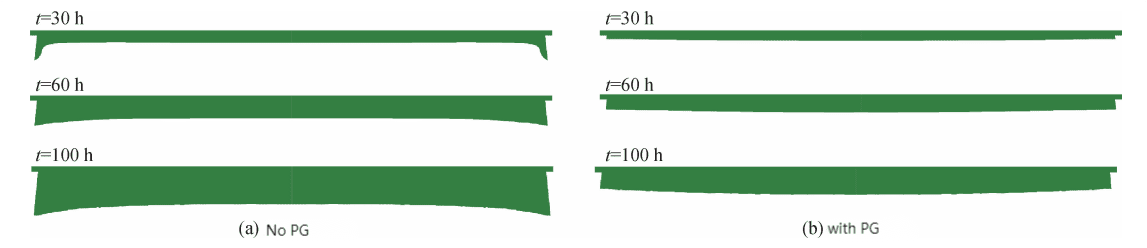

Rozhraní se mění v průběhu času během růstu SIC s jedním krystalem s a bez vysoce čistého porézního grafitu

Proto je vysoce čistý porézní grafit účinným prostředkem ke zlepšení růstového prostředí krystalů SIC a optimalizaci kvality krystalů.

Porézní grafitová deska je typická forma porézního grafitu

Schematický diagram přípravy SIC Single Crystal pomocí porézní grafitové desky a metody PVTCVDAcsyrový materiálz porozumění polovodiči

Výhoda Vetek Semiconductor spočívá v jeho silném technickém týmu a vynikajícím servisním týmu. Podle vašich potřeb můžeme přizpůsobit vhodnéhigh-purityporézní grafiteProdukty, které vám pomohou dosáhnout velkého pokroku a výhod v odvětví růstu SIC Single Crystal.
