VeTek je profesionální výrobce a dodavatel v Číně. Naše továrna poskytuje uhlíková vlákna, keramiku z karbidu křemíku, epitaxi z karbidu křemíku atd. Pokud máte zájem o naše produkty, můžete se zeptat nyní a my se vám obratem ozveme.
View as

Subjektor EPI UV LED

Subjektor EPI UV LED

Jako vedoucí výrobce produktů a vůdce v Číně se Vetetek Semiconductor zaměřuje na různé typy produktů Suceptoru, jako je UV LED EPI Susceptor, Susceptor SIC, mocvd Susceptor, SIC Susceptor. Veteksemi podporuje přizpůsobené produktové služby a těší se na vaši konzultaci.

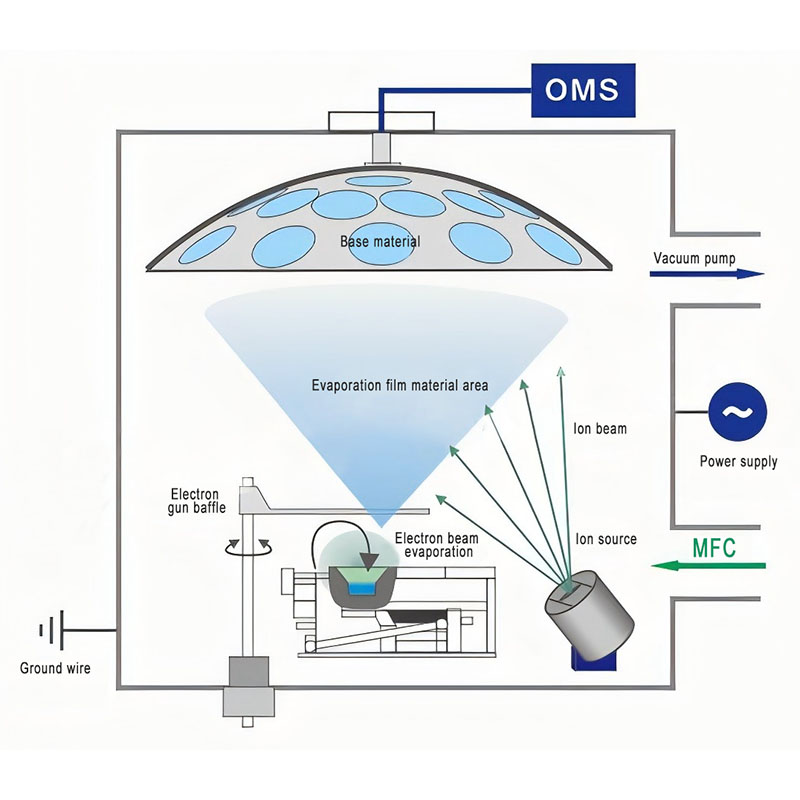

Fyzická depozice páry

Fyzická depozice páry

Depozice fyzikální páry vetek Semiconductor (PVD) je technologie pokročilého procesu, která se široce používá při povrchovém úpravě a přípravě tenkého filmu. Technologie PVD používá fyzické metody k přímé transformaci materiálů z pevné nebo kapaliny na plyn a vytvoření tenkého filmu na povrchu cílového substrátu. Tato technologie má výhody vysoké přesnosti, vysoké uniformity a silné adheze a je široce používána v polovodičích, optických zařízeních, nátěrech a dekorativních povlacích. Vítejte a diskutujte s námi!

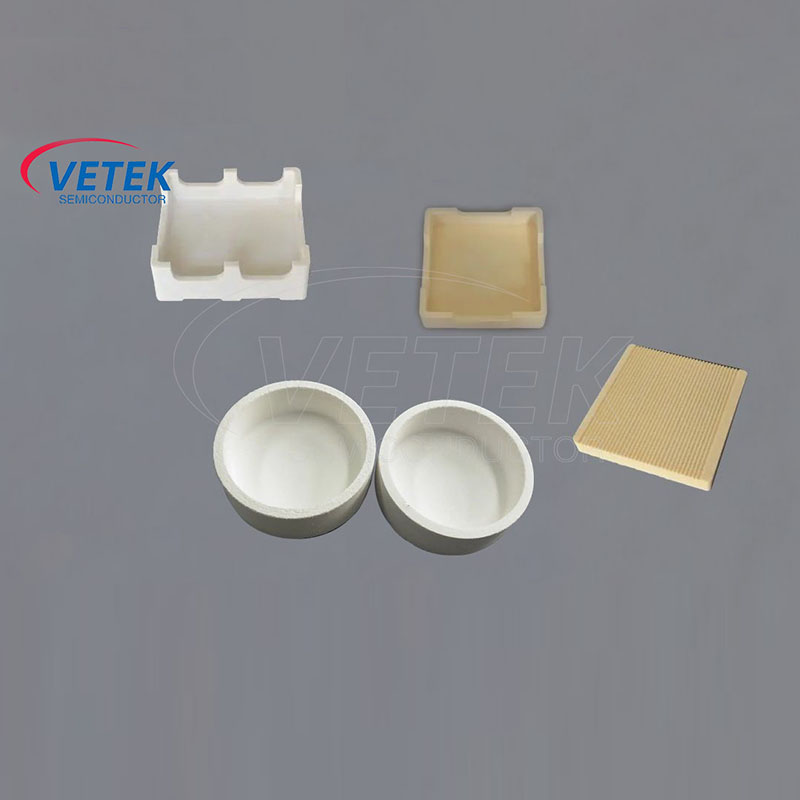

Technologie tepelného nástřiku MLCC kondenzátor

Technologie tepelného nástřiku MLCC kondenzátor

Technologie tepelného nástřiku Vetek Semiconductor hraje mimořádně důležitou roli při nanášení povlaků na slinuté kelímky pro špičkové materiály vícevrstvých keramických kondenzátorů (MLCC). S nepřetržitou miniaturizací a vysokým výkonem elektronických zařízení také rychle roste poptávka po kondenzátorech MLCC s technologií tepelného nástřiku, a to zejména ve špičkových aplikacích. Těšíme se na vytvoření dlouhodobého obchodu s vámi.
Manipulace s manipulací s robotickou ramenem oplatky

Manipulace s manipulací s robotickou ramenem oplatky

Technologie tepelného stříkání Vetek Semiconductor hraje zásadní roli při aplikaci robotických ramen manipulace s oplatkou, zejména v polovodičových výrobních prostředích, které vyžadují vysokou přesnost a vysokou čistotu. Tato technologie významně zlepšuje trvanlivost, spolehlivost a efektivitu práce vybavení potažením speciálních materiálů na povrchu robotické ramene manipulace s oplatkou. Vítejte na dotazu nás.

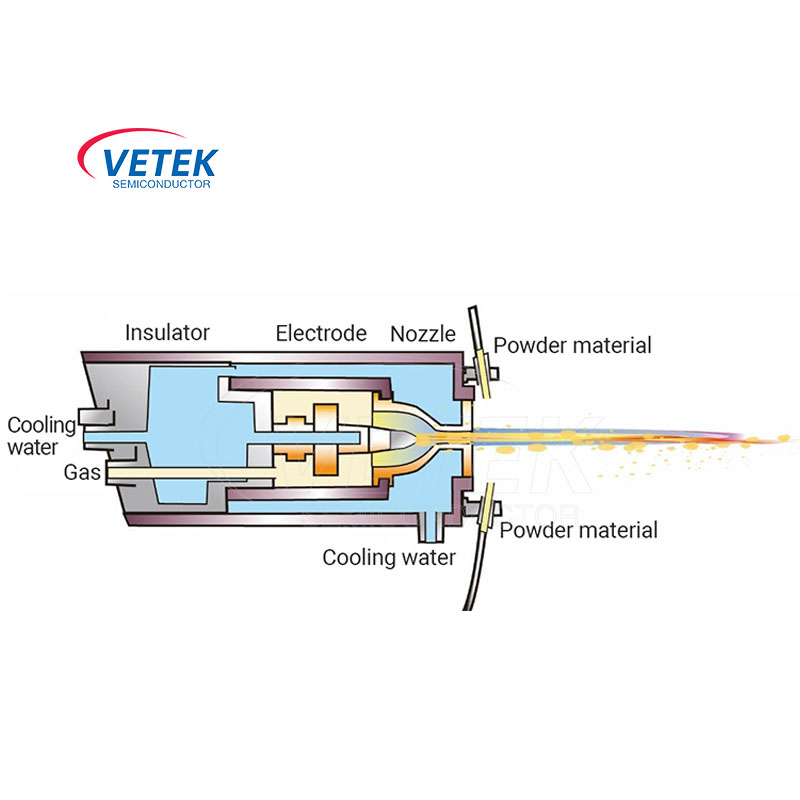

Technologie tepelného nástřiku polovodičů

Technologie tepelného nástřiku polovodičů

Technologie tepelného stříkání vetek Semiconductor je pokročilým procesem, který rozšiřuje materiály v roztaveném nebo polo-molteném stavu na povrch substrátu za vzniku povlaku. Tato technologie se široce používá v oblasti polovodičové výroby, která se používá hlavně k vytváření povlaků se specifickými funkcemi na povrchu substrátu, jako je vodivost, izolace, odolnost proti korozi a oxidační odolnost. Mezi hlavní výhody technologie tepelného postřiku patří vysoká účinnost, tloušťka regulovatelného povlaku a dobrá přilnavost, což je obzvláště důležité ve výrobním procesu polovodiče, který vyžaduje vysokou přesnost a spolehlivost. Těšíme se na váš dotaz.

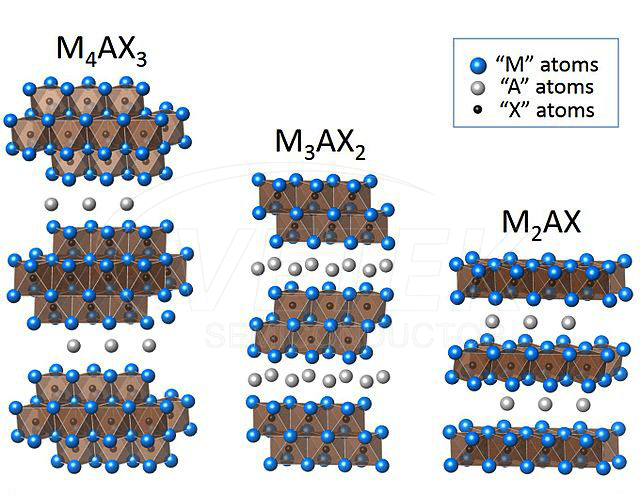

Max fázový nanopowder

Max fázový nanopowder

Nanopowder veteteksemi Max Fáze nabízí výjimečné tepelné a elektrické vlastnosti, ideální pro pokročilé aplikace pro elektroniku a materiály. S vynikající oxidační odolností a vysokoteplotní stabilitou je nanopowder Veteksemi perfektním řešením pro inovativní polovodičové technologie.
