Kraktiva třířského grafitu

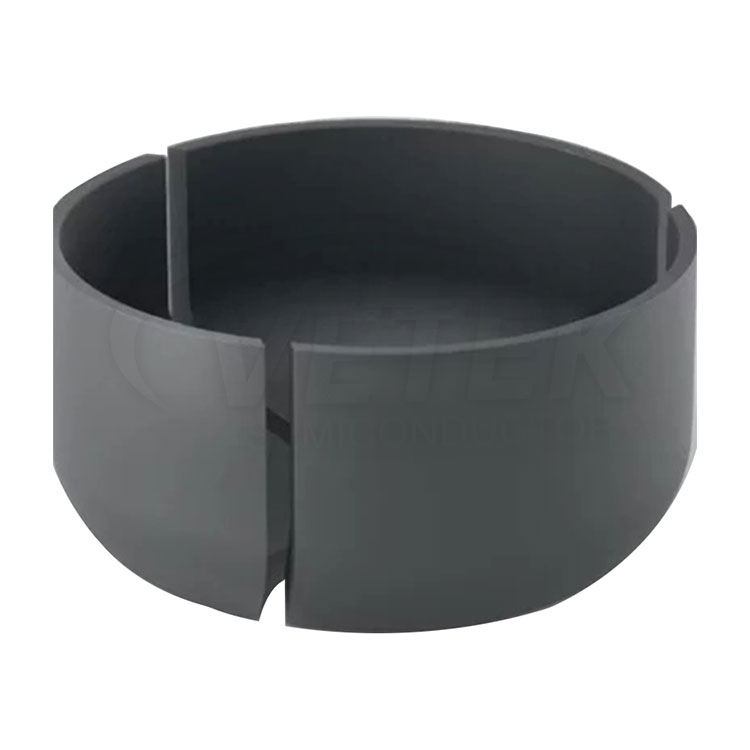

Tří-petal grafitový kelímku Vetek Semiconductor je vyroben z grafitového materiálu s vysokou čistotou zpracovaným povrchovým pyrolytickým uhlíkovým povlakem, který se používá k tažení tepelného pole s jedním krystalem. Ve srovnání s tradičním kelímkem je struktura designu tří drobů pohodlnější instalovat a rozebírat, zlepšit účinnost práce a nečistoty pod 5ppm mohou splňovat použití polovodičového a fotovoltaického průmyslu.

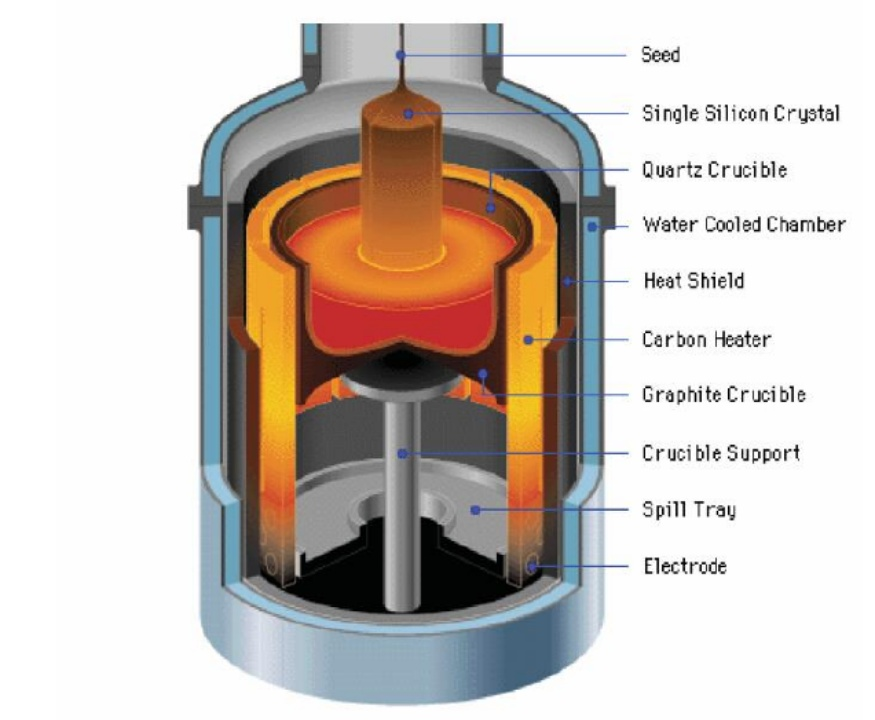

VETEK Semiconductor's This-Petal Graphite Crucible navržený pro růstový proces monokrystalického křemíku metodou CZ, grafitový kelímek tří kusu je vyroben z izostatického grafitového materiálu s vysokou čistotou. Prostřednictvím inovativní třídové struktury může tradiční integrovaný kelímky účinně vyřešit obtíže demontáže, koncentraci tepelného stresu a další body bolesti v průmyslu a je široce používán ve fotovoltaických křemíkových opcích, polovodičových opcích a dalších špičkových výrobních polích.


Hlavní body základního procesu


1. Technologie zpracování grafitu s ultra-přesností

Čistota materiálu: Použití isostatického lisovaného grafitového substrátu s obsahem popela <5ppm v případě potřeby a obecně < 10ppm, aby bylo zajištěno nulové znečištění v procesu tání křemíku

Strukturální posílení: Po grafitizovaném při 2200 ℃ je pevnost ohybu ≥ 45MPa a koeficient tepelné roztažnosti je ≤ 4,6 × 10⁻⁶/℃

Ošetření povrchu: Pyrolytický uhlíkový povlak 10-15 μm se ukládá procesem CVD ke zlepšení oxidační odolnosti (hubnutí <1,5%/100H@1600℃).

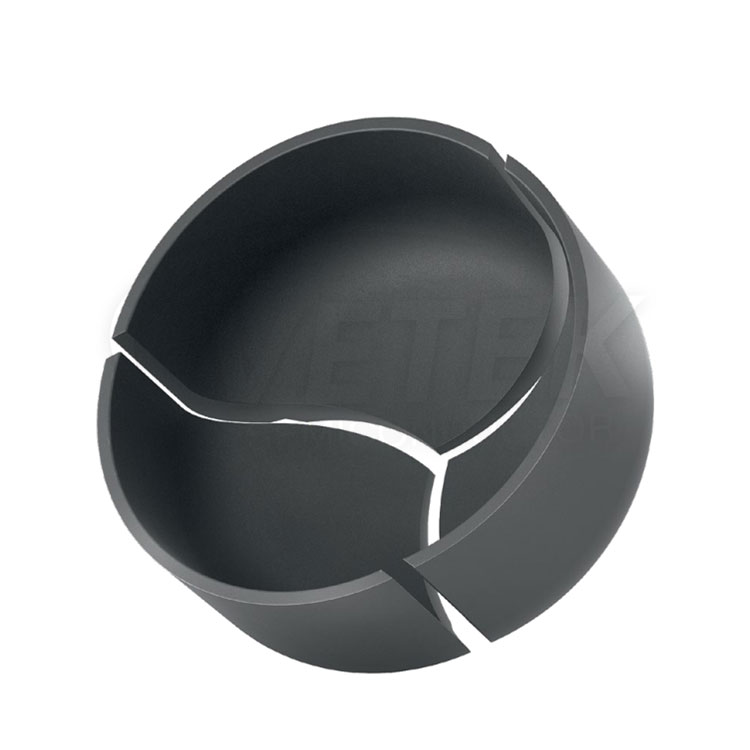

2. inovativní design struktury tří kusu

Modulární sestava: 120 ° Struktura tří-laloků, instalace a účinnost demontáže se zvýšila o 300%

Návrh uvolňování stresu: Rozdělená struktura účinně rozptyluje napětí tepelné roztažení a prodlužuje životnost na více než 200 cyklů

Precision Fit: mezera mezi ventily je <0,1 mm a vysokoteplotní keramické lepidlo zajišťuje nulový únik v procesu tání křemíku


3. Přizpůsobené služby zpracování

Podpora φ16 "-φ40" přizpůsobení plné velikosti, ovládání tolerance tloušťky stěny ± 0,5 mm

Pro optimalizaci distribuce tepelného pole lze vybrat strukturu hustoty gradientu 1,83g/cm³

Poskytněte procesy s přidanou hodnotou, jako je kompozitní nátěr nitridu boru a posilování okraje kovu Rhenium


Typický scénář aplikace


Fotovoltaický průmysl

Kontinuální výkres monokrystalické křemíkové tyče: Vhodné pro produkci G12 Velké velikosti křemíku, podpora ≥ 500 kg nakládací kapacity

Battera Topcon typu N: Ultra níká nečistota migrace zaručuje život menšin> 2ms

Upgradování tepelného pole: Kompatibilní s modely s jednoduchým monokrystalickou pecí (PVI, Ferrotec atd.)


Výroba polovodiče

8-12 palcové polovodičové monokrystalické křemíkové růst: splňte požadavky na čistotu třídy 10 třídy-10

Zvláštní dopované krystaly: Přesná kontrola uniformity distribuce boru/fosforu

Polovodič třetí generace: Kompatibilní proces přípravy na jedno krystaly SIC

Pole vědeckého výzkumu

Výzkum a vývoj ultratenkých křemíkových destiček pro kosmické solární články

Růstový test nových krystalových materiálů (Germanium, Gallium Arsenid)

Výzkum limitu parametrů (3000 ℃ Experiment s ultra vysokou teplotou)


Systém zajištění kvality


ISO 9001/14001 Certifikace duálního systému

Poskytněte zprávy o testování materiálu pro zákazníky (analýza kompozice XRD, mikrostruktura SEM)

Whole process traceability system (laser marking + blockchain storage)





Parametr produktu tříkolí grafitového kelímku

Fyzikální vlastnosti isostatického grafitu
Vlastnictví Jednotka Typická hodnota
Hromadná hustota g/cm³ 1.83
Tvrdost HSD 58
Elektrický odpor μΩ.m 10
Síla ohybu MPA 47
Síla tlaku MPA 103
Pevnost v tahu MPA 31
Youngův modul GPA 11.8
Tepelná roztažení (CTE) 10-6K-1 4.6
Tepelná vodivost W · m-1· K.-1 130
Průměrná velikost zrna μm 8-10
Pórovitost % 10
Obsah popela PPM ≤ 10 (po očištění)


Porovnejte výrobní obchod Semiconductor :

VeTek Semiconductor Production Shop


Přehled průmyslového řetězce polovodičových čipových epitaxy:

Overview of the semiconductor chip epitaxy industry chain
