Co je porézní grafit? - Vetek Semiconductor


The porous structure of graphite

Porézní struktura grafitu


Porézní grafit je produkt porézní struktury vyrobený z grafitu jako základního materiálu. Jeho materiál je vyroben z vysoce čistého grafitu. Fyzikální parametry veteku polovodičového porézního grafitu se liší podle výrobního procesu a specifické aplikace. Následující jsou běžné fyzikální parametry:


Typické fyzikální vlastnostiporézní grafit
Ltem
Parametr
Hromadná hustota
0,89 g/cm2
Síla tlaku
8.27 MPa
Ohýbání síly
8.27 MPa
Pevnost v tahu
1,72 MPa
Specifický odpor
130Ω-inx10-5
Pórovitost
50%
Průměrná velikost pórů
70UM
Tepelná vodivost
12W/M*K.


Porézní grafit je vyroben z vysoce čistého grafitu a má vynikající elektrickou vodivost, tepelnou vodivost, vysokou odolnost proti teplotě, oxidační odolnost, chemickou stabilitu a další charakteristiky. Osoba se široce používá v polovodičovém zpracovatelském průmyslu.


V procesu zpracování polovodiče je porézní grafit široce používán v následujících aspektech:


V kombinaci s vynikající odolností proti vysoké teplotě porézního grafitu a chemickou stabilitou, jako je dobrá odolnost proti korozi vůči většině chemikálií, jako jsou kyseliny, alkaliky a rozpouštědla, se porézní grafit často používá ve vysokoteplotním a tepelném zpracování. Například porézní grafit lze použít jako podšívka, izolační materiál nebo podpůrný materiál pro vysokoteplotní pece.


Kromě toho má porézní grafitová složka vynikající elektrickou vodivost a tepelnou stabilitu, která poskytuje jednotné tepelné pole a stabilní elektrické vlastnosti. Proto se tento produkt často používá vProces difúze nebo oxidacepolovodičového zpracování jako difúzního zdroje nebo elektrodového materiálu.


Porézní struktura porézního grafitu může filtrovat a čistit plyny používané při zpracování polovodičů, snížit možnou kontaminaci částic a zajistit vysokou čistotu během zpracování. S jeho porézní strukturou a dobrou propustností vzduchu lze porézní grafitové části také použít jako základna a příslušenství ve vakuovém adsorpčním systému k opravě oplatků nebo jiných komponent prostřednictvím účinné vakuové adsorpce.


Nastavením procesu slinování grafitu může vetek SemiconductorPřizpůsobte porézní grafitové materiály s různými velikostmi pórů a porozity, aby splňovaly různé požadavky na aplikaci.

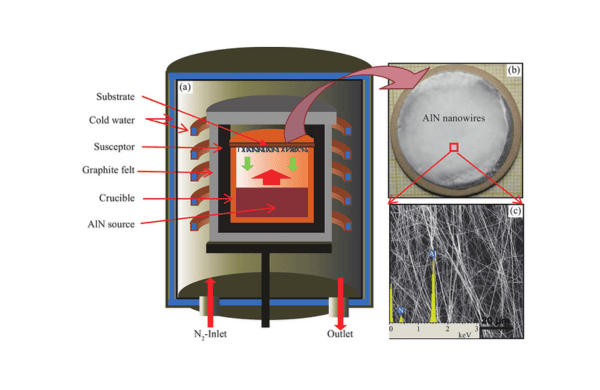

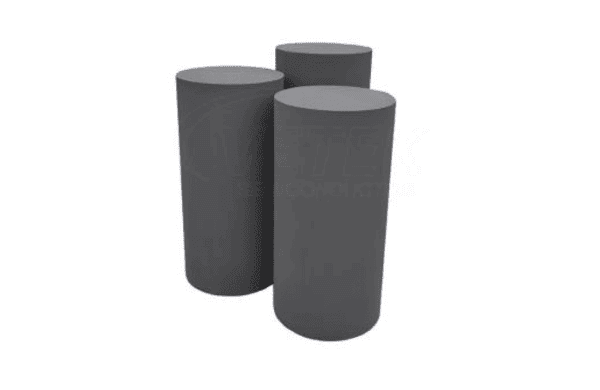

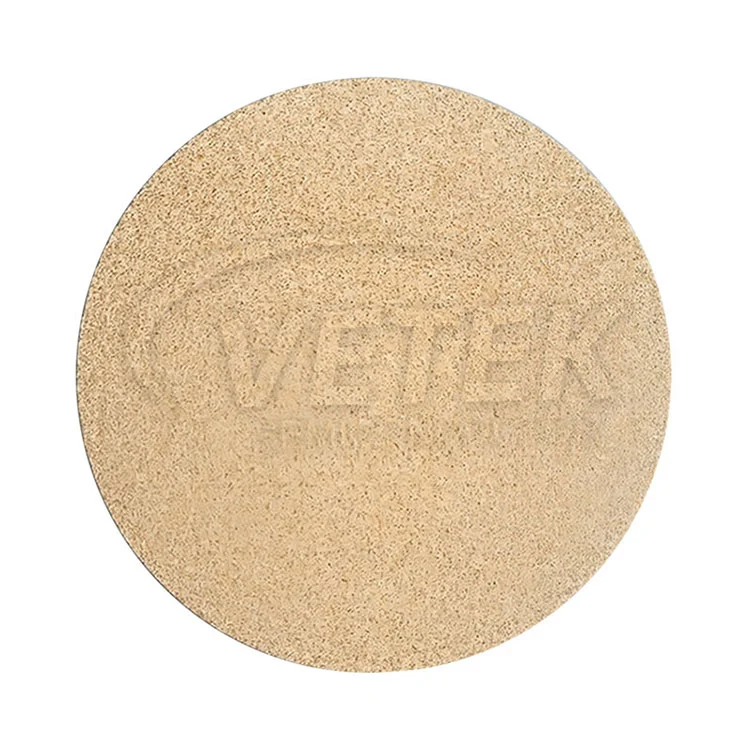

VeTek Semiconductor Porous GraphiteVeTek Semiconductor SiC Crystal Growth Porous GraphiteThree-petal Graphite Crucible

                                                                                                  Porézní grafit                 Sic Crystal Růst porézní grafit           Kraktiva třířského grafitu




Ve skutečnosti má Vetek Semiconductor absolutní vedoucí pozici na trhu s grafitovým susceptorem potaženým Graphitem na čínském trhu s grafitovým trhem s grafity a trh grafitu karbidu křemíku. Vetek Semiconductor je profesionální čínský výrobce, dodavatel, továrna speciálních grafitových produktů ,Sic Crystal Růst porézní grafit, Pyrolytický povlak uhlíku, Skinózní povlak z uhlíku, Izotropní grafit, Silikonizovaný grafitaGrafitový list s vysokou čistotou. Zavázali jsme se poskytovat pokročilá řešení pro různé speciální grafitové produkty pro polovodičový průmysl.


Pokud máte nějaké dotazy nebo potřebujete další podrobnosti, neváhejte se s námi spojit.
