Základní závěr:Výběr správného CVD SiC, povlaku TaC nebo pevného SiC přímo určuje úrovně částic a životnost komponent na epitaxních/leptacích liniích. Tento článek poskytuje jasné hranice výběru podle teploty, atmosféry a procesu v souladu s hlavními řešeními výměny zařízení a klíčovými metrikami, které vám pomohou rychle se rozhodovat a snížit rizika.

V procesech GaN MOCVD mohou susceptory potažené SiC na bázi grafitu typicky pracovat stabilně po stovky hodin při 1100 °C v atmosféře NH3/H2; avšak v důsledku nestejnoměrnosti tepelného pole mohou rozdíly životnosti povlaku mezi okrajovými a středovými oblastmi přesáhnout 50 %. V procesech růstu krystalů SiC PVT, když teplota překročí 1600 °C, povlak SiC začne sublimovat a rozkládat se, což vyžaduje přechod na potahování TaC nebo roztoky pevného SiC. Důsledky výběru nesprávného materiálu součásti – v nejlepším případě výměna spotřebního materiálu každé 2–3 měsíce; v nejhorším případě šrot z celé pece plátků kvůli kontaminaci částicemi. Tento článek je napsán technickým týmem VeTek Semiconductor (pod vedením Dr. Xiao), jehož cílem je vytvořit systematický rozhodovací rámec „model zařízení → podmínky procesu → výběr komponent → očekávaná životnost“ pro techniky epitaxe/leptání/PVT, který vám pomůže rychle spárovat materiály, kontrolovat částice a vyhodnotit dodavatele.

1. Jak vybrat povlak SiC, povlak TaC nebo pevný SiC na základě podmínek procesu?

Základní závěr:Rozhodněte se podle tří rozměrů „teplota → atmosféra → typ procesu“: upřednostněte povlakování CVD SiC při ≤1600°C; zvolte TaC pro >2000°C nebo silně korozivní atmosféry; upřednostněte Solid SiC pro scénáře leptání a ultravysoké čistoty.

Při skutečném výběru výrobní linky se inženýři nejčastěji ptají: „Jaký povlak mám použít pro mé zařízení Aixtron/Veeco s epitaxí GaN nebo SiC, při jaké teplotě a v jaké atmosféře? Odpověď není složitá, ale tyto tři dimenze je třeba propojit.

Teplotní okno je prvním prahem

CVD SiC povlak může stále udržovat strukturální integritu pod přibližně 2000–2100 °C. Za tímto rozsahem dochází k nekongruentnímu odpařování (preferenční těkání křemíku), což vede ke zdrsnění povrchu a zvýšenému množství částic. TaC povlak má bod tání až 3880 °C a dokáže udržet extrémně nízký tlak par i v prostředí růstu PVT krystalů nad 2400 °C. Pevný SiC nemá žádné problémy s rozhraním povlak-substrát a je vhodný pro leptací komory, které jsou vystaveny opakovanému tepelnému šoku.

Atmosféra a korozivnost určují chemickou stabilitu povlaku

V prostředích obsahujících NH3, H2 nebo plyny na bázi chloru funguje povlak SiC dobře, ale rychlost koroze SiC vodíkem o vysoké teplotě je výrazně vyšší než u TaC. Experimentální data ukazují, že rychlost koroze TaC ve vysokoteplotním čpavku je asi 1/6 rychlosti SiC a ve vodíku může být dokonce až 1/10. Proto standardní podmínky pro epitaxi SiC nebo GaN MOCVD většinou používají povlak SiC, zatímco scénáře s vysokou korozí nebo ultravysokými teplotami musí přejít na TaC.

Shoda typu procesu a funkce komponenty

• GaN MOCVD / Si epitaxe: Upřednostněte vysoce čistý grafit + CVD SiC potažený susceptor, předehřívací kroužek

• Růst krystalů SiC PVT: Důrazně doporučujeme povlak TaC pro grafitové komponenty horké zóny

• Plazmové leptání (Focus Ring, atd.): Možné je pevné SiC nebo grafit potažený SiC, v závislosti na požadavcích na částice a ceně

• Komorové kritické části extrémně citlivé na částice: Upřednostněte pevný SiC bez rozhraní povlaku

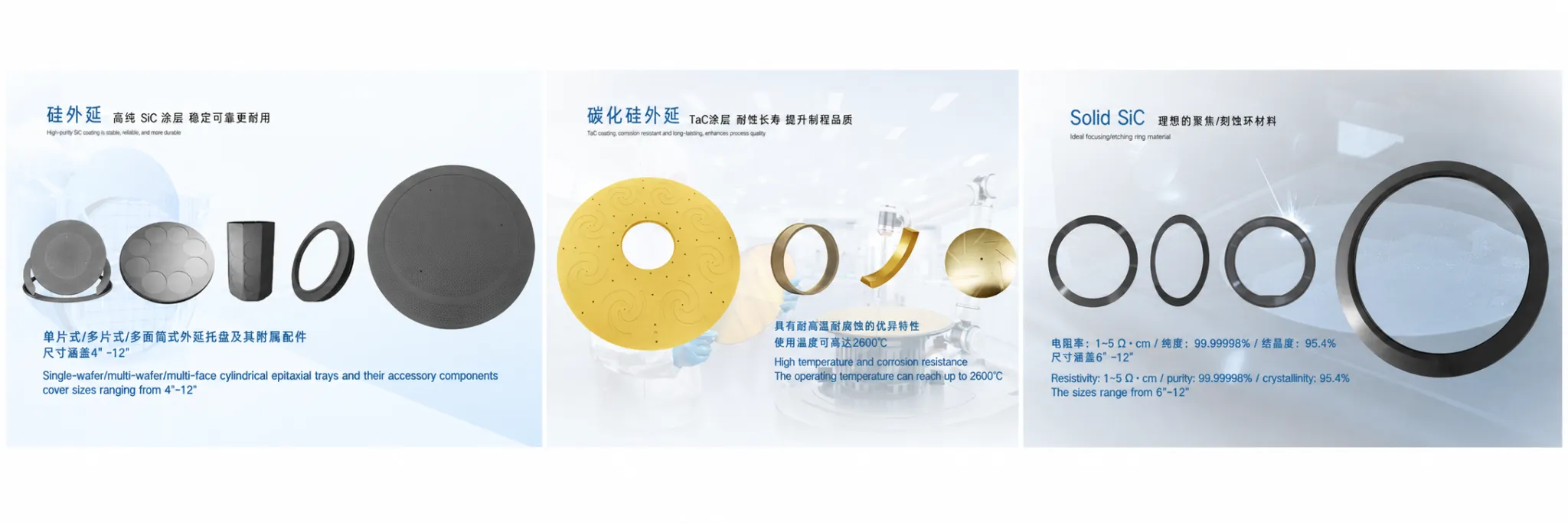

Obrázek 1 – Prezentace hlavního produktu VeTek

2. Kompatibilita grafitových susceptorů Aixtron/Veeco a vlastní řešení výměny

Základní závěr:VeTek podporuje přizpůsobení 1:1 na základě zákaznických výkresů nebo originálních náhradních dílů, pokrývající hlavní platformy, jako je Aixtron G10, Veeco K465i, ASM Epsilon atd. Standardní produkty lze rychle odeslat; zakázkové díly obvykle trvají 3–6 týdnů.

To, čeho se mnoho inženýrů obává nejvíce, není „zda to lze vyrobit“, ale „zda to může být stejně stabilní jako originální díly, s kontrolovatelnou dobou realizace a dostupnými kompletními kontrolními zprávami“. Jednou ze základních funkcí VeTek je úplné přizpůsobení podle výkresů, přičemž zůstává kompatibilní s hlavními značkami zařízení.

Rychlý přehled kompatibility hlavních zařízení

Níže uvedená tabulka může být použita přímo pro interní technickou kontrolu nebo hodnocení nákupu:

Ve skutečných projektech často dostáváme od zákazníků originální náhradní díly nebo výkresy CMM. Technický tým po potvrzení shody tepelného pole a rozměrových tolerancí poskytne doporučení ohledně čistoty substrátu, tloušťky povlaku a drsnosti povrchu a dodá vzorky pro ověření zákazníka na nástroji.

3. Klíčové metriky pro rovnoměrnost tloušťky povlaku CVD SiC a kontrolu částic

Základní závěr:Rovnoměrnost tloušťky řízená v rozmezí ±5 %, hustota blízká teoretické hodnotě a řiditelná drsnost povrchu jsou jádrem pro potlačení uvolňování prášku a kontaminace částicemi. Cílová čistota je pod 5 ppm, přičemž kritické kovové nečistoty jsou sledovány pomocí GDMS/ICP-OES.

Problémy s částicemi jsou téměř noční můrou každého inženýra epitaxe. Jakmile má povlak místní tenké skvrny, póry nebo mikrotrhlinky, prášek se při opakovaném tepelném cyklování a působení korozivního plynu odlupuje, což přímo zvyšuje hustotu defektů plátku.

Tloušťka a stejnoměrnost

Typická tloušťka CVD SiC povlaku je 100–200 μm. Prostřednictvím procesních parametrů a řízení průtokového pole stabilizuje VeTek rovnoměrnost tloušťky v rozmezí ±5 %. Po více než 1000 cyklech tepelného šoku (pokojová teplota ↔ 1100°C) nevykazuje povlak žádnou delaminaci a může splnit přísný požadavek GaN MOCVD na defekty částic ≤0,1/cm².

Čistota a kontrola

Celková čistota povlaku a komponentů může být nižší než 5 ppm, přičemž některé produkty dosahují 99,99995 %. Pro analýzu stopových kovů používáme ICP-OES a GDMS, abychom zajistili, že kritické nečistoty, jako je Fe a Ni, zůstanou na kontrolovatelné úrovni, čímž se zabrání interferenci s dopingem epitaxní vrstvy nebo koncentrací nosiče.

Hustota a stav povrchu

Polykrystalická vrstva β-SiC vytvořená procesem CVD má hustotu blízkou teoretické hodnotě (cca 3,21 g/cm³) s extrémně nízkou porozitou. Drsnost povrchu (Ra) může být upravena podle požadavků zákaznického procesu, čímž je zajištěno dostatečné mechanické vzájemné spojení, aniž by se staly zdrojem tvorby částic.

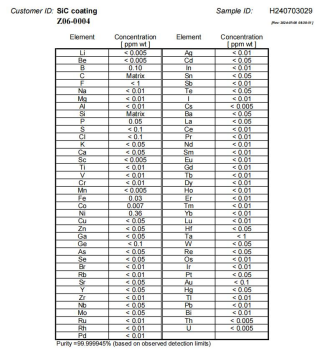

Obrázek 2 – Inspekční zpráva GDMS pro povlak CVD SiC

4. Případová studie: Řešení žloutnutí hran pro zlepšení výtěžnosti nátěru z 50 % na 90 %

Základní závěr:Přesným řízením počáteční rychlosti nanášení a průtokového pole, aby se eliminovalo mikro-pnutí, VeTek zlepšil výtěžnost povlaku zákaznického MOCVD grafitového susceptoru z přibližně 50 % na 90 % a výrazně prodloužil životnost.

Toto je skutečný příběh, který se stal na výrobní lince. Zákazník hlásil žloutnutí hran a tendenci k odlupování u některých grafitových susceptorů, což způsobilo, že se celkový výtěžek povlaku v dávce pohyboval po dlouhou dobu kolem 50 %, s vysokými náklady na údržbu linky a rizikem plátků.

Poté, co technický tým vedený Dr. Xiao zasáhl, se zaměřily na dva směry: za prvé, rychlost nanášení v počáteční fázi byla příliš vysoká, což způsobilo akumulaci vnitřního napětí v povlaku; zadruhé, rozdíly v průtokovém poli mezi okrajovými a středovými oblastmi vedly k místní nadměrné nebo nedostatečné tloušťce. Optimalizací poměru MTS/H2, profilu teploty nanášení a návrhu pole toku upínacího přípravku bylo účinně uvolněno mikronapětí. Nakonec se výtěžnost nátěru této šarže a následné výroby ustálila nad 90 %, výměnný cyklus zákazníka se zřetelně prodloužil a reklamace částic výrazně klesly.

Tento případ demonstruje: „umět se oblékat“ je pouze výchozím bodem; „Stabilní povlak, dlouhá životnost a kontrola částic“ je skutečná hodnota, o kterou se inženýři starají. Data mluví hlasitěji než jakákoli propagace.

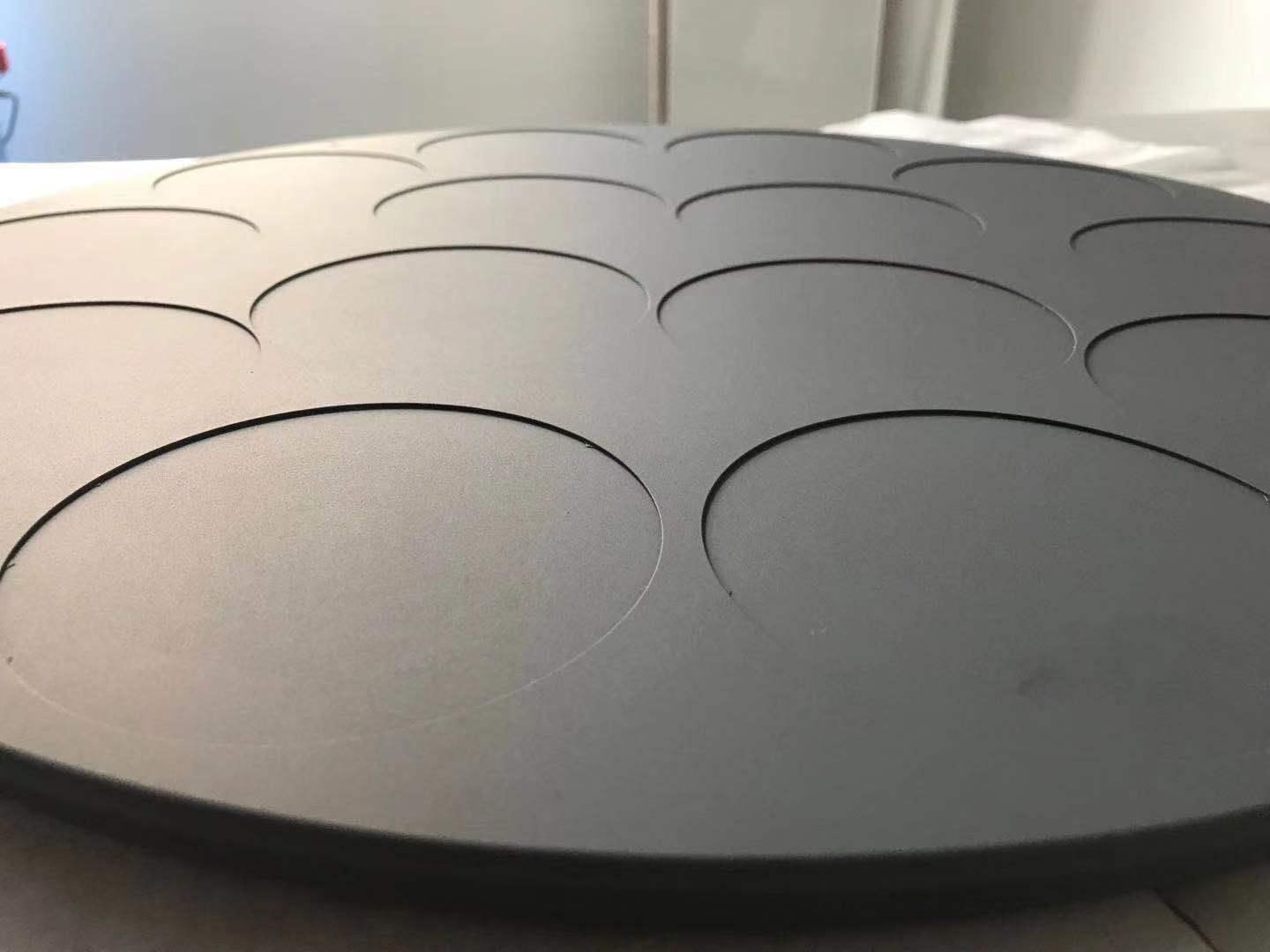

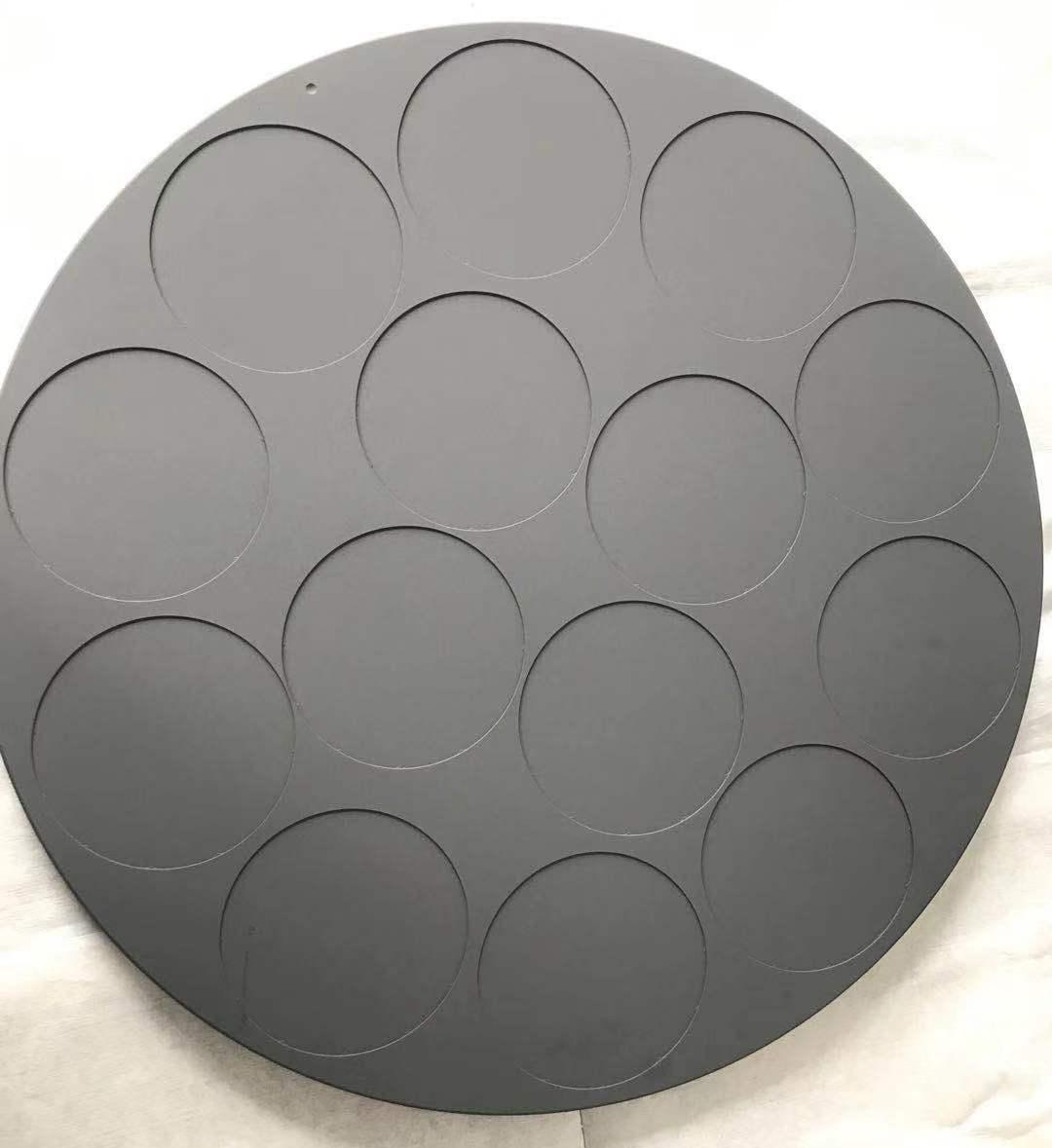

Obrázek 3 – Vysoce čistý grafitový susceptor CVD potažený karbidem křemíku s jednotnou barvou povrchu a bez vad

5. Rozdíly mezi pevnými SiC a potaženými grafitovými díly a použitelné scénáře

Základní závěr:Potažené grafitové části mají nižší cenu a rychlejší tepelnou odezvu, vhodné pro většinu epitaxních susceptorů; Pevný SiC nemá žádné riziko rozhraní a má silnější plazmovou odolnost, vhodný pro leptací komponenty s vysokými požadavky a scénáře s velmi dlouhou životností.

Mnoho výběrových schůzek se potýká s otázkou: měli bychom použít potažený grafit nebo přejít přímo na Solid SiC? Nejde pouze o to, „co je lepší“, ale o kompromis mezi scénářem aplikace a celkovými náklady na vlastnictví (TCO).

Výhody potažených grafitových dílů:Vysoká tepelná vodivost substrátu, rychlé zahřátí, regulovatelné náklady; povlak poskytuje chemickou bariéru a potlačení částic. Vhodné pro velkorozměrové GaN/SiC epitaxní susceptory vyžadující vysokou tepelnou rovnoměrnost.

Výhody pevného SiC:Monolitický β-SiC bez rozhraní povlak-substrát, žádné riziko delaminace; čistota může dosáhnout 5N–7N, vynikající odolnost proti plazmové erozi, vhodná pro kritické leptané díly, jako jsou zaostřovací kroužky a sprchové hlavice, s životností až 2000+ hodin.

6. Řízení celého životního cyklu součástí a hodnota čištění a regenerace

Základní závěr:Od monitorování instalace a varování před anomáliemi až po profesionální čištění a regeneraci, vytvoření uzavřené smyčky může výrazně snížit TCO a snížit frekvenci nákupu nových dílů. VeTek poskytuje specializované úklidové služby pro Aixtron/Veeco a další zařízení.

Mnoho továren zachází s potaženými díly jako se spotřebním materiálem „použij a zlikviduj“. Ve skutečnosti lze po profesionálním čištění a regeneraci značnou část součástí obnovit na úroveň částic a tepelný výkon blízký novým dílům, zejména susceptory a předehřívací kroužky pro platformy Aixtron a Veeco.

Doporučuje se vytvořit jednoduchý deník životního cyklu: zaznamenejte dobu instalace, kumulativní provozní hodiny, stav povrchu po každém čištění a výsledky testu částic. Pouze v případě, že povlak vykazuje zjevné žloutnutí, lokální delaminaci nebo přetrvávající překročení částic, by mělo být zahájeno rozhodnutí o výměně, spíše než předčasné sešrotování na základě pocitu.

Obrázek 4 – Čištění grafitových dílů CVD SiC Coating

7. Body hodnocení dodavatelů a schopnosti služby VeTek

Základní závěr:Zaměřte se na systém ISO9001, kompletní inspekční zprávy (GDMS/ICP-OES), podporu vzorků, spolehlivost dodacích lhůt a schopnost technické komunikace v angličtině. VeTek má 24/7 podporu a zkušenosti se zámořským zákaznickým servisem.

Pro mezinárodní zákazníky nebo továrny s přísnými požadavky na kvalifikaci dodavatele jsou obzvláště důležité následující body:

• Systém jakosti: ISO9001, proces řízený a sledovatelný.

• Schopnost kontroly: Poskytněte kompletní zprávy o analýze materiálu pro nátěr a substrát.

• Vzorky a dodací lhůta: Podpora hodnocení vzorků; standardní produkty se dodávají rychle, zakázkové díly obvykle 3–6 týdnů, urgentní objednávky lze urychlit po vyjednávání.

• Technická komunikace: Prodejní i technické týmy mohou plynule komunikovat v angličtině, což snižuje náklady na komunikaci pro zahraniční zákazníky.

• Reakce po prodeji: Poskytněte technickou podporu a pomoc s analýzou poruch, když povlak nebo komponenty vykazují anomálie.

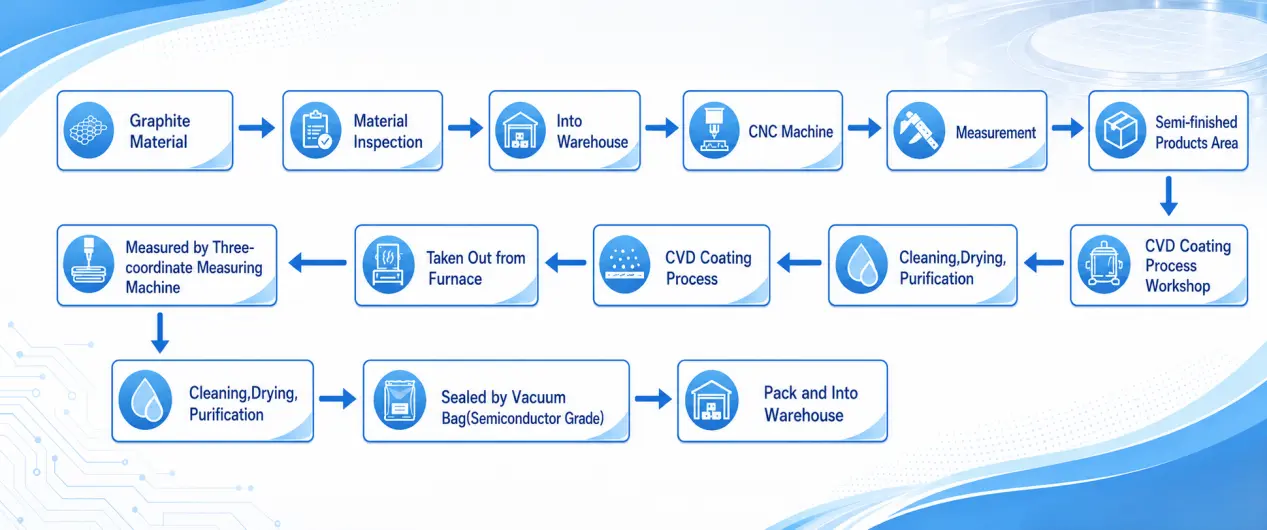

Obrázek 5 – Úplný proces objednávky produktu VeTek

8. Nejčastější dotazy

(1). Podporuje produkt úplné přizpůsobení na základě výkresů? Kterému hlavnímu vybavení se může rovnat?

Ano. Může přizpůsobit susceptor, předehřívací kroužek, diverzní kroužek, půlměsíc, zaostřovací kroužek atd., kompatibilní s platformami, jako je Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Jak je zaručena čistota? Na jaké úrovni jsou kovové nečistoty kontrolovány?

Čistota povlaku a komponent může být nižší než 5 ppm, některé dosahují 99,99995 %. ICP-OES, GDMS a další zařízení se používají pro stopovou analýzu s kompletními zprávami.

(3). Jak je to s rovnoměrností tloušťky a životností CVD SiC/TaC povlaků?

Rovnoměrnost tloušťky je typicky řízena v rozmezí ±5 %, tloušťka 100–200 μm. Za vhodných procesních oken může životnost susceptoru GaN MOCVD dosáhnout rozmezí 500–1000 hodin; scénáře s velmi vysokými teplotami vyžadují přechod na TaC nebo Solid SiC.

(4). Je podporováno testování vzorků? Jaká je typická dodací lhůta pro hromadné objednávky?

Je podporováno vyhodnocení vzorku. Standardní produkty mohou být odeslány rychle; zakázkové díly obvykle trvají 3–6 týdnů v závislosti na složitosti návrhu a objemu. Urgentní objednávky lze urychlit po domluvě.

(5). Jaké certifikace systému kvality jsou k dispozici? Lze poskytovat kontrolní zprávy a poprodejní podporu?

Je zaveden systém řízení kvality ISO9001. Mohou být poskytnuty zprávy o analýze materiálu a povlaku spolu s 24/7 online technickou podporou. Komunikace v angličtině pro zahraniční zákazníky je bezproblémová.

9. Shrnutí a další kroky

Výběr nikdy není o „výběru nejdražšího“ nebo „výběru nejtlustšího“, ale o „nalezení řešení s nejlepším poměrem výkonu a nákladů v rámci vašeho zařízení, procesního okna a rozpočtu částic“. Doufáme, že vám tato příručka pomůže rychle vytvořit rozhodovací rámec: nejprve se podívejte na teplotu a atmosféru, poté spárujte povlak nebo pevný SiC a nakonec ověřte životnost a výkonnost částic pomocí dat.

Pokud hodnotíte náhradní řešení pro susceptory, předehřívací kroužky nebo komponenty horké zóny na platformách Aixtron, Veeco nebo jiných, můžete se obrátit přímo na technický tým VeTek. Můžeme poskytnout doporučení pro přizpůsobení, podporu vzorků a kompletní kontrolní zprávy na základě vašich výkresů nebo stávajících náhradních dílů. Dr. Xiao a technický tým jsou připraveni s vámi kdykoli diskutovat o optimalizaci tepelného pole nebo speciálních potřebách vývoje struktury.

Pro podrobnosti o produktu a další technické informace prosímkontaktujte nás.

Hlavní reference a zdroje dat

1. Interní technická data VeTek Semiconductor — životnost grafitového susceptoru potaženého SiC 500–1000 hodin v procesu GaN MOCVD, výtěžnost povlaku zlepšená z 50 % na 90 % po vyřešení žloutnutí hran a další praktické případy [1].

2. Technická specifikace T/CASME 2000-2025 pro grafitové susceptory potažené karbidem křemíku pro epitaxi polovodičů – Specifikuje technické požadavky na grafitové susceptory potažené SiC připravené procesem CVD na vysoce čistých izostatických grafitových substrátech, použitelné pro produkty polovodičové epitaxe.

3. T/CASME 2085-2025 Technická specifikace pro produkty s povlakem karbidu tantalu pro růst krystalů karbidu křemíku — Technická specifikace pro produkty z grafitu s povlakem TaC ve scénářích růstu krystalů SiC.

4. Nakamura a kol., „Povlaky ze slinutého karbidu tantalu na grafitových substrátech: Vysoce spolehlivé ochranné povlaky pro objemový a epitaxní růst“, Applied Physics Letters, Vol. 106, 082108, 2015. — Potvrzuje, že povlaky TaC mohou účinně chránit grafitové substráty za vysokých teplot (>2000 °C) a silně korozivních atmosfér, čímž tvoří jasnou hranici výkonu s povlaky SiC.

5. Wang a kol., „Vliv karbonizované pufrovací vrstvy na růst SiC na Si,“ Journal of Crystal Growth, sv. 199, s. 564–567, 1999. — Diskutuje o účincích vyrovnávací vrstvy a kontrole morfologie povrchu v procesu růstu SiC CVD, indexováno Scopus a Web of Science.

Poznámka: Údaje o životnosti a výkonu v textu jsou typické referenční hodnoty. Skutečný výkon je ovlivněn specifickými podmínkami procesu, stavem zařízení a úrovní údržby. Prosím ověřte se skutečnými měřeními.

Autor:Tým technického inženýrství VeTek Semiconductor (dokončeno pod vedením Dr. Xiao)
