Řešení dutého zvedacího kolíku VETEK-AMAT: Vysoce čistý grafitový substrát s CVD SiC povlakem

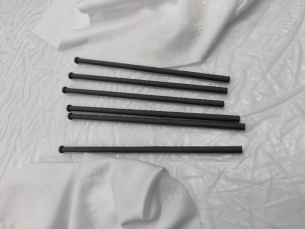

Obrázek 1: Fyzický produkt AMAT 0200-03201 Hollow Lift Pin (pro 300 mm silikonové epitaxní systémy)

V procesech přenosu polovodičových destiček dutý zvedací kolík (Wafer Lift Pin) přebírá kritické úkoly podpory a přenosu destiček. Ve vysokoteplotních procesních prostředích, jako je MOCVD a epitaxní růst, musí zvedací kolíky současně splňovat několik požadavků, včetně vysoké čistoty, odolnosti proti korozi, odolnosti proti tepelným šokům a nízké kontaminace částicemi.

V současnosti hlavní zvedací kolíky na trhu používají grafitový substrát + CVD SiC povlak. Technologie povrchové úpravy velké většiny dodavatelů však dokáže pokrýt pouze vnější povrch — u dutých konstrukcí,vnitřní stěna je skutečně „technickou zemí nikoho“.

I. Tři základní výzvy, kterým čelí nátěr vnitřních stěn

1. Nekontrolovaná stejnoměrnost depozice

Duté konstrukce mají velký poměr stran. Plyny CVD reaktantů se snaží rovnoměrně difundovat hluboko do vnitřního otvoru, což způsobuje, že tloušťka povlaku vnitřní stěny klesá v gradientu od otvoru k hlubokému vnitřku, přičemž místní oblasti dokonce vykazují holé exponované oblasti.

2. Nedostatečná pevnost mezifázového spojení

Zakřivený povrch vnitřní stěny omezuje optimalizační prostor parametrů depozičního procesu. Pevnost spojení mezi povlakem a grafitovým substrátem je obtížné dosáhnout stejné úrovně jako u vnějšího povrchu a během tepelného cyklování může snadno dojít k mikrotrhlinám nebo dokonce odlupování.

3. Nekontrolovaná čistota vnitřního vývrtu

Pokud porézní struktura grafitového substrátu není povlakem zcela utěsněna, budou se při vysokých teplotách uvolňovat uhlíkové částice a kovové nečistoty. Jakmile se nečistoty uvolní, přímo způsobují barevné rozdíly a defekty částic na povrchu destičky, což výrazně snižuje výtěžnost výroby.

S využitím svých hlubokých technických odborných znalostí nashromážděných v oblasti CVD povlaků VETEK úspěšně překonal problémy rovnoměrného nanášení a mezifázového spojování CVD SiC povlaku na vnitřní stěně dutých konstrukcí – od optimalizace pole proudění plynu až po přesné řízení pole teploty nanášení, vytvořilo kompletní řešení procesu povlakování vnitřních stěn, které zajišťuje konzistentní tloušťku povlaku od portu až po hluboký vnitřek otvoru a vnitřní pevné spojení, čisté spojení.

Tento článek poskytne hloubkovou analýzu: technických potíží potahování vnitřních stěn dutého zvedacího kolíku, jak jednotnost potahu vnitřní stěny ovlivňuje výtěžnost plátků a klíčových kontrolních uzlů od návrhu procesu po kontrolu kvality a dodávku.

II. Co je dutý zvedací kolík AMAT?

Dutý zvedací kolík AMAT je přesná součást pro manipulaci s destičkami, která se používá uvnitř zařízení pro zpracování polovodičů. Jeho primární funkcí je zvedání a polohování plátků během nakládání, vykládání a procesních sekvencí.

Na rozdíl od běžných pevných zvedacích čepů má dutá konstrukce vnitřní dutinu. Tato struktura snižuje celkový objem materiálu a tepelnou hmotnost při zachování požadované mechanické geometrie. Pro polovodičové aplikace je však výroba dutých zvedacích kolíků mnohem náročnější než obrábění konvenčních pevných součástí. Rozměrová přesnost vnitřního i vnějšího povrchu musí být přísně kontrolována a soustřednost mezi vnitřní a vnější geometrií je zvláště kritická. Pro konečný výkon zvedacího kolíku jsou proto zásadní jak výběr materiálu, tak procesy potahování.

Pro epitaxní systémy AMAT poskytuje VETEK Semiconductor přizpůsobená řešení dutých zvedacích kolíků AMAT na bázi vysoce čistých grafitových substrátů a hustých CVD povlaků z karbidu křemíku (SiC). Dutá struktura pomáhá snižovat zbytečnou hmotu materiálu při zachování mechanické struktury potřebné pro zvedání plátků; CVD povlak z karbidu křemíku poskytuje vysokou čistotu, chemickou odolnost a stabilitu při vysokých teplotách. Zvedací kolík VETEK AMAT 0200-03201 je speciálně navržen pro aplikace silikonové epitaxe 300 mm a lze jej vyrobit podle výkresů zákazníka, rozměrů a procesních požadavků.

III. Struktura dutého zvedacího čepu AMAT společnosti VETEK

VETEK se v současné době zaměřuje na vysoce čistý grafit + CVD karbid křemíku povlakovou strukturu pro duté zdvihací čepy AMAT. Základní stavební proces je:

Vysoce čistý grafitový substrát → Přesné CNC obrábění → CVD povlak z karbidu křemíku → Přesná kontrola

Grafitový substrát poskytuje konstrukční základ a je vhodný pro přesné obrábění tenkostěnných a dutých geometrií. VETEK obvykle používá importované grafitové materiály polovodičové kvality, včetně materiálů od SGL Carbon a Toyo Tanso, v závislosti na požadavcích zákazníka. Hustý CVD povlak karbidu křemíku je poté nanesen na grafitový povrch, aby se vytvořil ochranný pracovní povrch polovodičové kvality.

Proč zvolit grafit jako substrát?

U dutých zdvihacích kolíků musí materiál substrátu najít rovnováhu mezi obrobitelností, tepelným výkonem, mechanickou stabilitou a kompatibilitou procesu potahování. Vysoce čistý grafit je zvláště vhodný, protože nabízí následující vlastnosti:

• Dobrá stabilita při vysokých teplotách

• Nízká tepelná roztažnost

• Dobrá tepelná vodivost

• Relativně nízká hustota

• Vynikající obrobitelnost pro složité geometrie

• Kompatibilita s procesem povlakování CVD karbidem křemíku

Použití grafitu také umožňuje vyrábět složité duté a tenkostěnné konstrukce s vysokou přesností. VETEK disponuje přesnými možnostmi CNC obrábění pro polovodičové grafitové a karbidové komponenty s obráběcími procesy optimalizovanými pro kontrolu rozměrů a kvalitu povrchu.

IV. CVD povlak z karbidu křemíku: kritická ochranná vrstva

CVD povlak z karbidu křemíku je jednou z nejdůležitějších vlastností dutých zvedacích čepů VETEK AMAT. Tento povlak vytváří na grafitovém substrátu hustý povrch karbidu křemíku, který pomáhá chránit spodní grafit před procesním prostředím.

Standardní tloušťka povlaku CVD karbidu křemíku pro takové součásti VETEK je přibližně100±20 μm. Čistota povlaku je přibližně6N / 99,99995 %.

Širší technické možnosti CVD karbidu křemíku VETEK zahrnují vysoce čisté povlaky, řízenou tloušťku povlaku a jednotnost tloušťky jednotlivých šarží. Technické údaje naznačují, že čistota povlaku z karbidu křemíku CVD je na úrovni 6N–7N. Pro konkrétní projekty zvedacích kolíků AMAT lze specifikace povlaku upravit podle výkresů zákazníka a požadavků procesu.

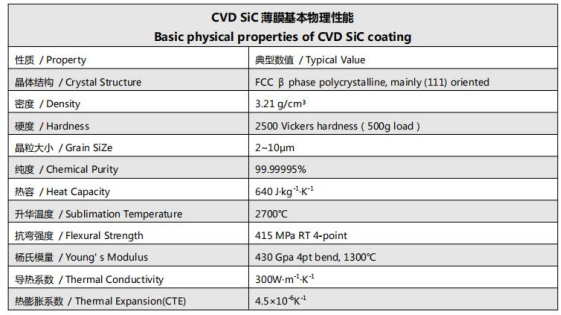

Obrázek 2: Základní fyzikální vlastnosti CVD SiC povlaku

Proč je nátěr vnitřních stěn důležitý?

Jedním z technicky nejnáročnějších aspektů dutých zvedacích kolíků AMAT není pouze potažení vnějšího povrchu, ale dosažení stabilního a rovnoměrného potahu na vnitřní stěně duté konstrukce.

Vnitřní povrch je během procesu CVD povlakování obtížně přístupný. Ve srovnání s vnějším povrchem přináší vnitřní geometrie další problémy v proudění plynu, rovnoměrnosti nanášení, kontrole tloušťky povlaku a konzistenci procesu. Kvalita nátěru vnitřních stěn se proto může stát důležitým rozlišovacím faktorem mezi dodavateli.

VETEK má zkušenosti s CVD povlakováním karbidu křemíku dutých struktur a klade zvláštní důraz na vnitřní povrch. Dobře kontrolovaný povlak vnitřní stěny pomáhá udržovat ochrannou vrstvu karbidu křemíku v celé duté struktuře, spíše než ponechání vnitřního grafitu vystavenému procesnímu prostředí. To je zvláště důležité, když zvedací kolík pracuje ve vysokoteplotních a chemicky agresivních polovodičových procesních komorách.

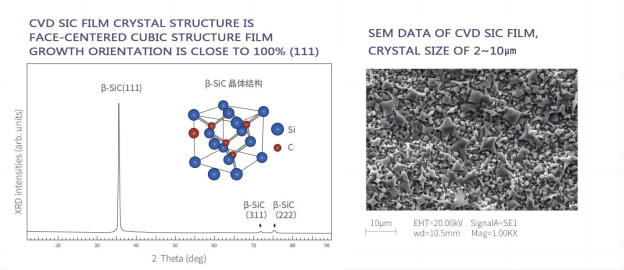

Obrázek 3: Mikroskopická krystalická struktura CVD povlaku karbidu křemíku

V. Klíčové výhody dutých zvedacích čepů VETEK AMAT

Systém vysoce čistých materiálů:Kombinace vysoce čistého grafitu a vysoce čistého karbidu křemíku CVD je navržena pro polovodičová prostředí, kde je kritická kontrola kontaminace. V závislosti na zvolené specifikaci je čistota povlaku CVD karbidu křemíku 6N.

Standardní povlak z karbidu křemíku 100±20 μm:Standardní tloušťka povlaku společnosti VETEK je přibližně 100±20 μm, což poskytuje praktickou tloušťku povlaku pro součásti polovodičového procesu, přičemž je k dispozici přizpůsobení podle požadavků zákazníka.

Vynikající schopnost nátěru vnitřní stěny:U dutých součástí je povlakování vnitřních stěn jednou z nejobtížnějších částí výrobního procesu. VETEK vyvinul povlakovací procesy schopné dosáhnout vysoce kvalitního pokrytí na vnitřní stěně dutých zvedacích kolíků, od simulace pole proudění plynu po řízení teplotního pole, zajišťující konzistentní tloušťku povlaku a pevné spojení.

Stabilita při vysokých teplotách:Jak grafitový substrát, tak povlak z karbidu křemíku CVD jsou vhodné pro prostředí vysokoteplotních polovodičových procesů. CVD vrstva karbidu křemíku poskytuje dodatečnou ochranu proti chemickému napadení a degradaci povrchu. Údaje CVD filmu z karbidu křemíku VETEK uvádějí vysokou tepelnou vodivost, nízkou tepelnou roztažnost a teplotu sublimace přibližně 2700 °C, což naznačuje, že materiál je vhodný pro náročné vysokoteplotní aplikace.

Chemická odolnost a odolnost proti korozi:Hustý povrch CVD karbidu křemíku nabízí lepší odolnost proti korozi než holý grafit a odolává agresivním procesním plynům a chemickému čisticímu prostředí. To pomáhá snižovat degradaci substrátu a udržuje stabilnější povrch součásti během opakovaných procesních cyklů.

Přesné obrábění a přizpůsobení:Duté zdvihací kolíky vyžadují přesné ovládání vnějšího průměru, vnitřního průměru, tloušťky stěny, délky a soustřednosti. VETEK kombinuje přesné CNC obrábění s procesy CVD povlakování k výrobě složitých polovodičových součástek podle výkresů zákazníků. Zvedací čepy mohou být vyrobeny podle:

• Zákaznické výkresy

• Ukázkové komponenty

• Rozměrové specifikace

• Požadovaná tloušťka povlaku

• Požadovaná třída grafitu

• Specifické požadavky na proces

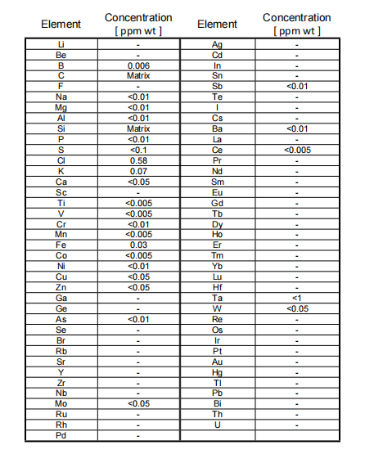

Obrázek 4: Zpráva o testu čistoty GDMS CVD povlaku karbidu křemíku

VI. Typické aplikace

Silikonová epitaxe:Zvedací kolíky se používají pro zvedání, polohování a přenášení plátků v epitaxním zařízení. Stávající produkt AMAT 0200-03201 společnosti VETEK je speciálně umístěn pro aplikace 300 mm silikonové epitaxe.

Systémy pro manipulaci s oplatkami:Zvedací kolíky mohou sloužit jako přesné komponenty pro manipulaci s plátkem pro aplikace vyžadující stabilitu při vysokých teplotách, rozměrovou přesnost a kontrolu kontaminace. Zvedací kolíky s dutým trubkovým tělem mohou účinně minimalizovat místní tepelné ztráty, čímž se snižují stopy po kolících, které se běžně vyskytují na zadní straně destičky při vysokoteplotních procesech (jako je epitaxní růst nebo žíhání). Vytvoření duté dutiny uvnitř těla zvedacího kolíku snižuje tepelnou hmotnost a zlepšuje rovnoměrnost teploty plátku.

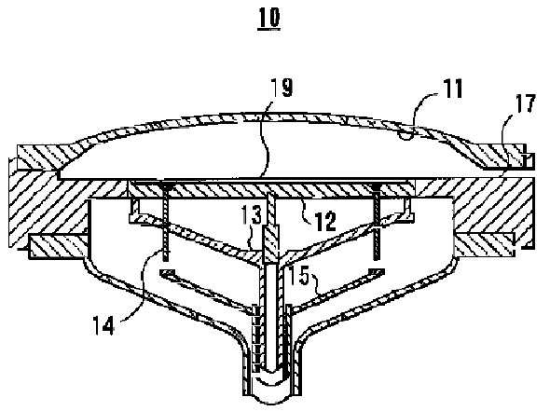

Obrázek 5: Schéma principu, kterým duté zdvihací kolíky snižují tepelnou hmotnost a zlepšují rovnoměrnost teploty plátku

Zařízení pro zpracování polovodičů:Na základě zákaznických výkresů a vzorků lze vyvinout podobné komponenty z karbidu křemíku + CVD pro jiné platformy polovodičových zařízení. Portfolio polovodičových produktů společnosti VETEK zahrnuje epitaxi křemíku, epitaxi karbidu křemíku, MOCVD, RTP/RTA, leptání a další polovodičové procesy.



VII. Výrobní proces: Klíčové řídicí uzly od návrhu procesu po kontrolu kvality a dodávku

Výroba dutých zvedacích kolíků AMAT zahrnuje několik kritických kroků, z nichž každý přímo ovlivňuje spolehlivost konečného produktu a výtěžnost plátku:

1. Výběr grafitového materiálu— Vyberte vhodnou třídu grafitu s vysokou čistotou (SGL Carbon nebo Toyo Tanso atd.) podle požadavků zákazníka na rozměry, tepelný výkon a čistotu.

2. Přesné CNC obrábění— Opracování grafitového polotovaru do požadované geometrie dutiny. Zvláštní pozornost je věnována vnitřnímu průměru, vnějšímu průměru, tloušťce stěny, délce a soustřednosti.

3. Příprava povrchu— Obrobená grafitová součást prochází čištěním a přípravou povrchu před CVD povlakováním.

4. CVD povlak z karbidu křemíku— Naneste hustou CVD vrstvu karbidu křemíku na grafitový substrát. Standardní tloušťka povlaku je přibližně 100±20 μm, s čistotou povlaku 6N dle zvolené specifikace.

5. Vnitřní povrchová úprava (kritický technický krok)— U dutých zvedacích kolíků je vnitřní stěna pečlivě zpracována, aby bylo dosaženo stabilního pokrytí povlakem z karbidu křemíku. Prostřednictvím optimalizace simulace pole proudění plynu a přesného řízení teplotního pole depozice je zajištěna konzistentní tloušťka povlaku od otvoru k hlubokému vnitřku otvoru, pevné spojení a čistota vnitřního otvoru splňující normy.

6. Inspekce — Hotové součásti před odesláním procházejí kontrolou rozměrové přesnosti, stavu povlaku a dalších požadavků specifikovaných zákazníkem.

Výrobní možnosti společnosti VETEK pokrývají čištění, CNC obrábění, CVD povlakování a kontrolu a poskytují integrovaný výrobní řetězec pro polovodičové komponenty na bázi uhlíku.

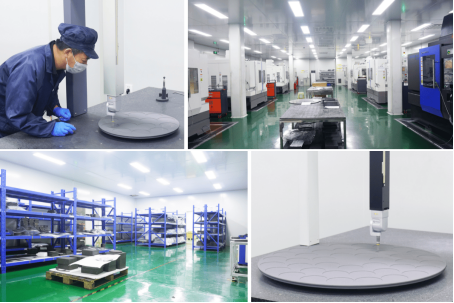

Obrázek 6: Výroba polovodičových materiálů VETEK a základ pro přesné obrábění

VIII. Ukázka dodací lhůty

Typická dodací lhůta pro přizpůsobené vzorky dutých zvedacích kolíků AMAT je přibližně 20 dní. Skutečná dodací lhůta se může lišit v závislosti na složitosti výkresu, výběru materiálu, požadavcích na povrchovou úpravu, množství a požadavcích na kontrolu. U opakovaných objednávek nebo již kvalifikovaných produktů lze samostatně dohodnout výrobní plány podle předpovědí zákazníků a požadovaných dodacích lhůt.

Obrázek 7: Balení produktu s dutým zvedacím kolíkem VETEK AMAT



IX. Proč zvolit duté zvedací kolíky AMAT od společnosti VETEK?

VETEK integruje nákup grafitového materiálu, přesné obrábění, CVD povlak z karbidu křemíku a výrobu polovodičových součástek do integrovaného výrobního procesu. Mezi klíčové schopnosti patří:

• Vysoce čistý grafitový substrát (SGL Carbon / Toyo Tanso atd.)

• CVD povlak z karbidu křemíku čistota 6N

• Standardní tloušťka povlaku 100±20 μm

• Obrábění dutých konstrukcí

• CVD povlak z karbidu křemíku na vnitřní stěně (schopnost diferenciace jádra)

• Přesné CNC obrábění

• Řešení zvedacích kolíků pro destičky kompatibilní s AMAT

• Vzorová dodací lhůta přibližně za 20 dní

VETEK pokrývá kompletní technický řetězec vývoje CVD zařízení, vývoje CVD procesů, CNC přesného obrábění a čištění s podporou specializovaných R&D center a zařízení na výrobu polovodičových materiálů.

X. Často kladené otázky (FAQ)

Q1: Jaká je standardní tloušťka povlaku karbidu křemíku CVD u dutých zvedacích čepů VETEK AMAT?

Standardní tloušťka povlaku je přibližně 100±20 μm. Specifickou tloušťku lze upravit podle výkresů zákazníka a požadavků procesu.

Q2: Jaké úrovně čistoty může dosáhnout povlak z karbidu křemíku CVD?

V závislosti na zvolené specifikaci je čistota povlaku přibližně 6N (99,99995 %). CVD platforma karbidu křemíku společnosti VETEK běžně pracuje na úrovni 6N–7N.

Q3: Proč je povrchová úprava vnitřní stěny kritická pro duté zdvihací kolíky?

Vnitřní geometrie se obtížně stejnoměrně natírá. Vysoce kvalitní pokrytí vnitřní stěny karbidem křemíku zabraňuje vystavení grafitového substrátu vysokoteplotnímu chemicky aktivnímu procesnímu prostředí a je klíčovým rozlišovacím faktorem pro dlouhodobou spolehlivost. Jednotnost povlaku vnitřních stěn přímo souvisí s čistotou vnitřního otvoru a výtěžností plátku.

Q4: Může VETEK vyrábět podle mých OEM výkresů nebo vzorků?

Ano. VETEK může vyrábět podle zákaznických výkresů, čísel dílů OEM (jako je AMAT 0200-03201), vzorků součástí, rozměrových specifikací, požadované třídy grafitu a požadavků na povrchovou úpravu.

Q5: Jaká je typická doba dodání vzorku?

Typická doba dodání vzorku je přibližně 20 dní. Skutečná dodávka závisí na složitosti výkresu, výběru materiálu, požadavcích na povrchovou úpravu, množství a potřebách kontroly.

XI. Shrnutí

Ačkoli je dutý zvedací kolík AMAT relativně malá polovodičová součástka, jeho výrobní požadavky nejsou zdaleka jednoduché. Tenkostěnná geometrie, přísné požadavky na soustřednost, vysokoteplotní provoz, kontrola kontaminace a kombinace vnitřního povrchového povlaku z něj činí specializovanou součást polovodičového procesu.

Současné řešení společnosti VETEK využívá vysoce čistý grafit s CVD povlakem z karbidu křemíku, který kombinuje obrobitelnost a tepelné vlastnosti grafitu s vysokou čistotou, chemickou odolností a stabilitou CVD karbidu křemíku při vysokých teplotách. Se standardní tloušťkou povlaku 100±20 μm, čistotou až 6N, možnostmi materiálů SGL a Toyo Tanso grafit a schopností povlakování vnitřních stěn může VETEK poskytnout přizpůsobená řešení dutých zvedacích kolíků AMAT pro manipulaci s polovodičovými destičkami a aplikace silikonové epitaxe.

Pro zákazníky, kteří hledají alternativní dodavateleAMAT 0200-03201 zvedací čepy dutých plátků,nebojiné grafitové polovodičové součástky potažené karbidem křemíku,VETEK může vyhodnotit výkresy nebo vzorky a poskytnout přizpůsobená výrobní řešení.
