Epitaxe karbidu křemíku

Příprava vysoce kvalitní epitaxe z karbidu křemíku závisí na pokročilé technologii a vybavení a příslušenství zařízení. V současnosti je nejpoužívanější metodou růstu epitaxe karbidu křemíku chemická depozice z plynné fáze (CVD). Má výhody přesné kontroly tloušťky epitaxního filmu a koncentrace dopingu, méně defektů, střední rychlost růstu, automatické řízení procesu atd. a je to spolehlivá technologie, která byla úspěšně komerčně aplikována.

CVD epitaxe z karbidu křemíku obecně využívá zařízení CVD s horkou stěnou nebo teplou stěnou, které zajišťuje pokračování epitaxní vrstvy 4H krystalického SiC za podmínek vysoké teploty růstu (1500 ~ 1700 ℃), horké stěny nebo CVD s teplou stěnou po letech vývoje, podle vztah mezi směrem proudění vstupního vzduchu a povrchem substrátu, reakční komoru lze rozdělit na reaktor s horizontální strukturou a reaktor s vertikální strukturou.

Existují tři hlavní ukazatele kvality SIC epitaxní pece, prvním je výkon epitaxního růstu, včetně stejnoměrnosti tloušťky, stejnoměrnosti dopingu, rychlosti defektů a rychlosti růstu; Druhým je teplotní výkon samotného zařízení, včetně rychlosti ohřevu/chlazení, maximální teploty, rovnoměrnosti teploty; Konečně nákladová výkonnost samotného zařízení, včetně ceny a kapacity jedné jednotky.

Rozdíly ve třech typech epitaxních růstových pecí z karbidu křemíku a příslušenství jádra

Horizontální CVD s horkou stěnou (typický model PE1O6 společnosti LPE), planetární CVD s teplou stěnou (typický model Aixtron G5WWC/G10) a kvazi-hot wall CVD (zastoupené EPIREVOS6 společnosti Nuflare) jsou hlavními realizovanými technickými řešeními epitaxního zařízení. v komerčních aplikacích v této fázi. Tři technická zařízení mají také své vlastní charakteristiky a lze je vybrat podle poptávky. Jejich struktura je znázorněna takto:

Odpovídající základní komponenty jsou následující:

(a) Horká stěna horizontálního typu jádrová část – Halfmoon Parts se skládá z

Izolace po proudu

Hlavní izolační svršek

Horní půlměsíc

Izolace proti proudu

Přechodový díl 2

Přechodový díl 1

Externí vzduchová tryska

Kuželový šnorchl

Vnější argonová tryska

Tryska s argonem

Opěrná deska oplatky

Středící čep

Centrální stráž

Levý ochranný kryt po proudu

Ochranný kryt vpravo po proudu

Levý ochranný kryt proti proudu

Pravý ochranný kryt proti proudu

Boční stěna

Grafitový prsten

Ochranná plsť

Podpůrná plsť

Kontaktní blok

Výstupní válec plynu

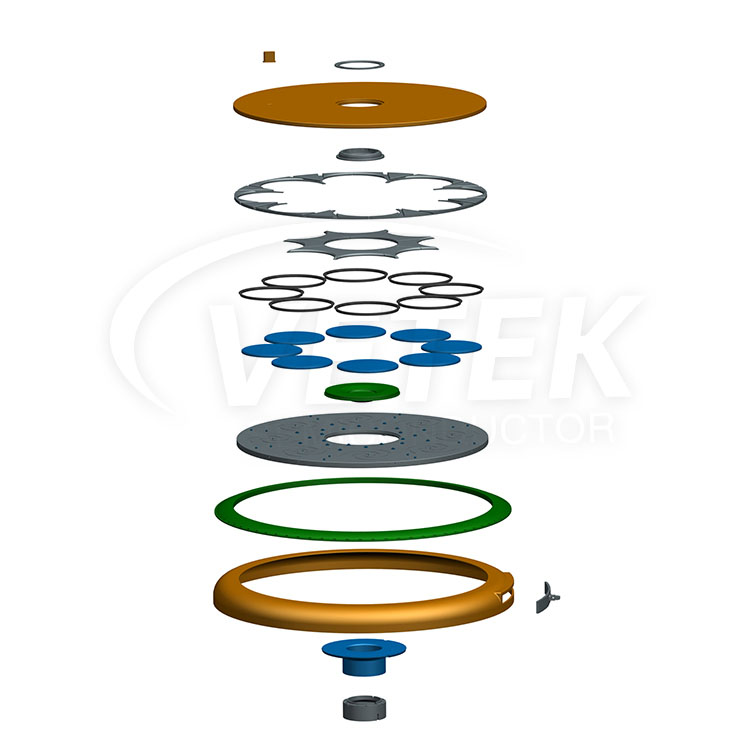

(b) Planetární typ s teplou stěnou

Planetární disk potažený SiC a planetární disk potažený TaC

(c)Kvazitermální stěnový typ

Nuflare (Japonsko): Tato společnost nabízí dvoukomorové vertikální pece, které přispívají ke zvýšení výtěžnosti výroby. Zařízení se vyznačuje vysokorychlostní rotací až 1000 otáček za minutu, což je velmi výhodné pro rovnoměrnost epitaxe. Navíc se jeho směr proudění vzduchu liší od ostatních zařízení, je svisle dolů, čímž se minimalizuje tvorba částic a snižuje se pravděpodobnost pádu kapiček částic na plátky. Pro toto zařízení poskytujeme základní grafitové komponenty potažené SiC.

Jako dodavatel komponent pro epitaxní zařízení SiC se VeTek Semiconductor zavázal poskytovat zákazníkům vysoce kvalitní komponenty pro povrchovou úpravu na podporu úspěšné implementace epitaxe SiC.
