Jako přední výrobce a dodavatel produktů Veeco MOCVD Susceptor v Číně představuje Vetek Semiconductor's Susceptor MOCVD Susceptor hlavní vrchol inovací a inženýrské dokonalosti, zvláště přizpůsobené tak, aby splňovaly složité požadavky současných polovodičových výrobních procesů. Vítejte své další dotazy.

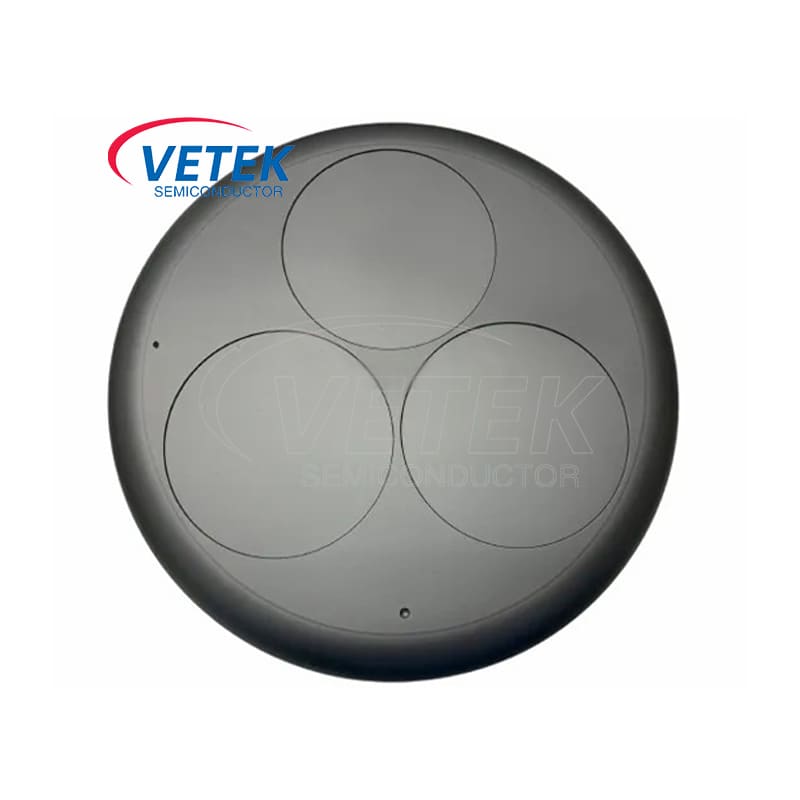

To polovodičovéVeeco MocvdSusceptor oplatky je kritická složka, pečlivě vytvořená pomocí ultraPure grafitu s apovlak křemíku (SIC). TentoSic povlakPoskytuje četné výhody, zejména umožňující efektivní tepelný přenos na substrát. Dosažení optimálního tepelného rozložení přes substrát je nezbytné pro jednotné regulaci teploty a zajišťuje konzistentní, vysoce kvalitní depozici tenkovrstva, což je zásadní při výrobě polovodičových zařízení.
Technické parametry
Matice materiálových vlastností
Klíčové ukazatele vetetek Standardní tradiční řešení
Čistota základního materiálu 6n isostatický grafit 5n lisovaný grafit
Stupeň shody CTE (25-1400 ℃) Δa ≤0,3 × 10⁻⁶/ K δa ≥1,2 × 10⁻⁶/ K
Tepelná vodivost @800 ℃ 110 W/M · K 85 W/M · K
Drsnost povrchu (RA) ≤ 0,1 μm ≥0,5 μm
Tolerance kyseliny (pH = 1@80 ℃) 1500 cyklů 300 cyklů
Rekonstrukce základní výhody
Inovace tepelného řízení
Technika atomového porovnávání CTE
Japonský substrát Toyo Carbon Graphit/SGL + gradient SIC
Stres tepelného cyklu se snížil o 82% (měřeno 1400 ℃↔RT 500 cyklů bez praskání)
Inteligentní návrh tepelného pole
12-zónová struktura kompenzace teploty: Dosahuje ± 0,5 ℃ uniformita na povrchu φ200 mm oplatky
Dynamická tepelná odezva: teplotní gradient ≤1,2 ℃/cm při rychlosti vytápění 5 ℃/s
Systém chemické ochrany Triple Composite Barier
Hlavní ochranná vrstva 50 μm SIC
Přechodová vrstva nanotac (volitelná)
Infiltrační zhuštění plynné fáze
Ověřeno ASTM G31-21:
Míra koroze CL BASE <0,003 mm/rok
NH3 vystavena po dobu 1000 hodin bez koroze hranice zrna
Inteligentní výrobní systém
Digitální zpracování dvojčat
Pětiosé obráběcí centrum: přesnost polohy ± 1,5 μm
Online 3D kontrola skenování: 100% ověření plné velikosti (v souladu s ASME Y14.5)
Prezentace hodnoty založené na scénáři
Hmotnostní výroba polovodiče třetí generace
Parametry procesu aplikace Aplikační scénáře Výhody zákazníka
Gan HEMT 6 palců /150 μm epitaxiální dvourozměrné kolísání hustoty elektronového plynu <2%
SIC MOSFET C Doping Uniformity ± 3% prahová napěťová odchylka je snížena o 40%
Mikro LED vlnová délka uniformita ± 1,2nm čipová koši se zvýšila o 15%
Optimalizace nákladů na údržbu
Čisticí doba je prodloužena o třikrát: HF: HNO ₃ = 1: 3 Podporuje se čištění vysoké intenzity
Systém predikce života náhradních dílů: Přesnost algoritmu AI ± 5%
