Křemík na oplatku izolátoru
  • Křemík na oplatku izolátoruKřemík na oplatku izolátoru
  • Křemík na oplatku izolátoruKřemík na oplatku izolátoru

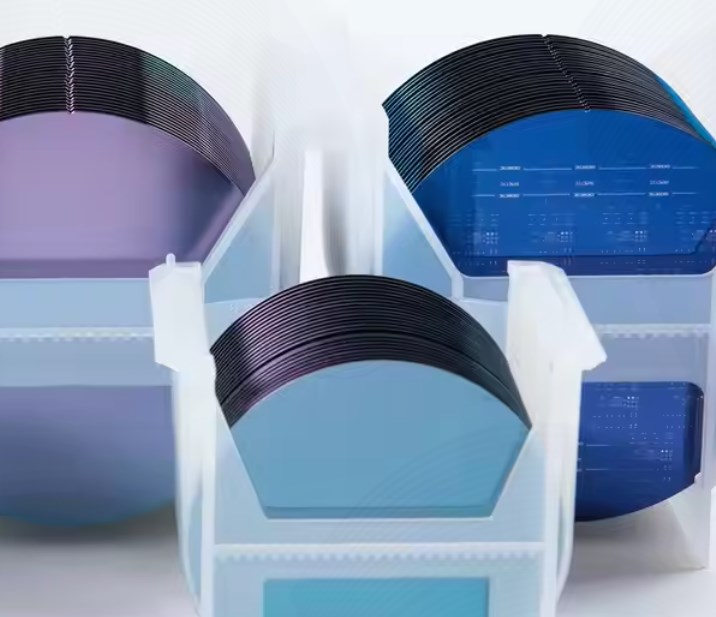

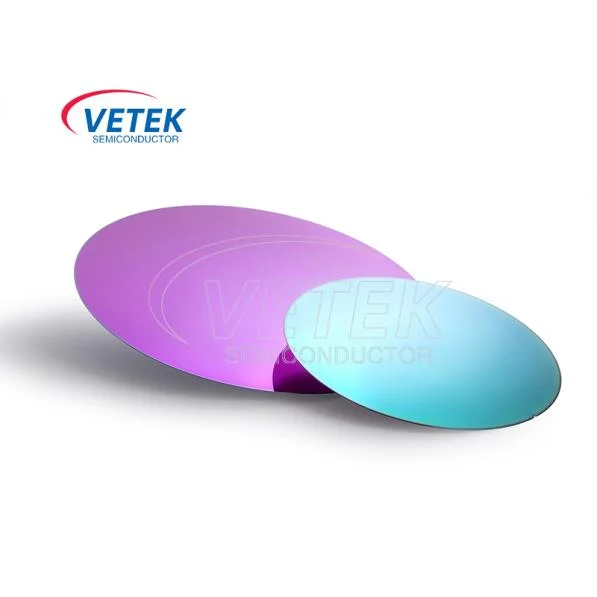

Křemík na oplatku izolátoru

Vetek Semiconductor je profesionální čínský výrobce křemíku na oplatce izolátoru. Křemík na izolátorové oplatce je důležitým polovodičovým substrátovým materiálem a jeho vynikajícími vlastnostmi produktu hrají klíčovou roli ve vysoce výkonných, nízkoenergetických, vysokých integrovaných a RF aplikacích. Těšíme se na vaši konzultaci.

Pracovní principTo polovodič'Křemík na izolátorové oplatceSpoléhá hlavně na svou jedinečnou strukturu a vlastnosti materiálu. A Soi oplatkaSkládá se ze tří vrstev: Horní vrstva je vrstva silikonu s jedním krystalem, střed je izolační vrstva zakopaného oxidu (krabice) a spodní vrstva je podpůrný křemíkový substrát.

Silicon On Insulator Wafers(SOI) Structure

Struktura křemíku na oplacech izolátorů (SOI)


Tvorba izolační vrstvy: Křemík na oplatce izolátoru se obvykle vyrábí pomocí technologie Smart Cut ™ Technology nebo Simox (Separation pomocí implantovaného kyslíku). Technologie Smart Cut ™ vstřikuje vodíkové ionty do křemíkové oplatoplatka



Po tepelném zpracování je vodík vstřikovaná oplatka rozdělena z bublinové vrstvy za vzniku struktury SOI.Technologie SimoxImplanty vysoce energetických kyslíkových iontů do křemíkových destiček za vzniku vrstvy oxidu křemíku při vysokých teplotách.


Snižte parazitickou kapacitu: Krabicová vrstvaSilikonový karbid destičkaúčinně izoluje vrstvu zařízení a základní křemík, výrazně reducinG parazitická kapacita. Tato izolace snižuje spotřebu energie a zvyšuje rychlost a výkon zařízení.




Vyvarujte se západkových efektů: Zařízení N-Well a P-Well vSoi oplatkajsou zcela izolované a vyhýbají se západkovému účinku v tradičních strukturách CMOS. To umožňujeoplatka soi být vyroben při vyšších rychlostech.


Funkce zastavení leptání:Vrstva zařízení s jedním krystalem křemíkua struktura vrstvy krabice SOI oplatky usnadňuje výrobu MEMS a optoelektronických zařízení a poskytuje vynikající funkci zastavení leptání.


Prostřednictvím těchto charakteristik,Křemík na oplatku izolátoruhraje důležitou roli ve zpracování polovodičů a podporuje nepřetržitý vývoj integrovaného obvodu (IC) aMikroelektromechanické systémy (MEMS)průmyslová odvětví. Upřímně se těšíme na další komunikaci a spolupráci s vámi.


Parametr specifikace Sol Wafers 200 mm:


                                                                                                      Specifikace Sol Wafers 200 mm
Žádný
Popis
Hodnota
                                                                                                                  Křemíková vrstva zařízení
1.1 Tloušťka
220 nm +/- 10 nm
1.2 Metoda výroby
Cz
1.3 Křišťálová orientace
<100>
1.4 Typ vodivosti p
1.5 Dopant BORON
1.6 Průměr odporu
8,5 - 11,5 0HM*cm
1.7 RMS (2x2 um)
<0,2
1.8 LPD (velikost> 0,2um)
<75
1.9 Velké vady větší než 0,8 mikronů (plocha)
<25
1.10

Okrajový čip, škrábanec, trhlina, jamka/jáma, opar, pomerančová kůra (vizuální kontrola)

0
1.11 Spojovací prázdnota: Vizuální kontrola> průměr 0,5 mm
0



Křemík na izolátorech Weafers Production Shops:


Silicon On Insulator Wafers shops


Hot Tags: Křemík na oplatku izolátoru
