Proces epitaxe SiC

Vetek Semiconductor je čínská společnost, která je výrobcem a dodavatelem Susceptoru GAN Epitaxy. Pracujeme v polovodičovém průmyslu, jako jsou křemíkové karbidové povlaky a GAN Epitaxy Susceptor po dlouhou dobu. Můžeme vám poskytnout vynikající produkty a příznivé ceny. Vetek Semiconductor se těší na to, že se stane vaším dlouhodobým partnerem.

Susceptor destička veteku polovodiče Tac Coated je grafitový podnos potažený karbidem tantalu pro růst epitaxiálního růstu karbidu křemíku za účelem zlepšení kvality a výkonu oplatky. Vetek je vybírán díky své pokročilé technologii povlaku a trvanlivým řešením, aby zajistil vynikající výsledky epitaxy SIC a prodlouženým životem v Susceptoru, vítejte další dotazy.

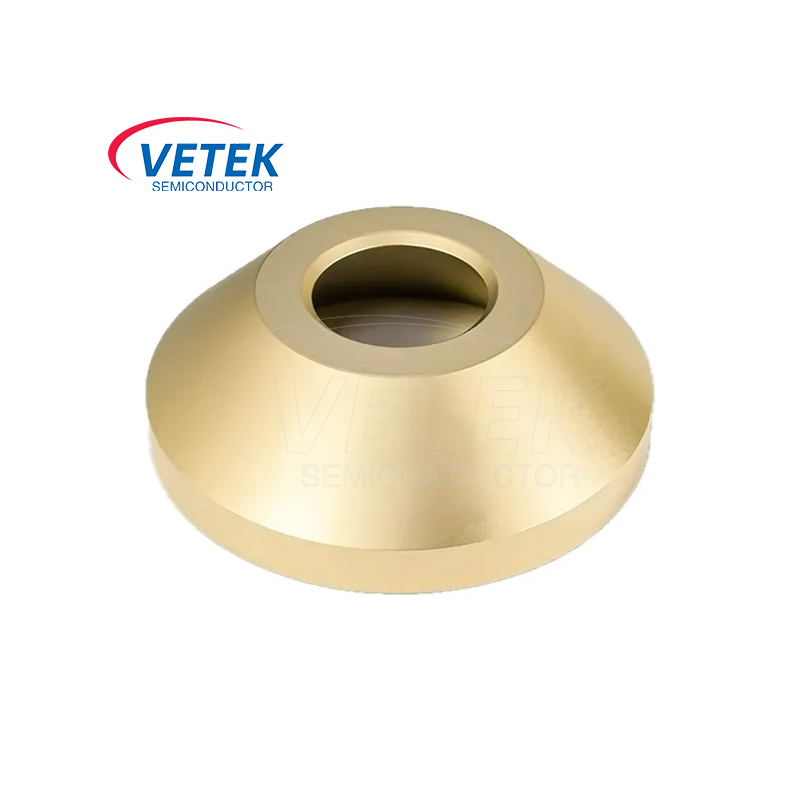

Jako přední výrobce přípravků TAC Coating Rings v Číně jsou vetekové polovodičové vodicí prsteny potaženými prsteny TAC důležitými součástmi zařízení MOCVD, což zajišťuje přesné a stabilní dodávání plynu během epitaxiálního růstu a je nezbytným materiálem v polovodičovém růstu epitaxiálního růstu. Vítejte a konzultujte nás.

Vetek Semiconductor je profesionální výrobce a vůdce porézních výrobků Tantalum Carbide v Číně. Karbid porézního tantalu je obvykle vyráběn metodou chemické depozice par (CVD), což zajišťuje přesnou kontrolu jeho velikosti a distribuce pórů a je to materiální nástroj určený pro extrémní prostředí s vysokou teplotou. Vítejte svou další konzultaci.

Votek Semiconductor's TAC Coating Ring je vytvořen použitím povlaku tantalum karbidu na grafitové části pomocí vysoce pokročilé techniky zvané chemické depozice páry (CVD). Tato metoda je dobře zavedená a nabízí výjimečné vlastnosti povlaku. Použitím vodicího kroužku TAC potahování lze výrazně prodloužit životnost grafitových komponent, může být pohyb grafitových nečistot potlačen a kvalitu SIC a Ain s jedním krystalem lze spolehlivě udržovat. Vítejte na dotazu nás.

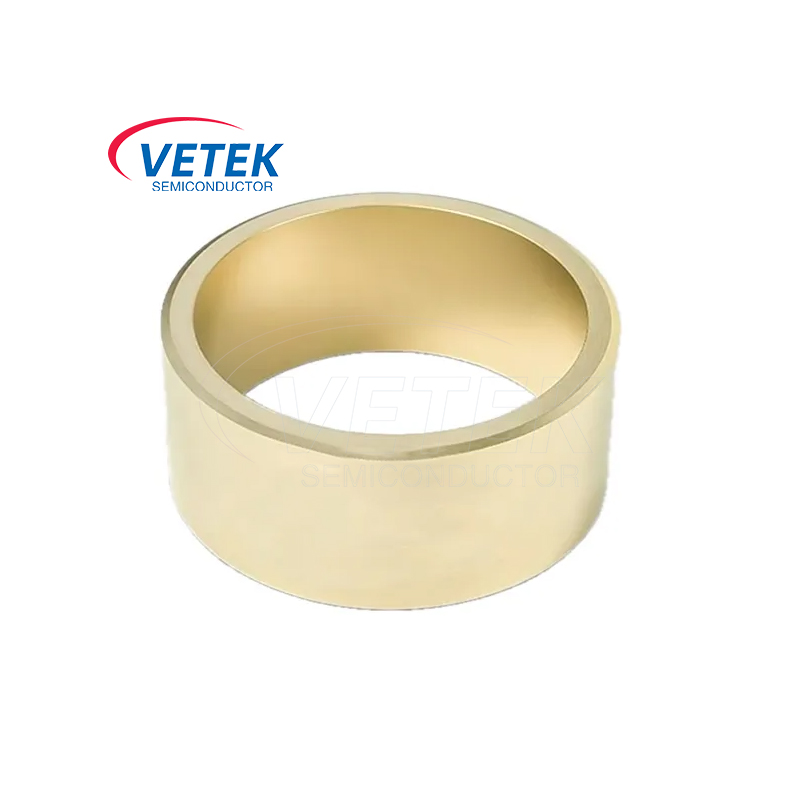

Jako pokročilý výrobce a výrobce výrobků Tantalum Carbide Ring v Číně má vetek Semiconductor Tantalum Carbide Ring, extrémně vysokou tvrdost, odolnost proti opotřebení, vysokou teplotu a chemickou stabilitu a je široce používán v oblasti výroby polovodiče. Zejména v procesu CVD, PVD, procesu implantace iontů, procesu leptání a zpracování a přepravy oplatky se jedná o nezbytný produkt pro zpracování a výrobu polovodičů. Těšíme se na vaši další konzultaci.
