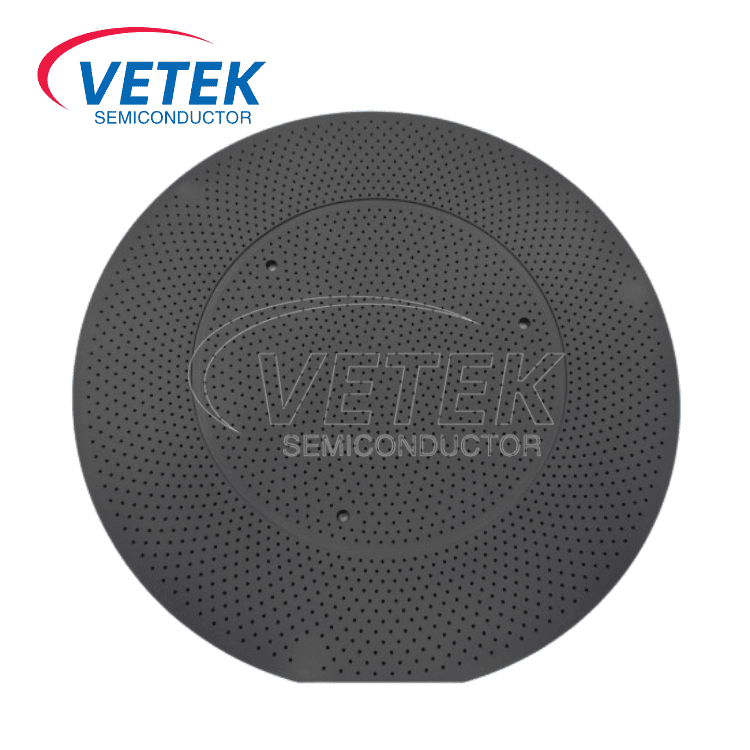

CVD SIC potažený destička

Ve výrobě polovodičů je epitaxy kritickým krokem ve výrobě čipů a susceptor oplatky jako klíčová součást epitaxiálního zařízení přímo ovlivňuje uniformitu, rychlost vady a účinnost růstu epitaxiální vrstvy. VeteKsemicon za účelem řešení rostoucí poptávky po odvětví po odvětví s vysokou stabilitou, materiály s vysokou stabilitou, zavádí CVD potažený susceptor potaženým oplatkem, který má velmi vysokou čistotu (≤100ppb, ICP-E10 certifikované) a v plné velikosti kompatibilitu (6 “, 8“, 12 ”), 12”, 12 ”), 12”, 12 ”), což je umístěno jako hlavní epitaxální procesy a dále.

Ⅰ. Základní výhody

1. čistota vedoucího průmyslu

Potahování křemíkového karbidu (SIC), uloženého chemickou depozicí par (CVD), dosahuje hladin nečistoty ≤100ppb (standard E10), jak je ověřeno ICP-MS (indukčně vázaná plazmatická hmotnostní spektrometrie). Tato ultra vysoká čistota minimalizuje rizika kontaminace během epitaxiálního růstu a zajišťuje kvalitní kvalitu křišťálů pro kritické aplikace, jako je nitrid gallia (GAN) a křemíkový karbid (SIC) širokopásmový polovodičový výroba.

2. Výjimečná vysoká teplota odolnost a odolnost vůči chemickému trvanlivosti

CVD SIC povlak poskytuje vynikající fyzikální a chemickou stabilitu:

Vytrvalost s vysokou teplotou: stabilní provoz do 1600 ° C bez delaminace nebo deformace;

Odolnost proti korozi: vydrží agresivní epitaxiální procesní plyny (např. HC1, H₂), prodloužení životnosti;

Nízké tepelné napětí: odpovídá koeficientu tepelné roztažnosti sic oplatky, což snižuje rizika warpage.

3. kompatibilita plné velikosti pro výrobní linky hlavního proudu

Susceptor je k dispozici v 6-palcových, 8palcových a 12palcových konfiguracích a podporuje rozmanité aplikace, včetně polovodičů třetí generace, napájecích zařízení a RF čipů. Jeho přesnost inženýrský povrch zajišťuje bezproblémovou integraci s AMTA a dalšími hlavními epitaxiálními reaktory, což umožňuje rychlé vylepšení výrobní linky.

4. lokalizovaný průlom výroby

Využití proprietárních technologií CVD a následného zpracování jsme porušili zámořský monopol na susceptory potažených SIC s vysokou čistotou a nabízeli domácí a globální zákazníky nákladově efektivní, rychlé doručení a místní alternativu.

Ⅱ. Technická dokonalost

● Precision CVD proces: Optimalizované depoziční parametry (teplota, tok plynu) zajišťují husté, bez pórů povlaků s rovnoměrnou tloušťkou (odchylka ≤ 3%), což eliminuje kontaminaci částic;

● Výroba čisté místnosti: Celý výrobní proces, od přípravy substrátu po povlak, se provádí v čistých místnostech třídy 100 a splňuje standardy čistoty polovodiče;

● Přizpůsobení: Tloušťka povlaku na míru, drsnost povrchu (RA ≤ 0,5 μm) a předběžné ošetření stárnutí pro zrychlení uvedení do provozu.

Ⅲ. Aplikace a výhody zákazníka

● Polovodičová epitaxy třetí generace: Ideální pro růst MOCVD/MBE SIC a GAN, zvýšení rozkladu zařízení a účinnosti přepínání;

● Epitaxy na bázi křemíku: Zlepšuje uniformitu vrstvy pro vysokopěťové IGBT, senzory a další křemíkové zařízení;

● Doručená hodnota:

Snižuje epitaxiální defekty, zvyšuje výnos čipu;

Snižuje frekvenci údržby a celkové náklady na vlastnictví;

Zrychluje nezávislost dodavatelského řetězce pro polovodičové vybavení a materiály.

Jako průkopník ve vysoce čistém CVD CVD SiC-potažené destičky v Číně jsme se zavázali rozvíjet výrobu polovodičů prostřednictvím špičkové technologie. Naše řešení zajišťují spolehlivý výkon jak pro nové výrobní linky, tak pro retrofity zařízení, které zmocňují epitaxiální procesy s bezkonkurenční kvalitou a účinností.
